1. Esittely LAN-WDM 10mW kuitukytketty laser
2. Tekniset tiedot
3. Tuotteen ominaisuudet
4. Tyypilliset sovellukset
5. Tuotetiedot
6. Tilaustiedot
7. Datasheet
8. Tarjous- ja maksuehdot
9. läpimenoaika
10. Käyttöohjeet
11. Laadunvarmistus ja Huoltopalvelu

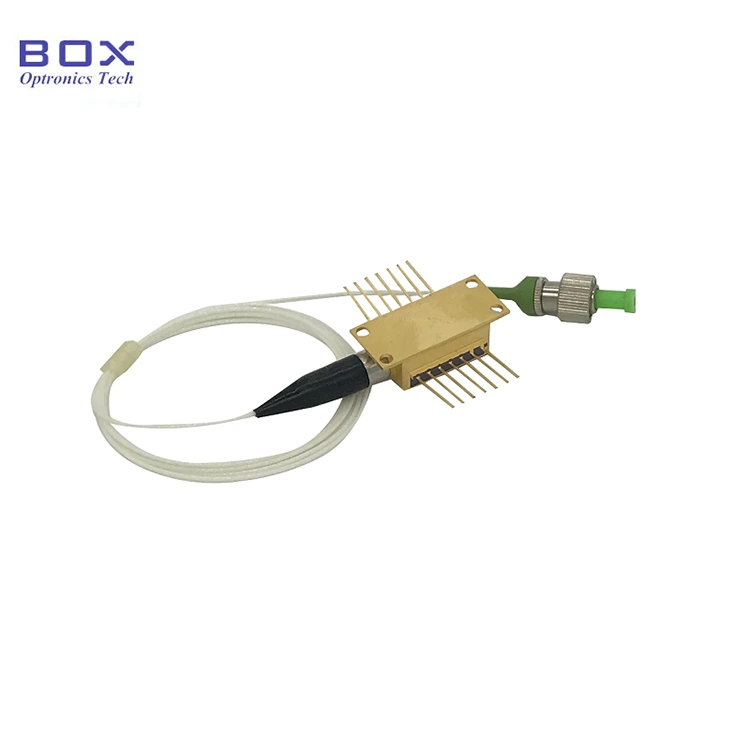

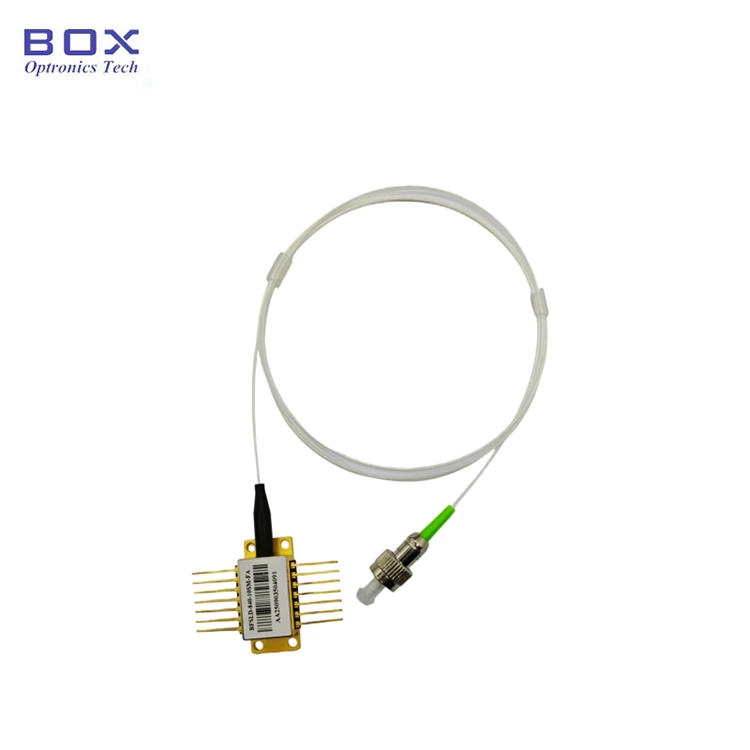

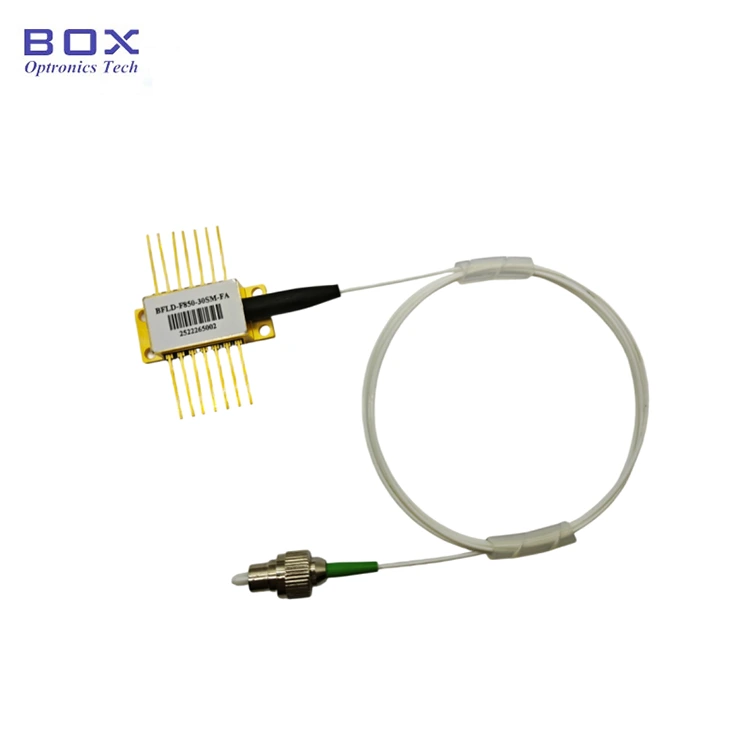

Tämä on LAN-WDM 10mW:n kuitukytketty laser alan standardi 14-nastainen perhospaketti, jossa on sisäänrakennettu TEC, optinen isolaattori ja termistori. Siinä on jopa 10mW lähtöteho, +/-1nm aallonpituustoleranssi ja matala kynnysvirta. Se on ihanteellinen C/DWDM-järjestelmille, valokuituanturit ja laserlähdesovellukset.
|
Parametri |
Symboli |
Kunto |
Min. |
Typ. |
Max. |
Yksikkö |
|
Keskiaallonpituus |
λc |
TL=15～35℃ CW |
λc-1 |
λc |
λc+1 |
nm |
|
Optinen lähtöteho |
PO |
TL=15～35℃ CW |
10 |
- |
- |
mW |
|
Kynnysvirta |
ITH |
CW |
- |
9 |
13 |
mA |
|
LD Eteenpäin virta |
JOS |
PF = Nimellisteho |
- |
80 |
100 |
mA |
|
LD Eteenpäin jännite |
VF |
PF = Nimellisteho |
- |
- |
1.5 |
V |
|
Sivutilan vaimennus suhde |
SMSR |
CW |
35 |
40 |
- |
dB |
|
Optinen eristys |
- |
-10 < TC < +70 ℃ |
30 |
35 |
- |
dB |
|
Tarkkaile reagointikykyä |
IM/PF |
- |
- |
1 |
20 |
μA/mW |
|
Tarkkaile reagointikykyä vakautta |
- |
- |
- |
- |
20 |
% |
|
Valvo pimeää virtaa |
ID |
VPD = 5V |
- |
- |
50 |
nA |
|
TEC-virta |
ITEC |
TL = 25 ℃, TC = 70 ℃ |
- |
0.6 |
2.0 |
A |
|
TEC-jännite |
VTEC |
TL = 25 ℃, TC = 70 ℃ |
- |
1.3 |
3.5 |
V |
|
TEC Virrankulutus |
P |
TC = 75 ℃ |
- |
- |
5 |
W |
|
Termistorin vastus |
RTH |
TC = 25℃ |
9.5 |
10 |
10.5 |
Kohm |
|
Termistori B vakio |
BTH |
TC = 25℃ |
- |
3900 |
- |
K |
|
Aalto. temp. kerroin |
Δλ/ΔT |
0℃ |
- |
- |
0.09 |
nm/℃ |
|
Aalto. nykyinen kerroin |
Δλ/ΔΙ |
20℃ |
0.07 |
- |
0.12 |
nm/mA |
● Multikvantti hyvin (MQW) hajautettu palaute (DFB) laser
● SM kuitu tai PM-kuituhappi;
● 10mW lähtöteho;
● 14-nastainen BTF-paketti, jossa TEC, optinen eristin, termistori ja monitori PD.
●
C/DWDM-järjestelmät;
● Laserlähteet
● CATV-järjestelmät;
● Kuituoptiset anturit.
● Kanavan numero ja aallonpituus
|
Kanava nro |
λc(nm) |
Kanava nro |
λc(nm) |
Kanava nro |
λc(nm) |
|
LA01 |
1266.50 |
LA08 |
1296.50 |
LA15 |
1315.50 |
|
LA02 |
1271.50 |
LA09 |
1301.50 |
LA16 |
1320.50 |
|
LA03 |
1276.50 |
LA10 |
1304.58 |
LA17 |
1325.50 |
|
LA04 |
1281.50 |
LA11 |
1306.85 |
LA18 |
1330.50 |
|
LA05 |
1286.50 |
LA12 |
1309.14 |
LA19 |
1335.50 |
|
LA06 |
1286.66 |
LA13 |
1310.50 |
LA20 |
1340.50 |
|
LA07 |
1291.50 |
LA14 |
1311.43 |
LA21 |
1345.50 |

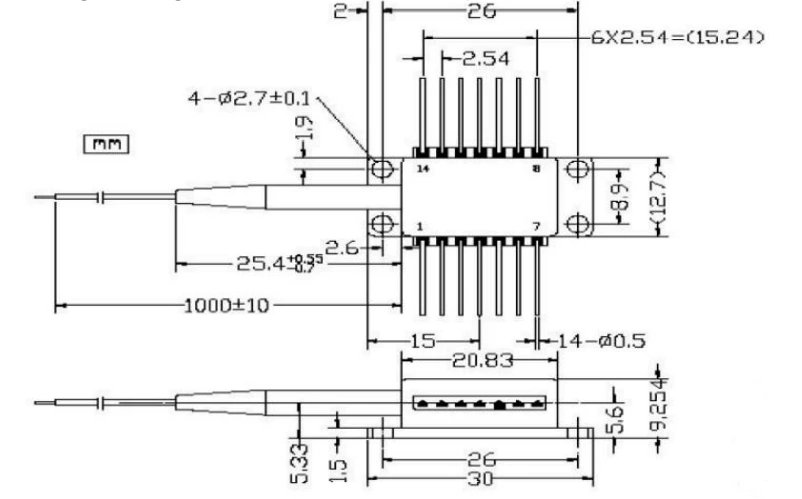

● Pakkauksen piirustus (yksikkö:mm):

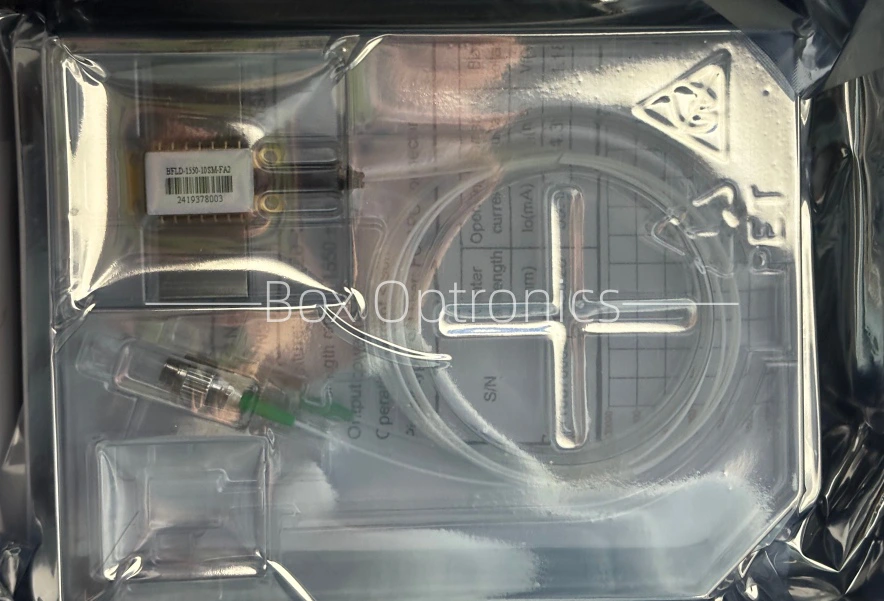

● Pakkausesimerkki
|
|
Tarvikkeet |
Määrä |
|
1 |
LAN-WDM 10mW kuitukytketty laser |
1 |
|
2 |
Tuotetestiraportti |
1 |
|
Nimi |
Aallonpituus |
Lähtöteho |
Kuitutyyppi |
Liitin |
PIN-OUT |
|
BFLD |
-LAXX |
-XX |
XX |
-XX |
X |
|
DFB laser |
LA01: 1266,50 nm LA02: 1271,50 nm |
10:10 mW Mukautettu |
SM: Yksitila PM: Polarisaatio säilyy |
FA: FC/APC SA: SC/APC Muut |
NULL: Tyyppi 1 2: Tyyppi 2 |
esim.: BFLD-LA13-10SM-FA
(Tilaustiedot: LAN-WDM 10mW Fiber Coupled Laser, 14-pin butterfly paketti, 1310.50nm, 10mW lähtöteho, SM-kuidulla, FC/APC-liitin, tyyppi1 pin-out).
Muita räätälöityjä vaatimuksia varten ota yhteyttä: sales06@boxoptronics.com
● Tarjousehdot
(1) EXW:
Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee sen käyttöä EXW. Toimitamme tilisi kautta; emme veloita toimituskuluja.
(2) DAP:
Jos sinulla ei ole tiliä, maksa toimituskulut etukäteen tuotteet.
(3) Muu
● Maksuehdot
PayPal ja T/T ovat saatavilla.
Tuotanto kestää noin 10 työpäivää. (Jos niitä on varastossa, toimitus on nopeampi.)
Kansainvälinen logistiikka voi viedä 3-5 työpäivää.
● Tämä laite on sähköstaattiselle sähkölle herkkä; siksi tiukka noudattaminen pakkaamisen aikana vaaditaan antistaattisia suojatoimenpiteitä, kuljetuksesta ja käytöstä. Lisäksi on ryhdyttävä varotoimiin sen estämiseksi virtalähteen ylijännitteet, koska sen laiminlyönti voi johtaa pysyvään vaurioon laite (esim. varmistamalla laitteiden asianmukainen maadoitus ja käyttämällä antistaattista laitetta rannehihna).
● Varmista tuotteen toimintapiirin vakaus estääksesi pulssivirtojen aiheuttamat vauriot.
● Optiset kuidut ovat hauraita; älä käytä kuitua laitteen vetämiseen. Kun asetat laitetta paikalleen tai irrotat sen pistorasiasta, älä kohdista siihen painetta tai vedä laitteen kotelon takana olevasta holkista. Laitteisiin varustettu liittimillä, varmista, että sekä laite että kuituliitin nostetaan samanaikaisesti asennuksen tai poiston aikana.
● Kun käytät laitetta, noudata tarkasti käyttöjännitettä ja teknisissä tiedoissa määritellyt virta-alueet. Tärkeimmät parametrit - mukaan lukien Ith (kynnysvirta), Iop max (suurin käyttövirta), Vop max (maksimi) Käyttöjännite) ja λc (keskiaallonpituus) – tulee viitata erityisesti lähetyshetkellä toimitetussa testiraportissa.Huomautus:Toiminta absoluuttisten enimmäisarvojen ylittäminen voi aiheuttaa pysyvän vaurion laitteelle.
● Takuuaika:
Ilmainen korjaus tai vaihto ei-ihmisperäisiin vioihin 1 vuosi ostosta. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.
● Ilmaisen takuun poikkeukset:
Ilmaisen takuun aikana ilmaiset korjaus- tai vaihtopalvelut tarjotaan tuotteen laatuongelmista johtuvien vikojen varalta. Kuitenkin Box Optronics pidättää oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavassa tapaukset takuuajan sisällä:
(1) Luonnollisten tekijöiden (esim. salama, pöly) aiheuttamat vahingot tai ympäristövaikutuksia.
(2) Toimintahäiriöt, jotka johtuvat käyttäjän virheellisestä käytöstä.
(3) Inhimillisen erehdyksen aiheuttama ilmeinen fyysinen vahinko.
(4) Luvaton purkaminen, muuttaminen tai korjaus.
(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.
(6) Vauriot tai menetys kuljetuksen aikana.
