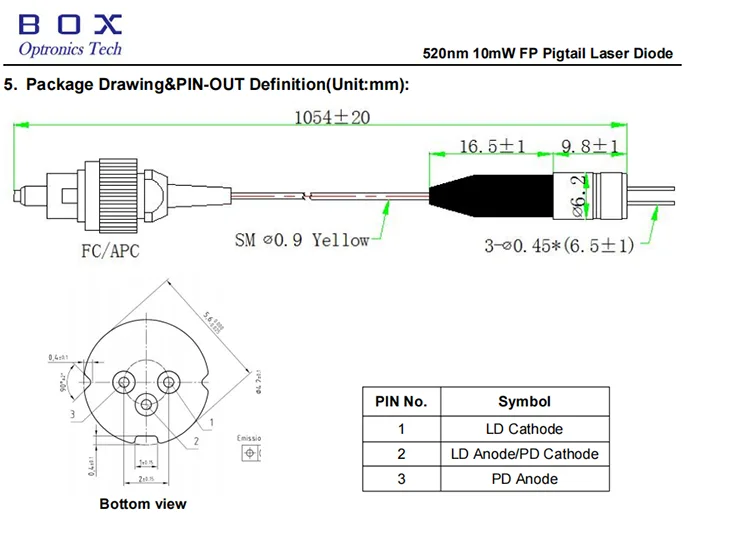

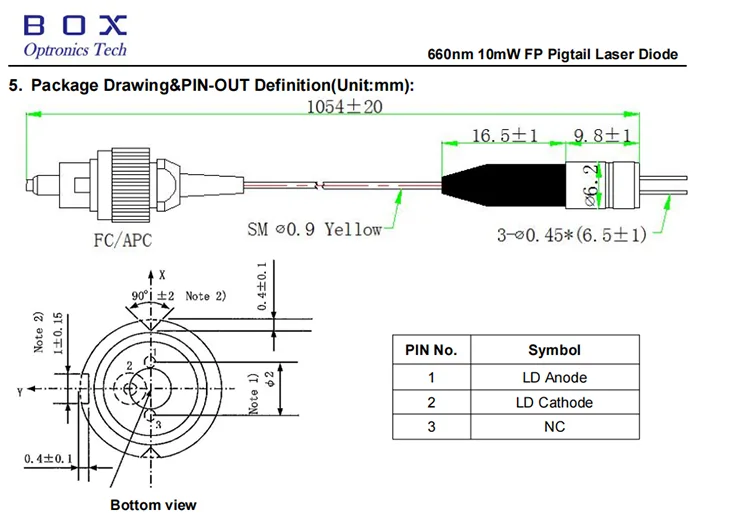

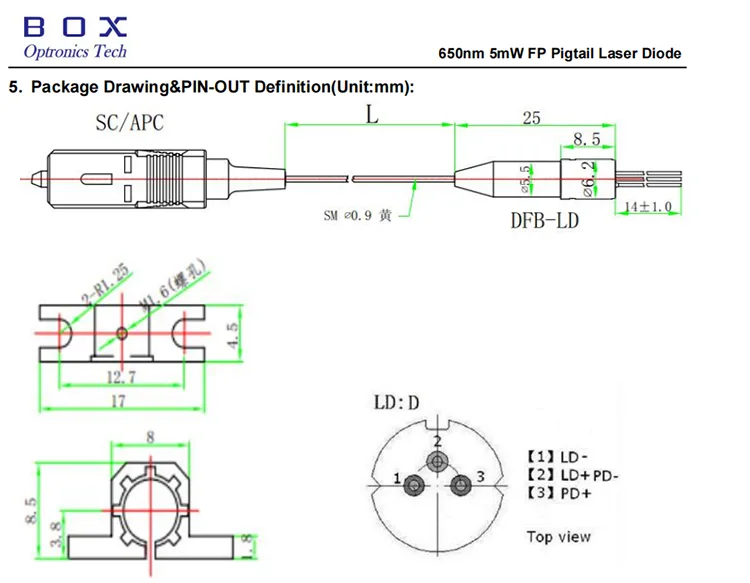

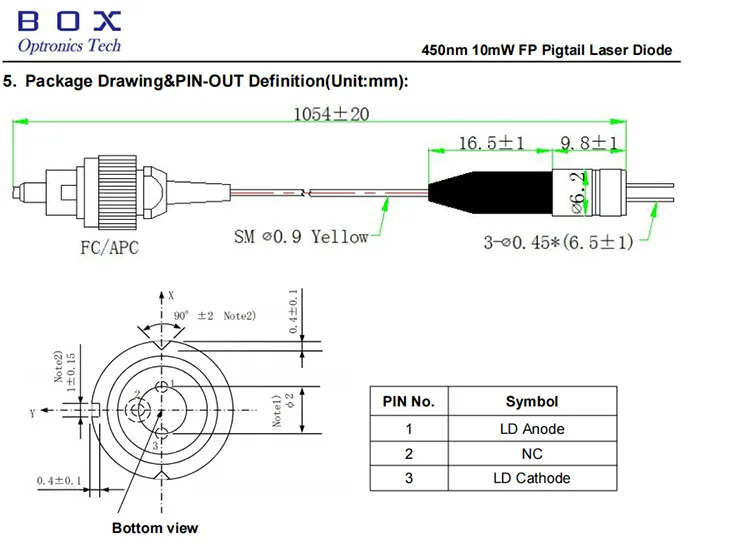

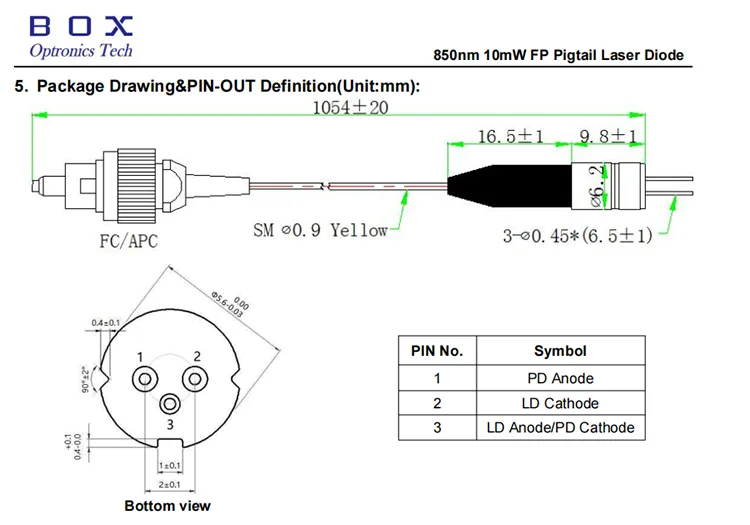

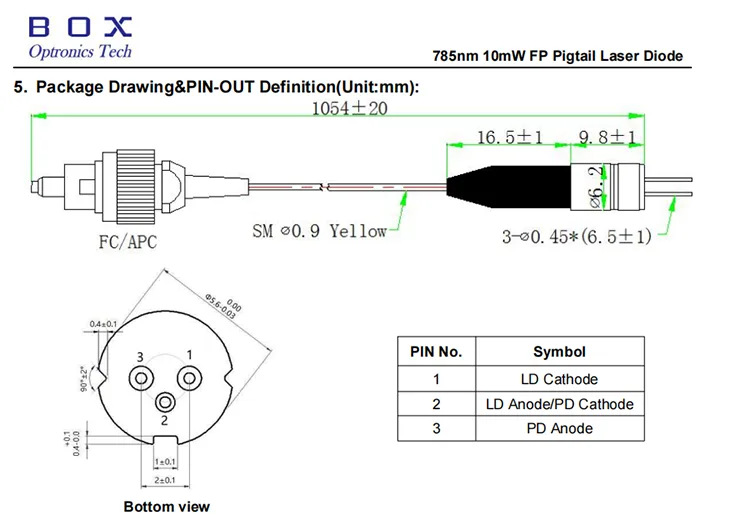

5. Pakkauksen piirustus ja PIN-OUT-määritelmä (yksikkö:mm)
6. Tilaustiedot
7. Datasheet
8. Tarjous- ja maksuehdot
9. Toimitusaika
10. Laadunvarmistus ja huoltopalvelu

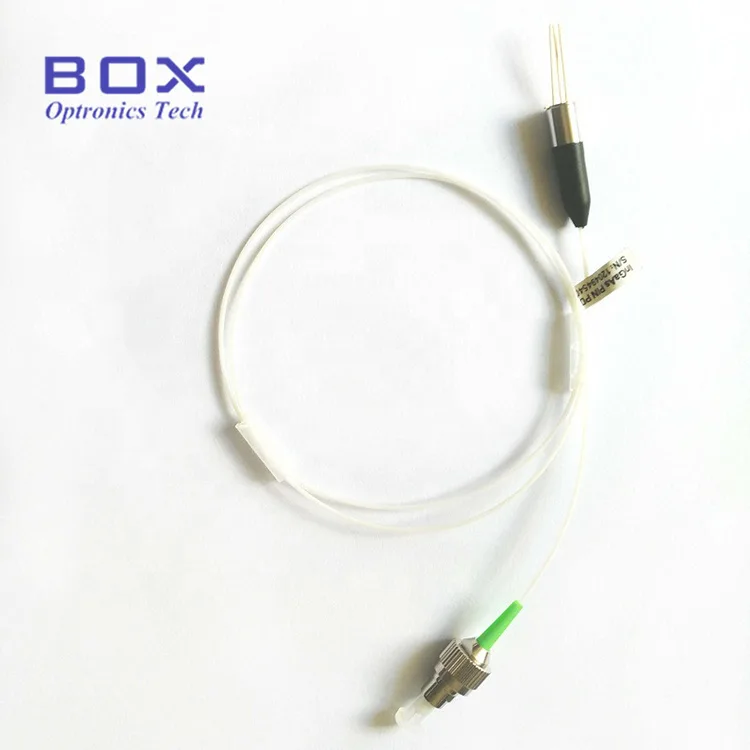

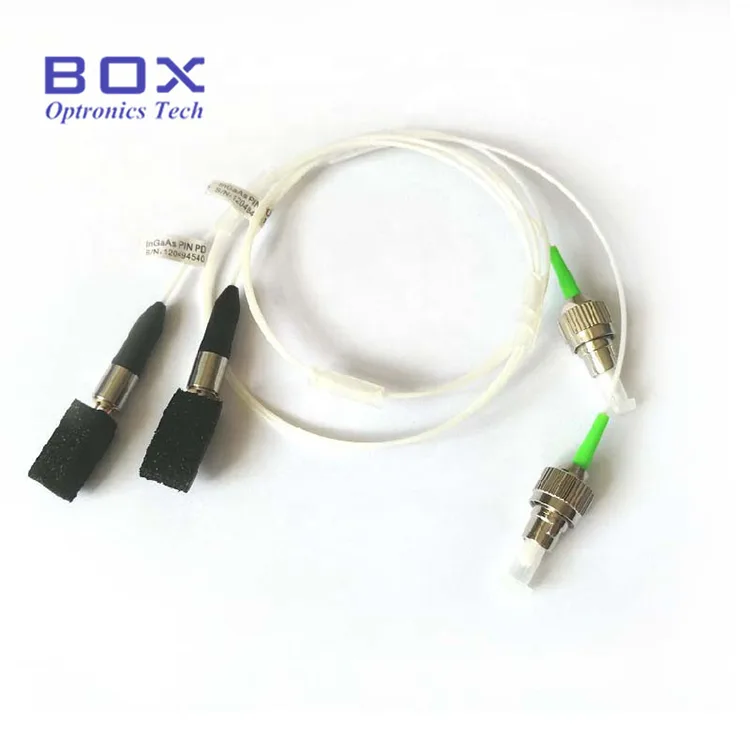

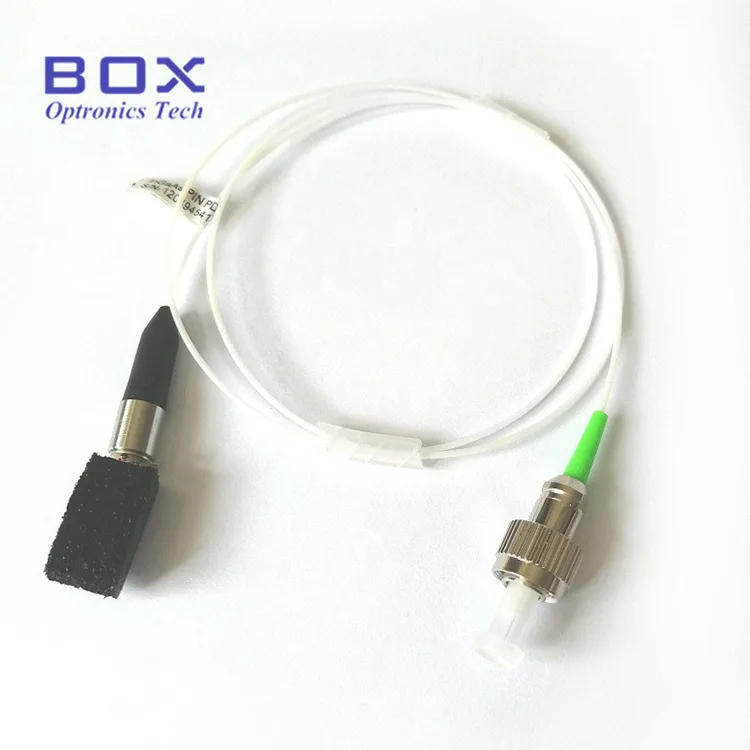

Tämä FP Coaxial Pigtail -laserdiodi on yksimuotoinen Fabry-Perot-laserdiodi, aallonpituudet 450nm, 520nm, 650nm, 660nm, 785nm, 850nm ja 980nm, ja lähtöteho on 10 mW. Liitin on FC/APC tai SC/APC. Korkea luotettavuus ja pitkä käyttöikä. Telcordia GR-468 luotettavuustestistandardi. Nämä moniaallonpituiset FP-laserdiodit tarjoavat joustavia, luotettavia ja tehokkaita ratkaisuja erilaisiin näkyviin ja lähellä infrapunasovelluksiin.
|
Parametri |
Symboli |
Testi kunto |
Min |
Typ |
Max |
Yksikkö |
|
Keskiaallonpituus |
λC |
POP = PF |
440 |
450 |
460 |
nm |
|
Optinen lähtöteho |
PF |
JOS = 65mA |
10 |
20 |
- |
mW |
|
Kynnysvirta |
ITH |
CW |
- |
22 |
40 |
mA |
|
Käyttöjännite |
VF |
CW |
- |
5.1 |
6.0 |
V |
|
Käyttövirta |
JOS |
CW |
- |
70 |
90 |
mA |
|
Kuitutyyppi |
- |
- |
460 hv |
|||
|
Parametri |
Symboli |
Testi kunto |
Min |
Typ |
Max |
Yksikkö |
|
Keskiaallonpituus |
λC |
POP = PF |
510 |
520 |
530 |
nm |
|
Optinen lähtöteho |
PF |
JOS = 65mA |
5.0 |
- |
- |
mW |
|
Kynnysvirta |
ITH |
CW |
- |
22 |
40 |
mA |
|
Käyttöjännite |
VF |
CW |
- |
5.8 |
6.5 |
V |
|
Käyttövirta |
JOS |
CW |
- |
60 |
80 |
mA |
|
Kuitutyyppi |
- |
- |
460 hv |
|||
|
Parametri |
Symboli |
Testi kunto |
Min |
Typ |
Max |
Yksikkö |
|
Keskiaallonpituus |
λC |
POP = PF |
640 |
650 |
660 |
nm |
|
Optinen lähtöteho |
PF |
JOS = 65mA |
- |
5 |
- |
mW |
|
Kynnysvirta |
ITH |
CW |
- |
55 |
- |
mA |
|
Käyttöjännite |
VF |
CW |
- |
2.1 |
2.5 |
V |
|
Käyttövirta |
JOS |
CW |
- |
- |
105 |
mA |
|
Parametri |
Symboli |
Testi kunto |
Min |
Typ |
Max |
Yksikkö |
|
Keskiaallonpituus |
λC |
POP = PF |
652 |
660 |
670 |
nm |
|
Optinen lähtöteho |
PF |
JOS = 70 mA |
10 |
- |
- |
mW |
|
Kynnysvirta |
ITH |
CW |
- |
40 |
90 |
mA |
|
Käyttöjännite |
VF |
CW |
- |
2.4 |
3.0 |
V |
|
Käyttövirta |
JOS |
CW |
- |
70 |
120 |
mA |
|
Kuitutyyppi |
- |
- |
630 hv |
|||
|
Parametri |
Symboli |
Testi kunto |
Min |
Typ |
Max |
Yksikkö |
|
Keskiaallonpituus |
λC |
POP = PF |
780 |
790 |
800 |
nm |
|
Optinen lähtöteho |
PF |
JOS = 70 mA |
10 |
- |
-- |
mW |
|
Kynnysvirta |
ITH |
CW |
- |
30 |
45 |
mA |
|
Käyttöjännite |
VF |
CW |
- |
1.9 |
2.2 |
V |
|
Käyttövirta |
JOS |
CW |
- |
70 |
120 |
mA |
|
Rinnetehokkuus |
SE |
CW |
1 |
1.1 |
1.2 |
W/A |
|
Monitor PD |
IM |
- |
- |
0.2 |
0.2 |
mA |
|
Kuitutyyppi |
- |
- |
780 hv |
|||
|
Parametri |
Symboli |
Testi kunto |
Min |
Typ |
Max |
Yksikkö |
|
Keskiaallonpituus |
λC |
POP = PF |
840 |
850 |
860 |
nm |
|
Optinen lähtöteho |
PF |
JOS = 60 mA |
10 |
- |
- |
mW |
|
Kynnysvirta |
ITH |
CW |
- |
16 |
20 |
mA |
|
Käyttöjännite |
VF |
CW |
- |
2.1 |
2.3 |
V |
|
Käyttövirta |
JOS |
CW |
- |
45 |
60 |
mA |
|
Rinnetehokkuus |
SE |
CW |
- |
0.95 |
- |
W/A |
|
Monitor PD |
IM |
- |
0.05 |
0.13 |
0.5 |
mA |
|
Kuitutyyppi |
- |
- |
780 hv |
|||
|
Parametri |
Symboli |
Testi kunto |
Min |
Typ |
Max |
Yksikkö |
|
Keskiaallonpituus |
λC |
POP = PF |
965 |
980 |
990 |
nm |
|
Optinen lähtöteho |
PF |
JOS = 60 mA |
5 |
- |
- |
mW |
|
Kynnysvirta |
ITH |
CW |
- |
12 |
20 |
mA |
|
Käyttöjännite |
VF |
CW |
- |
1.55 |
2.0 |
V |
|
Käyttövirta |
JOS |
CW |
- |
30 |
50 |
mA |
|
Rinnetehokkuus |
SE |
CW |
0.64 |
0.8 |
- |
W/A |
|
Monitor PD |
IM |
- |
0.08 |
0.3 |
0.5 |
mA |
|
Kuitutyyppi |
- |
- |
Hei 1060 |
|||
● Yksimoodi Fabry-Perot(FP) laserdiodi;
● Aallonpituusvaihtoehdot: 450–980 nm;
● Koaksiaalikuitukytkentäinen lähtö, CW-toiminta;
● Korkea luotettavuus, pitkä käyttöikä;
● Telcordia GR-468 luotettavuustestistandardi.
● Indikaatio;
● Kevyt kynä;
● Tulostimet;
● Laboratorio- ja biolääketieteen laser;
● Optinen tunnistus.
|
BLD |
-X |
XX |
XX |
X |
-XX |
|
LD |
Sirutyyppi |
Aallonpituus |
Lähtöteho |
PIN-OUT |
Liitin |
|
Laserdiodi |
F: FP |
450: 450 nm 520:520 nm |
10: 10mW Muut |
F: Tyyppi F |
FA: FC/APC |
|
650: 650 nm |
02: 2mW 05: 5mW Muut |
D: Tyyppi D |
FA: FC/APC SA: SC/APC Muut |
||
|
660: 660 nm 785: 785 nm 850: 850 nm |
10: 10mW Muut |
D: Tyyppi D |
FA: FC/APC |
||
|
980: 980 nm |
5: 5mW Muut |
D: Tyyppi D |
FA: FC/APC |
esim: BLD-F78510D-FA
(Tilaustiedot: FP Coaxial Pigtail Laser Diode, 785nm 10mW, tyypin D pin-out, FC/APC-liittimellä).
● Tarjousehdot
(1) EXW:
Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee EXW:n käyttöä. Toimitamme tilisi kautta; emme veloita toimituskuluja.
(2) DAP:
Jos sinulla ei ole tiliä, maksa tuotteiden toimituskulut etukäteen.
(3) Muu
● Maksuehdot
PayPal ja T/T ovat saatavilla.
Tuotanto: noin 10 työpäivää. (Jos niitä on varastossa, ne toimitetaan nopeammin.)
Kansainvälinen logistiikka: 3-5 työpäivää.
● Takuuaika:
Ilmainen korjaus tai vaihto muusta kuin ihmisperäisestä viasta 1 vuoden sisällä ostopäivästä. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.
● Ilmaisen takuun poikkeukset:
Ilmaisen takuun aikana tarjotaan ilmaiset korjaus- tai vaihtopalvelut tuotteen laatuongelmista johtuviin vioihin. Box Optronics pidättää kuitenkin oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavissa tapauksissa takuuaikana:
(1) Luonnontekijöiden (esim. salama, pöly) tai ympäristövaikutusten aiheuttamat vahingot.
(2) Virheet, jotka johtuvat käyttäjän virheellisestä käytöstä.
(3) Ilmeinen fyysinen vahinko, joka johtuu inhimillisestä virheestä.
(4) Luvaton purkaminen, muuttaminen tai korjaus.
(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.
(6) Vahinko tai menetys kuljetuksen aikana.
