1310nm 80mW SLD suuritehoinen valonlähde

Sisällysluettelo

1. 1310nm 80mW SLD-suurtehoisen valolähteen esittely

2. Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Tuotetiedot

6. Turvallisen käytön opas

7. Tilaustiedot

8. Tietolomake ja testilomake

9. Tarjous- ja maksuehdot

10. Toimitusaika

11. Käyttöohjeet ja huolto

12. Laadunvarmistus ja huoltopalvelu

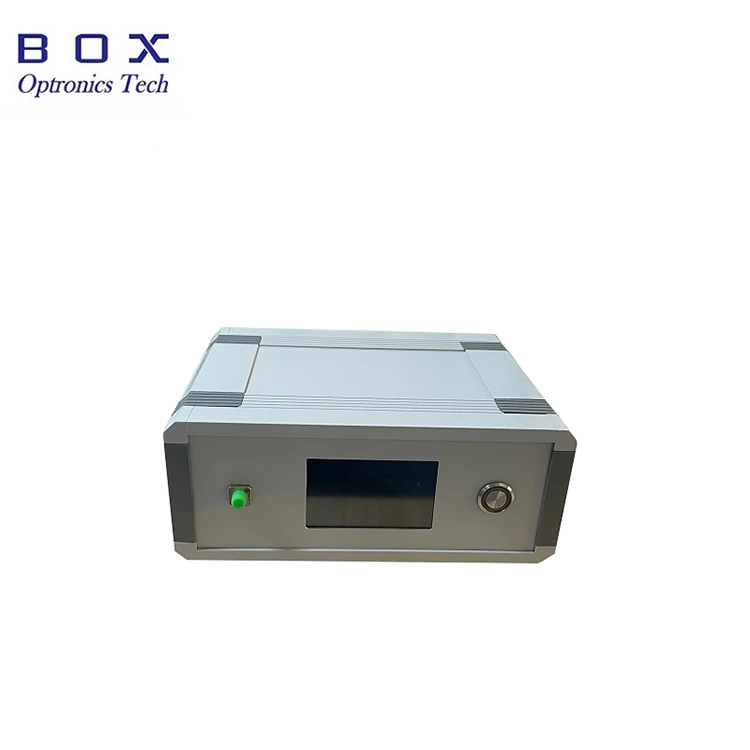

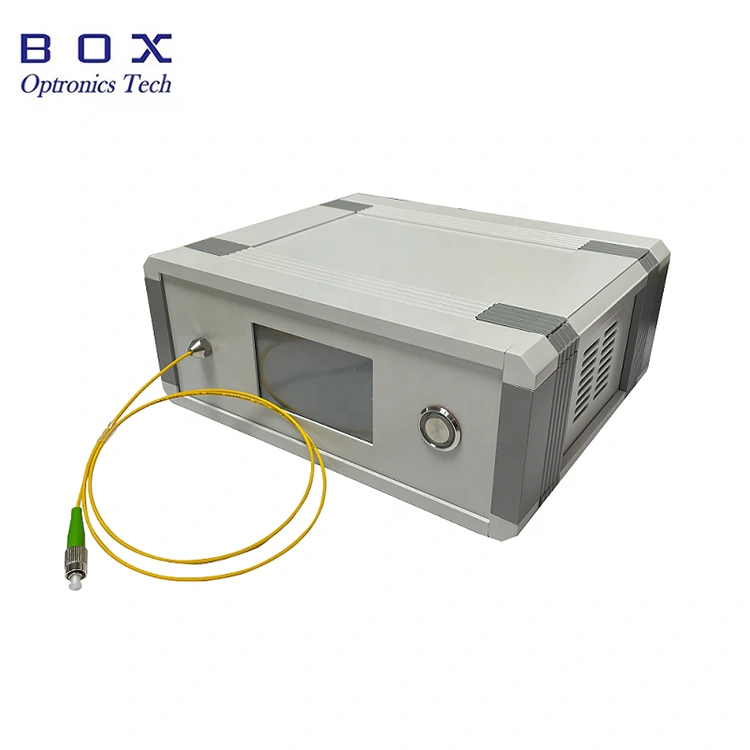

Tuotteen esittely - 1310nm 80mW SLD suuritehoinen valonlähde

Box Optronicsin 1310 nm:n 80 mW:n SLD suuritehoinen valolähde käyttää kehittyneitä puolijohdelaserisiruja ja omistettuja integroituja piirejä suuren tehon, poikkeuksellisen vakauden ja alhaisen virrankulutuksen aikaansaamiseksi. Tämän valonlähteen lähtötehon on vähintään 80 mW (tyypillinen arvo 100 mW), joka on kytketty joko yksimuotoisen tai polarisaatiota ylläpitävän kuidun kautta. Se on varustettu kosketusnäytöllä, joka mahdollistaa valonlähteen virran ja tehon säätämisen.

Tuotetiedot - 1310nm 80mW SLD suuritehoinen valonlähde

Tuotteen ominaisuudet - 1310nm 80mW SLD suuritehoinen valonlähde

● Suuri teho: min.80mW, tyyppi.100mW.

● Tehon ja spektrin vakaa;

● LCD-kosketusnäyttö, helppokäyttöinen;

● SMF-28e/PM Kuitu.

Tuotesovellukset - 1310nm 80mW SLD suuritehoinen valonlähde

● Fiberopticsensing;

● Passiivisten komponenttien lisäyshäviön testaus;

● Syvä lääketieteellinen/biologinen kuvantaminen.

Tuotetiedot-1310nm 80mW SLD suuritehoinen valonlähde

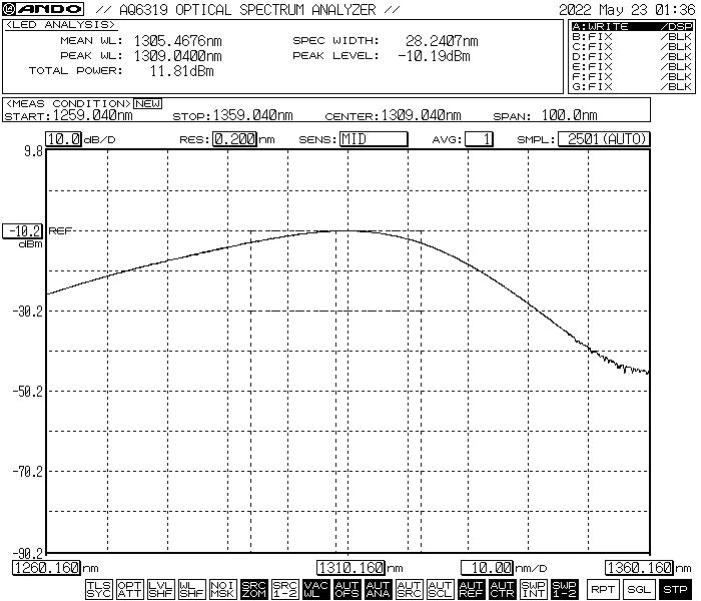

● Tyypillinen spektri

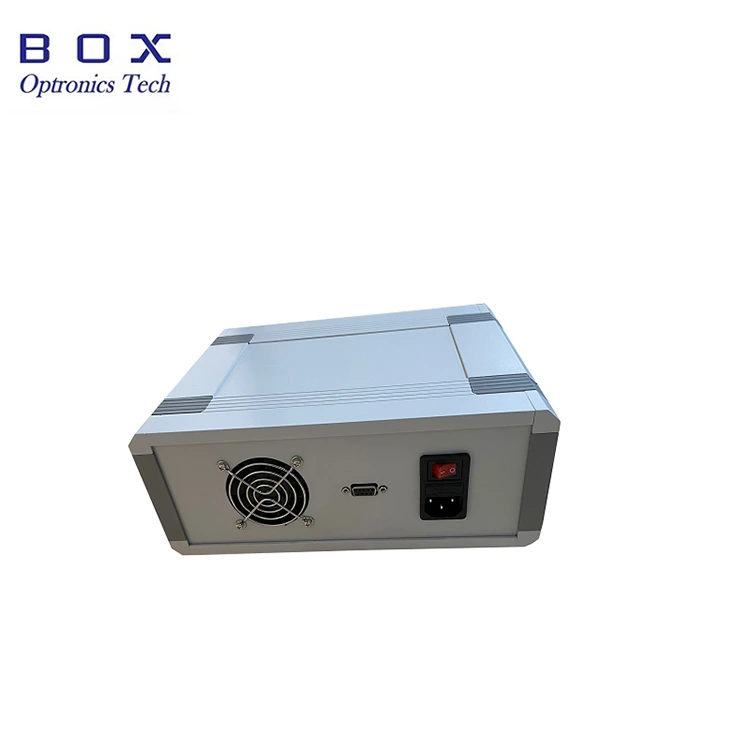

● Näkymä takaa: tuuletinjäähdytyksellä, tiedonsiirtoliitännällä, virtakytkimellä, virtaportilla.

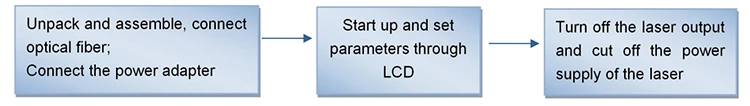

Käyttövaiheet - 1310nm 80mW SLD suuritehoinen valonlähde

Vaihe 1. Avaaminen ja kokoaminen:

Tarkista ennen kokoamista, ovatko tarvikkeet täydellisiä.

Vaihe 2. Liitä virtalähde:

Liitä virtajohto kotelon takalevyn virtajohdon liitäntään ja kytke virtalähde.

Vaihe 3. Lähtökuidun liittäminen: Avaa kuituliittimen tai laipan pölysuojus, tarkista kuidun päätypinta ja liitä kuitu tai liitä kuitu testattavaan laitteeseen tai tehomittariin sen jälkeen, kun olet varmistanut, ettei saasteita tai vaurioita ole.

Setp4. Kytke valonlähde päälle:

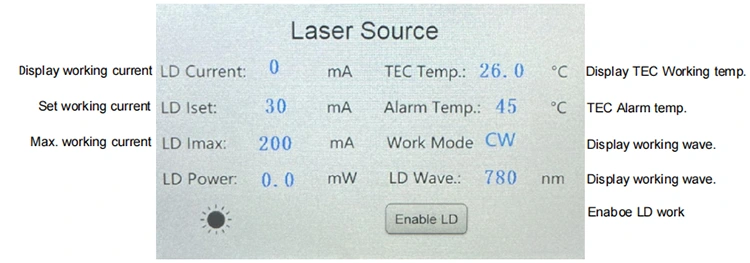

Kytke virta takana olevasta virtakytkimestä. Huomautus: tällä hetkellä käyttövirran ja tehon arvot ovat parametreja, jotka on asetettu viimeisen sammutuksen aikana. Jos sinun on säädettävä niitä, voit koskettaa ja muokata niitä LCD-näytön kautta. Kun olet asettanut sopivan työvirran, aktivoi laserlähtö "Enable LD" -kytkimen kautta.

Vaihe 5. Sammutus

Käytön jälkeen sammuta etupaneelin "enable LD" sammuttaaksesi laserlähtö ja sammuta virtakytkin, irrota virtajohto.

Tilaustiedot-1310nm 80mW SLD suuritehoinen valonlähde

esim. BSLD-1310-1HSM-FA-B

(Tilaustiedot: 1310nm 100mW SLD suuritehoinen valolähde, SM-kuidulla, FC/APC-liitin, pöytäpaketti).

Tietolomake ja testilehti-1310nm 80mW SLD suuritehoinen valolähde

Datasheet

Testitaulukko

Tarjous- ja maksuehdot-1310nm 80mW SLD suuritehoinen valonlähde

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics ehdottaa EXW:n käyttöä. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa tuotteiden toimituskulut etukäteen.

(3) Muu

● Maksuehdot

PayPal ja T/T ovat saatavilla.

Läpimenoaika - 1310nm 80mW SLD suuritehoinen valonlähde

Tuotanto kestää noin 10 työpäivää. (Jos niitä on varastossa, ne toimitetaan nopeammin.)

Kansainvälinen logistiikka voi viedä 3-5 työpäivää.

Käyttöohjeet ja huolto - 1310nm 80mW SLD suuritehoinen valonlähde

● Kun käynnistät, varmista ensin, että virtakytkin ja painikekytkin ovat pois päältä, ja kytke sitten virtalähde. Kun sammutat, vahvista ensin LD-sammutuskytkin, sammuta sitten painikekytkin ja irrota sitten virtalähde. Älä katkaise virransyöttöä suoraan laitteen ollessa käynnissä.

● Ennen kuin liität valokuituliittimen, pyyhi se pölyttömällä peilipaperilla ja muista tehdä yhteistyötä optisen kuidun päätypinnan tunnistimen kanssa. Kun olet varmistanut puhdistuksen, liitä se laipan läpi; optisen kuituliittimen päätypinta voi palaa, kun laser kytketään. Laippaa kytkettäessä on varmistettava, ettei se toimi kevyesti. Kun et käytä, peitä optisen kuituliittimen pölysuojus.

● Älä liitä tai irrota etupaneelin valokuituliitintä usein, jotta optisen kuituliittimen päätypinta ei polttaisi pölyä.

● Kiinnitä huomiota kosteudenkestävyyteen ja aseta se kuivaan paikkaan.

Laadunvarmistus ja huoltopalvelu - 1310nm 80mW SLD suuritehoinen valolähde

● Takuuaika:

Ilmainen korjaus tai vaihto muusta kuin ihmisperäisestä viasta 1 vuoden sisällä ostopäivästä. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana tarjotaan ilmaiset korjaus- tai vaihtopalvelut tuotteen laatuongelmista johtuviin vioihin. Box Optronics pidättää kuitenkin oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavissa tapauksissa takuuaikana:

(1) Tuote on vaurioitunut tai vaurioitunut luonnollisten tekijöiden tai ympäristövaikutusten (sähköisku, pöly) vuoksi;

(2) Tuote on vaurioitunut käyttäjän epätyypillisen toiminnan vuoksi;

(3) Tuotteessa on ilmeisiä ihmisen aiheuttamia vaurioita;

(4) Tuote on purettu, muutettu tai korjattu ilman yrityksen lupaa;

(5) Valonlähteen kotelon takuutarra on muuttunut tai epätäydellinen;

(6) Tuote on vaurioitunut tai kadonnut kuljetuksen aikana.
