840nm 10mW 35nm BW SLD-diodi

Sisällysluettelo

1. 840nm 10mW 35nm BW SLD-diodin esittely

2. Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Pakkausesimerkki

6. Tilaustiedot

7. Tietolomake ja testilomake

8. Tarjous- ja maksuehdot

9. Toimitusaika

10. Käyttöohjeet

11. Laadunvarmistus ja huoltopalvelu

Tuotteen esittely

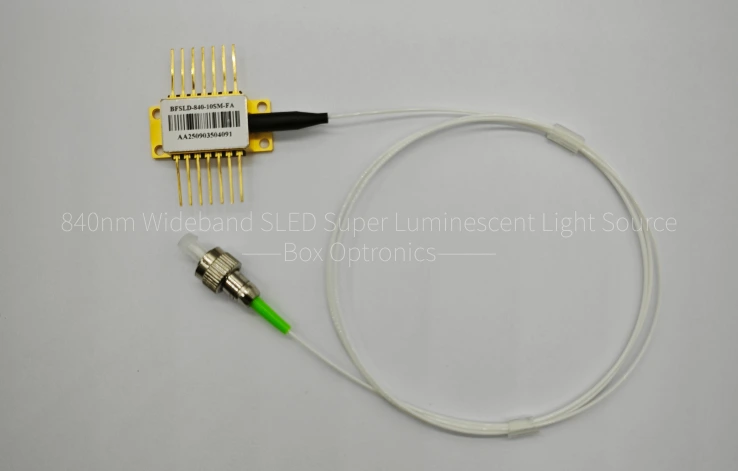

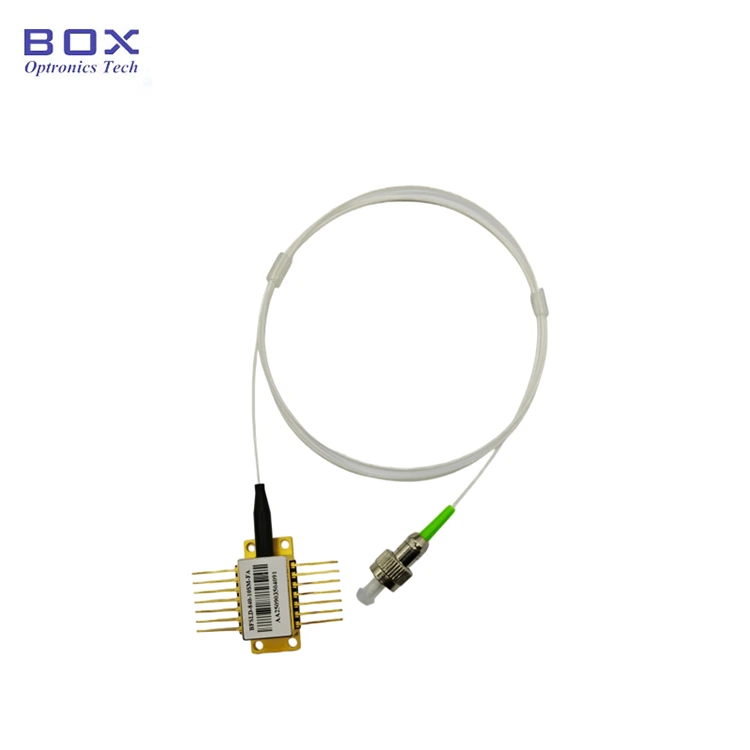

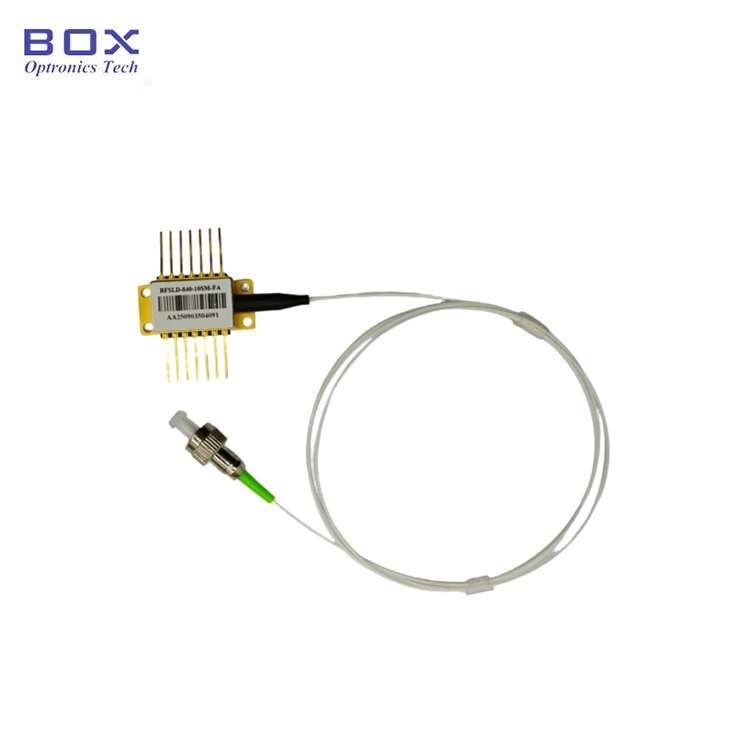

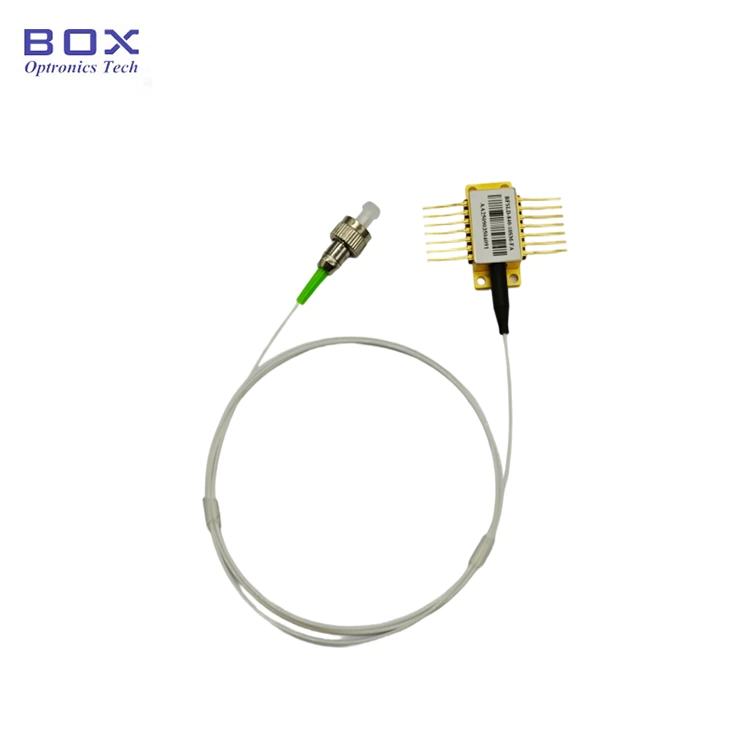

Tämä on 840 nm:n laajakaistainen SLED-superluminesoiva diodi, jossa on 14-nastainen perhospaketti. Siinä on jopa 10 mW lähtöteho, yli 35 nm 3 dB kaistanleveys, ja siinä on integroitu TEC ja termistori vakaan ja tasaisen spektrin takaamiseksi. Soveltuu optiseen koherenssitomografiaan (OCT). Jos tapit vaativat juottamista, juotoslämpötila ei saa ylittää 260°C ja juotosaika enintään 10 sekuntia.

Tuotteen tekniset tiedot

Tuotteen ominaisuudet

● SM-kuitu- tai PM-kuitunauha;

● Suuri lähtöteho jopa 10mW;

● 14-nastainen BTF-paketti TEC:llä.

Tuotesovellukset

● Kuituoptiset gyroskoopit;

● Laboratorion laajakaistaiset valonlähteet ja optinen testi;

● Optinen koherenssitomografia (OCT) ja lääketieteelliset kuvantamislaitteet.

Tuotetiedot

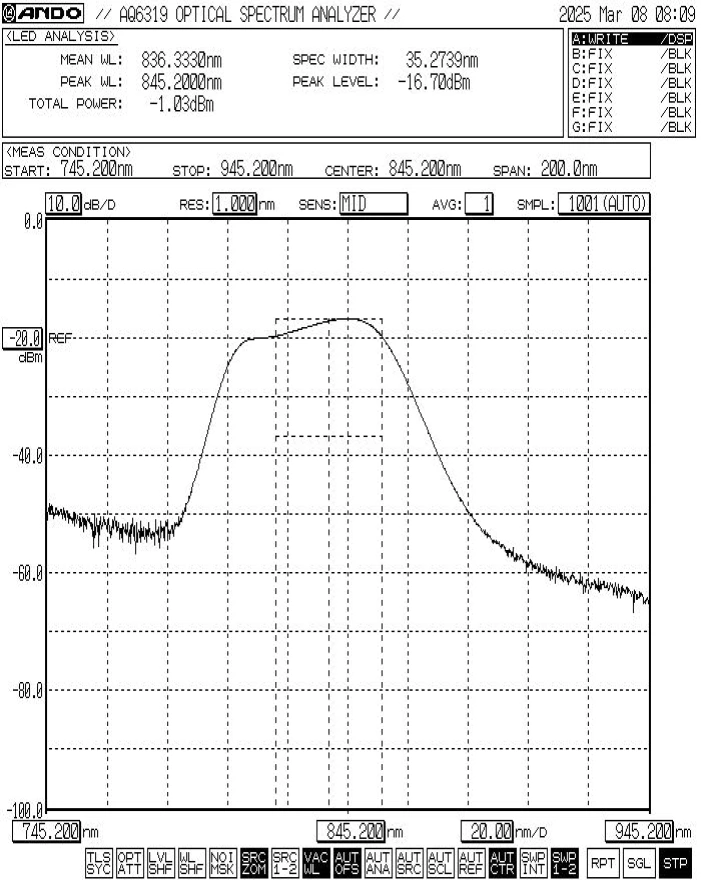

● Tyypillinen spektri: -3dB Kaistanleveys Min.30nm / Tyypi.35nm

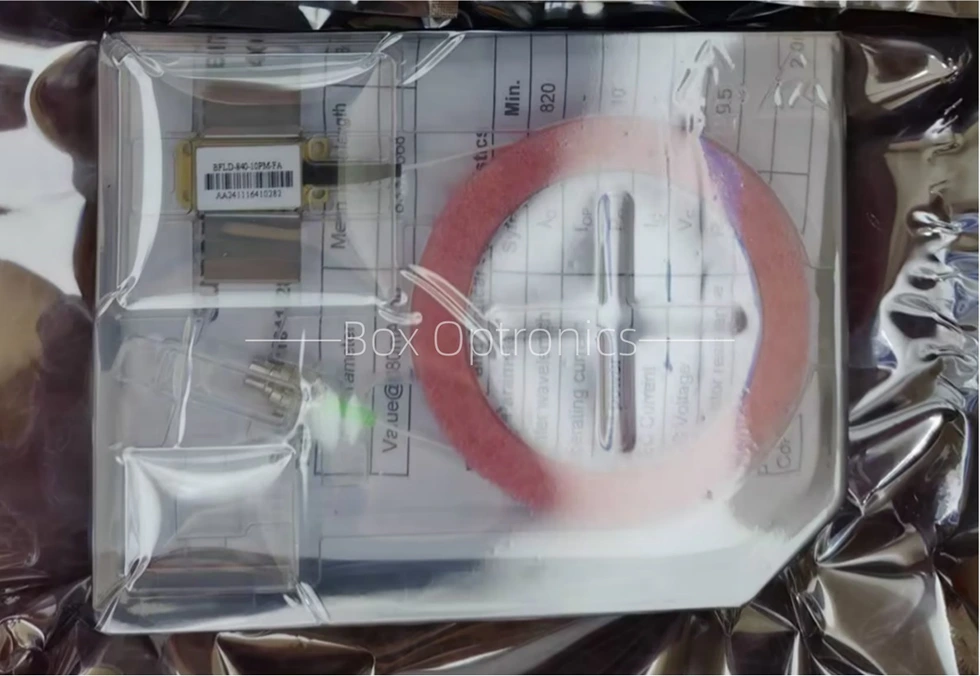

● Pakkausesimerkki

Itsenäinen laite; ei sisäänrakennettua ajuria (ulkoinen ohjain valinnainen).

Tilaustiedot

esim.: BFSLD-840-103SM-FA

(Tilaustiedot: 840nm 10mW 35nm BW SLD-diodi, perhospaketti, tyypillinen -3dB kaistanleveys 35nnm, SM-kuidulla, FC/APC-liitin).

Muita räätälöityjä vaatimuksia varten ota yhteyttä: sales06@boxoptronics.com

Tietolomake ja testilomake

Datasheet

Testitaulukko

Tarjous- ja maksuehdot

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee EXW:n käyttöä. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa tuotteiden toimituskulut etukäteen.

● Maksuehdot

PayPal ja T/T ovat saatavilla.

läpimenoaika

Tuotanto kestää noin 10 työpäivää. (Jos niitä on varastossa, ne toimitetaan nopeammin.)

Kansainvälinen logistiikka voi viedä 3-5 työpäivää.

Käyttöohjeet

● Kun laite toimii, se lähettää korkean intensiteetin lasersäteen; älä katso suoraan kuidun päätyyn, koska se voi aiheuttaa silmävamman.

● Tämä laite on sähköstaattiselle sähkölle herkkä; siksi antistaattisia suojatoimenpiteitä on noudatettava tarkasti pakkaamisen, kuljetuksen ja käytön aikana. Lisäksi on ryhdyttävä varotoimiin virransyötön ylikuormituksen estämiseksi, sillä sen laiminlyönti voi johtaa laitteen pysyvään vaurioitumiseen (esim. laitteen asianmukaisen maadoituksen varmistaminen ja antistaattisen rannehihnan käyttäminen).

● Varmista tuotteen toimintapiirin vakaus estääksesi pulssivirtojen aiheuttamat vauriot.

● Optiset kuidut ovat hauraita; älä käytä kuitua laitteen vetämiseen. Kun asetat laitetta paikalleen tai poistat sen kannasta, älä paina tai vedä laitteen kotelon takaosassa olevaa holkkia. Varmista liittimillä varustetuissa laitteissa, että sekä laite että kuituliitin nostetaan samanaikaisesti asennuksen tai irrotuksen aikana.

● Jos tapit vaativat juottamista, juotoslämpötila ei saa ylittää 260°C ja juotosaika enintään 10 sekuntia. Erityistä huomiota tulee kiinnittää seuraaviin seikkoihin: juottamisen aikana laitteen tulee olla jännitteettömässä tilassa ja juottimen tulee olla kunnolla maadoitettu.

● Kun käytät laitetta, noudata tarkasti teknisissä tiedoissa ilmoitettuja käyttöjännite- ja virta-alueita. Tärkeimmät parametrit – mukaan lukien Ith (kynnysvirta), Iop max (suurin käyttövirta), Vop max (maksimi käyttöjännite) ja λc (keskiaallonpituus) – tulisi viitata erityisesti lähetyksen yhteydessä toimitetussa testiraportissa. Huomautus: Absoluuttisten enimmäisarvojen ylittäminen voi aiheuttaa pysyvän vaurion laitteeseen.

Laadunvarmistus ja huoltopalvelu

● Takuuaika:

Ilmainen korjaus tai vaihto muusta kuin ihmisperäisestä viasta 1 vuoden sisällä ostopäivästä. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana tarjotaan ilmaiset korjaus- tai vaihtopalvelut tuotteen laatuongelmista johtuviin vioihin. Box Optronics pidättää kuitenkin oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavissa tapauksissa takuuaikana:

(1) Luonnollisten tekijöiden (esim. salama, pöly) tai ympäristövaikutusten aiheuttamat vahingot.

(2) Toimintahäiriöt, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Inhimillisen erehdyksen aiheuttama ilmeinen fyysinen vahinko.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vauriot tai menetys kuljetuksen aikana.
