1060nm 1064nm SLD-valolähde

Sisällysluettelo

1. 1060nm 1064nm SLD-valolähteen esittely

2. Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Vakiovarusteet

6. Turvallisen käytön opas

7. Tilaustiedot

8. Tietolomake ja testilomake

9. Tarjous- ja maksuehdot

10. Toimitusaika

11. Käyttöohjeet ja huolto

12. Laadunvarmistus ja huoltopalvelu

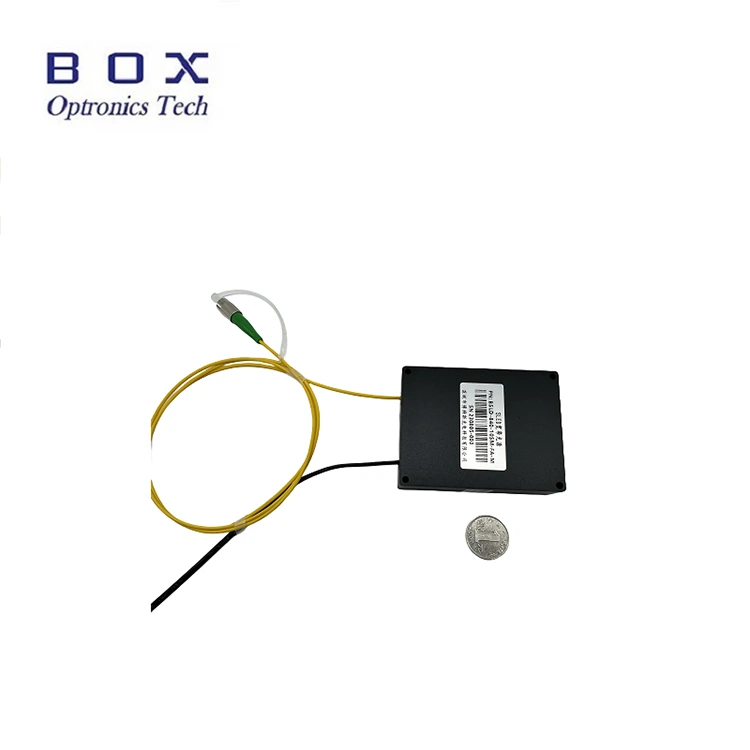

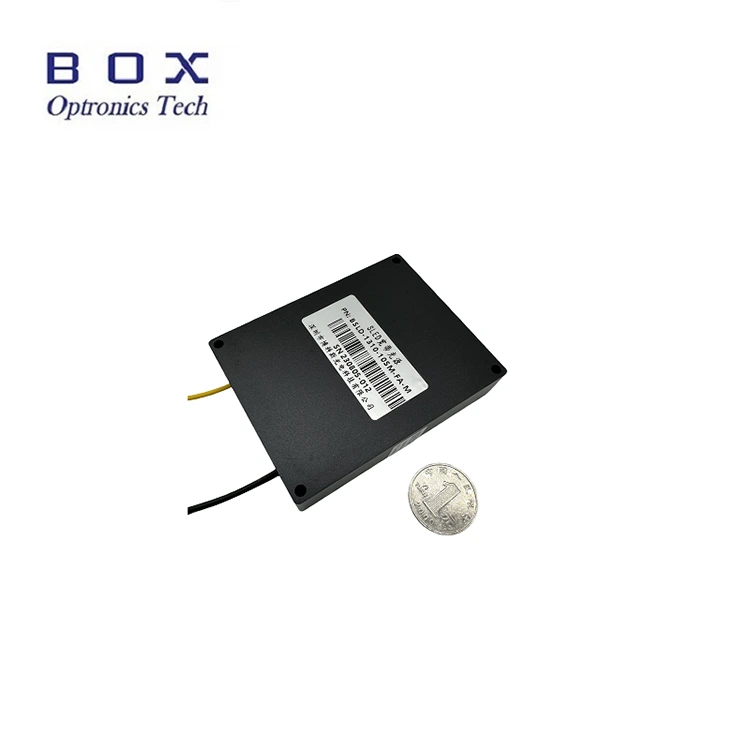

Tuotteen esittely

Tämä on 1060 nm 1064 nm SLD-valolähde, joka käyttää superluminesenssidioditekniikkaa, lähtöteho 5 mW ja 15 mW valinnainen, -3 dB kaistanleveys yli 15 nm, tasainen spektri, alhainen aaltoilu ja erinomainen pitkän aikavälin vakaus. Se tukee työpöytä- ja modulaarisia kokoonpanoja RS485-tiedonsiirtoliitännällä ja valvontaohjelmistolla järjestelmän integrointia varten. Soveltuu kuitutunnistukseen ja lääketieteelliseen kuvantamiseen. Käytä nimellisjännitteellä, säädä lämpötilaa ja kosteutta, varmista hyvä lämmönpoisto, vältä ulostulon ylikuormitusta ja saastumista.

Tuotteen tekniset tiedot

Tuotteen ominaisuudet

● Matala spektrin aaltoilu;

● Tasainen spektri;

● DB9 Female (RS485) -kommunikaatio helpottaa integrointia.

Tuotesovellukset

● Optinen kuitutunnistin;

● Lääketieteellinen kuvantaminen;

● Kuituoptinen gyroskooppi (FOG).

Tuotetiedot

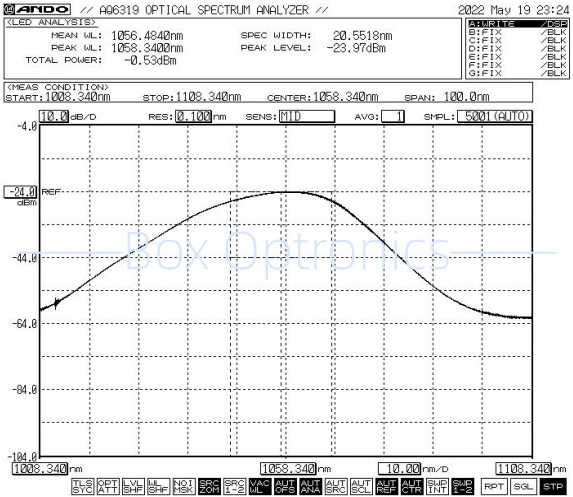

● Tyypillinen spektri: -3dB Kaistanleveys Min.15nm / Tyypi.20nm

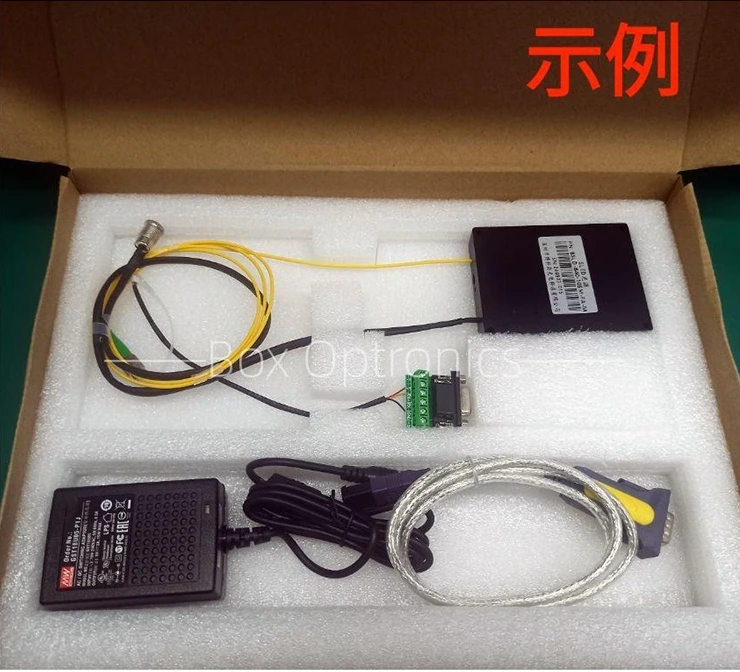

● Vakiovarusteet

Käyttövaiheet

Vaihe 1.Pakkauksesta purkaminen: Tarkista ennen kokoamista, että kaikki lisävarusteet ovat täydellisiä, mukaan lukien SLED-valolähdemoduuli, USB-datakaapeli, vihreä porttikaapeli, virtalähde, testiraportti jne.

Vaihe 2.Virtalähde: Kytketään DC-kytkentävirtalähteeseen tai säänneltyyn virtalähteeseen, joka täyttää niiden tehonsyöttövaatimukset. Käytä vain alkuperäistä sovitettua virtalähdettä (DC5V tai DC12V). Väärät virtalähteet voivat vahingoittaa valonlähdettä. (Virtalähde toimitetaan paikallisten jännitestandardien mukaisesti.)

Vaihe 3.Lähtökuidun liittäminen: Avaa kuituliittimen tai laipan pölysuojus, tarkista kuidun päätypinta ja liitä kuitu tai liitä kuitu testattavaan laitteeseen tai tehomittariin sen jälkeen, kun olet varmistanut, ettei saasteita tai vaurioita ole.

Setp4.Yhdistä isäntätietokoneeseen: Yhdistä 1060nm 1064nm SLD-valolähde ja tietokone vihreällä porttikaapelilla ja USB-RS485 DB9 -datakaapelilla; tietokoneen on ensin asennettava erillinen sarjaporttiohjain USB-RS485-sarjaporttidatakaapelin tunnistamiseksi, muuten isäntätietokoneen ohjelmistoa ja valonlähdemoduulia ei voida liittää ja viestiä oikein. Kysy Box Optronicsilta kuljettaja.

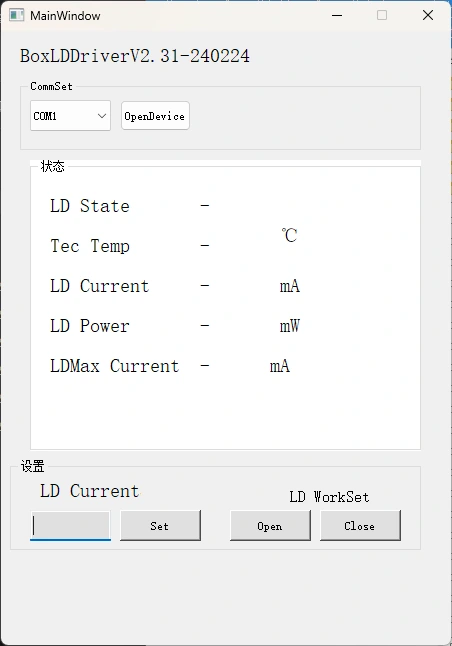

Vaihe 5.Ohjausohjelmisto: Box Optronics tarjoaa sarjakomento- tai PC-ohjelmiston 1060nm 1064nm SLD-valolähteen LD-virran ja LD-lämpötilan ohjaamiseen. Valitse oikea portti, aseta virta ja lämpötila ja napsauta sitten avauspainiketta. (Voit välttää vauriot nostamalla taajuusmuuttajan virtaa hitaasti käynnistyksen yhteydessä. Älä käytä täyttä virtaa heti.)

Vaihe 6.Napsauta käytön jälkeen sulkemispainiketta, sammuta virtalähde ja irrota kuituyhteys.

Tilaustiedot

esim.: BSLD-1060-5SM-FA-M

(Tilaustiedot: 1060nm 1064nm SLD-valolähde, 5mW lähtöteho, SM Hi1060 kuidulla, FC/APC-liitin, moduulipaketti).

Muita räätälöityjä vaatimuksia varten ota yhteyttä: sales06@boxoptronics.com

Tietolomake ja testilomake

Datasheet

Testitaulukko

Tarjous- ja maksuehdot

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee EXW:n käyttöä. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa tuotteiden toimituskulut etukäteen.

● Maksuehdot

PayPal ja T/T ovat saatavilla.

läpimenoaika

Tuotanto kestää noin 10 työpäivää. (Jos niitä on varastossa, ne toimitetaan nopeammin.)

Kansainvälinen logistiikka voi viedä 3-5 työpäivää.

Käyttöohjeet ja huolto

● Kuituoptisten liittimien kiinnittämistä tai poistamista ei suositella usein sekä tulo- että lähtöpäässä, jotta vältetään pölykontaminaatio – mikä voi johtaa lisääntyneeseen liitoshäviöön – tai kuituliittimen päätypintojen palaminen.

● Puhdista kuituliittimet nukkaamattomalla pyyhkeellä ja tarkasta kuitupäätytunnistimella ennen liittämistä. Liitä/irrota kuidut aina ilman virtaa, jotta päätypinnat eivät pala. Kuituoptiset liittimet tulee peittää pölysuojuksilla.

● Jos lähtökuitu on liitettävä toiseen kuituun, on suositeltavaa käyttää fuusioliittimiä.

● Noudata varotoimia kosteutta, pölyä ja korroosiota vastaan. säilytä kuivassa paikassa.

Laadunvarmistus ja huoltopalvelu

● Takuuaika:

Ilmainen korjaus tai vaihto muusta kuin ihmisperäisestä viasta 1 vuoden sisällä ostopäivästä. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana tarjotaan ilmaiset korjaus- tai vaihtopalvelut tuotteen laatuongelmista johtuviin vioihin. Box Optronics pidättää kuitenkin oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavissa tapauksissa takuuaikana:

(1) Luonnollisten tekijöiden (esim. salama, pöly) tai ympäristövaikutusten aiheuttamat vahingot.

(2) Toimintahäiriöt, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Inhimillisen erehdyksen aiheuttama ilmeinen fyysinen vahinko.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vauriot tai menetys kuljetuksen aikana.
