840nm 10mW 40nm SLD laajakaistavalolähde

Sisällysluettelo

1. 840nm 10mW 40nm SLD-laajakaistavalolähteen esittely

2. Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Tuotetiedot

6. Turvallisen käytön opas

7. Tilaustiedot

8. Tietolomake ja testilomake

9. Tarjous- ja maksuehdot

10. Toimitusaika

11. Käyttöohjeet ja huolto

12. Laadunvarmistus ja huoltopalvelu

Tuotteen esittely - 840nm 10mW 40nm SLD laajakaistavalolähde

Tämä on 840 nm 10 mW 40 nm SLD laajakaistavalolähde, joka käyttää superluminesoivaa dioditekniikkaa ja jonka lähtöteho on yli 10 mW, -3 dB kaistanleveys yli 40 nm, tasainen spektri, alhainen aaltoilu ja erinomainen pitkän aikavälin vakaus.

Se tukee kosketusnäyttö- ja modulaarisia kokoonpanoja RS-485-tiedonsiirtoliitännällä ja valvontaohjelmistolla järjestelmän integrointia varten. Soveltuu kuitutunnistukseen ja lääketieteelliseen kuvantamiseen. Liitä/irrota kuidut aina ilman virtaa, jotta päätypinnat eivät pala.

Tuotteen tekniset tiedot - 840nm 10mW 40nm SLD laajakaistavalolähde

Tuotteen ominaisuudet - 840 nm 10 mW 40 nm SLD laajakaistavalolähde

Matala spektrin aaltoilu; l

Tasainen spektri;

DB9 Female (RS485) viestintä helppoa integrointia varten;

Räätälöity lähtöteho ja kuitutyyppi.

Tuotesovellukset - 840nm 10mW 40nm SLD laajakaistavalolähde

Optinen kuitu anturi;

Lääketieteellinen kuvantaminen;

Optinen koherenssitomografia (OCT).

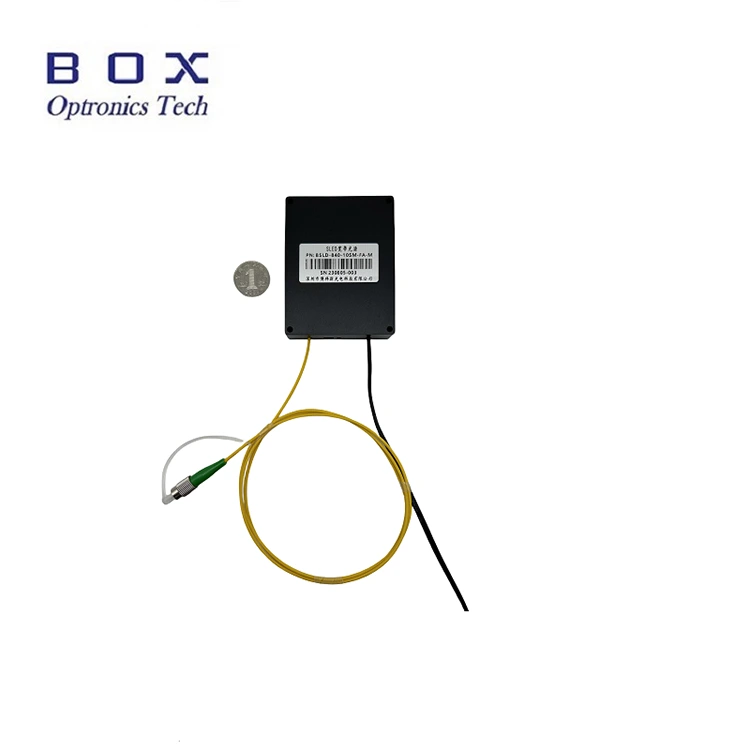

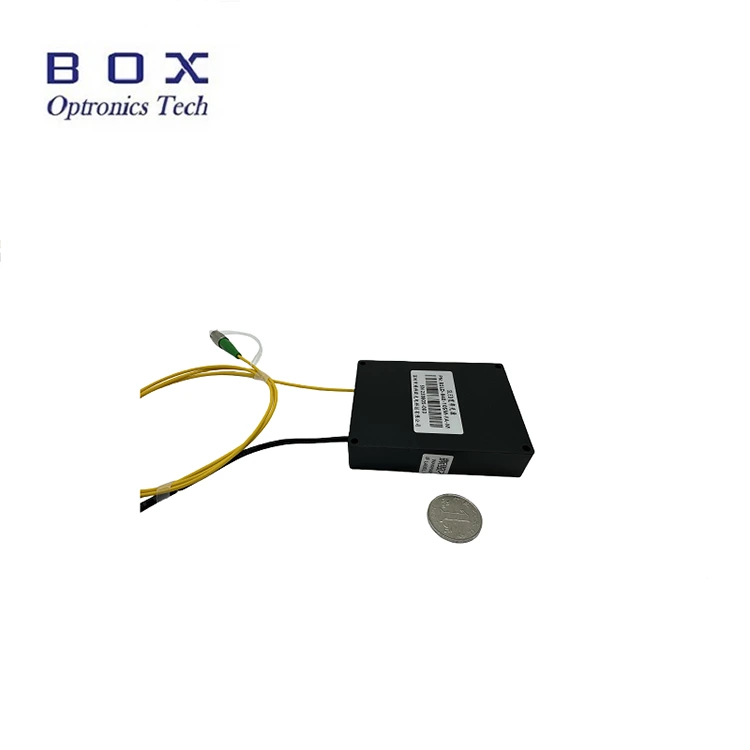

Tuotetiedot - 840nm 10mW 40nm SLD laajakaistavalolähde

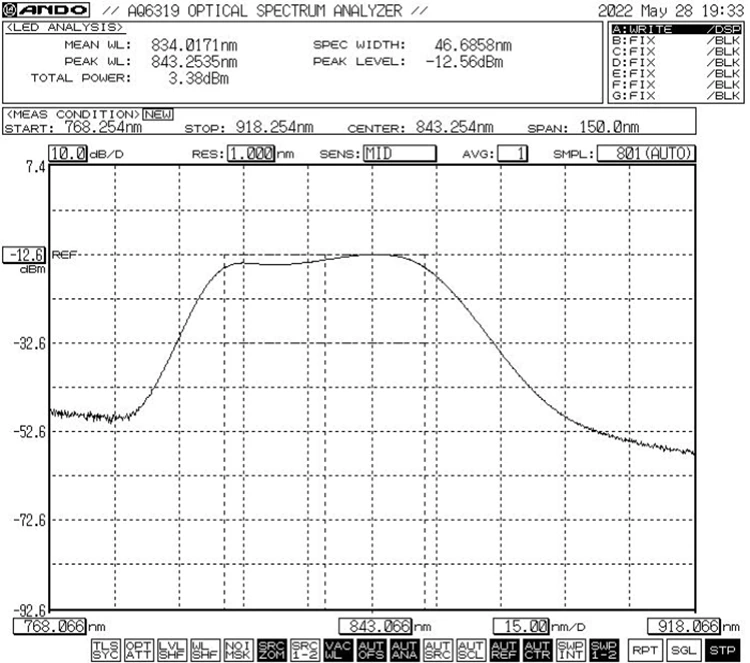

Tyypillinen spektri: -3dB Kaistanleveys Min.40nm / Tyypillinen.45nm

Mitat (mm)

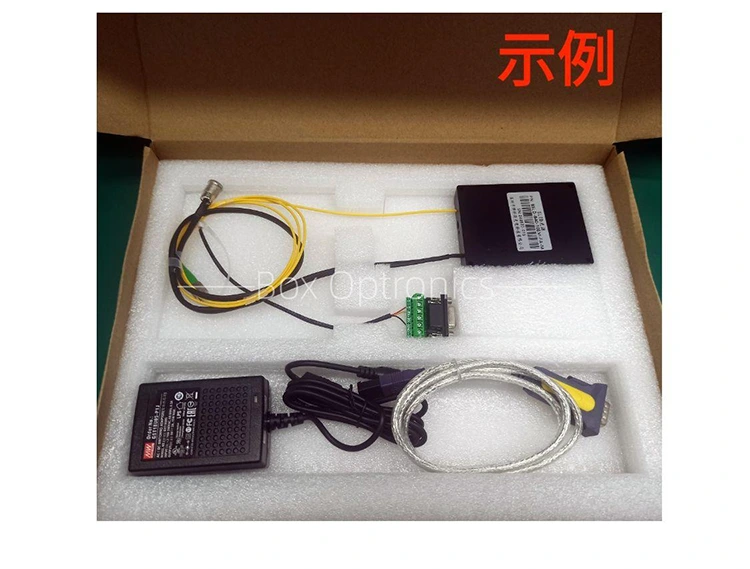

Vakiovarusteet

Käyttövaiheet - 840 nm 10 mW 40 nm SLD laajakaistavalolähde

Vaihe 1. Pakkauksesta purkaminen: Tarkista ennen kokoamista, että kaikki lisävarusteet ovat täydellisiä, mukaan lukien SLED-valolähdemoduuli, USB-datakaapeli, vihreä porttikaapeli, virtalähde, testiraportti jne.

Vaihe 2. Virtalähde: Kytketään DC-kytkentävirtalähteeseen tai säänneltyyn virtalähteeseen, joka täyttää niiden tehonsyöttövaatimukset. Käytä vain alkuperäistä sovitettua virtalähdettä (DC5V tai DC12V). Väärät virtalähteet voivat vahingoittaa valonlähdettä. (Virtalähde toimitetaan paikallisten jännitestandardien mukaisesti.)

Vaihe 3. Lähtökuidun liittäminen: Avaa kuituliittimen tai laipan pölysuojus, tarkista kuidun päätypinta ja liitä kuitu tai liitä kuitu testattavaan laitteeseen tai tehomittariin sen jälkeen, kun olet varmistanut, ettei saasteita tai vaurioita ole.

Setp4. Yhdistä isäntätietokoneeseen: Yhdistä 840nm 10mW 40nm SLD-laajakaistavalolähde ja tietokone vihreällä porttikaapelilla ja USB-RS485 DB9 -datakaapelilla. tietokoneen on ensin asennettava erillinen sarjaporttiohjain USB-RS485-sarjaporttidatakaapelin tunnistamiseksi, muuten isäntätietokoneen ohjelmistoa ja valonlähdemoduulia ei voida liittää ja viestiä oikein. Kysy Box Optronicsilta kuljettaja.

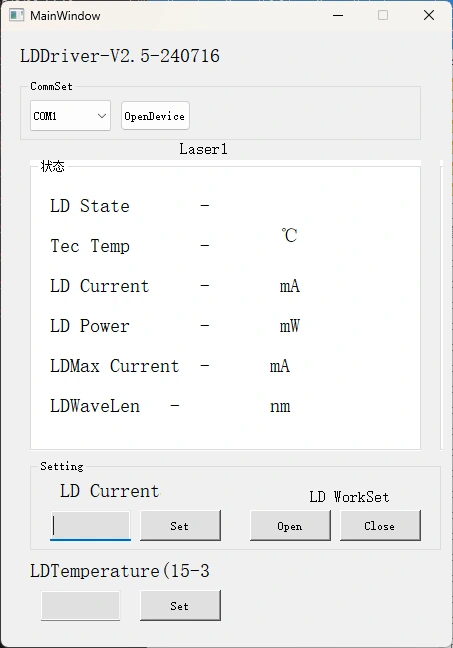

Vaihe 5. Ohjausohjelmisto: Box Optronics tarjoaa sarjakomento- tai PC-ohjelmiston 840nm 10mW 40nm SLD-laajakaistavalolähteen LD-virran ja LD-lämpötilan ohjaamiseen. Valitse oikea portti, aseta virta ja lämpötila ja napsauta sitten avauspainiketta. (Voit välttää vauriot nostamalla taajuusmuuttajan virtaa hitaasti käynnistyksen yhteydessä. Älä käytä täyttä virtaa heti.)

Vaihe 6. Napsauta käytön jälkeen sulkemispainiketta, sammuta virtalähde ja irrota kuituyhteys.

Tilaustiedot - 840nm 10mW 40nm SLD laajakaistavalolähde

esim.: BSLD-840-104SM-FA-M

(Tilaustiedot: 840 nm 10 mW 40 nm SLD laajakaistavalolähde, SM Hi780 kuitu, FC/APC-liitin, moduulipaketti, 5 VDC virtalähde).

Muita räätälöityjä vaatimuksia varten ota yhteyttä: sales06@boxoptronics.com

Tietolomake ja testilomake - 840 nm 10 mW 40 nm SLD laajakaistavalolähde

Datasheet

Testitaulukko

Tarjous- ja maksuehdot - 840nm 10mW 40nm SLD laajakaistavalolähde

Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics ehdottaa EXW:n käyttöä. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa tuotteiden toimituskulut etukäteen.

(3) Muu

Maksuehdot

PayPal ja T/T ovat saatavilla.

Läpimenoaika - 840 nm 10 mW 40 nm SLD laajakaistavalolähde

Tuotanto: 10 työpäivää. (Jos niitä on varastossa, ne toimitetaan nopeammin.)

Kansainvälinen logistiikka: 3-5 työpäivää.

Käyttöohjeet ja huolto - 840 nm 10 mW 40 nm SLD laajakaistavalolähde

Kuituoptisten liittimien kiinnittämistä tai poistamista ei suositella usein ulostulopäissä, jotta vältetään pölykontaminaatio – mikä voi johtaa lisääntyneeseen liitoshäviöön – tai kuituliittimen päätypintojen palaminen.

Puhdista kuituliittimet nukkaamattomalla pyyhkeellä ja tarkasta kuitupäätytunnistimella ennen liittämistä. Liitä/irrota kuidut aina ilman virtaa, jotta päätypinnat eivät pala. Kuituoptiset liittimet tulee peittää pölysuojuksilla.

Jos lähtökuitu on kytkettävä toiseen kuituun, on suositeltavaa käyttää fuusioliitintä.

Ole hyvä ja ryhdy varotoimiin kosteutta, pölyä ja korroosiota vastaan; säilytä kuivassa paikassa.

Laadunvarmistus ja huoltopalvelu - 840nm 10mW 40nm SLD laajakaistavalolähde

Takuuaika:

Ilmainen korjaus tai vaihto muusta kuin ihmisperäisestä viasta 1 vuoden sisällä ostopäivästä. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana tarjotaan ilmaiset korjaus- tai vaihtopalvelut tuotteen laatuongelmista johtuviin vioihin. Box Optronics pidättää kuitenkin oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavissa tapauksissa takuuaikana:

(1) Luonnontekijöiden (esim. salama, pöly) tai ympäristövaikutusten aiheuttamat vahingot.

(2) Virheet, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Ilmeinen fyysinen vahinko, joka johtuu inhimillisestä virheestä.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vahinko tai menetys kuljetuksen aikana.
