1. Esittely 1064 nm 20 kHz ultrakapea viivanleveys kuitulaser

2. Tekninen Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Tuotetiedot

6. Turvallisen käytön opas

7. Tilaustiedot

8. Tietolomake ja testilomake

9. Tarjousehdot ja maksu

10. Toimitusaika

11. Käyttöohjeet ja Huolto

12. Laadunvarmistus ja Huoltopalvelu

Tuotteen esittely

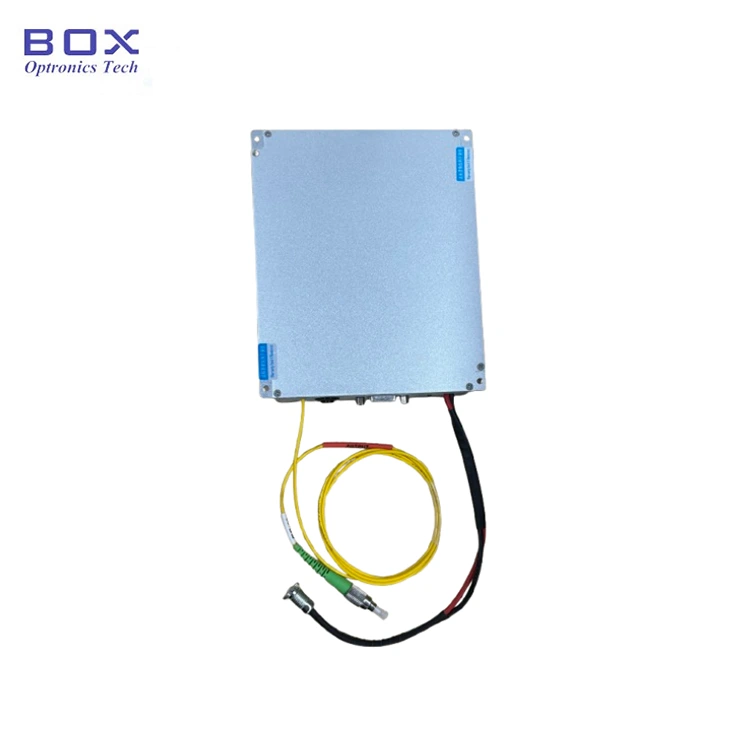

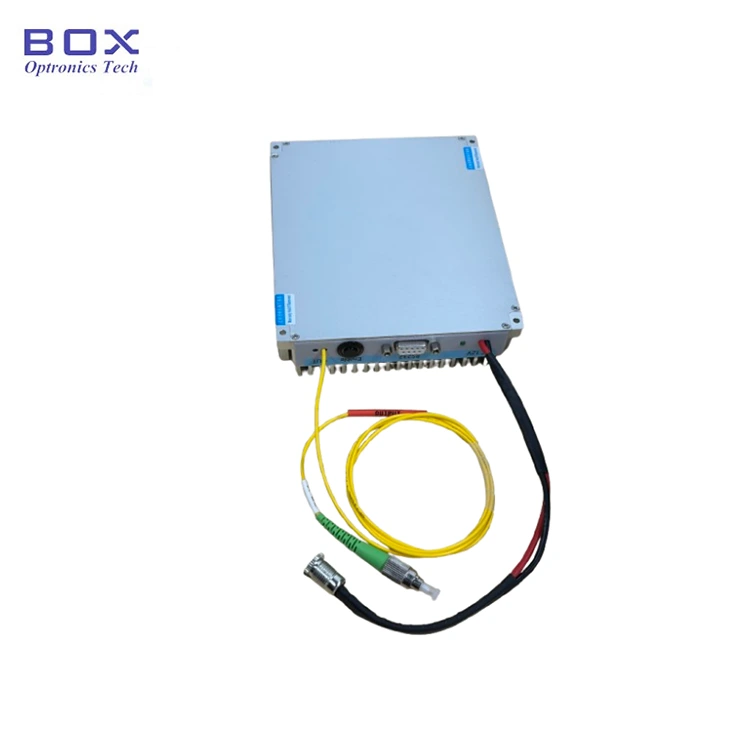

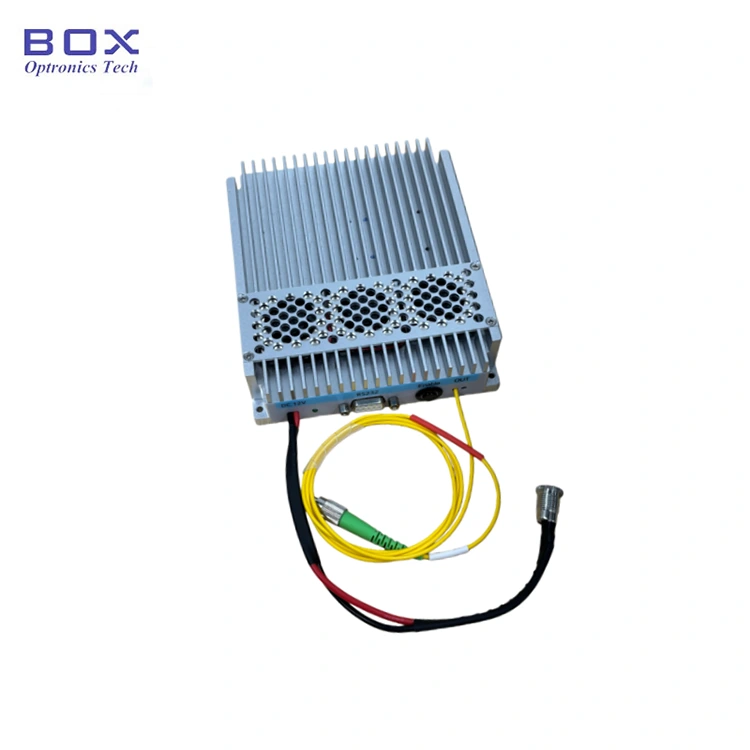

Tämä on 1064 nm:n 20 kHz:n ultrakapea viivaleveyskuitu Laser, joka käyttää kuituoptista DFB-laserontelorakennetta, joka tuottaa a yksi pitkittäismoodi kapea viivanleveys jatkuva aalto laser 1064 nm aallonpituuskaista. Lähtöteho 50/100/200/500/1000mW on valinnainen. Se tukee työpöytä- ja modulaarisia kokoonpanoja RS232-tiedonsiirrolla käyttöliittymä ja valvontaohjelmisto järjestelmän integrointiin. Sopii LiDARille, hydroakustiikka ja hajautettu valokuitutunnistin.

Tuote Tekniset tiedot

Tuotteen ominaisuudet

● Spektri viivanleveys ≤20KHz;

● Täyskuituinen DFB resonanssiontelo;

● Aallonpituus vakaa ilman tilahyppelyä.

Tuotesovellukset

● LiDAR;

● Akustinen anturit,hydrofonit;

● Kuitu Optinen hajautettu tunnistus.

Tuote Yksityiskohdat

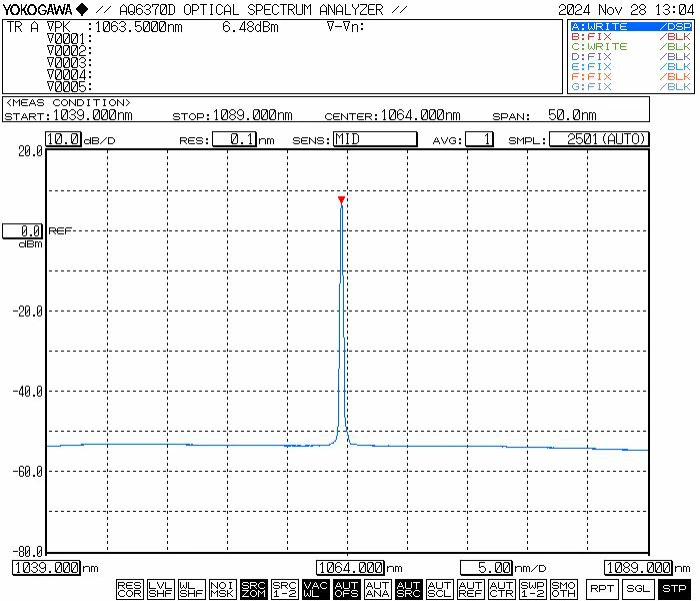

● Tyypillinen spektri: 1064 nm

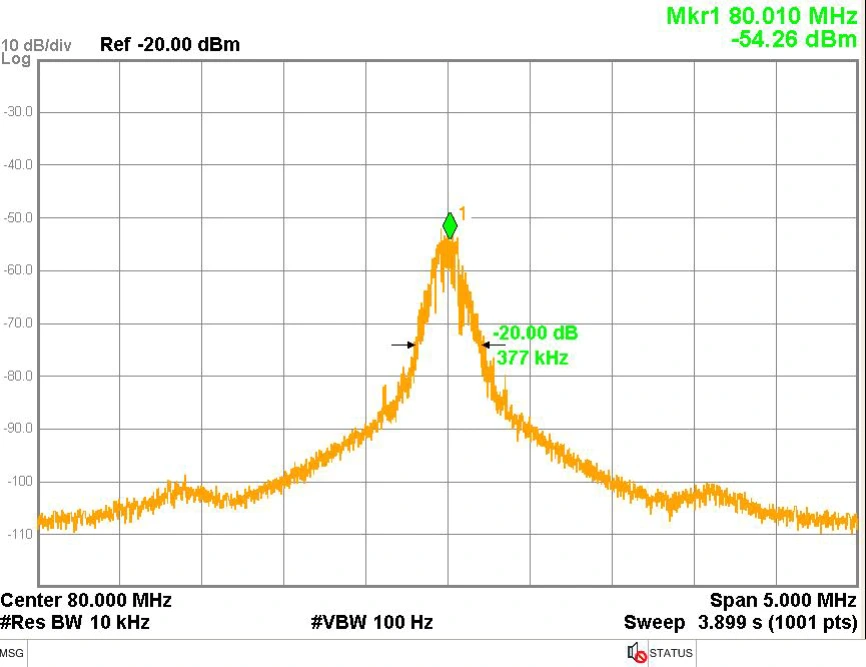

● Tyypillinen viivanleveys: 3 dB spektrin viivanleveys ≤ 20 KHz (vastaa 20 dB viivanleveyttä / 20)

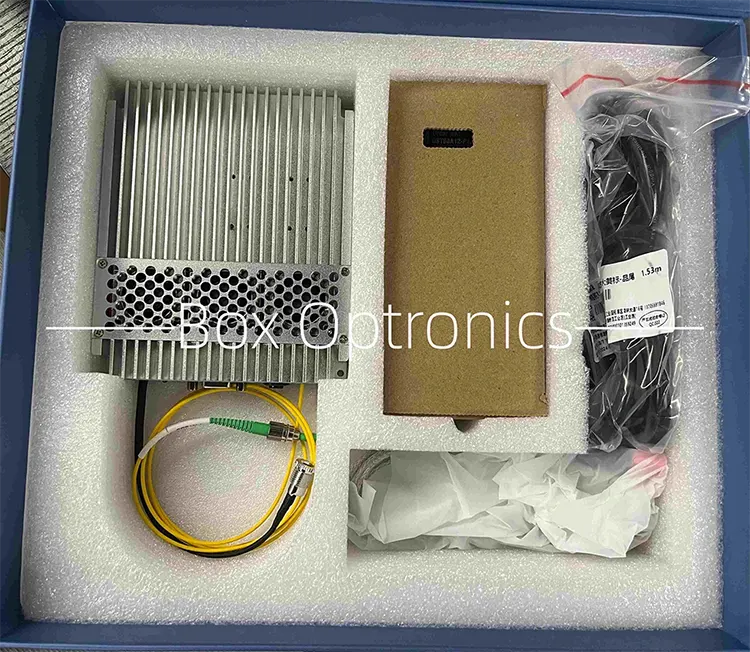

● Pakkausesimerkki

Toiminta Ohjeet

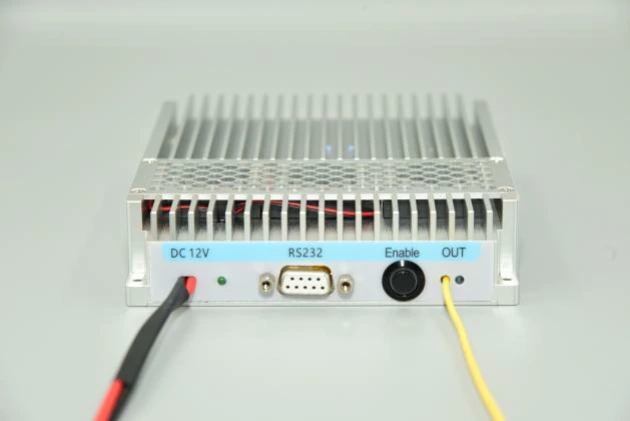

Vaihe 1. Ulkoasu: Moduuli sisältää a virtaliitin, virran merkkivalo, RS232-tiedonsiirtoliitäntä, lähtö aktivointikytkin ja laserlähtökuituportti.

Vaihe 2. Virtalähde: Virtaportti käyttää tavallinen DC5,5 × 2,1 mm käyttöliittymä. Käytä vain alkuperäistä sovitettua virtalähdettä (DC5V tai DC12V). Väärät virtalähteet voivat vahingoittaa valonlähdettä. U-muotoinen virtaliitin kaapeli kytkinvirtalähteeseen liittämistä varten on saatavilla pyynnöstä osoitteessa ostoaika.

Vaihe 3. Kuituoptiikan liittäminen Puskuri: Irrota pölysuojus kuituliittimestä ja tarkista päätypinnan varalta likaantumista tai vaurioita, ja varmista puhtaus ennen liittämistä muihin kuitulaitteita tai testauslaitteita. Suuritehoisissa malleissa fuusioliitos on suositellaan.

Setp4. Moduulin liittäminen isäntään Tietokone: Liitä moduuli mukana toimitetulla USB-RS232-sarjadatakaapelilla tietokone. Asenna erillinen sarjaohjain (toimitetaan valmistaja) viestinnän mahdollistamiseksi. Ilman ajuria, isäntäohjelmisto ei voi muodostaa yhteyttä moduuliin.

Vaihe 5. Ohjelmisto: isäntäohjelmiston avulla voidaan säätää lähtötehoa ja ohjata laserlähtöä kautta "SoftActive"-painiketta (katso käyttöliittymäkaavio alla). Ohjelmisto näyttää pumpun asetetun virran, lähtötehon ja lämpötilan valvontatilan.

Vaihe 6. Erityiset ohjelmistotoiminnot: Kuten kaaviossa näkyy, isännän käynnistämisen jälkeen tietokoneohjelmistoa, valitse ensin oikea sarjaportin numero "PortList" -sarjaporttiluettelo ja napsauta "OpenPort" -painiketta avataksesi sarjaportin. "Voima" ja "LDTemp" ikkunat näyttävät sitten moduulin nykyisen lähtötehon ja pumpun lämpötilan. Syötä pumpun käyttövirran arvo "Virta"-kenttään ja napsauta "SET"-painiketta. Asetukset tulevat voimaan ja valonlähde tuottaa optista tehoa vain, kun molemmat fyysiset painikkeet kytkevät valon päälle lähdemoduuli ja ohjelmiston "SoftActive"-painike käännetään päällä. Isäntätietokoneohjelmiston versionumeron on vastattava ohjelmistoa tuotteen testiraportissa määritetty versio; ohjelmistoversio löytyy kunkin tuotteen testiraportissa.

Vaihe 7. Parametrimuisti: Ohjelmiston kautta konfiguroidut asetukset ja tila ovat tallennetaan automaattisesti moduuliin sisäinen muisti. Isäntätietokoneyhteyttä ei tarvita, jos parametrit eivät sitä vaadi tarvitsevat muutosta.

Tilaus tietoja

esim.: NLFL-1064-50-T-SM-M

(Tilaustiedot: 1064nm 20kHz Ultra-Narrow Linewidth Fiber Laser, 50mW lähtöteho, tehosäädettävä, SM-kuitu, moduulipaketti).

Muita räätälöityjä vaatimuksia varten ota yhteyttä: sales06@boxoptronics.com

Tietolomake ja Testitaulukko

Datasheet

Tarjousehdot ja maksu

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee sen käyttöä EXW. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa toimituskulut etukäteen tuotteet.

(3) Muu

● Maksuehdot

PayPal ja T/T ovat saatavilla.

läpimenoaika

Tuotanto kestää 10-15 työpäivää. (Jos niitä on sisällä varastossa, se toimitetaan nopeammin.)

Kansainvälinen logistiikka voi viedä 3-5 työpäivää.

Käyttöohjeet ja Huolto

● Ei ole suositeltavaa kytkeä ja irrottaa ulostuloa usein kuituliittimiä, jotta vältetään pölykontaminaatio, joka voi johtaa lisääntyneeseen pölyyn kuituliittimen päätypinnan kiinnityshäiriö tai palaminen.

● Puhdista kuituliittimet nukkaamattomalla pyyhkeellä ja tarkista a kuidun päädyn ilmaisin ennen kytkentää. Liitä/irrota aina kuidut ilman virtaa päätypinnan palamisen välttämiseksi. Kuituoptisten liittimien tulee olla peitetty pölysuojuksilla.

● Jos lähtökuitu on kytkettävä toiseen kuituun, se on fuusioliittimen käyttöä suositellaan.

● Kun käynnistät, varmista ensin, että virtakytkin ja avainkytkin sammuvat ja kytke sitten virtalähde. Ensin sammutettaessa sammuta virta-avain ja irrota virtalähde ulostulon jälkeen merkkivalo sammuu. Älä katkaise virtalähdettä suoraan, kun valonlähde toimii.

● Kiinnitä huomiota kosteuden-, pöly- ja korroosionesto ja säilytä se kuivassa paikassa.

Laadunvarmistus ja Huoltopalvelu

● Takuuaika:

Ilmainen korjaus tai vaihto ei-ihmisperäisiin vioihin 1 vuosi ostosta. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana ilmaiset korjaus- tai vaihtopalvelut tarjotaan tuotteen laatuongelmista johtuvien vikojen varalta. Kuitenkin Box Optronics pidättää oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavassa tapaukset takuuajan sisällä:

(1) Luonnollisten tekijöiden (esim. salama, pöly) aiheuttamat vahingot tai ympäristövaikutuksia.

(2) Toimintahäiriöt, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Inhimillisen erehdyksen aiheuttama ilmeinen fyysinen vahinko.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vauriot tai menetys kuljetuksen aikana.
