1550 nm 3 kHz ultrakapea viivanleveys kuitulaser

Sisällysluettelo

1. Esittely 1550 nm 3 kHz ultrakapea viivanleveys kuitulaser

2. Tekninen Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Tuotetiedot

6. Turvallisen käytön opas

7. Tilaustiedot

8. Tietolomake ja testilomake

9. Tarjousehdot ja maksu

10. Toimitusaika

11. Käyttöohjeet ja Huolto

12. Laadunvarmistus ja Huoltopalvelu

Tuotteen esittely

Tämä on 1550 nm:n 3 kHz:n ultrakapea viivaleveyskuitu Laser käyttää erbium-seostettua kuitua DFB laserontelorakennetta CW-lähdöllä teho 50/100/200/500/1000mW valinnainen, 3dB kaistanleveys alle 3kHz, aallonpituus vakaa ilman tilahyppelyä. Se tukee työpöytä- ja modulaarisia kokoonpanoja RS232-tietoliikennerajapinnalla ja järjestelmän valvontaohjelmistolla integraatio. Soveltuu hajautettuun mittaukseen ja niin edelleen.

Tuote Tekniset tiedot

Tuotteen ominaisuudet

● Spektri viivanleveys ≤3 KHz;

● Täyskuituinen DFB resonanssiontelo;

● Aallonpituus vakaa ilman tilahyppelyä;

● DB9 Naaraskommunikaatio (RS232) helpottaa integrointia.

Tuotesovellukset

● LiDAR;

● Akustinen anturit, hydrofonit;

● Kuitu Optinen hajautettu tunnistus.

Tuotetiedot

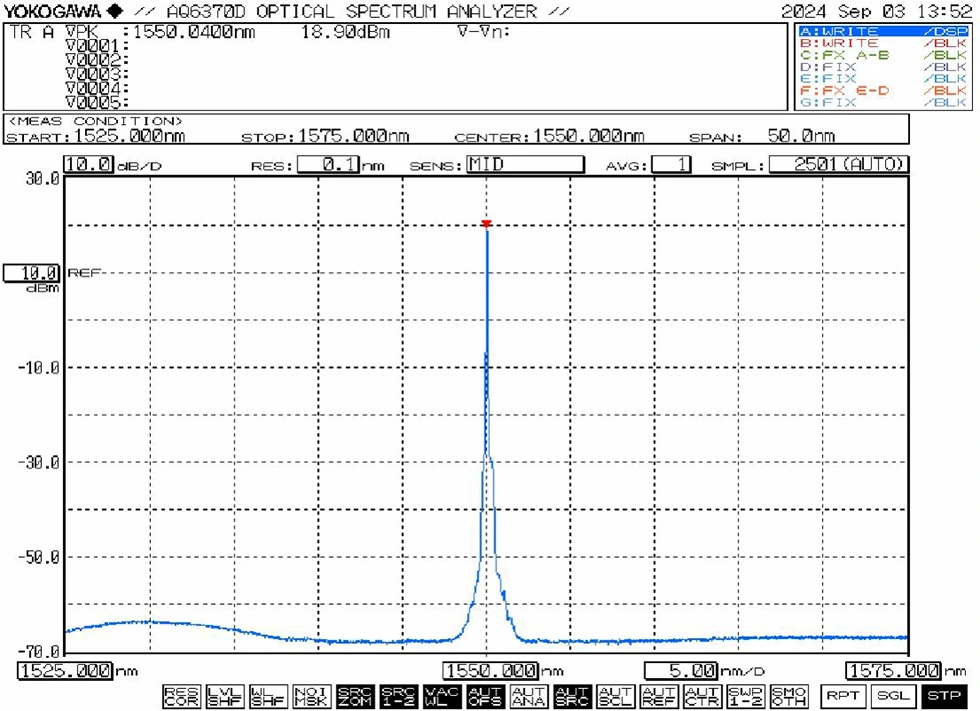

● Tyypillinen spektri: 1550 nm

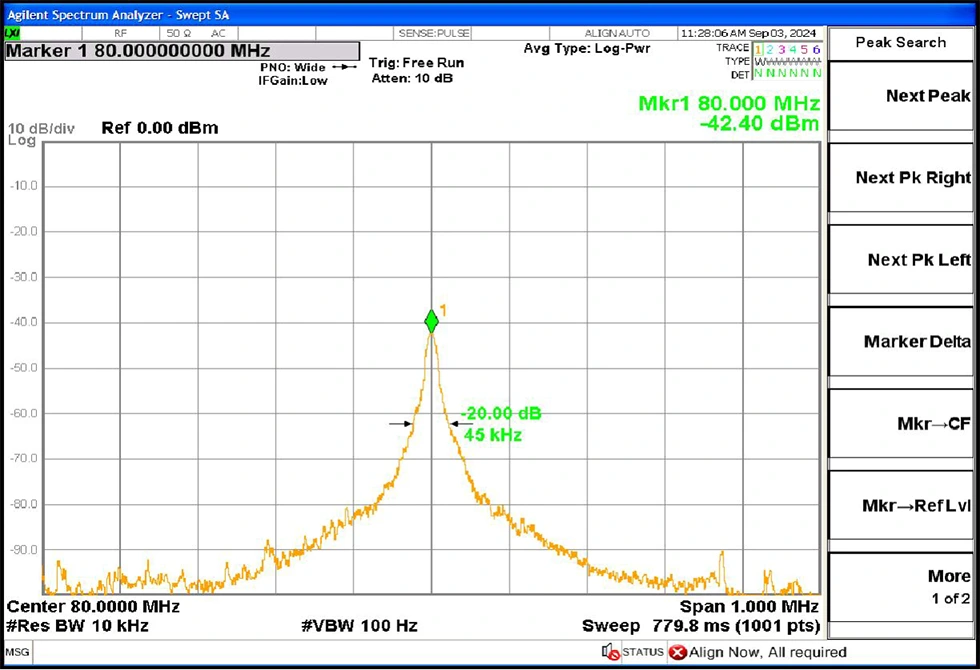

● Tyypillinen viivanleveys: 3 dB spektrin viivanleveys ≤ 3 KHz (vastaa 20 dB viivanleveyttä / 20)

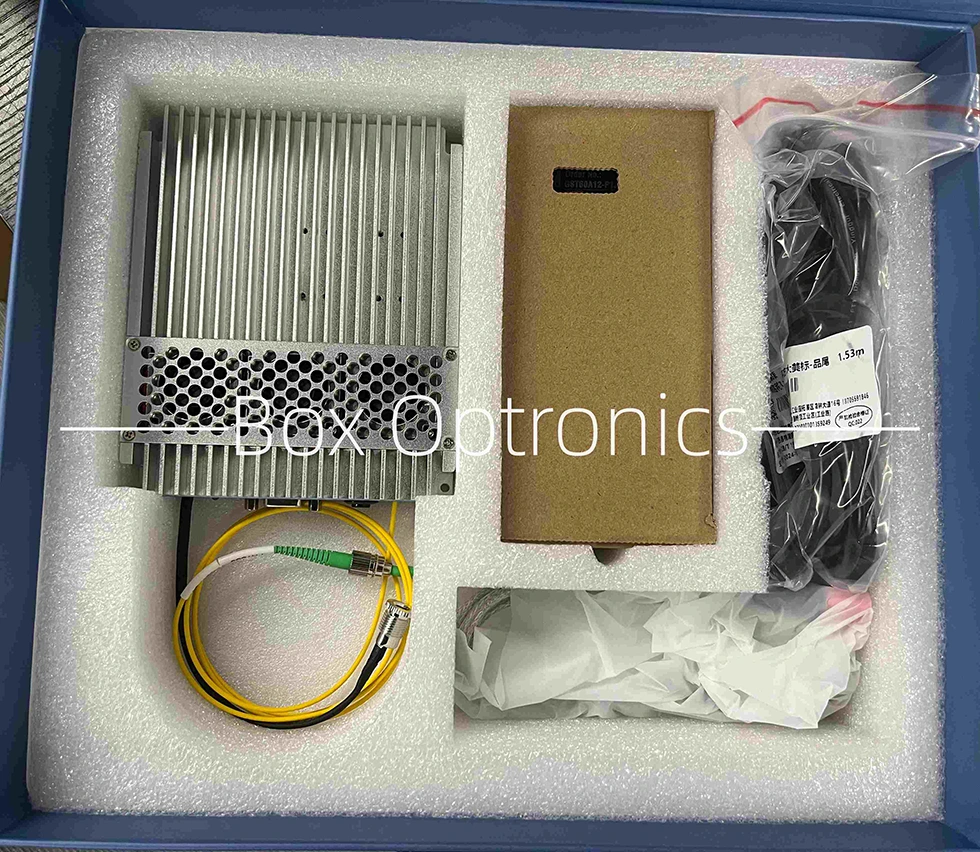

● Pakkausesimerkki

Toiminta Vaiheet

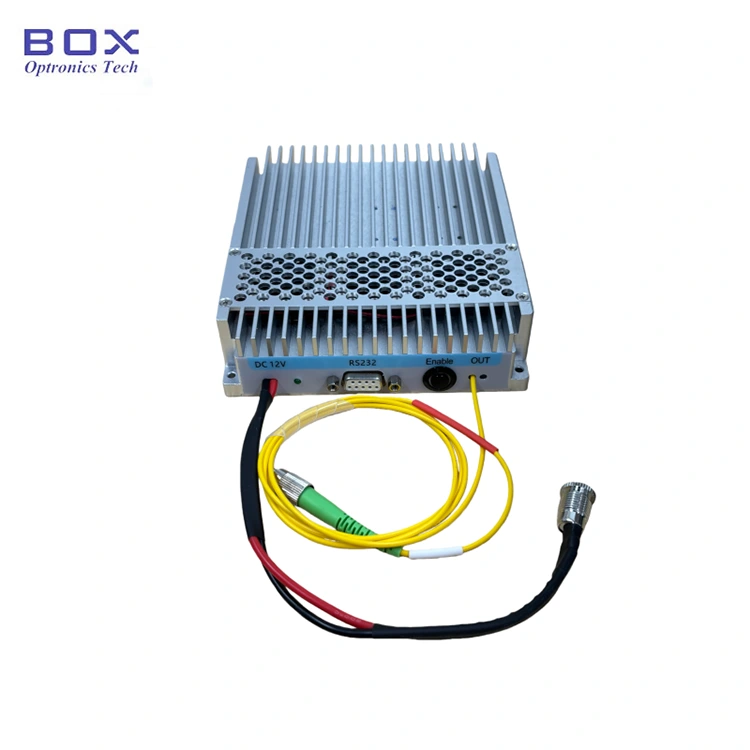

1. Ulkonäkö: Moduuli sisältää virtaliittimen, virran merkkivalon, RS232:n viestintäliitäntä, lähdön aktivointikytkin ja laserlähtökuituportti.

2. Teho Syöttö: Virtaportissa käytetään tavallista DC5,5 × 2,1 mm -liitäntää. Käytä vain alkuperäistä sovitettua virtalähdettä (DC5V tai DC12V). Väärät virtalähteet voivat vahingoittaa valonlähdettä. U-muotoinen liitäntävirtakaapeli kytkinvirtalähteeseen kytkemistä varten on saatavilla pyytää ostohetkellä.

3.Yhdistäminen kuituoptinen jumpperi: Irrota pölysuojus kuituliitin, tarkasta päätypinta likaantumisen tai vaurioiden varalta ja varmista puhtaus ennen liittämistä muihin kuituihin tai testilaitteisiin. varten suuritehoisissa malleissa fuusioliitos on suositeltavaa.

4.Yhdistäminen moduuli isäntätietokoneeseen: Käytä mukana toimitettua USB-RS232-sarjadatakaapeli moduulin liittämiseksi tietokoneeseen. Asenna erillinen sarjaohjain (valmistajan toimittama) tiedonsiirron mahdollistamiseksi. Ilman ohjainta isäntäohjelmisto ei voi muodostaa yhteyttä moduuliin.

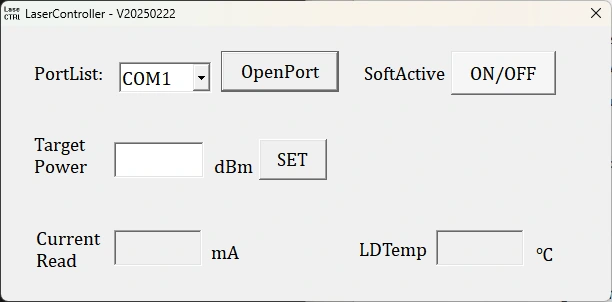

5. Ohjelmisto: Isäntäohjelmisto sallii Säädä lähtötehoa ja ohjaa laserlähtöä "SoftActive"-painike. Ohjelmisto näyttää pumpun asetetun virran, tehon tehon ja lämpötilan valvontatila.

6. Parametrimuisti: Asetukset ja ohjelmiston kautta konfiguroidut tilat tallennetaan automaattisesti moduuliin sisäinen muisti. Isäntätietokoneyhteyttä ei tarvita, jos parametrit eivät sitä vaadi tarvitsevat muutosta.

Tilaus tietoja

esim.: NLFL-1550-50-T-SM-M

(Tilaustiedot: 1550nm 3kHz Ultra-Narrow Linewidth Fiber Laser, 50mW lähtöteho, tehosäädettävä, SM-kuitu, moduulipaketti).

Muita räätälöityjä vaatimuksia varten ota yhteyttä: sales06@boxoptronics.com

Tietolomake ja Testitaulukko

Datasheet

Testitaulukko

Tarjousehdot ja maksu

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee sen käyttöä EXW. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa toimituskulut etukäteen tuotteet.

(3) Muu

● Maksuehdot

PayPal ja T/T ovat saatavilla.

läpimenoaika

Tuotanto kestää noin 15 työpäivää. (Jos niitä on varastossa, toimitus on nopeampi.)

Kansainvälinen logistiikka voi viedä 3-5 työpäivää.

1. Käyttöohjeet ja huolto - 1550nm 3kHz erittäin kapea viivanleveys Kuitu laser

● Vältä toistuvaa kuituliittimien kytkemistä/irrottamista estääksesi pölyn kerääntyminen ja päätypinnan vauriot.

● Puhdista kuituliittimet nukkaamattomalla pyyhkeellä ja tarkista a kuidun päädyn ilmaisin ennen kytkentää. Liitä/irrota aina kuidut ilman virtaa päätypinnan palamisen välttämiseksi. Sulje käyttämättömät liittimet pölysuojuksilla.

● Säilytä laitetta kuivassa, kosteudettomassa ympäristössä.

Laadunvarmistus ja Huoltopalvelu

● Takuuaika:

Ilmainen korjaus tai vaihto ei-ihmisperäisiin vioihin 1 vuosi ostosta. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana ilmaiset korjaus- tai vaihtopalvelut tarjotaan tuotteen laatuongelmista johtuvien vikojen varalta. Kuitenkin Box Optronics pidättää oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavassa tapaukset takuuajan sisällä:

(1) Luonnollisten tekijöiden (esim. salama, pöly) aiheuttamat vahingot tai ympäristövaikutuksia.

(2) Toimintahäiriöt, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Inhimillisen erehdyksen aiheuttama ilmeinen fyysinen vahinko.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vauriot tai menetys kuljetuksen aikana.
