1310nm DFB 100KHz BTF kapealinjainen laser

Sisällysluettelo

1. 1310nm:n käyttöönotto DFB 100KHz BTF kapealinjainen laser

2. Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Tuotetiedot

6. Tilaustiedot

7. Datasheet

8. Tarjous- ja maksuehdot

9. läpimenoaika

10. Käyttöohjeet

11. Laadunvarmistus ja Huoltopalvelu

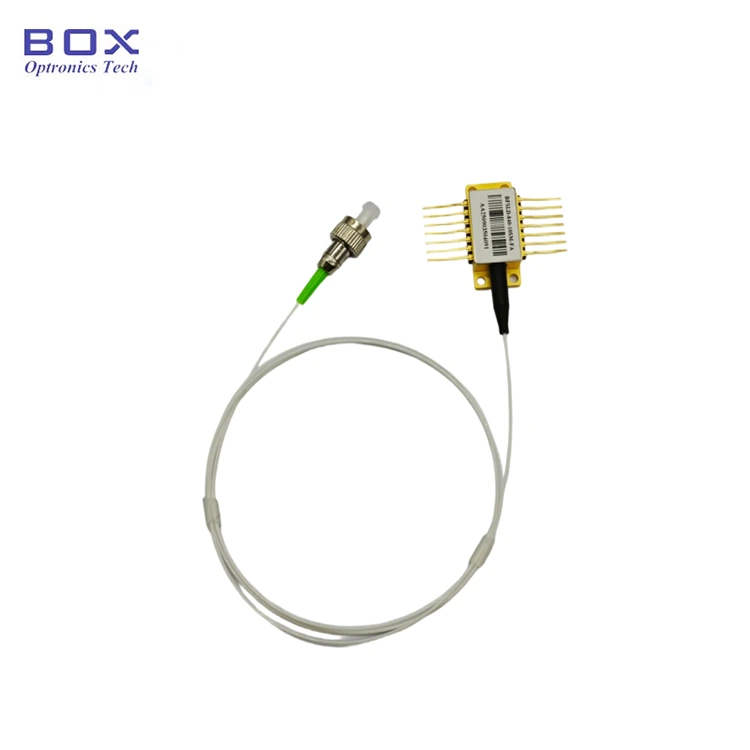

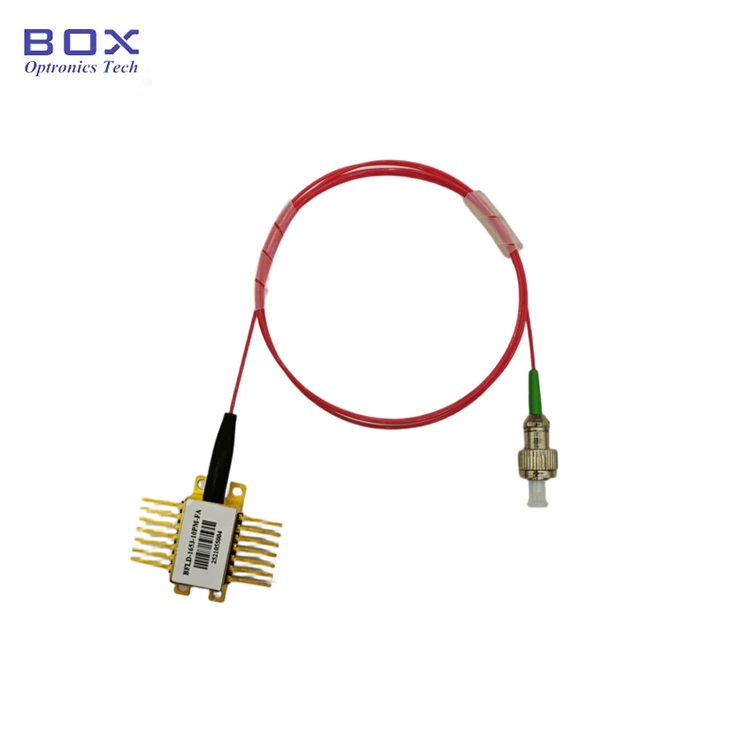

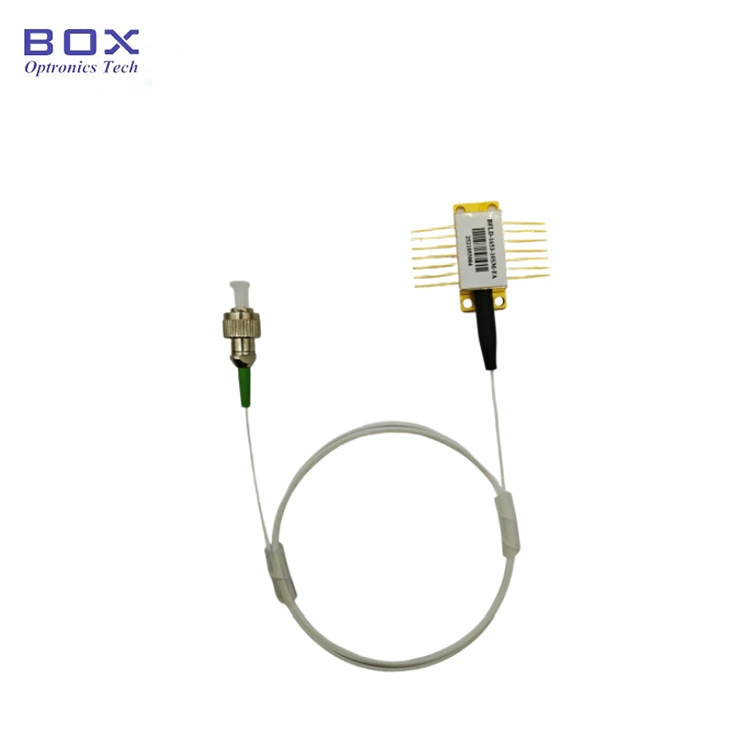

Tuotteen esittely

1310nm DFB 100KHz BTF kapeaviivainen laser on korkean suorituskyvyn laser, joka on suunniteltu Lidar-, tuulitutka- ja optisiin sovelluksiin kuitutunnistus ja yhtenäinen viestintä. Siinä on lähtöteho jopa 100 mW, 3 dB:n kaistanleveys alle 100 kHz ja matala kynnysvirta. Valinnainen SM/PM-kuitu, laaja käyttölämpötila ja korkea luotettavuus. Käytä ESD-suojauksen alla ja säädä taajuusmuuttajan virtaa ja lämpötilaa tiukasti ja välttää ylivirtavaurioita.

Tuote Tekniset tiedot

Tuotteen ominaisuudet

● SMF-28e tai PM1310 letku;

● Lähtöteho >100mW

● kapea viivanleveys <100KHz;

● 14-nastainen BTF-paketti, jossa TEC, optinen eristin, ja Monitor PD.

Tuotesovellukset

● Lidar;

● Tuulitutka;

● Optinen kuitu anturi;

● Johdonmukaista viestintää.

Tuote Yksityiskohdat

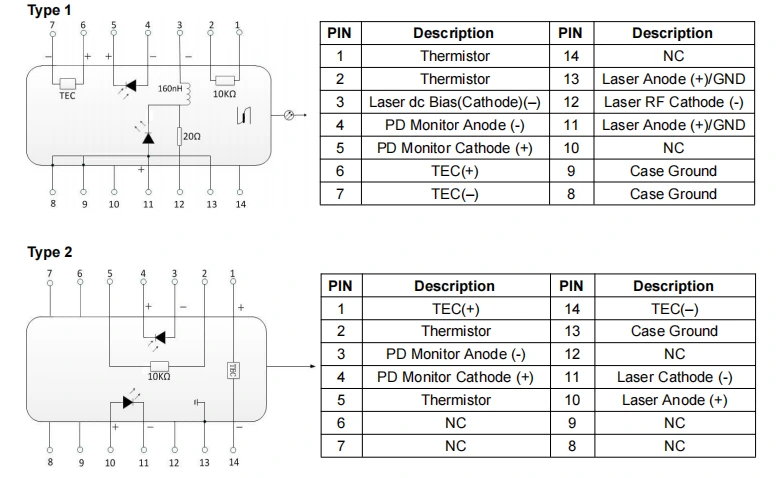

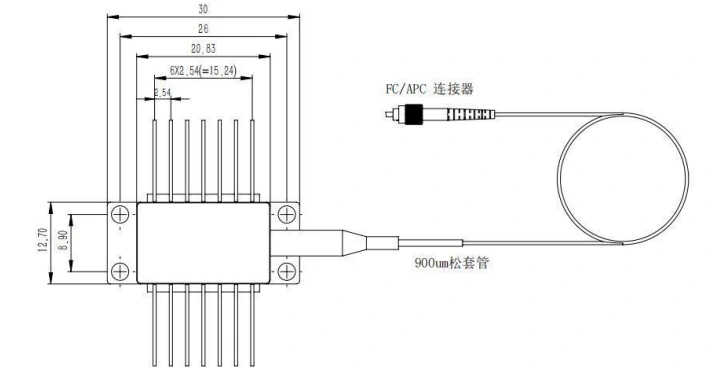

● Pakkauksen piirustus ja PIN-OUT-määritelmä (yksikkö:mm) -1310nm DFB 100KHz BTF kapealinjainen laser

● FAQ

(1) Onko mahdollista muuttaa aallonpituutta säätämällä virtaa? Mikä on alue?

--Kyllä. Nykyinen aallonpituuskerroin on 0,01 nm/mA, ja lämpötilan aallonpituuskerroin on 0,1 nm/℃. WL-säätöalue on noin ~keskellä WL+/- 1 nm

(2) Mikä on viivan leveys? Annatko normaalin viivanleveyden LD?

--3 dB linjan leveys on alle 100 kHz. MHz-tason LD on saatavana.

(3) Mikä on tehonsäätöalue?

--10-100 %

(4) Tarjoatko suojaavan kuituputken ja kuituliittimen?

--Kyllä. 900um löysä putki ja FC/APC, SC/APC tai muut liittimet ovat valinnainen.

Tilaus tietoja

esim.: BNLD-1310-11HPM-FA

(Tilaustiedot: 1310nm DFB 100KHz BTF kapealinjainen laser, 100mW lähtöteho, PM-kuidulla, FC/APC-liittimellä, tyyppi1 pin-out).

Muita räätälöityjä vaatimuksia varten ota yhteyttä: sales06@boxoptronics.com

Datasheet

Datasheet

Tarjousehdot ja maksu

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee sen käyttöä EXW. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa toimituskulut etukäteen tuotteet.

● Maksuehdot

PayPal ja T/T ovat saatavilla.

läpimenoaika

Tuotanto kestää noin 10 työpäivää. (Jos niitä on varastossa, toimitus on nopeampi.)

Kansainvälinen logistiikka voi viedä 3-5 työpäivää.

Toiminta Huomautuksia

● Optiset kuidut ovat hauraita; älä käytä kuitua laitteen vetämiseen. Kun asetat laitetta paikalleen tai irrotat sen pistorasiasta, älä kohdista siihen painetta tai vedä laitteen kotelon takana olevasta holkista. Laitteisiin varustettu liittimillä, varmista, että sekä laite että kuituliitin nostetaan samanaikaisesti asennuksen tai poiston aikana.

● Jos tapit vaativat juottamista, juotoslämpötila ei saa olla yli 260°C, ja juotosaika ei saa ylittää 10 sekuntia. Erityistä on kiinnitettävä huomiota seuraaviin: juottamisen aikana laitteen on oltava virrattomassa tilassa ja juotosraudan on oltava kunnossa maadoitettu.

● Älä koskaan käytä korkeaa virtaa suoraan käynnistyksen aikana, esim tämä saattaa vahingoittaa sirua. Sen sijaan käynnistä laite nykyisellä tasolla lähelle sirun kynnystä ja lisää sitten vähitellen virtaa pieniksi kasvaa, kunnes haluttu taso on saavutettu.

● Ennen kuin käynnistät kaikki komponentit, aktivoi ensin jäähdytin ja jatka sitten asteittaisilla käynnistysvaiheilla estääksesi sirun ylikuumenemisen ja ylikuormitus.

Laadunvarmistus ja Huoltopalvelu

● Takuuaika:

Ilmainen korjaus tai vaihto ei-ihmisperäisiin vioihin 1 vuosi ostosta. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana ilmaiset korjaus- tai vaihtopalvelut tarjotaan tuotteen laatuongelmista johtuvien vikojen varalta. Kuitenkin Box Optronics pidättää oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavassa tapaukset takuuajan sisällä:

(1) Luonnollisten tekijöiden (esim. salama, pöly) aiheuttamat vahingot tai ympäristövaikutuksia.

(2) Toimintahäiriöt, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Inhimillisen erehdyksen aiheuttama ilmeinen fyysinen vahinko.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vauriot tai menetys kuljetuksen aikana.
