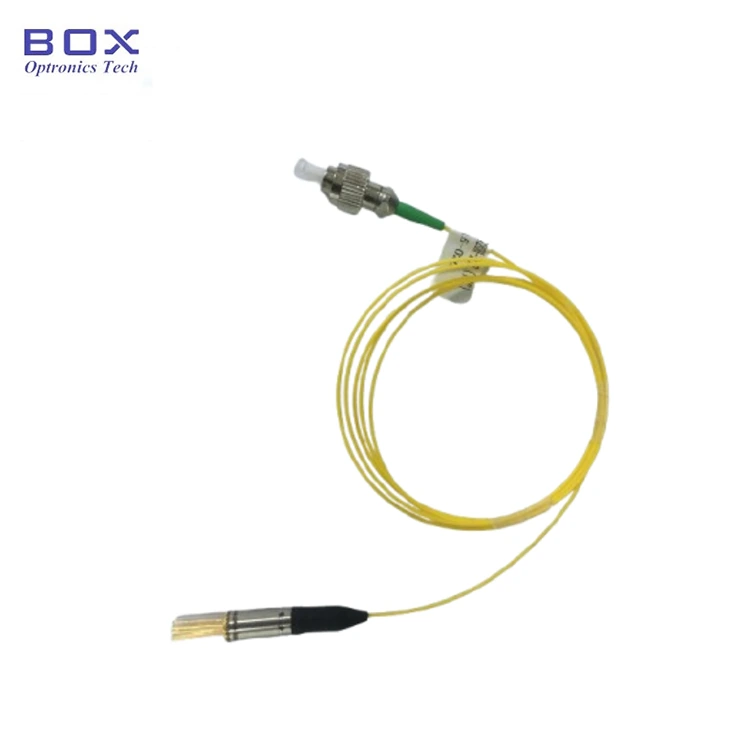

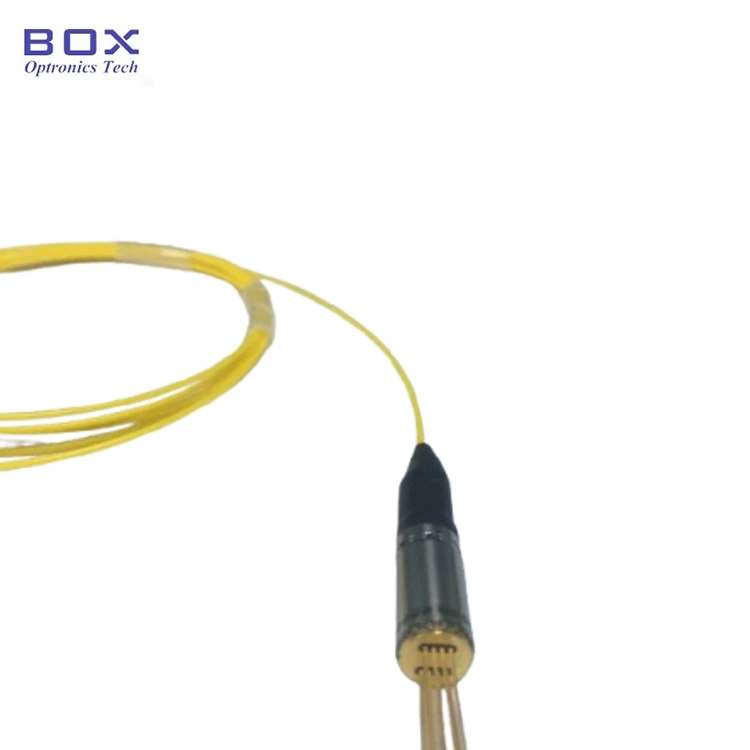

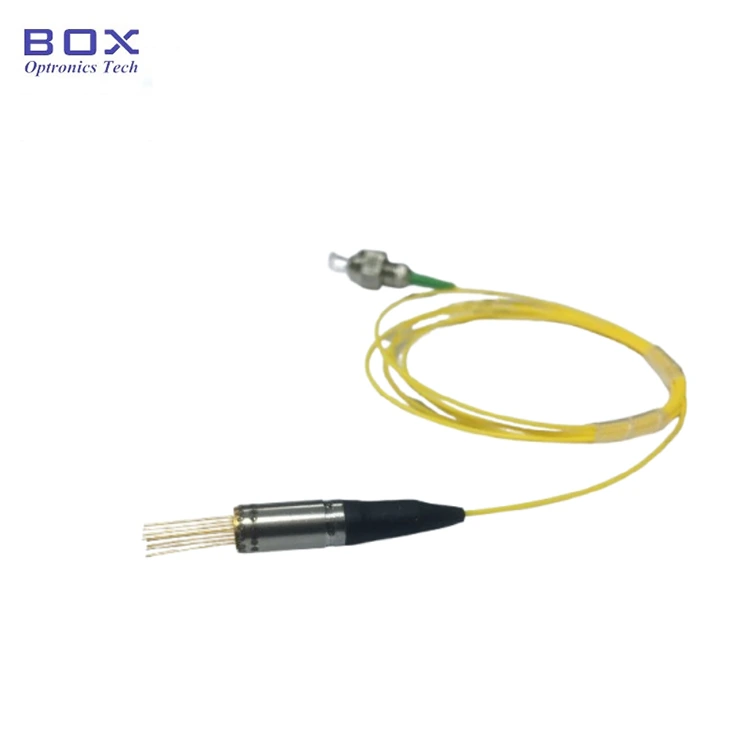

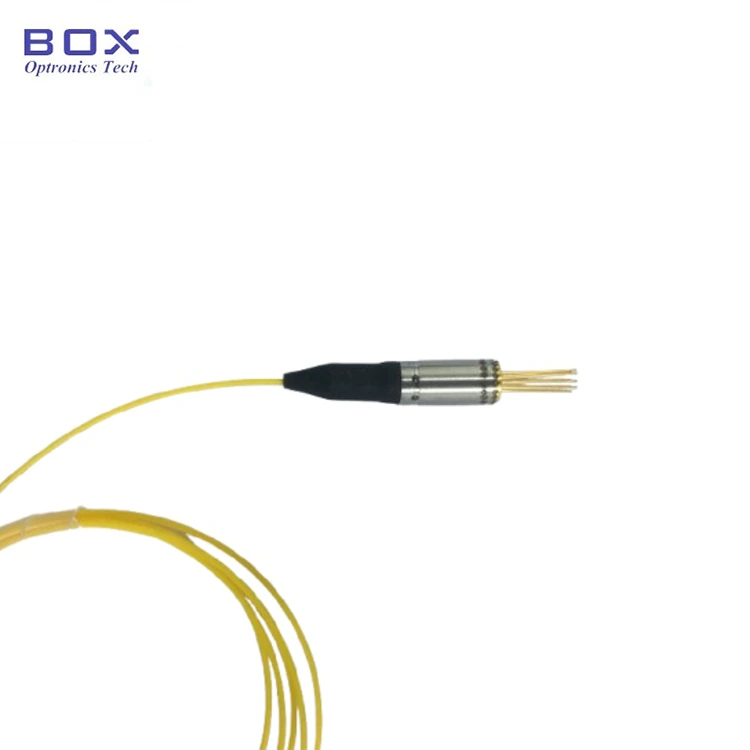

1550 nm kapealinjainen koaksiaalinen DFB-laser

Tuotteen yleiskatsaus - 1550 nm:n kapealinjainen koaksiaalinen DFB-laser

Box Optronicsin 1550 nm:n kapealinjainen koaksiaalinen DFB-laser on TEC-jäähdytetty hajautettu takaisinkytkentälaser, joka on suunniteltu LiDAR-etäisyysjärjestelmiin ja autonomisiin ajosovelluksiin. Se toimii 1550 nm:n keskiaallonpituudella ja tarjoaa ≥2mW optisen ulostulon yksimuotokuidun kautta ja spektrin viivaleveyden ≤500kHz mitattuna itseheterodyne-menetelmällä. Laserissa on termosähköinen jäähdytin (TEC), termistori, InGaAs PIN -monitorivalodiodi ja optinen eristin kompaktissa koaksiaalipakkauksessa, jossa on FC/APC- tai SC/APC-kuitupatsas.

Tärkeimmät ominaisuudet -1550nm kapealinjainen koaksiaalinen DFB-laser

· Keskiaallonpituus: 1550 nm, +/-3 nm WL-toleranssi

· Kapea spektrin viivanleveys: ≤500 kHz (itseheterodynemittausmenetelmä)

· Optinen lähtöteho: vähintään 2 mW (SM-kuitulähtö)

· Sisäänrakennettu optinen eristin: ≥30 dB:n eristys

· Integroitu termosähköinen jäähdytin (TEC) ja termistori

· Sisäänrakennettu InGaAs PIN-näytön valodiodi

· Alhainen melu, vähäinen särö

· Korkea luotettavuus ja pitkä käyttöikä

Tyypilliset sovellukset -1550 nm kapealinjainen koaksiaalinen DFB-laser

· FMCW LiDAR -järjestelmät autonomiseen ajamiseen ja ADAS:iin

· Koherentti LiDAR samanaikaiseen etäisyyden ja nopeuden mittaukseen

· LiDAR-järjestelmät 3D-kuvaukseen ja autonomiseen navigointiin

· Teolliset LiDAR-järjestelmät robotiikkaan, AGV-navigointiin ja automaatioon

· Koherentit optisen viestinnän testijärjestelmät ja optiset mittauslaitteet

· Hajautetut kuituoptiset anturijärjestelmät

· Optinen taajuusalueen reflektometria (OFDR)

· Fotonics-tutkimus ja laboratoriokoherentit havaitsemiskokeet

· OEM-integrointi LiDAR-moduuleihin, autojen antureisiin ja teollisuusanturilaitteisiin

Tuotteen tekniset tiedot -1550nm kapealinjainen koaksiaalinen DFB-laser

Absoluuttiset maksimiarvot (Tc = 25 °C)

Optiset-sähköiset ominaisuudet (Tc = 25°C)

TEC ja termistorin ominaisuudet

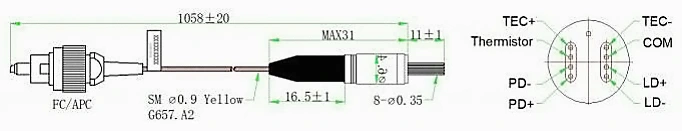

Paketin ja PIN-koodin määritelmä

Pakkaustyyppi: Koaksiaalinen hermeettinen pakkaus TEC:llä

Sisäänrakennetut komponentit: optinen eristin, lämpösähköinen jäähdytin (TEC), termistori, InGaAs PIN-näytön valodiodi

Tilaustiedot -1550nm kapealinjainen koaksiaalinen DFB-laser

Mallin nimikkeistö

BLD - X XX XX X - X XX (XX)

Esimerkki: BLD-ND5502H-IFA(TEC)

Tietolehti -1550nm kapealinjainen koaksiaalinen DFB-laser

Datasheet

Usein kysytyt kysymykset (FAQ)

K: Mitä "kapea viivanleveys" tarkoittaa ja miksi se on tärkeä LiDARille?

V: Spektrin viivaleveys tarkoittaa laserin optisen taajuusspektrin leveyttä. Tämän laserin viivanleveys on < 500 kHz, mitattuna itseheterodyne-menetelmällä. Kapeampi viivanleveys johtaa yleensä pidempään koherenssin pituuteen, mikä on tärkeää koherenteille ilmaisutekniikoille, kuten FMCW LiDAR.

FMCW LiDAR -järjestelmissä lähetetyt ja heijastuneet optiset signaalit häiritsevät etäisyyden ja nopeuden mittaamiseen käytettävän lyöntisignaalin muodostamista. Kapea viivanleveys laser auttaa säilyttämään koherenssin, vähentämään vaihekohinaa ja parantamaan mittausherkkyyttä pitkän kantaman ja korkean resoluution sovelluksissa.

K: Mitä eroa on tällä koaksiaalisella kapealinjaisella laserilla ja perhospakatulla DFB-laseerilla?

V: Ensisijainen ero on pakkauksen muototekijä. Tämä tuote käyttää kompaktia koaksiaalipakettia, jossa on integroitu TEC, termistori, monitorivalodiodi ja optinen eristin, mikä tekee siitä sopivan ahtaisiin LiDAR-moduuleihin ja kuitukytkettyihin OEM-integraatioihin.

Butterfly-pakatut DFB-laserit tarjoavat tyypillisesti enemmän sähköisiä rajapintoja ja suuremman joustavuuden laboratoriojärjestelmille, tietoliikennelaitteille ja sovelluksille, jotka edellyttävät räätälöityjä lämpö- tai sähkösuunnittelua.

Sopiva paketti riippuu järjestelmävaatimuksista, mukaan lukien koko, lämmönhallinta, sähköinen rajapinta ja integrointitapa.

K: Onko 1550 nm aallonpituus silmäturvallinen autoteollisuuden LiDARille?

V: 1550 nm:n aallonpituusaluetta pidetään yleensä silmille turvallisempana LiDAR-sovelluksissa verrattuna lyhyempiin aallonpituuksiin, kuten 905 nm. Noin 1550 nm:ssä silmän eturakenteiden absorptio vähentää merkittävästi verkkokalvon altistumista, minkä ansiosta LiDAR-järjestelmät voivat saavuttaa korkeammat sallitut optiset tehotasot sovellettavien laserturvallisuusstandardien mukaisesti.

Lopullinen silmäturvallisuusluokitus riippuu koko järjestelmän suunnittelusta, mukaan lukien lähtöteho, säteen hajonta, modulaatiomuoto, altistuksen kesto ja standardien, kuten IEC 60825, noudattaminen.

K: Mikä on vähimmäistilausmäärä (MOQ)?

V: MOQ on 2kpl.
