1030nm 200mW 100kHz DFB Butterfly laserdiodi

Sisällysluettelo

1. 1030nm:n käyttöönotto 200mW 100kHz DFB Butterfly-laserdiodi

2. Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Tuotetiedot

6. Tilaustiedot

7. Tietolomake ja testilomake

8. Tarjous- ja maksuehdot

9. läpimenoaika

10. Käyttöohjeet

11. Laadunvarmistus ja Huoltopalvelu

Tuotteen esittely

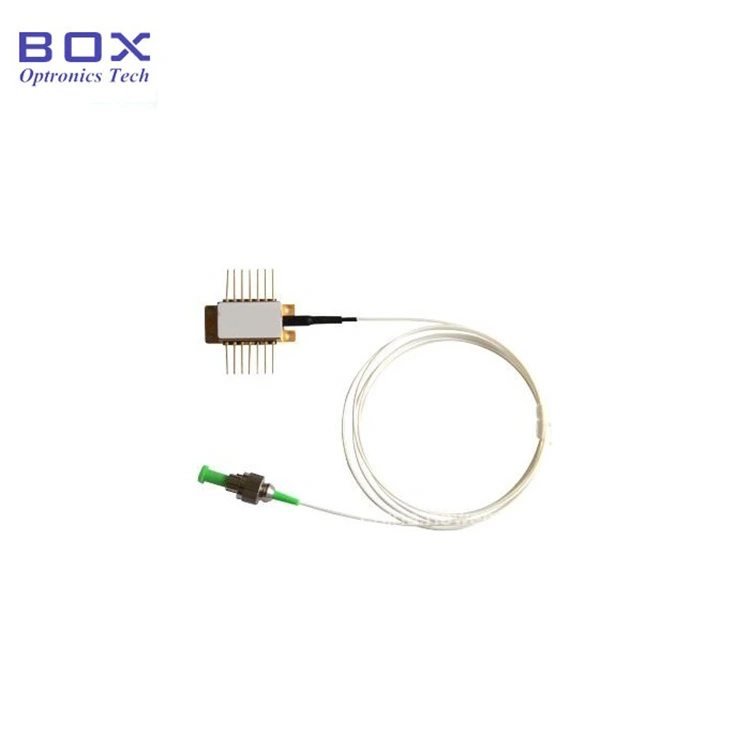

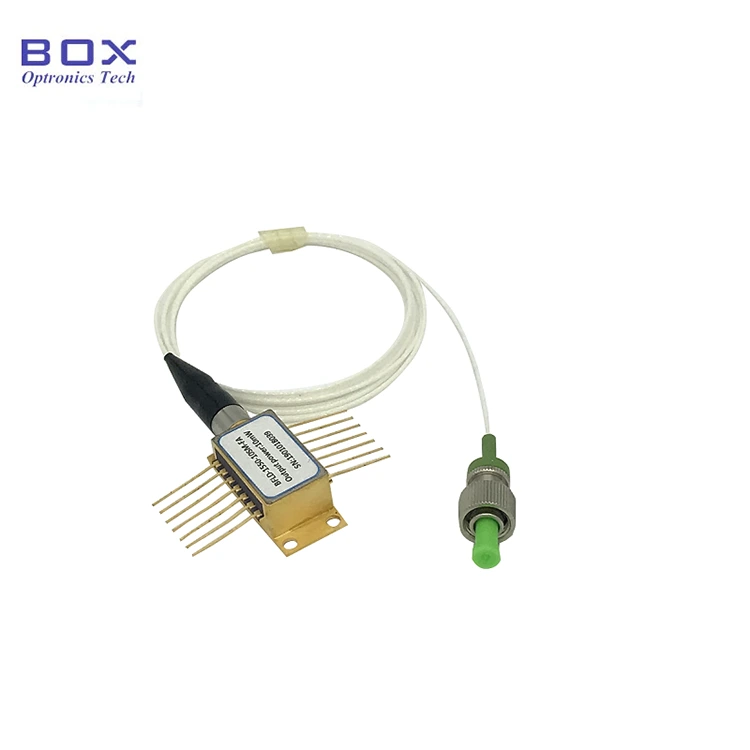

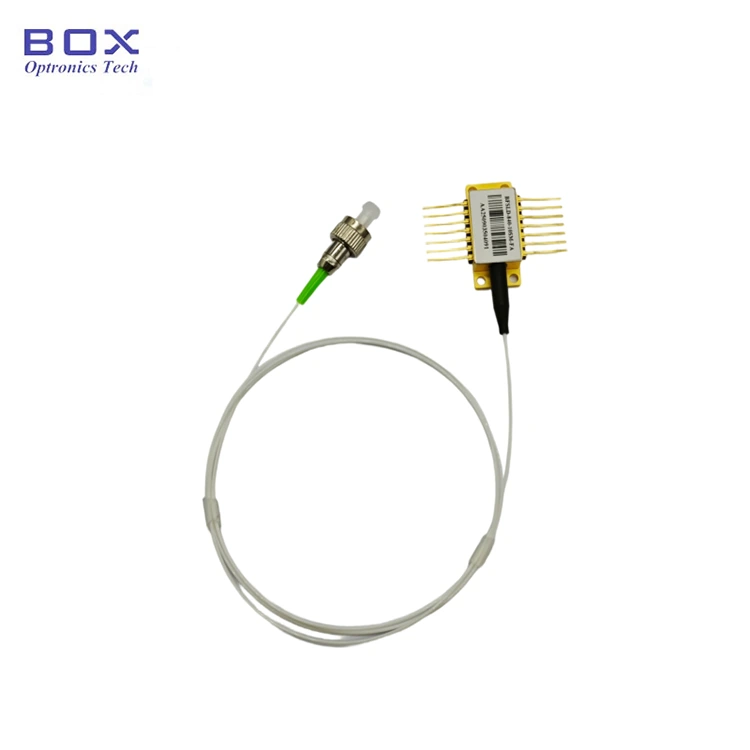

Tämä on 1030nm 200mW 100kHz DFB Butterfly Laser Diodi, +/-2nm aallonpituuden toleranssi, 14-nastainen standardi perhospaketti, ja PM980 kuitu. Siinä on korkea lähtöteho ja kapea linjaleveys integroi TEC:n ja termistorin. Soveltuu optiseen tunnistukseen ja kuvantamiseen. Ole hyvä käytä sitä ESD-suojauksen alla.

Tuote Tekniset tiedot

Tuotteen ominaisuudet

● PM980 kuitua letku;

● 200mW korkea lähtöteho;

● Alle 100 kHz kapea viivanleveys;

● 14-nastainen BTF-paketti, jossa TEC, termistori ja Monitor PD.

Tuotesovellukset

● Lidar;

● Kuituoptinen anturi;

● Spektroskopia;

● Siemenlähde lasereille.

Tuote Yksityiskohdat

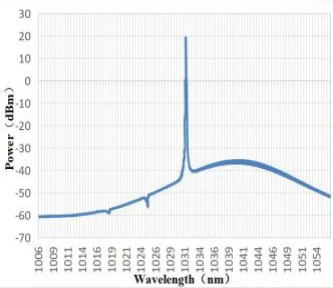

● Tyypillinen spektri: 1030nm, +/-2nm aallonpituuden toleranssi.

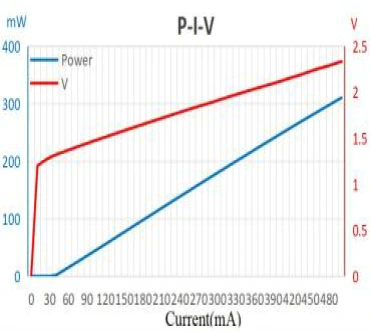

● PIV-1030nm 200mW 100kHz DFB Butterfly laserdiodi

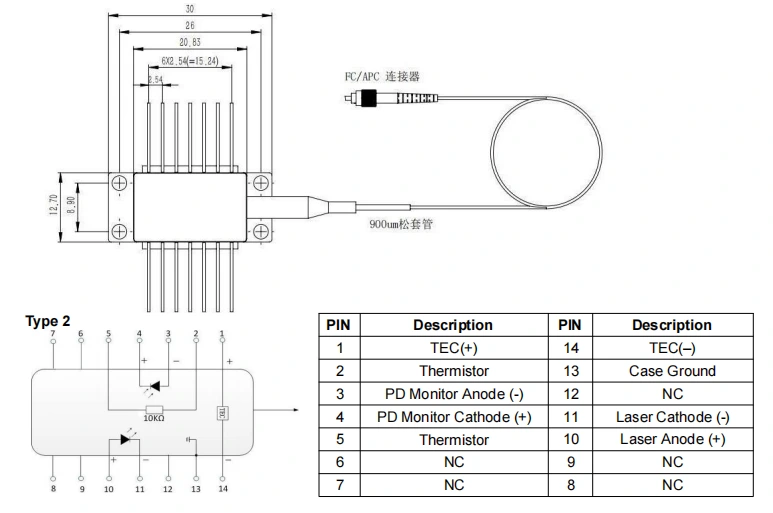

● Pakkauksen piirustus ja PIN-OUT-määritelmä (yksikkö: mm) - 1030 nm 200 mW 100 kHz DFB Butterfly -laserdiodi

● FAQ

(1) Onko mahdollista muuttaa aallonpituutta säätämällä virtaa? Mikä on alue?

--Kyllä. Nykyinen aallonpituuskerroin on 0,01 nm/mA, ja lämpötilan aallonpituuskerroin on 0,1 nm/℃. WL-säätöalue on noin ~keskellä WL+/- 1 nm.

(2) Mikä on lettin pituus?

-1,2+/-0,1 metriä.

(3) Mikä on tehonsäätöalue?

--10-100 %

Tilaus tietoja

esim.: BNLD-1030-2HPM-FA

(Tilaustiedot: 1030nm 200mW 100KHz DFB Butterfly Laser Diode, PM980 kuidulla, FC/APC-liittimellä, pumpun nastalla).

Muita räätälöityjä vaatimuksia varten ota yhteyttä: sales06@boxoptronics.com

Tietolomake ja Testitaulukko

Datasheet

Testitaulukko

Tarjousehdot ja maksu

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee sen käyttöä EXW. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa toimituskulut etukäteen tuotteet.

(3) Muu

● Maksuehdot

PayPal ja T/T ovat saatavilla.

läpimenoaika

Tuotanto kestää noin 10 työpäivää. (Jos niitä on varastossa, toimitus on nopeampi.)

Kansainvälinen logistiikka voi viedä 3-5 työpäivää.

Toiminta Huomautuksia

● Lasersäteilyvaara: Kun laite on toiminnassa, se lähettää korkean intensiteetin lasersäteen. Älä katso suoraan kuidun päätyyn, koska se voi aiheuttaa silmävamman.

● ESD-suojaus: Tämä laite on sähköstaattiselle sähkölle herkkä. Siksi tiukat antistaattiset suojatoimenpiteet on suoritettava noudatettava pakkaamisen, kuljetuksen ja käytön aikana. Lisäksi varotoimet tulee tehdä virransyöttöpiikin estämiseksi, koska sen laiminlyönti voi johtaa jos laite vahingoittuu pysyvästi (esim. varmista laitteen asianmukainen maadoitus ja käytä antistaattista rannehihnaa).

● Kuitu- ja laitekäsittely: Optinen kuidut ovat hauraita. Älä vedä laitetta kuidun avulla. Kun asetat tai kun irrotat laitteen pistorasiasta, älä paina sitä tai vedä siitä holkki laitteen kotelon takaosassa. Liittimillä varustetuille laitteille, varmista, että sekä laite että kuituliitin nostetaan samanaikaisesti asennuksen tai poiston aikana.

● Nastajuotosvaatimukset: Jos nastat on juotettava, juotoslämpötila ei saa ylittää 260 °C, ja juotosaika ei saa ylittää 10 sekuntia. Kiinnitä erityistä huomiota seuraavat: juotosprosessin aikana laitteen on oltava virtalähteettömässä tilassa, ja juottimen on oltava kunnolla maadoitettu.

Laadunvarmistus ja Huoltopalvelu

● Takuuaika:

Ilmainen korjaus tai vaihto ei-ihmisperäisiin vioihin 1 vuosi ostosta. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana ilmaiset korjaus- tai vaihtopalvelut tarjotaan tuotteen laatuongelmista johtuvien vikojen varalta. Kuitenkin Box Optronics pidättää oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavassa tapaukset takuuajan sisällä:

(1) Luonnollisten tekijöiden (esim. salama, pöly) aiheuttamat vahingot tai ympäristövaikutuksia.

(2) Toimintahäiriöt, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Inhimillisen erehdyksen aiheuttama ilmeinen fyysinen vahinko.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vauriot tai menetys kuljetuksen aikana.
