1550nm DFB 100KHz BTF kapealinjainen laser

Sisällysluettelo

1. 1550nm:n käyttöönotto DFB 100KHz BTF kapealinjainen laser

2. Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Tuotetiedot

6. Tilaustiedot

7. Tietolomake ja testilomake

8. Tarjous- ja maksuehdot

9. läpimenoaika

10. Käyttöohjeet

11. Laadunvarmistus ja Huoltopalvelu

Tuotteen esittely

1550nm DFB 100KHz BTF kapeaviivainen laser on suunniteltu erittäin tarkkoihin sovelluksiin, jotka vaativat erittäin vakaata, kapeakaistaista valonlähteet. Tämän 1550 nm:n aallonpituudella toimivan laserin taajuus on <100 kHz linjanleveys, >50mW lähtöteho. Se on ihanteellinen WDM:lle (Wavelength Division Multipleksointijärjestelmät, valokuitutunnistimet ja testauslaitteet, jotka vaativat vähän viivanleveys ja korkea spektripuhtaus. Kun tämä laite toimii, se lähettää a korkean intensiteetin lasersäde. Älä katso suoraan kuidun päätypintaan; tekemässä joten se voi aiheuttaa silmävamman.

Tuote Tekniset tiedot

Tuotteen ominaisuudet

● Monikvantti hyvin (MQW);

● Korkea lähtöteho > 50mW;

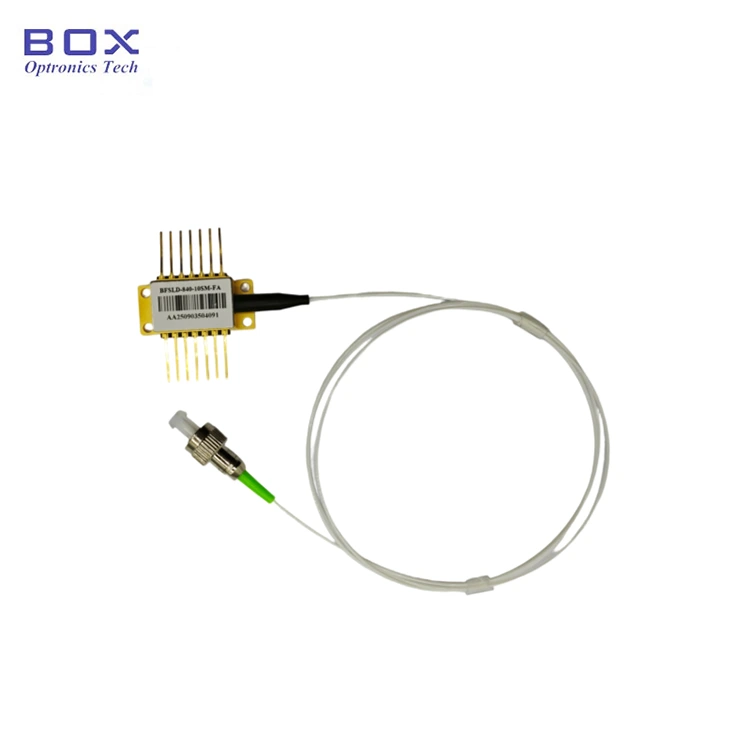

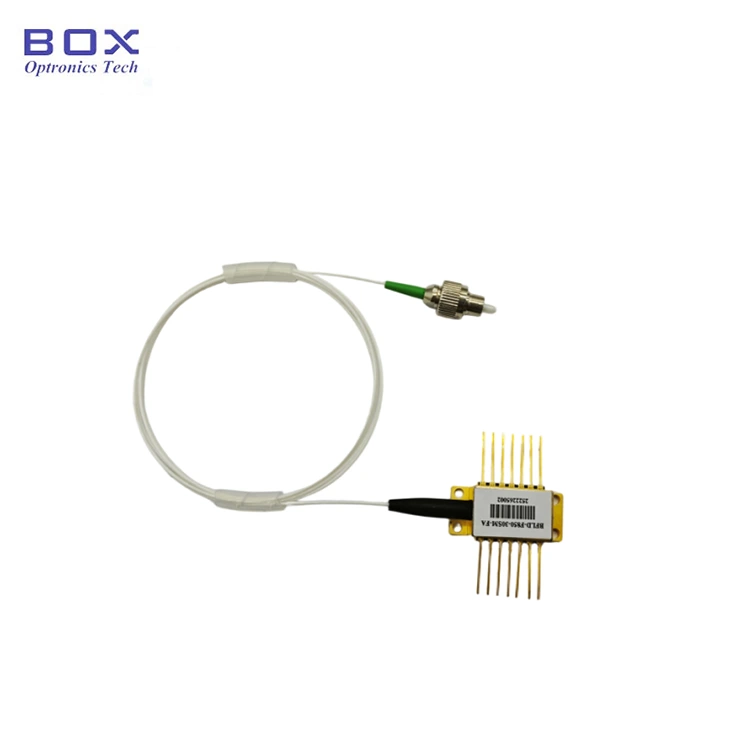

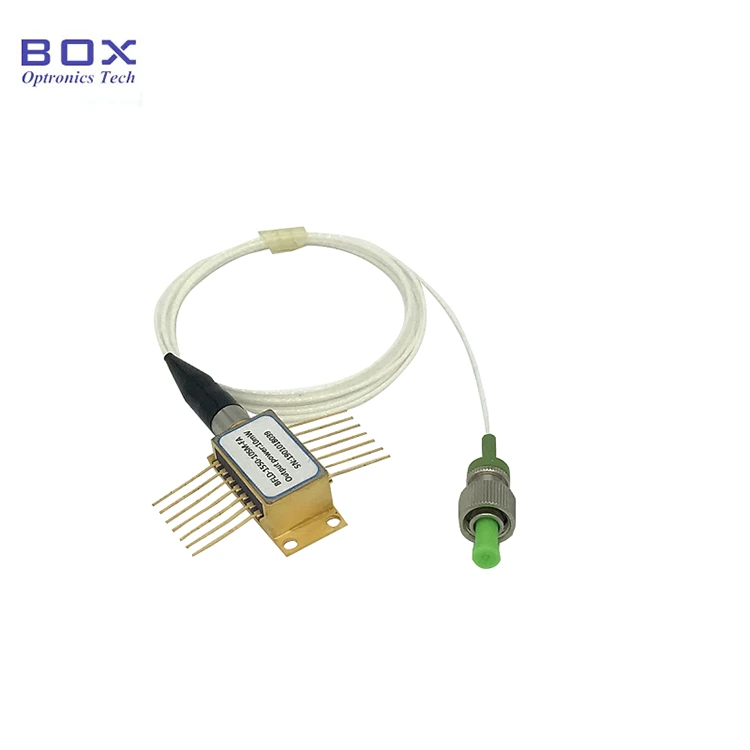

● 14-nastainen BTF-paketti, jossa TEC, termistori ja optinen eristin.

Tuotesovellukset

● Lidar;

● Laboratorio kapea viivanleveyden valonlähteet ja optinen testi;

● Optinen kuitu viestintä;

● Optinen kuituanturi.

Tuote Yksityiskohdat

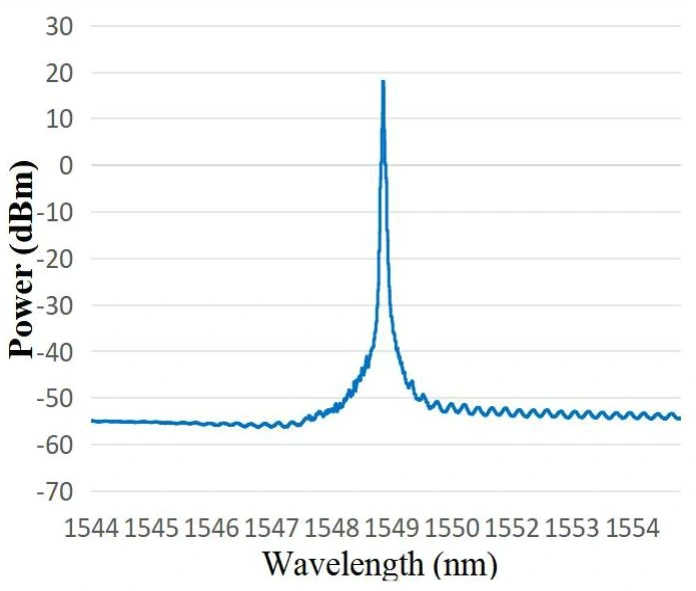

● Tyypillinen spektri: 1549,38nm, WL-toleranssi voi olla 1550+/-2nm.

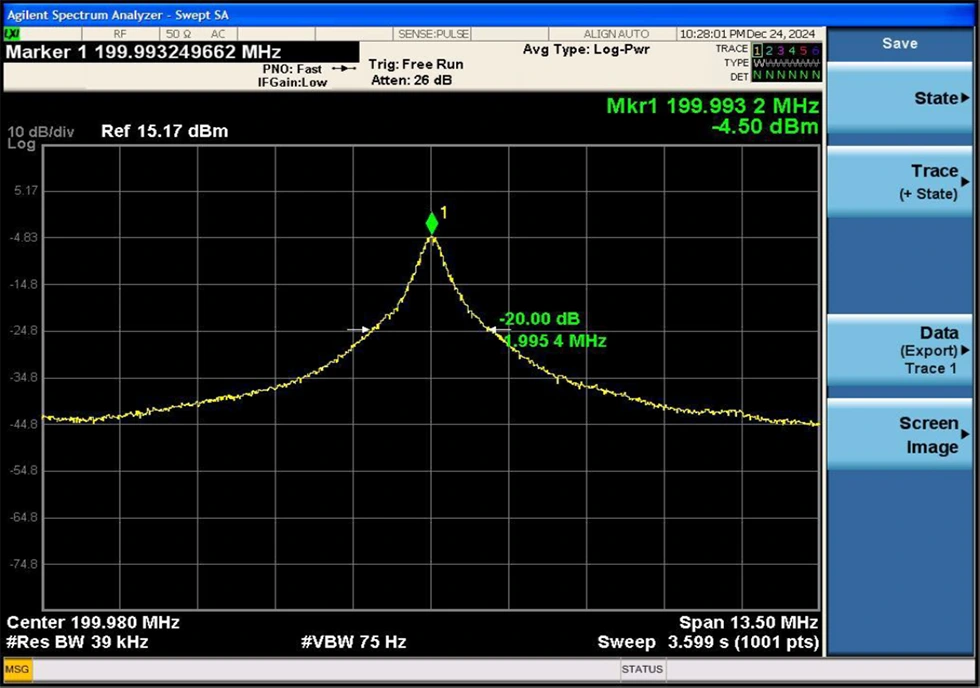

● Tyypillinen viivanleveys: 3 dB spektrin viivanleveys < 100 KHz (vastaa 20 dB viivanleveys / 20)

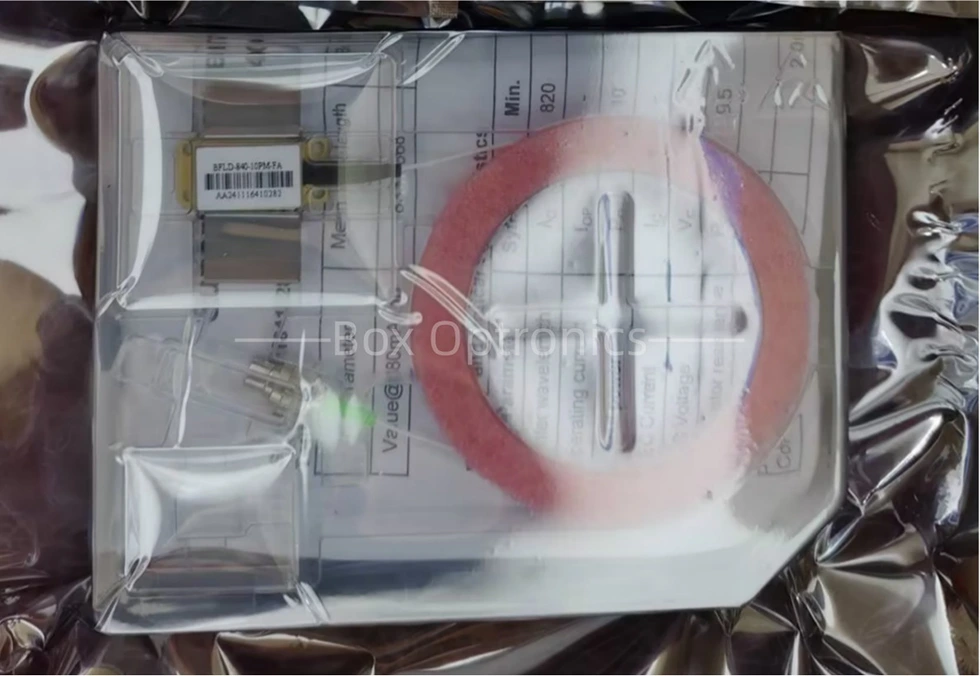

● Pakkausesimerkki

*Erillinen laite; ei sisäänrakennettua ajuria (ulkoinen ohjain valinnainen).

Tilaustiedot

esim.: BNLD-1550-11HSM-FA2

(Tilaustiedot: 1550nm DFB 100KHz BTF Narrow Linewidth Laser, 100mW lähtöteho, SM-kuidulla, FC/APC-liittimellä, type2 pin-out).

Muita räätälöityjä vaatimuksia varten ota yhteyttä: sales06@boxoptronics.com

Tietolomake ja Testitaulukko

Datasheet

Testitaulukko

Tarjousehdot ja maksu

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee sen käyttöä EXW. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa toimituskulut etukäteen tuotteet.

● Maksuehdot

PayPal ja T/T ovat saatavilla.

läpimenoaika

Tuotanto kestää noin 10-15 työpäivää. (Jos niitä on osa varastossa, toimitus on nopeampi.)

Kansainvälinen logistiikka voi viedä 3-5 työpäivää.

Toiminta Huomautuksia

● Kun laite toimii, se lähettää korkean intensiteetin lasersäteen; tehdä Älä katso suoraan kuidun päätypintaan, sillä se voi aiheuttaa silmävamman.

● Tämä laite on sähköstaattiselle sähkölle herkkä; siksi tiukka noudattaminen pakkaamisen aikana vaaditaan antistaattisia suojatoimenpiteitä, kuljetuksesta ja käytöstä. Lisäksi on ryhdyttävä varotoimiin sen estämiseksi virtalähteen ylijännitteet, koska sen laiminlyönti voi johtaa pysyvään vaurioon laite (esim. varmistamalla laitteiden asianmukainen maadoitus ja käyttämällä antistaattista laitetta rannehihna).

● Varmista tuotteen toimintapiirin vakaus estääksesi pulssivirtojen aiheuttamat vauriot.

● Optiset kuidut ovat hauraita; älä käytä kuitua laitteen vetämiseen. Kun asetat laitetta paikalleen tai irrotat sen pistorasiasta, älä kohdista siihen painetta tai vedä laitteen kotelon takana olevasta holkista. Laitteisiin varustettu liittimillä, varmista, että sekä laite että kuituliitin nostetaan samanaikaisesti asennuksen tai poiston aikana.

● Jos tapit vaativat juottamista, juotoslämpötila ei saa olla yli 260°C, ja juotosaika ei saa ylittää 10 sekuntia. Erityistä on kiinnitettävä huomiota seuraaviin: juottamisen aikana laitteen on oltava virrattomassa tilassa ja juotosraudan on oltava kunnossa maadoitettu.

● Kun käytät laitetta, noudata tarkasti käyttöjännitettä ja teknisissä tiedoissa määritellyt virta-alueet. Tärkeimmät parametrit - mukaan lukien Ith (kynnysvirta), Iop max (suurin käyttövirta), Vop max (maksimi) Käyttöjännite) ja λc (keskiaallonpituus) – tulee viitata erityisesti lähetyshetkellä toimitetussa testiraportissa.Huomautus:Toiminta absoluuttisten enimmäisarvojen ylittäminen voi aiheuttaa pysyvän vaurion laitteelle.

Laadunvarmistus ja Huoltopalvelu

● Takuuaika:

Ilmainen korjaus tai vaihto ei-ihmisperäisiin vioihin 1 vuosi ostosta. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana ilmaiset korjaus- tai vaihtopalvelut tarjotaan tuotteen laatuongelmista johtuvien vikojen varalta. Kuitenkin Box Optronics pidättää oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavassa tapaukset takuuajan sisällä:

(1) Luonnollisten tekijöiden (esim. salama, pöly) aiheuttamat vahingot tai ympäristövaikutuksia.

(2) Toimintahäiriöt, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Inhimillisen erehdyksen aiheuttama ilmeinen fyysinen vahinko.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vauriot tai menetys kuljetuksen aikana.
