Fabry Perot FP -laserlähdemoduuli

Sisällysluettelo

1. Fabry Perot FP -laserlähdemoduulin esittely

2. Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Tuotetiedot

6. Turvallisen käytön opas

7. Tilaustiedot

8. Tietolomake ja testilomake

9. Tarjous- ja maksuehdot

10. Toimitusaika

11. Käyttöohjeet ja huolto

12. Laadunvarmistus ja huoltopalvelu

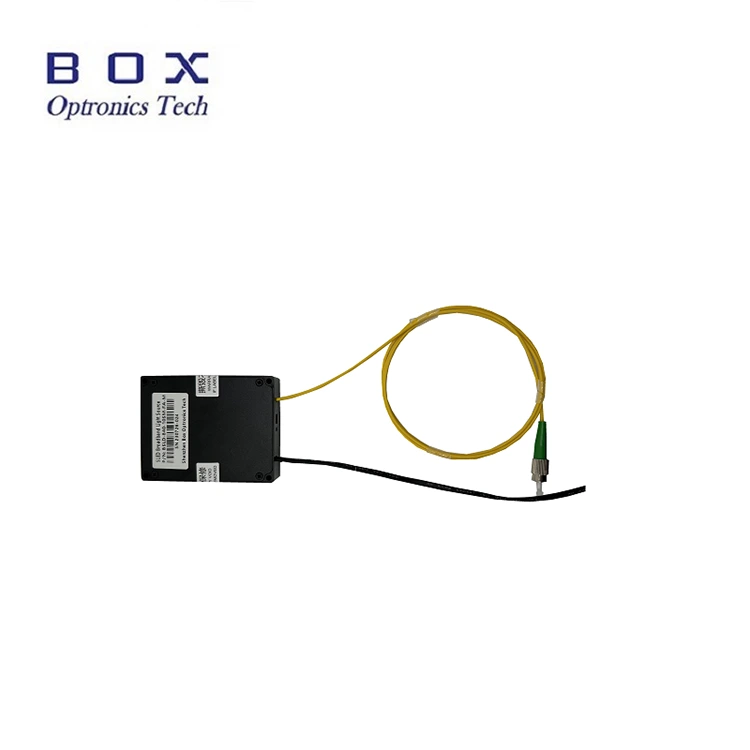

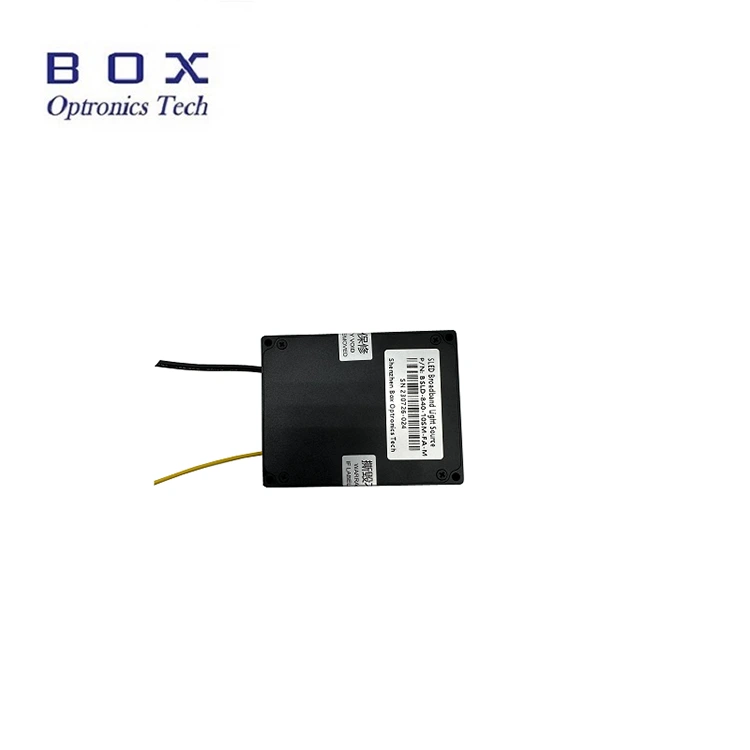

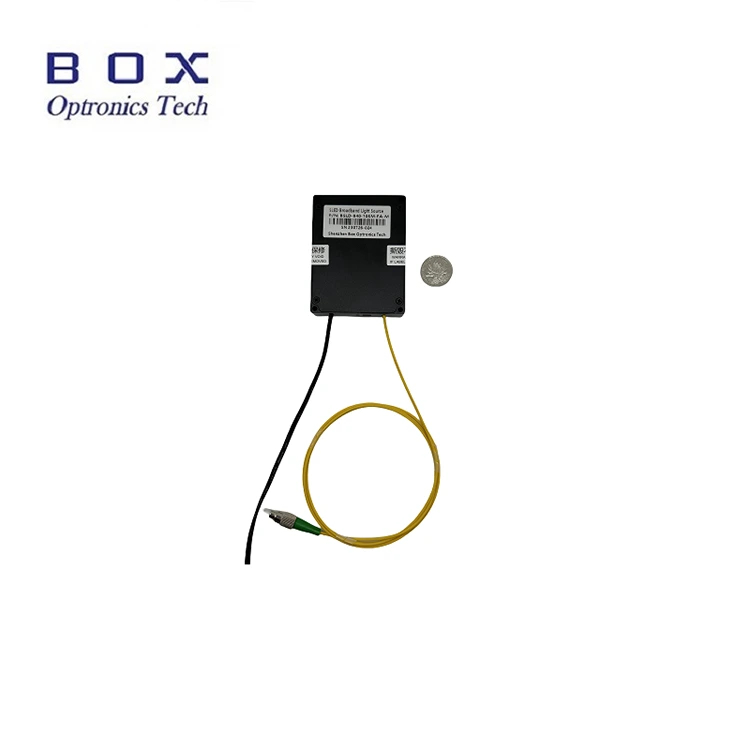

Tuotteen esittely - Fabry Perot FP -laserlähdemoduuli

Fabry Perot FP -laserlähdemoduuli ottaa käyttöön puolijohdelaser-sirun, ammattimaisesti suunnitellun käyttöpiirin ja TEC-ohjauksen laserin turvallisen toiminnan, vakaan lähtötehon ja spektrin varmistamiseksi. 532nm, 785nm ja 1064nm ovat valinnaisia. Lähtöteho on yli 50mW. PC-isäntäkomennot ja ohjelmistot toimitetaan käyttöä ja integrointia varten. Soveltuu pumppulaserlähteeksi biolääketieteelliseen ja spektrianalyysiin.

Tuotteen tekniset tiedot - Fabry Perot FP -laserlähdemoduuli

Tuoteominaisuudet - Fabry Perot FP -laserlähdemoduuli

● 50mW korkea lähtöteho;

● Vakaa teho ja spektri;

● 70x90x18mm Kompakti moduulipaketti.

Tuotesovellukset - Fabry Perot FP -laserlähdemoduuli

● Biolääketiede;

● Spektrianalyysi;

● Optinen kuituanturi.

Tuotetiedot-Fabry Perot FP -laserlähdemoduuli

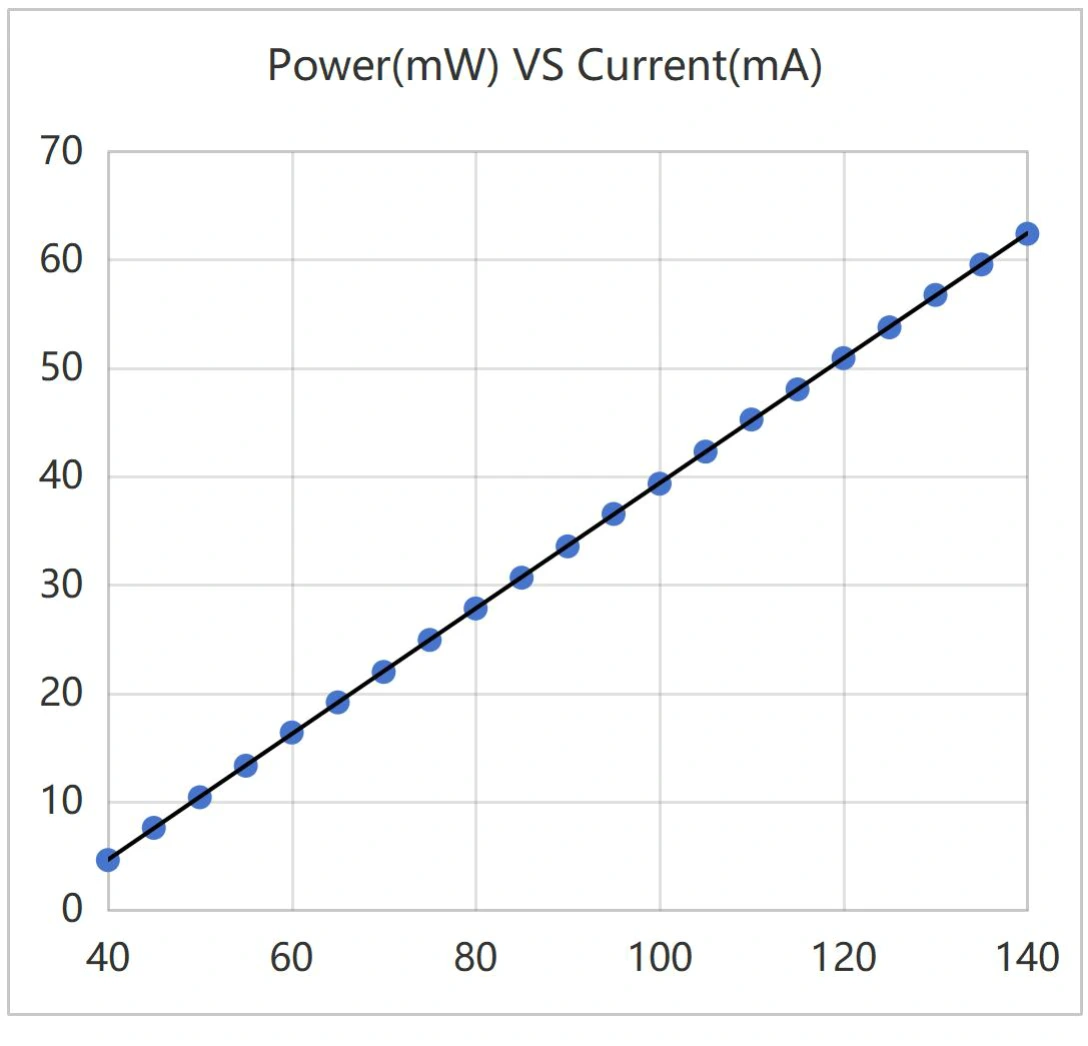

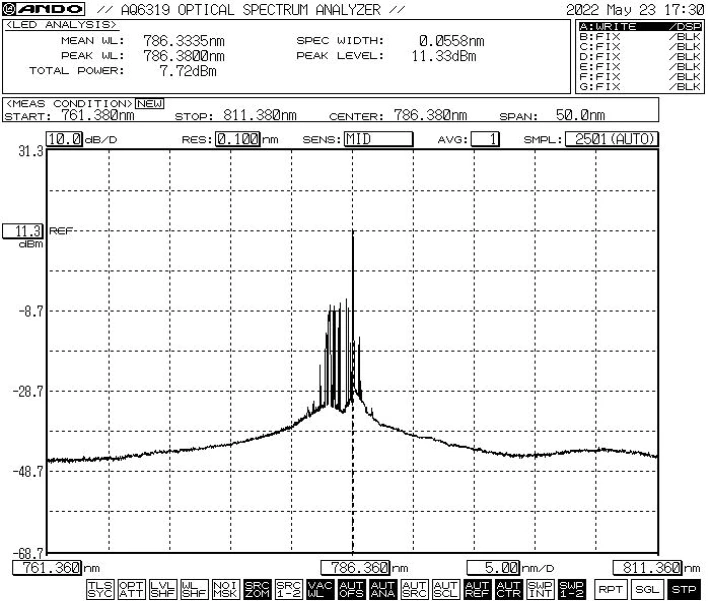

● Tyypillinen käyrä: 785nm 50mW FP-laserlähde

Käyttövaiheet - Fabry Perot FP -laserlähdemoduuli

Vaihe 1. Pakkauksesta purkaminen: Tarkista ennen kokoamista, että kaikki tarvikkeet ovat valmiit.

Vaihe 2. Virtalähde: Kytketään DC-kytkentävirtalähteeseen tai säänneltyyn virtalähteeseen, joka täyttää niiden tehonsyöttövaatimukset. Käytä vain alkuperäistä sovitettua virtalähdettä (DC5V tai DC12V). Väärät virtalähteet voivat vahingoittaa valonlähdettä. (Virtalähde toimitetaan paikallisten jännitestandardien mukaisesti.)

Vaihe 3. Lähtökuidun liittäminen: Avaa kuituliittimen tai laipan pölysuojus, tarkista kuidun päätypinta ja liitä kuitu tai liitä kuitu testattavaan laitteeseen tai tehomittariin sen jälkeen, kun olet varmistanut, ettei saasteita tai vaurioita ole.

Setp4. Yhdistä isäntätietokoneeseen: Liitä Fabry Perot FP -laserlähdemoduuli ja tietokone USB-RS485 DB9 -datakaapelilla. tietokoneen on ensin asennettava erillinen sarjaporttiohjain USB-RS485-sarjaporttidatakaapelin tunnistamiseksi, muuten isäntätietokoneen ohjelmistoa ja valonlähdemoduulia ei voida liittää ja viestiä oikein. Kysy Box Optronicsilta kuljettaja.

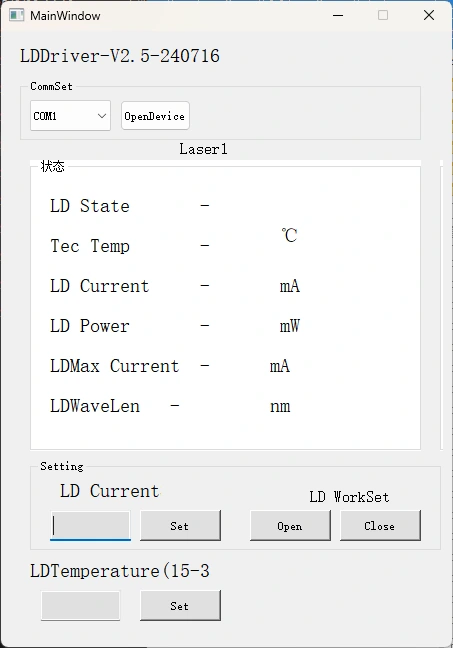

Vaihe 5. Ohjausohjelmisto: Box Optronics tarjoaa sarjakomennon tai PC-ohjelmiston Fabry Perot FP -laserlähdemoduulin LD-virran ohjaamiseen. Valitse oikea portti, aseta virta ja lämpötila ja napsauta sitten avauspainiketta. (Voit välttää vauriot nostamalla taajuusmuuttajan virtaa hitaasti käynnistyksen yhteydessä. Älä käytä täyttä virtaa heti.)

Vaihe 6. Napsauta käytön jälkeen sulkemispainiketta, sammuta virtalähde ja irrota kuituyhteys.

Tilaustiedot-Fabry Perot FP Laser Source Module

esim.: BFL-F1064-50SM-FA-M

(Tilaustiedot: Fabry Perot FP Laser Source Module, 1064nm, 50mW lähtöteho, SM-kuitu, FC/APC-liitin, moduulipaketti).

Muita räätälöityjä vaatimuksia varten ota yhteyttä: sales06@boxoptronics.com

Datasheet ja Testsheet-Fabry Perot FP Laser Source Module

Datasheet

Testitaulukko

Tarjous- ja maksuehdot-Fabry Perot FP Laser Source Module

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics ehdottaa EXW:n käyttöä. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa tuotteiden toimituskulut etukäteen.

(3) Muu

● Maksuehdot

PayPal ja T/T ovat saatavilla.

Toimitusaika - Fabry Perot FP -laserlähdemoduuli

Tuotanto: 10-15 työpäivää. (Jos niitä on varastossa, ne toimitetaan nopeammin.)

Kansainvälinen logistiikka: 3-5 työpäivää.

Käyttöohjeet ja huolto-Fabry Perot FP -laserlähdemoduuli

● Kuituoptisten liittimien kiinnittämistä tai poistamista ei suositella usein, jotta vältetään pölykontaminaatio – mikä voi johtaa lisääntyneeseen liitoshäviöön – tai kuituliittimen päätypintojen palaminen.

● Puhdista kuituliittimet nukkaamattomalla pyyhkeellä ja tarkasta kuitupäätytunnistimella ennen liittämistä. Liitä/irrota kuidut aina ilman virtaa, jotta päätypinnat eivät pala. Kuituoptiset liittimet tulee peittää pölysuojuksilla.

● Jos lähtökuitu on liitettävä toiseen kuituun, on suositeltavaa käyttää fuusioliittimiä.

● Noudata varotoimia kosteutta, pölyä ja korroosiota vastaan. säilytä kuivassa paikassa.

Laadunvarmistus ja huoltopalvelu - Fabry Perot FP -laserlähdemoduuli

● Takuuaika:

Ilmainen korjaus tai vaihto muusta kuin ihmisperäisestä viasta 1 vuoden sisällä ostopäivästä. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana tarjotaan ilmaiset korjaus- tai vaihtopalvelut tuotteen laatuongelmista johtuviin vioihin. Box Optronics pidättää kuitenkin oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavissa tapauksissa takuuaikana:

(1) Luonnontekijöiden (esim. salama, pöly) tai ympäristövaikutusten aiheuttamat vahingot.

(2) Virheet, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Ilmeinen fyysinen vahinko, joka johtuu inhimillisestä virheestä.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vahinko tai menetys kuljetuksen aikana.
