785nm FP Butterfly -laserdiodi

Sisällysluettelo

1. 785nm:n esittely FP Butterfly -laserdiodi

2. Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Tuotetiedot

6. Tilaustiedot

7. Tietolomake ja testilomake

8. Tarjous- ja maksuehdot

9. läpimenoaika

10. Käyttöohjeet

11. Laadunvarmistus ja Huoltopalvelu

Tuotteen esittely

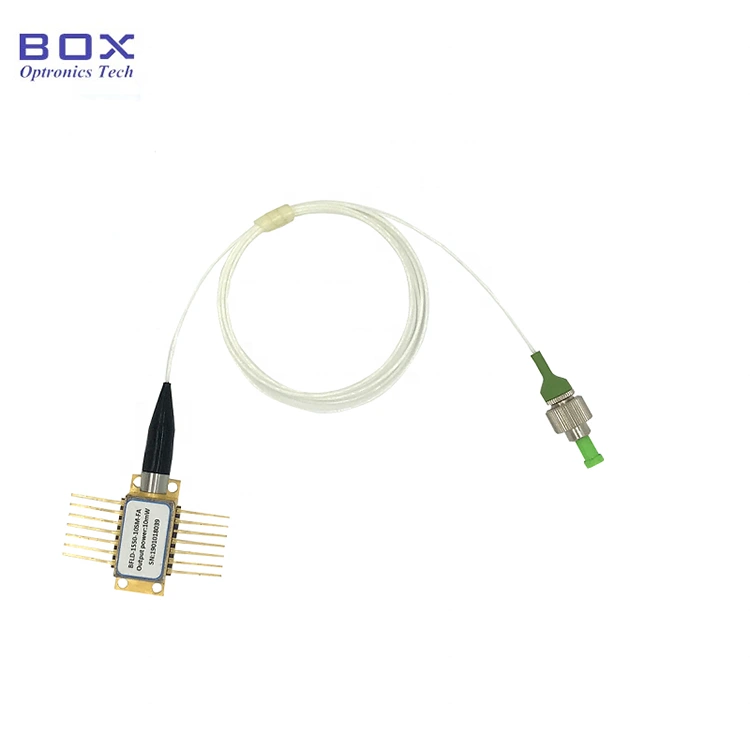

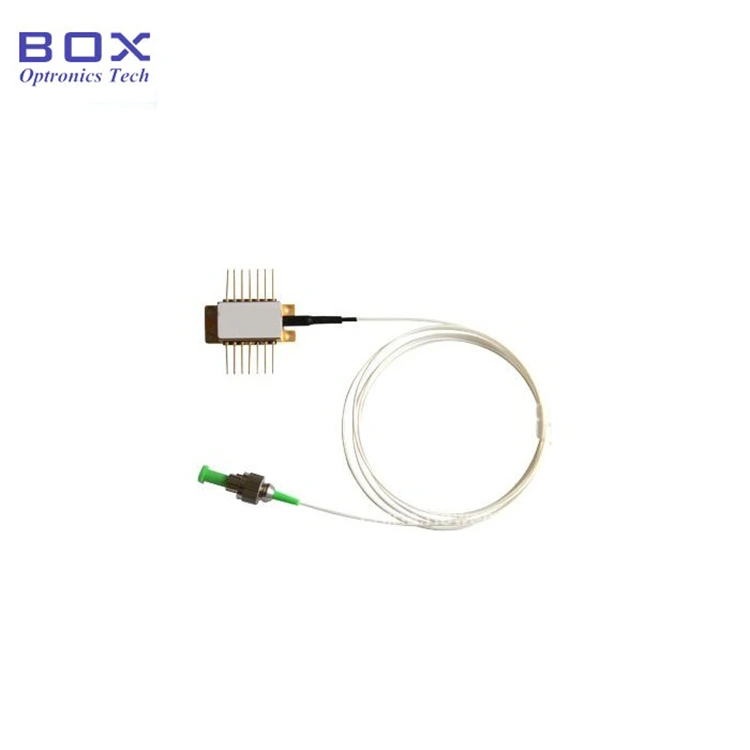

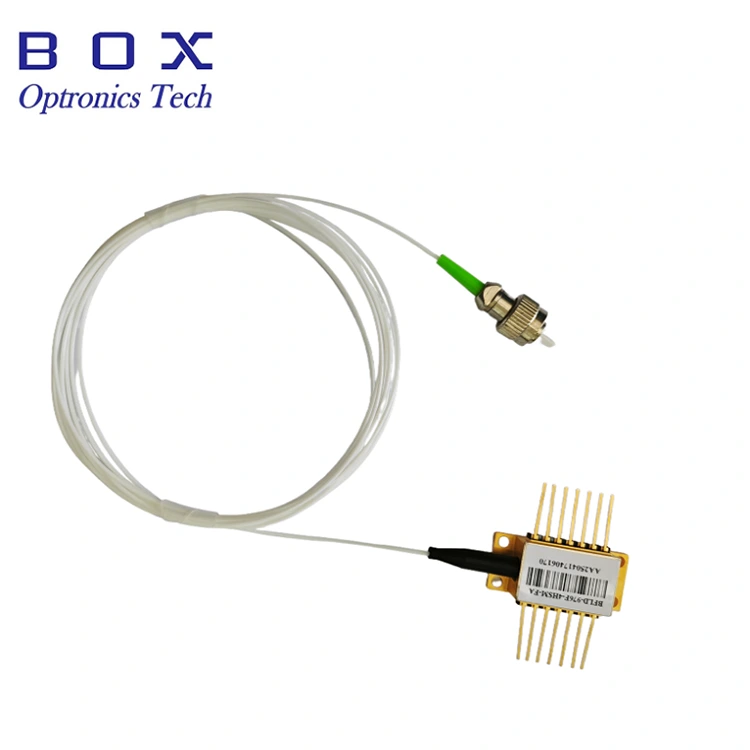

Tämä on 785 nm FP Butterfly -laserdiodi, jossa on jopa 30mW lähtötehoon asti. Kuitutyyppi voi olla SM785-HP tai PM780-HP, ja siinä on TEC, monitorivalodiodi ja termistori. The 900um suojaputki ja FC/APC-liitin ovat valinnaisia. Jos nastat vaativat juottamalla, juotoslämpötila ei saa ylittää 260 °C ja juotosaika ei saa ylittää 10 sekuntia. Moduuli/työpöytäpaketti ohjainpiirillä, 50mW lähtöteho on saatavilla.

Tuote Tekniset tiedot

Tuotteen ominaisuudet

● SM785-HP tai PM780-HP-kuitu;

● Lähtövirta päälle 30mW asti;

● 14-nastainen BTF-paketti, jossa TEC, termistori ja Monitor PD.

Tuotesovellukset

● Valonlähde;

● Kuituoptinen tunnistus järjestelmä;

● Materiaalin käsittely.

Tuotetiedot

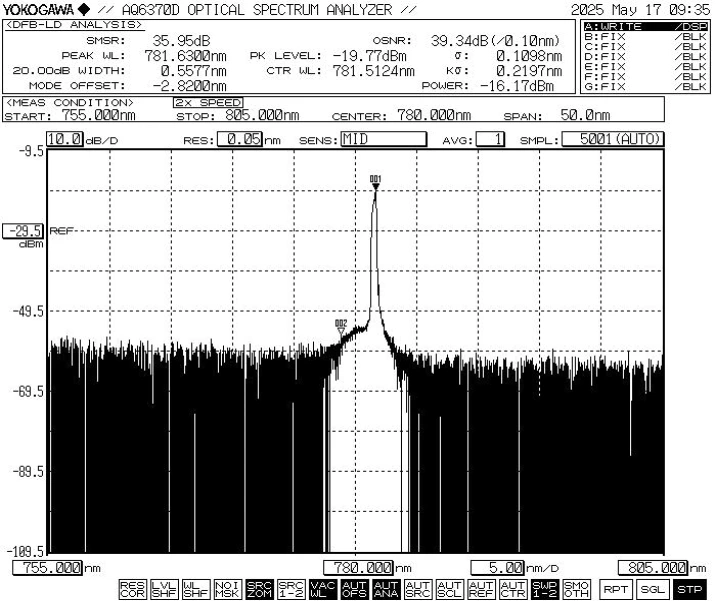

● Tyypillinen spektri: 785 nm, WL-toleranssi +/-10 nm.

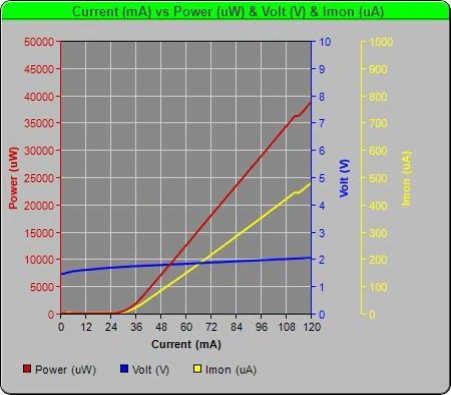

● PIV-785nm 30mW FP Butterfly -laserdiodi

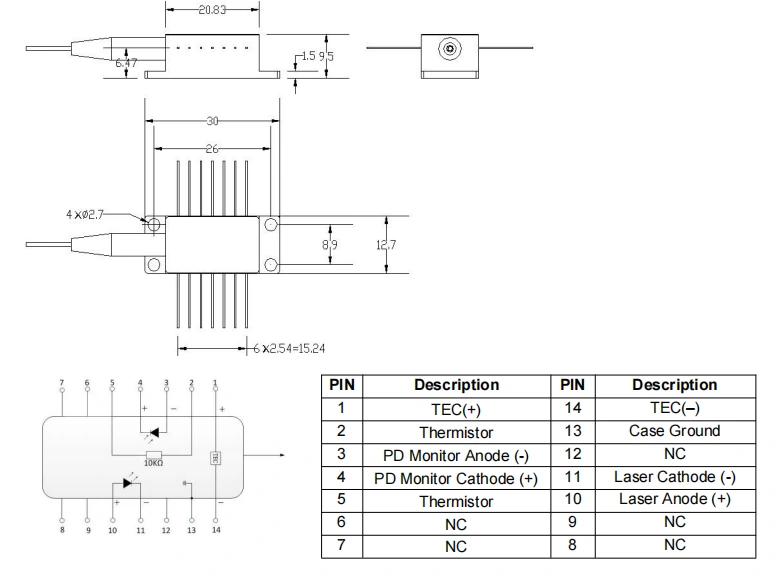

● Pakkauksen piirustus ja PIN-OUT-määritelmä (yksikkö: mm) - 785 nm FP Butterfly Laser diodi

● Vakiovarusteet

*Erillinen laite; ei sisäänrakennettua ajuria (moduulipaketti ajurin kanssa piiri on valinnainen).

Tilaus tietoja

esim.: BFLD-F785-30SM-FA

(Tilaustiedot: 785nm FP Butterfly Laser Diode, 30mW lähtö teho, SM Hi780 kuitu, FC/APC-liitin, pumpun nasta).

Muita räätälöityjä vaatimuksia varten ota yhteyttä: sales06@boxoptronics.com

Tietolomake ja Testitaulukko

Datasheet

Testitaulukko

Tarjous- ja maksuehdot

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee sen käyttöä EXW. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa toimituskulut etukäteen tuotteet.

● Maksuehdot

PayPal ja T/T ovat saatavilla.

läpimenoaika

Tuotanto kestää noin 10 työpäivää. (Jos niitä on varastossa, toimitus on nopeampi.)

Kansainvälinen logistiikka voi viedä 3-5 työpäivää.

Käyttöohjeet

● Lasersäteilyvaara: Kun laite on toiminnassa, se lähettää korkean intensiteetin lasersäteen. Älä katso suoraan kuidun päätyyn, koska se voi aiheuttaa silmävamman.

● ESD-suojaus: Tämä laite on sähköstaattiselle sähkölle herkkä. Siksi tiukat antistaattiset suojatoimenpiteet on suoritettava noudatettava pakkaamisen, kuljetuksen ja käytön aikana. Lisäksi Varotoimenpiteitä on ryhdyttävä virransyöttöpiikin estämiseksi, jos näin ei tehdä voi johtaa laitteen pysyvään vaurioitumiseen (esim. varmista asianmukaiset varusteet). maadoitus ja käytä antistaattista rannehihnaa).

● Kuitu- ja laitekäsittely: Optinen kuidut ovat hauraita. Älä vedä laitetta kuidun avulla. Kun asetat tai kun irrotat laitteen pistorasiasta, älä paina sitä tai vedä siitä holkki laitteen kotelon takaosassa. Liittimillä varustetuille laitteille, varmista, että sekä laite että kuituliitin nostetaan samanaikaisesti asennuksen tai poiston aikana.

● Nastajuotosvaatimukset: Jos nastat on juotettava, juotoslämpötila ei saa ylittää 260 °C, ja juotosaika ei saa ylittää 10 sekuntia. Kiinnitä erityistä huomiota seuraavat: juotosprosessin aikana laitteen on oltava virtalähteettömässä tilassa, ja juottimen on oltava kunnolla maadoitettu.

● Käynnistystoiminto: Käynnistyksen aikana prosessia, älä koskaan käytä suurta virtaa suoraan, koska se voi vahingoittaa sirua. Sen sijaan käynnistä laite virtatasolla, joka on lähellä sirun kynnystä, ja lisää sitten virtaa vähitellen pienin askelin halutulle tasolle saavutetaan.

● Jäähdytys- ja käynnistysjärjestys: Ennen käynnistääksesi kaikki komponentit, aktivoi ensin jäähdytin ja jatka sitten asteittainen teho - vaiheet estämään sirun ylikuumeneminen ja ylikuormitus.

Laadunvarmistus ja Huoltopalvelu

● Takuuaika:

Ilmainen korjaus tai vaihto ei-ihmisperäisiin vioihin 1 vuosi ostosta. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana ilmaiset korjaus- tai vaihtopalvelut tarjotaan tuotteen laatuongelmista johtuvien vikojen varalta. Kuitenkin Box Optronics pidättää oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavassa tapaukset takuuajan sisällä:

(1) Luonnollisten tekijöiden (esim. salama, pöly) aiheuttamat vahingot tai ympäristövaikutuksia.

(2) Toimintahäiriöt, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Inhimillisen erehdyksen aiheuttama ilmeinen fyysinen vahinko.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vauriot tai menetys kuljetuksen aikana.
