520nm FP Butterfly -laserdiodi

Sisällysluettelo

1. 520nm:n käyttöönotto FP Butterfly -laserdiodi

2. Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Tuotetiedot

6. Tilaustiedot

7. Tietolomake ja testilomake

8. Tarjous- ja maksuehdot

9. läpimenoaika

10. Käyttöohjeet

11. Laadunvarmistus ja Huoltopalvelu

Tuotteen esittely

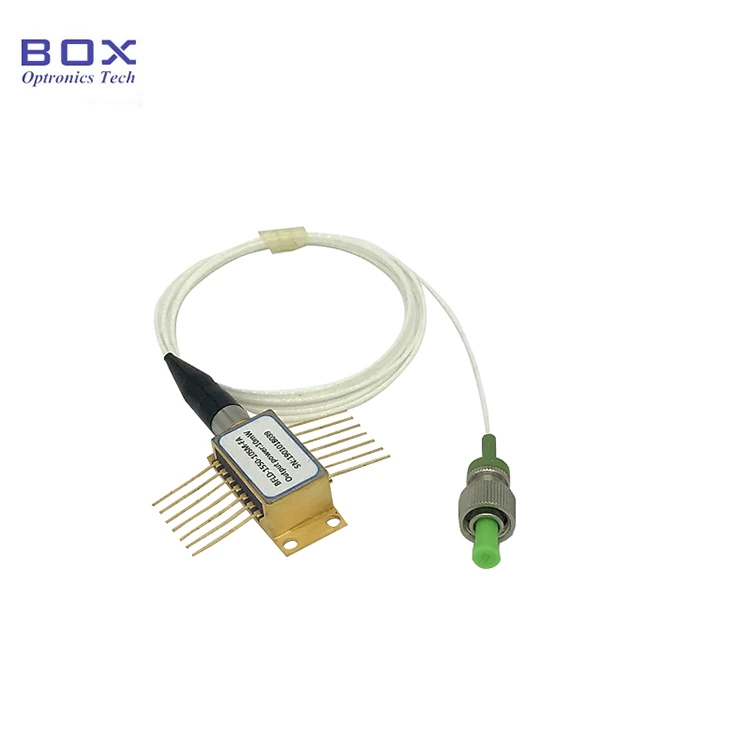

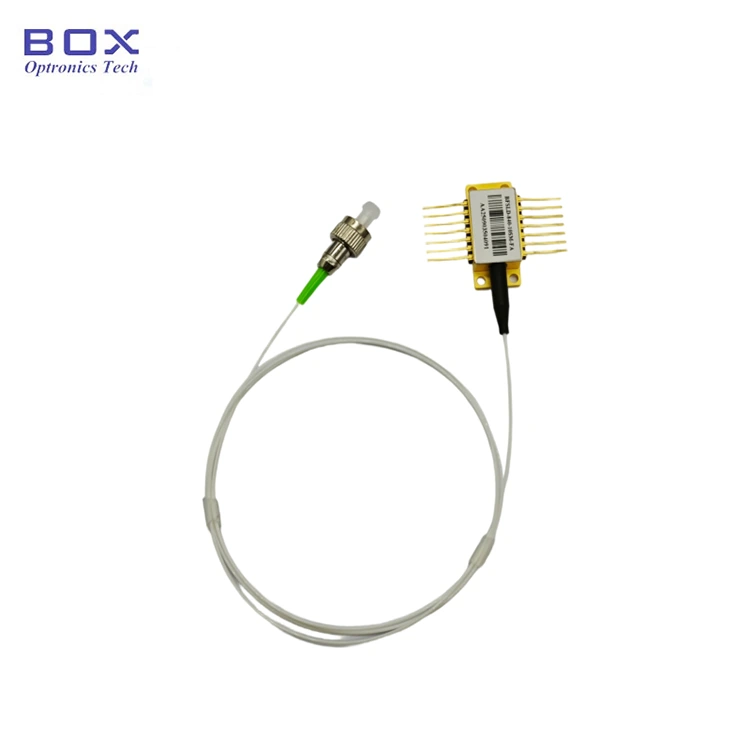

Tämä on 520nm FP Butterfly -laserdiodi, jossa on a 14-pinninen perhospaketti. Se on Fabry-Perot laserdiodi. Sen teho on jopa 30mW lähtöteho ja sisäänrakennettu TEC ja termistori. Kuitutyyppi voi olla SM-460HP tai PM-S460-HP kuitu. Sopii optisiin laitteisiin. Jos nastat vaativat juottamalla, juotoslämpötila ei saa ylittää 260 °C ja juotosaika ei saa ylittää 10 sekuntia.

Tuote Tekniset tiedot

Tuotteen ominaisuudet

● SM-460hv tai PM-S460-HP kuitu;

● Lähtövirta päälle 30mW asti;

● 14-nastainen BTF-paketti, jossa TEC ja Monitor PD;

● Näkyvä vihreä valo kuitukytketty laserdiodi.

Tuotesovellukset

● Optiset välineet;

● Kuituoptinen lähetys järjestelmä;

● Laserindikaatio.

Tuotetiedot

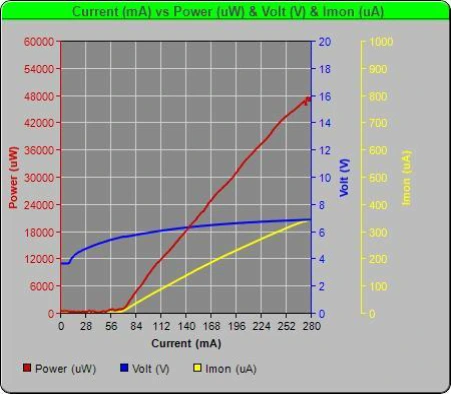

● Tyypillinen spektri: PIV

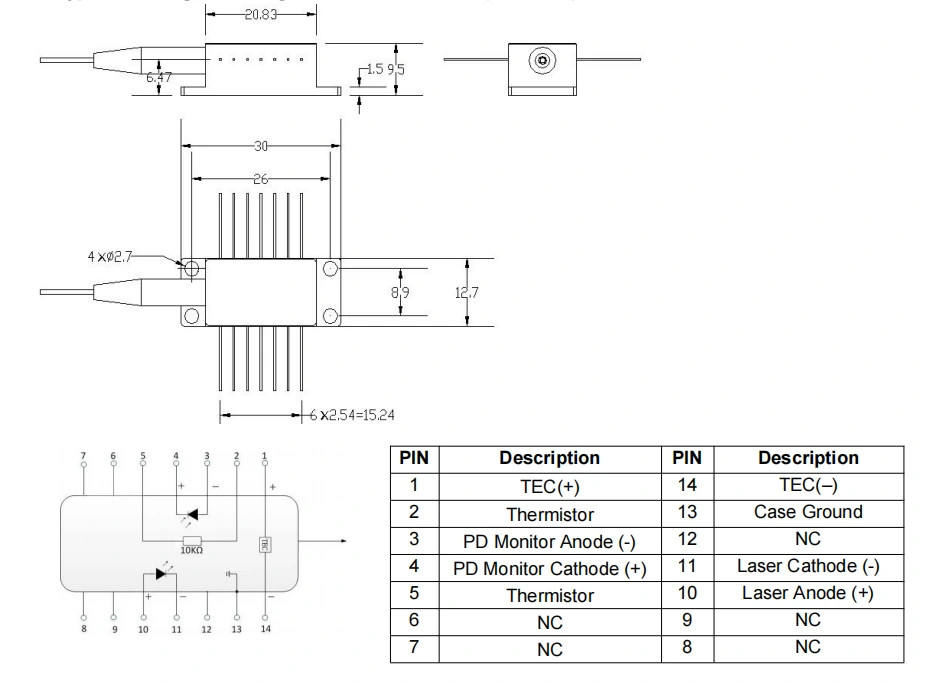

● Pakkauksen piirustus ja PIN-OUT-määritelmä (yksikkö: mm) - 520 nm FP Butterfly Laser diodi

● Pakkausesimerkki

*Erillinen laite; ei sisäänrakennettua ajuria (moduulipaketti ajurin kanssa piiri on valinnainen).

Tilaus tietoja

esim.: BFLD-F520-30SM-FA

(Tilaustiedot: 520nm FP Butterfly Laser Diode, 14-pin butterfly paketti, 30mW lähtöteho, 460HP SM-kuitu, FC/APC-liitin)

Muita räätälöityjä vaatimuksia varten ota yhteyttä: sales06@boxoptronics.com

Tietolomake ja Testitaulukko

Datasheet

Testitaulukko

Tarjousehdot ja maksu

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee sen käyttöä EXW. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa toimituskulut etukäteen tuotteet.

● Maksuehdot

PayPal ja T/T ovat saatavilla.

läpimenoaika

Tuotanto kestää noin 10 työpäivää. (Jos niitä on varastossa, toimitus on nopeampi.)

Kansainvälinen logistiikka voi viedä 3-5 työpäivää.

Käyttöohjeet

● Kun laite toimii, se lähettää korkean intensiteetin lasersäteen; tehdä Älä katso suoraan kuidun päätypintaan, sillä se voi aiheuttaa silmävamman.

● Tämä laite on sähköstaattiselle sähkölle herkkä; siksi tiukka noudattaminen pakkaamisen aikana vaaditaan antistaattisia suojatoimenpiteitä, kuljetuksesta ja käytöstä. Lisäksi on ryhdyttävä varotoimiin sen estämiseksi virtalähteen ylijännitteet, koska sen laiminlyönti voi johtaa pysyvään vaurioon laite (esim. varmistamalla laitteiden asianmukainen maadoitus ja käyttämällä antistaattista laitetta rannehihna).

● Optiset kuidut ovat hauraita; älä käytä kuitua laitteen vetämiseen. Kun asetat laitetta paikalleen tai irrotat sen pistorasiasta, älä kohdista siihen painetta tai vedä laitteen kotelon takana olevasta holkista. Laitteisiin varustettu liittimillä, varmista, että sekä laite että kuituliitin nostetaan samanaikaisesti asennuksen tai poiston aikana.

● Jos tapit vaativat juottamista, juotoslämpötila ei saa olla yli 260°C, ja juotosaika ei saa ylittää 10 sekuntia. Erityistä on kiinnitettävä huomiota seuraaviin: juottamisen aikana laitteen on oltava virrattomassa tilassa ja juotosraudan on oltava kunnossa maadoitettu.

● Älä koskaan käytä korkeaa virtaa suoraan käynnistyksen aikana, esim tämä saattaa vahingoittaa sirua. Sen sijaan käynnistä laite nykyisellä tasolla lähelle sirun kynnystä ja lisää sitten vähitellen virtaa pieniksi kasvaa, kunnes haluttu taso on saavutettu.

● Ennen kuin käynnistät kaikki komponentit, aktivoi ensin jäähdytin ja jatka sitten asteittaisilla käynnistysvaiheilla estääksesi sirun ylikuumenemisen ja ylikuormitus.

Laadunvarmistus ja Huoltopalvelu

● Takuuaika:

Ilmainen korjaus tai vaihto ei-ihmisperäisiin vioihin 1 vuosi ostosta. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana ilmaiset korjaus- tai vaihtopalvelut tarjotaan tuotteen laatuongelmista johtuvien vikojen varalta. Kuitenkin Box Optronics pidättää oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavassa tapaukset takuuajan sisällä:

(1) Luonnollisten tekijöiden (esim. salama, pöly) aiheuttamat vahingot tai ympäristövaikutuksia.

(2) Toimintahäiriöt, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Inhimillisen erehdyksen aiheuttama ilmeinen fyysinen vahinko.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vauriot tai menetys kuljetuksen aikana.

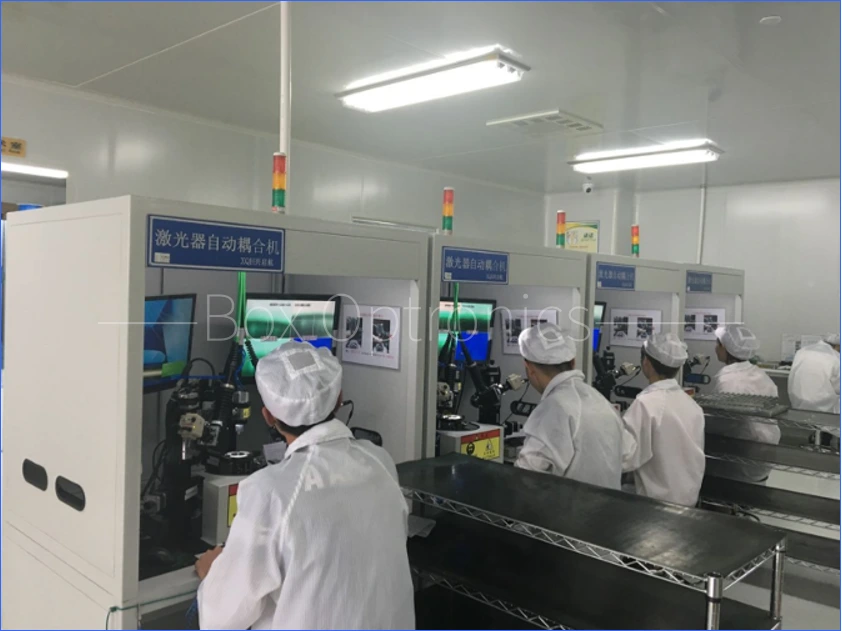

Todellinen tuotanto riviä
