1550 nm SLD-laajakaistavalolähteen mikromoduuli

Sisällysluettelo

1. 1550 nm:n SLD-laajakaistaisen valolähteen mikromoduulin esittely

2. Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Tuotetiedot

6. Turvallisen käytön opas

7. Tilaustiedot

8. Tietolomake ja testilomake

9. Tarjous- ja maksuehdot

10. Toimitusaika

11. Käyttöohjeet ja huolto

12. Laadunvarmistus ja huoltopalvelu

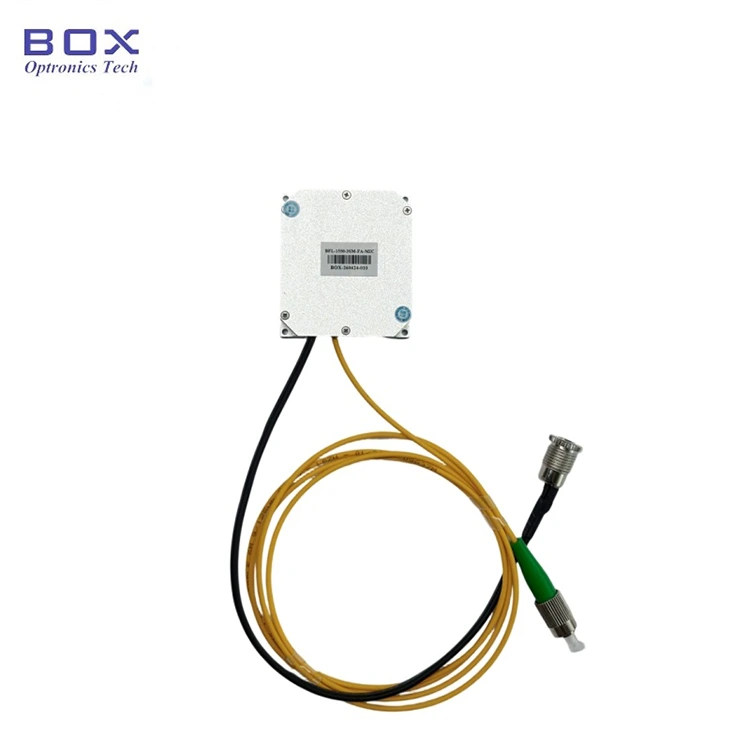

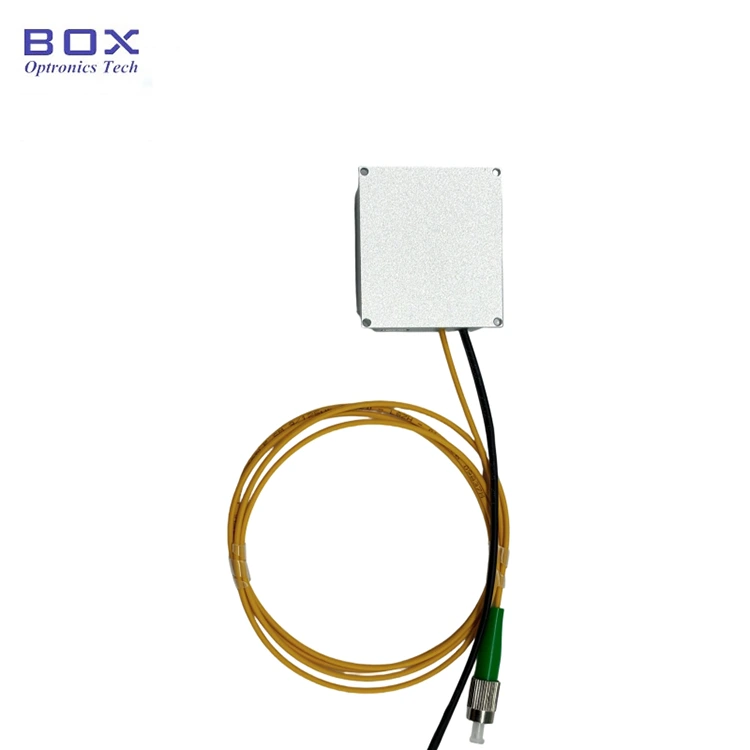

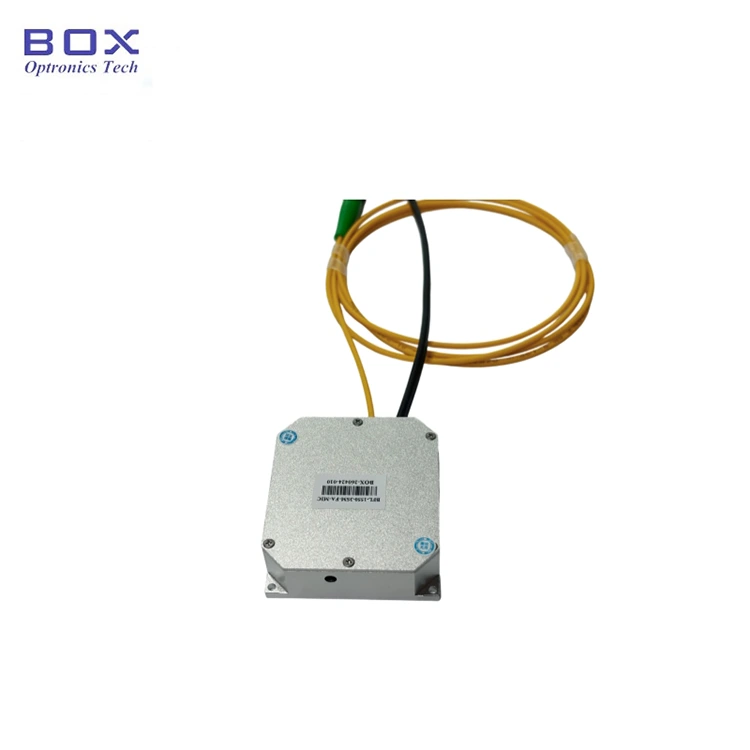

Tuotteen esittely - 1550nm SLD-laajakaistavalolähteen mikromoduuli

Tämä on 1550 nm:n SLD-laajakaistavalolähdemikromoduuli, joka käyttää superluminesenssidioditekniikkaa, lähtöteho 3 mW ja 10 mW valinnainen, -3 dB kaistanleveys yli 30 nm, tasainen spektri, alhainen aaltoilu ja erinomainen pitkän aikavälin vakaus. Saatavilla on SM-kuitua ja PM-kuitua. Se tukee RS485-tietoliikennerajapintaa ja valvontaohjelmistoa järjestelmän integroimiseksi. Kompakti koko on vain 46,6 x 51,6 x 15 mm.

Tuotetiedot - 1550 nm SLD-laajakaistavalolähteen mikromoduuli

Tuotteen ominaisuudet - 1550 nm SLD-laajakaistavalolähdemikromoduuli

● Pieni koko; l

● Laaja kirjo;

● Matala spektrin aaltoilu;

● DB9 Female (RS485) viestintä helppoa integrointia varten.

Tuotesovellukset - 1550nm SLD-laajakaistavalolähteen mikromoduuli

● Optinen koherenssitomografia (OCT);

● Lääketieteellinen kuvantaminen;

● Kuituoptinen gyroskooppi (FOG).

Tuotetiedot - 1550 nm SLD-laajakaistavalolähdemikromoduuli

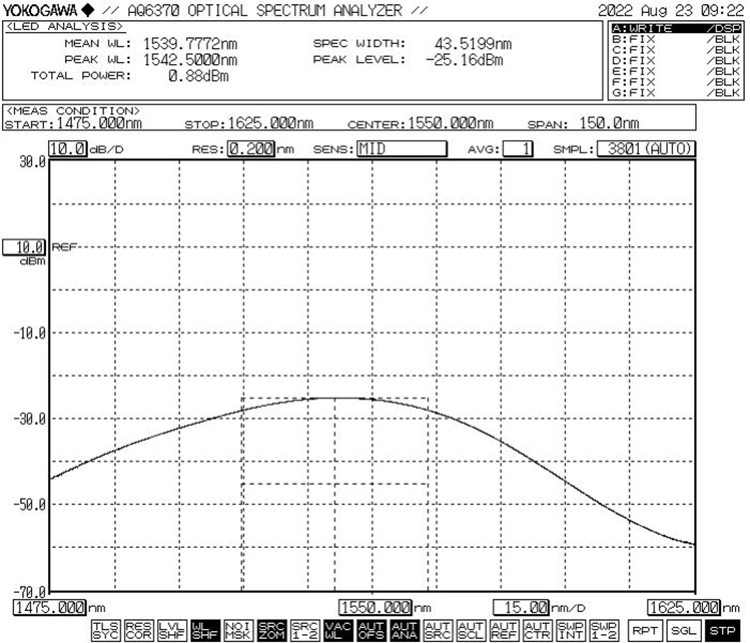

● Tyypillinen spektri: -3dB Kaistanleveys Min.30nm

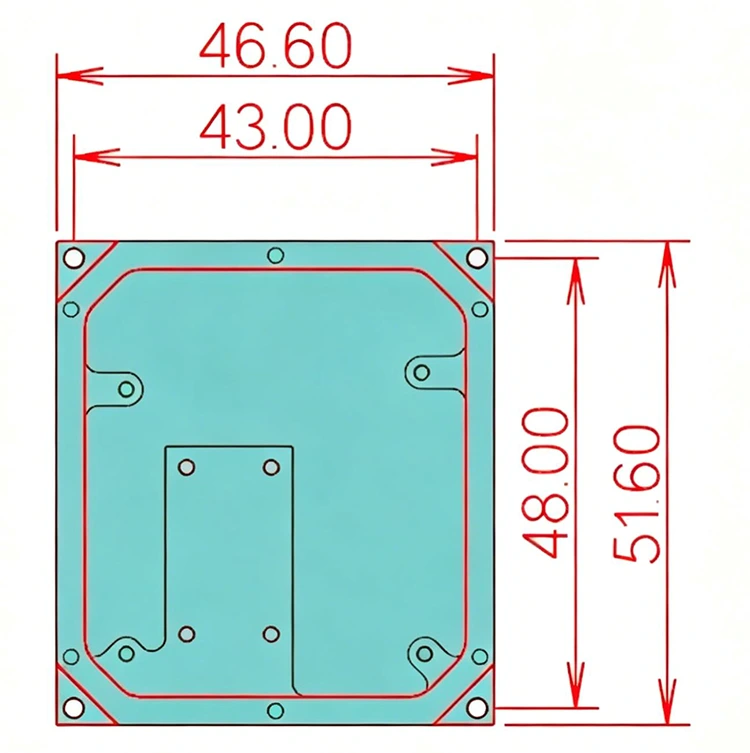

● Koko (mm): 46,6 (L) × 51,6 (S) × 15 (K)

Käyttövaiheet - 1550 nm SLD-laajakaistavalolähteen mikromoduuli

Vaihe 1. Pakkauksesta purkaminen: Tarkista ennen kokoamista, että kaikki tarvikkeet ovat valmiit.

Vaihe 2. Virtalähde: Kytketään DC-kytkentävirtalähteeseen tai säänneltyyn virtalähteeseen, joka täyttää niiden tehonsyöttövaatimukset. Käytä vain alkuperäistä sovitettua virtalähdettä (DC5V tai DC12V). Väärät virtalähteet voivat vahingoittaa valonlähdettä. (Virtalähde toimitetaan paikallisten jännitestandardien mukaisesti.)

Vaihe 3. Lähtökuidun liittäminen: Avaa kuituliittimen tai laipan pölysuojus, tarkista kuidun päätypinta ja liitä kuitu tai liitä kuitu testattavaan laitteeseen tai tehomittariin sen jälkeen, kun olet varmistanut, ettei saasteita tai vaurioita ole.

Setp4. Yhdistä isäntätietokoneeseen: Yhdistä 1550nm SLD Broadband Light Source -mikromoduuli ja tietokone vihreällä porttikaapelilla ja USB-RS485 DB9 -datakaapelilla. tietokoneen on ensin asennettava erillinen sarjaporttiohjain USB-RS485-sarjaporttidatakaapelin tunnistamiseksi, muuten isäntätietokoneen ohjelmistoa ja valonlähdemoduulia ei voida liittää ja viestiä oikein. Kysy Box Optronicsilta kuljettaja.

Vaihe 5. Ohjausohjelmisto: Box Optronics tarjoaa sarjakomento- tai PC-ohjelmiston 1550 nm:n SLD-laajakaistavalolähteen mikromoduulin LD-virran ja LD-lämpötilan ohjaamiseen. Valitse oikea portti, aseta virta ja lämpötila ja napsauta sitten avauspainiketta. (Voit välttää vauriot nostamalla taajuusmuuttajan virtaa hitaasti käynnistyksen yhteydessä. Älä käytä täyttä virtaa heti.)

Vaihe 6. Napsauta käytön jälkeen sulkemispainiketta, sammuta virtalähde ja irrota kuituyhteys.

Tilaustiedot - 1550nm SLD Broadband Light Source -mikromoduuli

esim.: BSLD-1550-10SM-FA-MIC

(Tilaustiedot: 1550 nm SLD Broadband Light Source -mikromoduuli, 10 mW lähtöteho, SMF-28e kuitu, FC/APC-liitin).

Muita räätälöityjä vaatimuksia varten ota yhteyttä: sales06@boxoptronics.com

Tietolomake ja testilomake - 1550 nm SLD laajakaistavalolähteen mikromoduuli

Datasheet

Tarjous- ja maksuehdot - 1550nm SLD-laajakaistavalolähdemikromoduuli

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics ehdottaa EXW:n käyttöä. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa tuotteiden toimituskulut etukäteen.

(3) Muu

● Maksuehdot

PayPal ja T/T ovat saatavilla.

Läpimenoaika - 1550 nm SLD-laajakaistavalolähteen mikromoduuli

Tuotanto: 10-15 työpäivää. (Jos niitä on varastossa, ne toimitetaan nopeammin.)

Kansainvälinen logistiikka: 3-5 työpäivää.

Käyttöohjeet ja huolto - 1550 nm SLD-laajakaistavalolähteen mikromoduuli

● Puhdista kuituliittimet nukkaamattomalla pyyhkeellä ja tarkasta kuitupäätytunnistimella ennen liittämistä. Liitä/irrota kuidut aina ilman virtaa, jotta päätypinnat eivät pala. Kuituoptiset liittimet tulee peittää pölysuojuksilla.

● Jos lähtökuitu on liitettävä toiseen kuituun, on suositeltavaa käyttää fuusioliittimiä.

● Noudata varotoimia kosteutta, pölyä ja korroosiota vastaan. säilytä kuivassa paikassa.

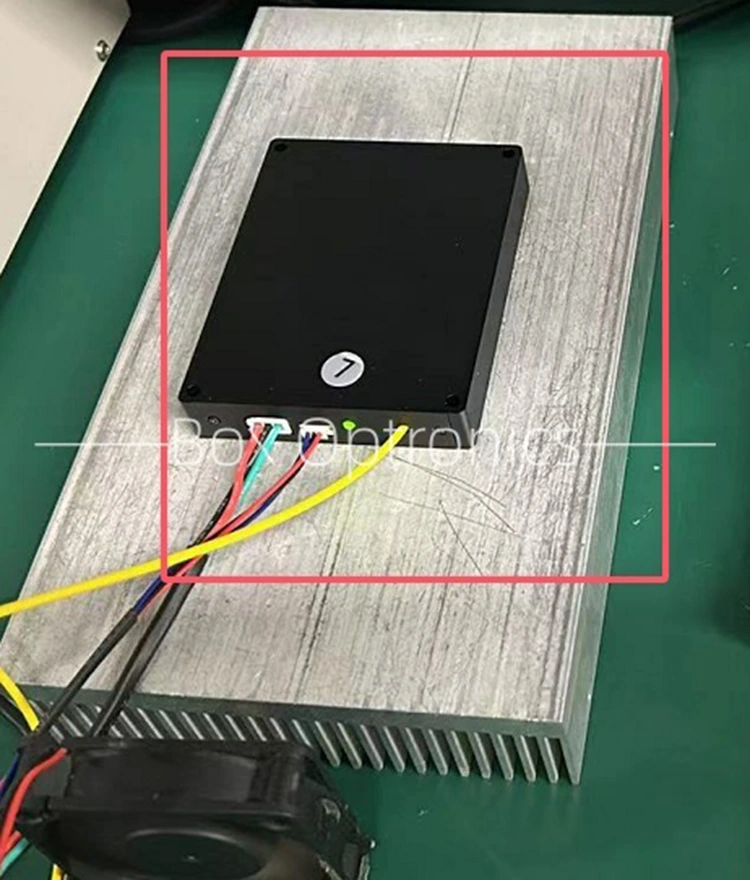

● Jos käytät pitkään, aseta se jäähdytyslevylle.

Laadunvarmistus ja huoltopalvelu - 1550nm SLD-laajakaistavalolähteen mikromoduuli

● Takuuaika:

Ilmainen korjaus tai vaihto muusta kuin ihmisperäisestä viasta 1 vuoden sisällä ostopäivästä. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana tarjotaan ilmaiset korjaus- tai vaihtopalvelut tuotteen laatuongelmista johtuviin vioihin. Box Optronics pidättää kuitenkin oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavissa tapauksissa takuuaikana:

(1) Luonnontekijöiden (esim. salama, pöly) tai ympäristövaikutusten aiheuttamat vahingot.

(2) Virheet, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Ilmeinen fyysinen vahinko, joka johtuu inhimillisestä virheestä.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vahinko tai menetys kuljetuksen aikana.
