1060nm 5mW SLED-laserdiodi

Sisällysluettelo

1. 1060nm 5mW SLED-laserdiodin esittely

2. Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Pakkausesimerkki

6. Tilaustiedot

7. Tietolomake

8. Tarjous- ja maksuehdot

9. Toimitusaika

10. Käyttöohjeet

11. Laadunvarmistus ja huoltopalvelu

Tuotteen esittely

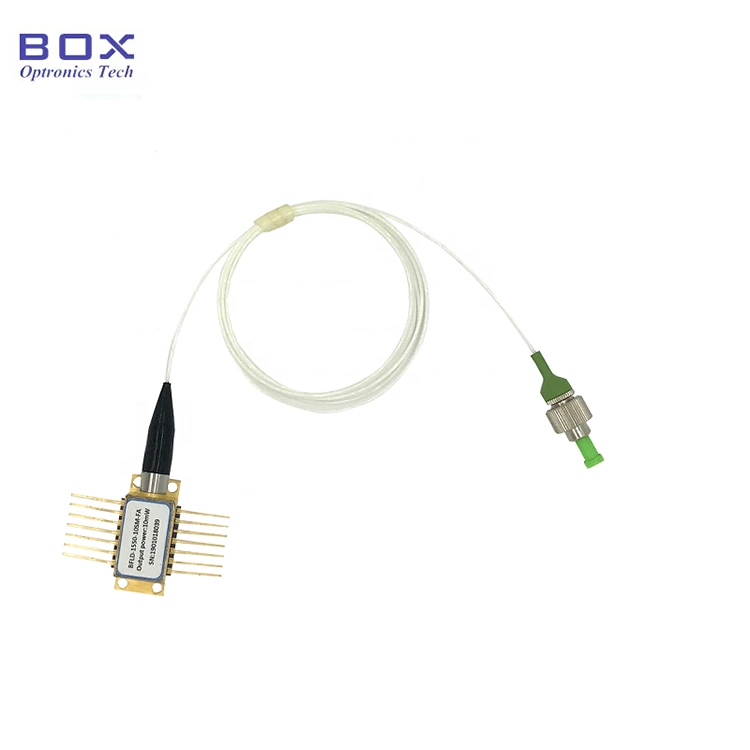

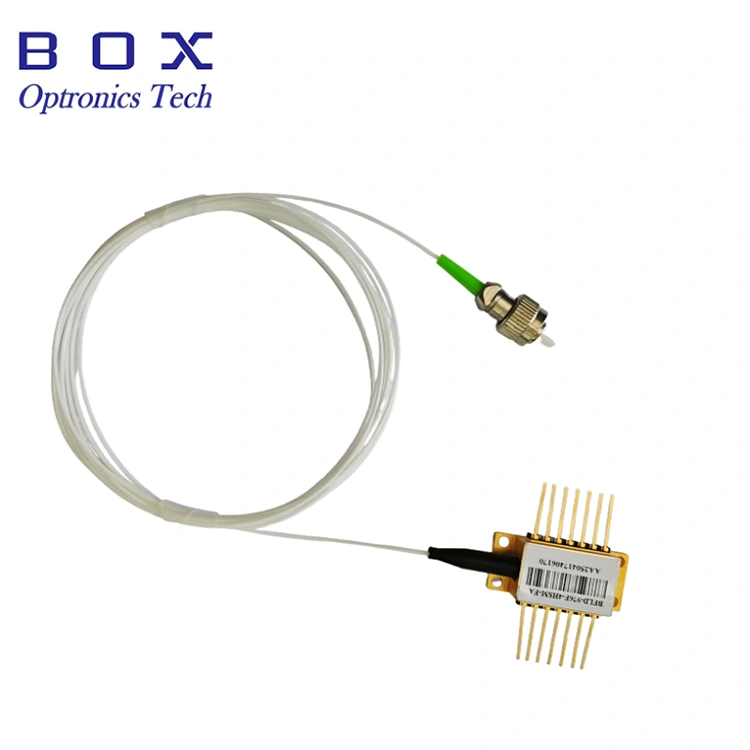

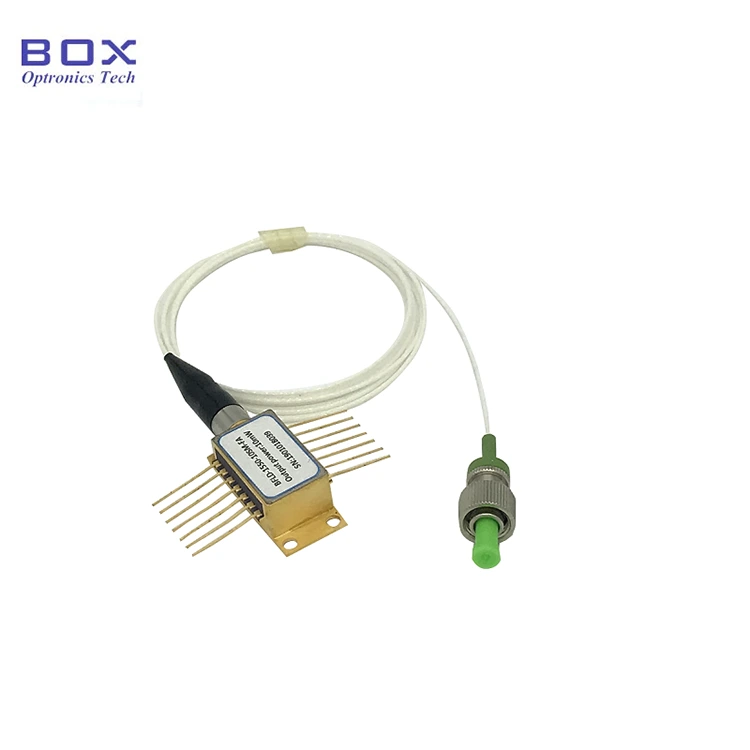

Tämä on 1060nm 5mW SLED-laserdiodi, jossa on 14-nastainen perhospaketti. Siinä on jopa 5 mW lähtöteho, yli 15 nm 3 dB kaistanleveys, ja siinä on integroitu TEC ja termistori vakaan ja tasaisen spektrin takaamiseksi. Soveltuu optiseen koherenssitomografiaan (OCT). Jos tapit vaativat juottamista, juotoslämpötila ei saa ylittää 260°C ja juotosaika enintään 10 sekuntia.

Tuotteen tekniset tiedot

Tuotteen ominaisuudet

● SM Hi1060 tai PM980 letku;

● Lähtöteho jopa 5mW;

● 14-nastainen BTF-paketti TEC:llä ja Monitor PD:llä.

Tuotesovellukset

● Kuituoptiset gyroskoopit;

● Kuituoptinen anturijärjestelmä;

● Optinen laitejärjestelmä.

Tuotetiedot

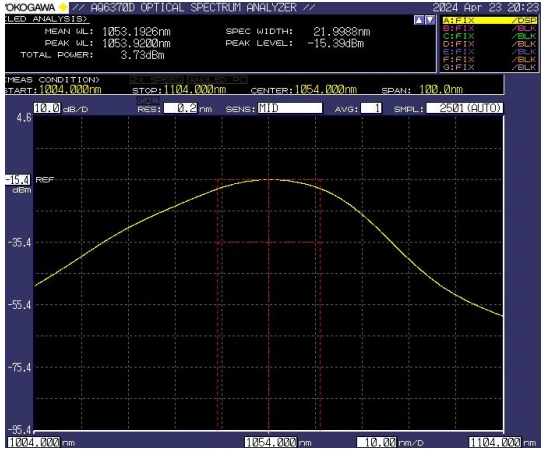

● Tyypillinen spektri: -3dB Kaistanleveys Min.15nm / Tyypi.20nm

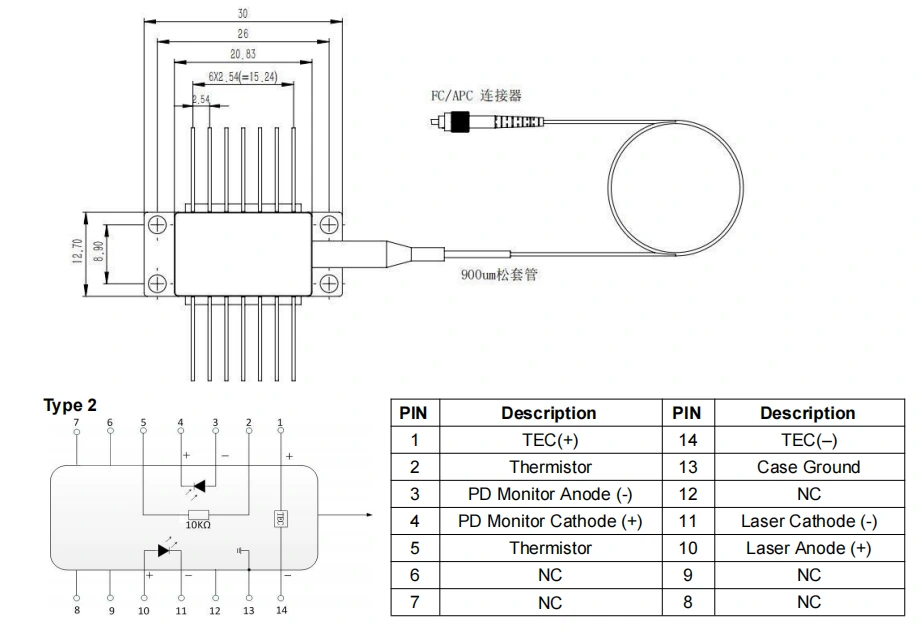

● Pakkauksen piirustus ja PIN-OUT-määritelmä (yksikkö: mm) - 1060 nm 5 mW SLED-laserdiodi

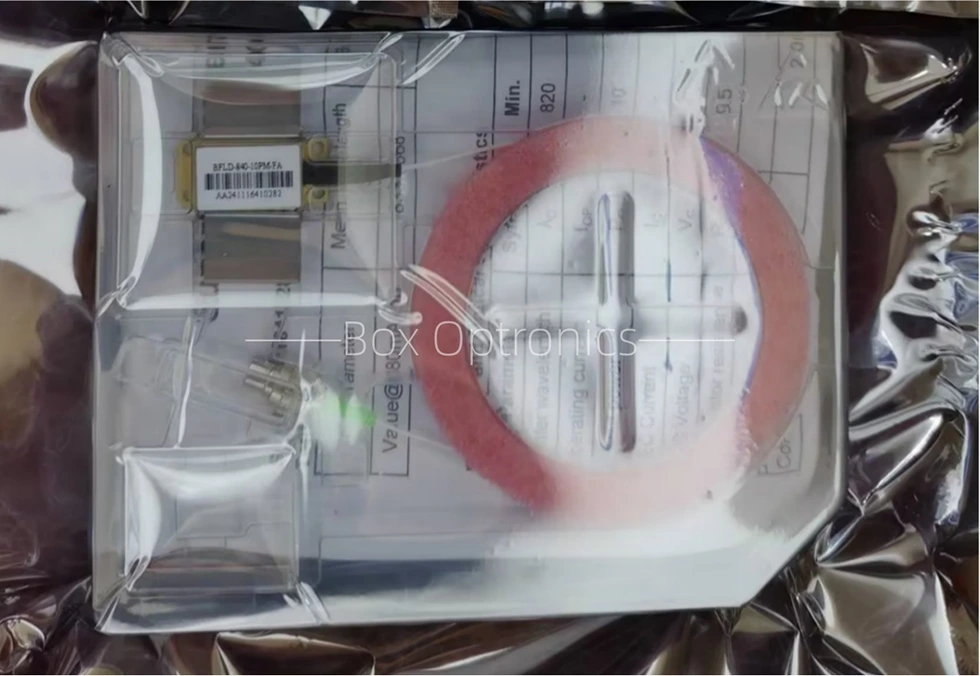

● Pakkausesimerkki

*Erillinen laite; ei sisäänrakennettua ajuria (ulkoinen ohjain valinnainen).

Tilaustiedot

esim.: BFSLD-1060-5SM-FA

(Tilaustiedot: 1060nm 5mW SLED-laserdiodi, perhospaketti, SM Hi1060 kuitu, FC/APC-liitin).

Muita räätälöityjä vaatimuksia varten ota yhteyttä: sales06@boxoptronics.com

Datasheet

Datasheet

Tarjous- ja maksuehdot

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee EXW:n käyttöä. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa tuotteiden toimituskulut etukäteen.

● Maksuehdot

PayPal ja T/T ovat saatavilla.

läpimenoaika

Tuotanto kestää noin 10 työpäivää. (Jos niitä on varastossa, ne toimitetaan nopeammin.)

Kansainvälinen logistiikka voi viedä 3-5 työpäivää.

Käyttöohjeet

● Kun laite toimii, se lähettää korkean intensiteetin lasersäteen; älä katso suoraan kuidun päätyyn, koska se voi aiheuttaa silmävamman.

● Tämä laite on sähköstaattiselle sähkölle herkkä; siksi antistaattisia suojatoimenpiteitä on noudatettava tarkasti pakkaamisen, kuljetuksen ja käytön aikana. Lisäksi on ryhdyttävä varotoimiin virransyötön ylikuormituksen estämiseksi, sillä sen laiminlyönti voi johtaa laitteen pysyvään vaurioitumiseen (esim. laitteen asianmukaisen maadoituksen varmistaminen ja antistaattisen rannehihnan käyttäminen).

● Optiset kuidut ovat hauraita; älä käytä kuitua laitteen vetämiseen. Kun asetat laitetta paikalleen tai poistat sen kannasta, älä paina tai vedä laitteen kotelon takaosassa olevaa holkkia. Varmista liittimillä varustetuissa laitteissa, että sekä laite että kuituliitin nostetaan samanaikaisesti asennuksen tai irrotuksen aikana.

● Jos tapit vaativat juottamista, juotoslämpötila ei saa ylittää 260°C ja juotosaika enintään 10 sekuntia. Erityistä huomiota tulee kiinnittää seuraaviin seikkoihin: juottamisen aikana laitteen tulee olla jännitteettömässä tilassa ja juottimen tulee olla kunnolla maadoitettu.

● Älä koskaan käytä suurta virtaa suoraan käynnistyksen aikana, sillä se voi vahingoittaa sirua. Sen sijaan käynnistä laite virtatasolla, joka on lähellä sirun kynnystä, ja lisää sitten virtaa vähitellen pienin askelin, kunnes haluttu taso on saavutettu.

● Ennen kuin käynnistät kaikki komponentit, aktivoi ensin jäähdytin ja jatka sitten vaiheittaisilla käynnistysvaiheilla estääksesi sirun ylikuumenemisen ja ylikuormituksen.

Laadunvarmistus ja huoltopalvelu

● Takuuaika:

Ilmainen korjaus tai vaihto muusta kuin ihmisperäisestä viasta 1 vuoden sisällä ostopäivästä. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana tarjotaan ilmaiset korjaus- tai vaihtopalvelut tuotteen laatuongelmista johtuviin vioihin. Box Optronics pidättää kuitenkin oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavissa tapauksissa takuuaikana:

(1) Luonnollisten tekijöiden (esim. salama, pöly) tai ympäristövaikutusten aiheuttamat vahingot.

(2) Toimintahäiriöt, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Inhimillisen erehdyksen aiheuttama ilmeinen fyysinen vahinko.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vauriot tai menetys kuljetuksen aikana.
