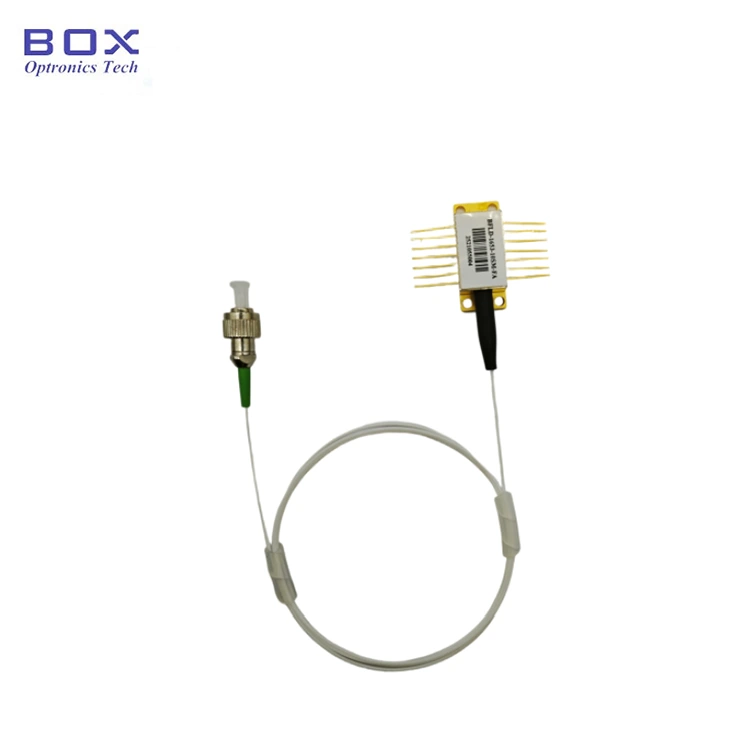

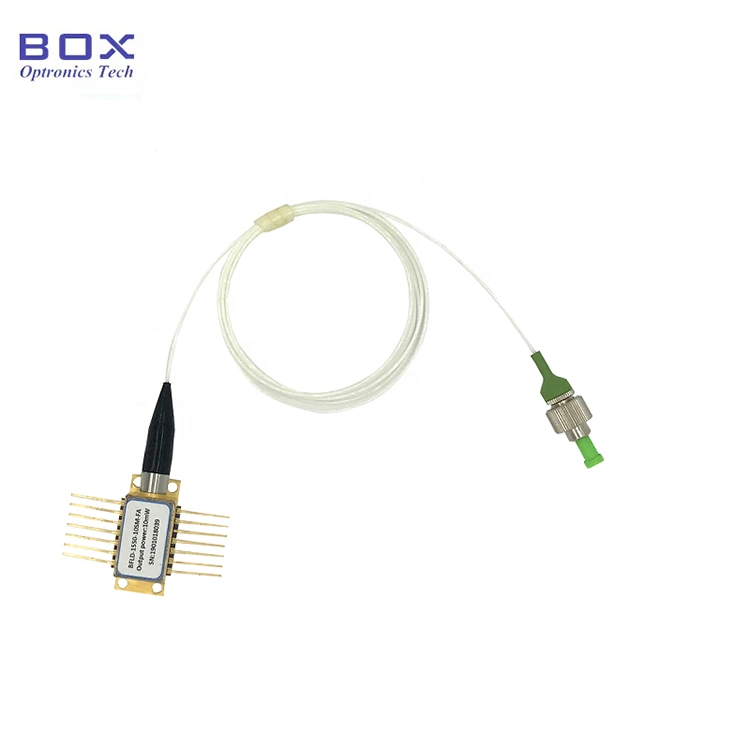

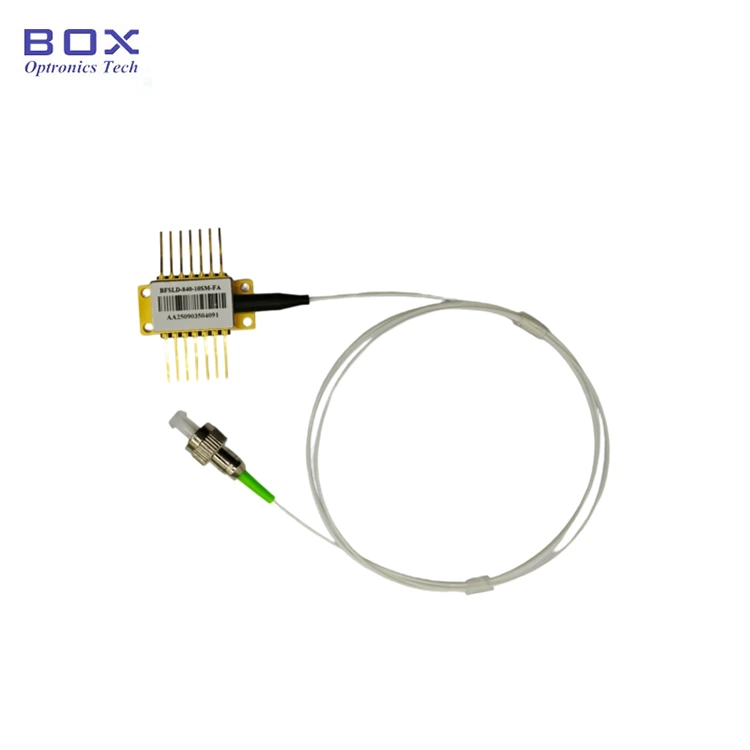

10mW C+L Band DWDM DFB laserdiodi

Ammattimainen optoelektronisten komponenttien valmistaja Box Optronics tarjoaa 10mW C+L Band DWDM DFB Laser Dioden, erittäin tarkan hajautetun takaisinkytkentälaserin, jonka aallonpituuden tarkkuus on ±0,2 nm DWDM-järjestelmiin, valokuitutunnistukseen ja tarkkuuslaserlähdesovelluksiin. Valinnainen ultralaaja aallonpituusalue 1527,22 nm (C63) - 1610,92 nm (L61) sekä C- että L-kaistalla, tämä laser tuottaa 10 mW CW optisen lähtötehon. Sijaitsee alan standardinmukaisessa 14-nastaisessa perhospakkauksessa, jossa on integroitu termosähköinen jäähdytin (TEC), termistori, monitorivalodiodi ja sisäänrakennettu optinen eristin.

Lähetä kysely

Tuotteen Kuvaus

Tuotekatsaus - 10mW C+L Band DWDM DFB laserdiodi

Box Optronicsin 10 mW C+L Band DWDM DFB Laser Diode on tarkkuusaallonpituuslaserlähde, jossa on valinnainen 1527,22–1610,92 nm C+L-kaistan aallonpituus ±0,2 nm aallonpituuden tarkkuudella ja 10 mW optinen lähtöteho. Integroitu TEC, termistori, monitorivalodiodi ja optinen eristin tavallisessa 14-nastaisessa perhospaketissa, joka tarjoaa vakaan aallonpituuden ohjauksen, hiljaisen toiminnan ja helpon OEM-järjestelmän integroinnin. Suunniteltu DWDM-viestintäjärjestelmiin, kuitutunnistukseen ja tarkkuusoptisiin instrumentointiin.

Tärkeimmät ominaisuudet - 10mW C+L Band DWDM DFB laserdiodi

· C+L-kaistan aallonpituudet valinnainen: 1527,22 nm (C63) - 1610,92 nm (L61)

· Suuri sivutilan vaimennussuhde: vähintään 40 dB, tyypillinen 50 dB (CW)

· Alhainen suhteellinen kohina (RIN): ≤ -145 dB/Hz (20-1000 MHz)

· Sisäänrakennettu optinen eristin: ≥30 dB:n eristys

· Integroitu termosähköinen jäähdytin (TEC) ja 10 kΩ termistori aallonpituuden stabilointiin

· Kuituvaihtoehdot: SMF-28e yksimuotoinen tai PM1550 polarisaatiota ylläpitävä kuitu

· Vakio FC/APC-kuituliitin tai räätälöity

· Monitorin valodiodi, joka on integroitu lähtötehon valvontaan

· Telcordia GR-468 -luotettavuushyväksytty, RoHS-yhteensopiva

Tyypilliset sovellukset - 10mW C+L Band DWDM DFB laserdiodi

· Tiheän aallonpituusjakoisen multipleksoinnin (DWDM) lähetysjärjestelmät C- ja L-kaistan välillä

· DWDM-lähetinmoduulit ja transponderikortit tietoliikenneverkkoihin

· Kuituoptiset anturijärjestelmät lämpötilan, jännityksen ja tärinän mittaamiseen

· Optinen spektrianalyysi ja aallonpituuden vertailulähteet

· Optisten komponenttien testaus- ja karakterisointilaitteet

· Tutkimus ja kehitys fotoniikan ja optisen viestinnän laboratorioissa

· OEM-integrointi tietoliikenteen siirtolaitteisiin ja testausinstrumentteihin

Tuotetiedot - 10mW C+L Band DWDM DFB laserdiodi

Absoluuttiset enimmäisarvosanat

Parametri	Symboli	Kunto	Min.	Typ.	Max.	Yksikkö
Varastointilämpötila	Ts	-	-40	-	85	°C
Käyttökotelon lämpötila	Yläosa	-	-20	-	70	°C
Eteenpäin virta	JOS	CW	-	-	200	mA
Laserin käänteinen jännite	VLR	-	-	-	2	V
PD Forward Current	IFPD	-	-	-	5	mA
PD Käänteinen jännite	VRPD	-	-	-	10	V
TEC-virta	ITEC	-	-	-1.5	+1.5	A
TEC-jännite	VTEC	-	-	-3.5	+3.5	V

Optiset ominaisuudet (T = 25°C laserlämpötila)

Parametri	Symboli	Testi kunto	Min.	Typ.	Max.	Yksikkö
Keskimmäinen aallonpituus	λc	TL = 15 - 35 °C, CW	Näytetään valituissa kanavissa			nm
Huippuoptinen lähtöteho	PO	-	10	-	-	mW
Spektrin viivanleveys	LW	FWHM	-	3	5	MHz
Sivutilan vaimennussuhde	SMSR	CW	40	50	-	dB
Optinen eristys	-	-	30	-	-	dB
Suhteellisen voimakkuuden kohina	RIN	20-1000 MHz	-	-	-145	dB/Hz
Aallonpituuden ajautuminen (EOL)	Δλ	25 vuoden käyttöikä	-	-	±0,1	nm
Aallonpituuden lämpötilakerroin	Δλ/ΔT	TEC 15°C - 35°C	-	0.09	-	nm/°C
Aallonpituuden virtakerroin	Δλ/ΔI	-	-	0.01	-	nm/mA

Sähköiset ominaisuudet (T = 25 °C laserlämpötila)

Parametri	Symboli	Testi kunto	Min.	Typ.	Max.	Yksikkö
Kynnysvirta	Ith	-	-	10	35	mA
Rinnetehokkuus	η	PO = 10 mW, CW	0.05	0.13	0.2	mW/mA
Käyttövirta	Iop	PO = 10 mW, CW	-	100	150	mA
TEC-asetuslämpötila	Ts	-	15	-	35	°C
Laser eteenpäin jännite	VF	PO = 10 mW, CW	-	1.2	3.0	V
Tarkkaile PD-virtaa	IMPD	PO = 10 mW, CW	10	-	2500	μA
Tarkkaile pimeää virtaa	ID	IF = 0 mA, VRPD = 5 V	-	-	0.1	μA
Termistorin virta	ITC	-	10	-	100	μA
Termistorin vastus	RTH	TL = 25 °C	9.5	10	10.5	kΩ
Termistori vakio	B	-	3800	-	4100	K
TEC-virta	ITEC	TL = 25 °C, TC = 70 °C	-1.5	-	+1.5	A
TEC-jännite	VTEC	TL = 25 °C, TC = 70 °C	-3.5	-	+3.5	V
TEC:n kapasiteetti	ΔT	Tc = 70 °C	-	-	50	°C

Valitut kanavat: Osanumero ja Laser Centerin aallonpituusluettelo alla

kanava	Osanumero	Min. Aallonpituus (nm)	Typ. Aallonpituus (nm)	Max. Aallonpituus (nm)	Yksikkö
C63	BFLD-C63-10XX-XX	1527.02	1527.22	1527.42	nm
H62	BFLD-H62-10XX-XX	1527.40	1527.60	1527.80	nm
C62	BFLD-C62-10XX-XX	1527.79	1527.99	1528.19	nm
H61	BFLD-H61-10XX-XX	1528.18	1528.38	1528.58	nm
C61	BFLD-C61-10XX-XX	1528.57	1528.77	1528.97	nm
H60	BFLD-H60-10XX-XX	1528.96	1529.16	1529.36	nm
C60	BFLD-C60-10XX-XX	1529.35	1529.55	1529.75	nm
H59	BFLD-H59-10XX-XX	1529.74	1529.94	1530.14	nm
C59	BFLD-C59-10XX-XX	1530.13	1530.33	1530.53	nm
H58	BFLD-H58-10XX-XX	1530.52	1530.72	1530.92	nm
C58	BFLD-C58-10XX-XX	1530.92	1531.12	1531.32	nm
H57	BFLD-H57-10XX-XX	1531.31	1531.51	1531.71	nm
C57	BFLD-C57-10XX-XX	1531.70	1531.90	1532.10	nm
H56	BFLD-H56-10XX-XX	1532.09	1532.29	1532.49	nm
C56	BFLD-C56-10XX-XX	1532.48	1532.68	1532.88	nm
H55	BFLD-H55-10XX-XX	1532.87	1533.07	1533.27	nm
C55	BFLD-C55-10XX-XX	1533.27	1533.47	1533.67	nm
H54	BFLD-H54-10XX-XX	1533.66	1533.86	1534.06	nm
C54	BFLD-C54-10XX-XX	1534.05	1534.25	1534.45	nm
H53	BFLD-H53-10XX-XX	1534.44	1534.64	1534.84	nm
C53	BFLD-C53-10XX-XX	1534.84	1535.04	1535.24	nm
H52	BFLD-H52-10XX-XX	1535.23	1535.43	1535.63	nm
C52	BFLD-C52-10XX-XX	1535.62	1535.82	1536.02	nm
H51	BFLD-H51-10XX-XX	1536.02	1536.22	1536.42	nm
C51	BFLD-C51-10XX-XX	1536.41	1536.61	1536.81	nm
H50	BFLD-H50-10XX-XX	1536.80	1537.00	1537.20	nm
C50	BFLD-C50-10XX-XX	1537.20	1537.40	1537.60	nm
H49	BFLD-H49-10XX-XX	1537.59	1537.79	1537.99	nm
C49	BFLD-C49-10XX-XX	1537.99	1538.19	1538.39	nm
H48	BFLD-H48-10XX-XX	1538.38	1538.58	1538.78	nm
C48	BFLD-C48-10XX-XX	1538.78	1538.98	1539.18	nm
H47	BFLD-H47-10XX-XX	1539.17	1539.37	1539.57	nm
C47	BFLD-C47-10XX-XX	1539.57	1539.77	1539.97	nm
H46	BFLD-H46-10XX-XX	1539.96	1540.16	1540.36	nm
C46	BFLD-C46-10XX-XX	1540.36	1540.56	1540.76	nm
H45	BFLD-H45-10XX-XX	1540.75	1540.95	1541.15	nm
C45	BFLD-C45-10XX-XX	1541.15	1541.35	1541.55	nm
H44	BFLD-H44-10XX-XX	1541.55	1541.75	1541.95	nm
C44	BFLD-C44-10XX-XX	1541.94	1542.14	1542.34	nm
H43	BFLD-H43-10XX-XX	1542.34	1542.54	1542.74	nm
C43	BFLD-C43-10XX-XX	1542.74	1542.94	1543.14	nm
H42	BFLD-H42-10XX-XX	1543.13	1543.33	1543.53	nm
C42	BFLD-C42-10XX-XX	1543.53	1543.73	1543.93	nm
H41	BFLD-H41-10XX-XX	1543.93	1544.13	1544.33	nm
C41	BFLD-C41-10XX-XX	1544.33	1544.53	1544.73	nm
H40	BFLD-H40-10XX-XX	1544.72	1544.92	1545.12	nm
C40	BFLD-C40-10XX-XX	1545.12	1545.32	1545.52	nm
H39	BFLD-H39-10XX-XX	1545.52	1545.72	1545.92	nm
C39	BFLD-C39-10XX-XX	1545.92	1546.12	1546.32	nm
H38	BFLD-H38-10XX-XX	1546.32	1546.52	1546.72	nm
C38	BFLD-C38-10XX-XX	1546.72	1546.92	1547.12	nm
H37	BFLD-H37-10XX-XX	1547.12	1547.32	1547.52	nm
C37	BFLD-C37-10XX-XX	1547.52	1547.72	1547.92	nm
H36	BFLD-H36-10XX-XX	1547.91	1548.11	1548.31	nm
C36	BFLD-C36-10XX-XX	1548.31	1548.51	1548.71	nm
H35	BFLD-H35-10XX-XX	1548.71	1548.91	1549.11	nm
C35	BFLD-C35-10XX-XX	1549.12	1549.32	1549.52	nm
H34	BFLD-H34-10XX-XX	1549.52	1549.72	1549.92	nm
C34	BFLD-C34-10XX-XX	1549.92	1550.12	1550.32	nm
H33	BFLD-H33-10XX-XX	1550.32	1550.52	1550.72	nm
C33	BFLD-C33-10XX-XX	1550.72	1550.92	1551.12	nm
H32	BFLD-H32-10XX-XX	1551.12	1551.32	1551.52	nm
C32	BFLD-C32-10XX-XX	1551.52	1551.72	1551.92	nm
H31	BFLD-H31-10XX-XX	1551.92	1552.12	1552.32	nm
C31	BFLD-C31-10XX-XX	1552.32	1552.52	1552.72	nm
H30	BFLD-H30-10XX-XX	1552.73	1552.93	1553.13	nm
C30	BFLD-C30-10XX-XX	1553.13	1553.33	1553.53	nm
H29	BFLD-H29-10XX-XX	1553.53	1553.73	1553.93	nm
C29	BFLD-C29-10XX-XX	1553.93	1554.13	1554.33	nm
H28	BFLD-H28-10XX-XX	1554.34	1554.54	1554.74	nm
C28	BFLD-C28-10XX-XX	1554.74	1554.94	1555.14	nm
H27	BFLD-H27-10XX-XX	1555.14	1555.34	1555.54	nm
C27	BFLD-C27-10XX-XX	1555.55	1555.75	1555.95	nm
H26	BFLD-H26-10XX-XX	1555.95	1556.15	1556.35	nm
C26	BFLD-C26-10XX-XX	1556.35	1556.55	1556.75	nm
H25	BFLD-H25-10XX-XX	1556.76	1556.96	1557.16	nm
C25	BFLD-C25-10XX-XX	1557.16	1557.36	1557.56	nm
H24	BFLD-H24-10XX-XX	1557.57	1557.77	1557.97	nm
C24	BFLD-C24-10XX-XX	1557.97	1558.17	1558.37	nm
H23	BFLD-H23-10XX-XX	1558.38	1558.58	1558.78	nm
C23	BFLD-C23-10XX-XX	1558.78	1558.98	1559.18	nm
H22	BFLD-H22-10XX-XX	1559.19	1559.39	1559.59	nm
C22	BFLD-C22-10XX-XX	1559.59	1559.79	1559.99	nm
H21	BFLD-H21-10XX-XX	1560.00	1560.20	1560.40	nm
C21	BFLD-C21-10XX-XX	1560.41	1560.61	1560.81	nm
H20	BFLD-H20-10XX-XX	1560.81	1561.01	1561.21	nm
C20	BFLD-C20-10XX-XX	1561.22	1561.42	1561.62	nm
H19	BFLD-H19-10XX-XX	1561.63	1561.83	1562.03	nm
C19	BFLD-C19-10XX-XX	1562.03	1562.23	1562.43	nm
H18	BFLD-H18-10XX-XX	1562.44	1562.64	1562.84	nm
C18	BFLD-C18-10XX-XX	1562.85	1563.05	1563.25	nm
H17	BFLD-H17-10XX-XX	1563.25	1563.45	1563.65	nm
C17	BFLD-C17-10XX-XX	1563.66	1563.86	1564.06	nm
H16	BFLD-H16-10XX-XX	1564.07	1564.27	1564.47	nm
C16	BFLD-C16-10XX-XX	1564.48	1564.68	1564.88	nm
H15	BFLD-H15-10XX-XX	1564.89	1565.09	1565.29	nm
C15	BFLD-C15-10XX-XX	1565.30	1565.50	1565.70	nm
H14	BFLD-H14-10XX-XX	1565.70	1565.90	1566.10	nm
C14	BFLD-C14-10XX-XX	1566.11	1566.31	1566.51	nm
H13	BFLD-H13-10XX-XX	1566.52	1566.72	1566.92	nm
C13	BFLD-C13-10XX-XX	1566.93	1567.13	1567.33	nm
H12	BFLD-H12-10XX-XX	1567.34	1567.54	1567.74	nm
C12	BFLD-C12-10XX-XX	1567.75	1567.95	1568.15	nm
H11	BFLD-H11-10XX-XX	1568.16	1568.36	1568.56	nm
C11	BFLD-C11-10XX-XX	1568.57	1568.77	1568.97	nm
H10	BFLD-H10-10XX-XX	1568.98	1569.18	1569.38	nm
C10	BFLD-C10-10XX-XX	1569.39	1569.59	1569.79	nm
H09	BFLD-H09-10XX-XX	1569.81	1570.01	1570.21	nm
C09	BFLD-C09-10XX-XX	1570.22	1570.42	1570.62	nm
H08	BFLD-H08-10XX-XX	1570.63	1570.83	1571.03	nm
C08	BFLD-C08-10XX-XX	1571.04	1571.24	1571.44	nm
H07	BFLD-H07-10XX-XX	1571.45	1571.65	1571.85	nm
C07	BFLD-C07-10XX-XX	1571.86	1572.06	1572.26	nm
H06	BFLD-H06-10XX-XX	1572.28	1572.48	1572.68	nm
C06	BFLD-C06-10XX-XX	1572.69	1572.89	1573.09	nm
H05	BFLD-H05-10XX-XX	1573.10	1573.30	1573.50	nm
C05	BFLD-C05-10XX-XX	1573.51	1573.71	1573.91	nm
H04	BFLD-H04-10XX-XX	1573.93	1574.13	1574.33	nm
C04	BFLD-C04-10XX-XX	1574.34	1574.54	1574.74	nm
H03	BFLD-H03-10XX-XX	1574.75	1574.95	1575.15	nm
C03	BFLD-C03-10XX-XX	1575.17	1575.37	1575.57	nm
H02	BFLD-H02-10XX-XX	1575.58	1575.78	1575.98	nm
C02	BFLD-C02-10XX-XX	1576.00	1576.20	1576.40	nm
H01	BFLD-H01-10XX-XX	1576.41	1576.61	1576.81	nm
C01	BFLD-C01-10XX-XX	1576.83	1577.03	1577.23	nm
Q00	BFLD-Q00-10XX-XX	1577.24	1577.44	1577.64	nm
L00	BFLD-L00-10XX-XX	1577.66	1577.86	1578.06	nm
Q99	BFLD-Q99-10XX-XX	1578.07	1578.27	1578.47	nm
L99	BFLD-L99-10XX-XX	1578.49	1578.69	1578.89	nm
Q98	BFLD-Q98-10XX-XX	1578.90	1579.10	1579.30	nm
L98	BFLD-L98-10XX-XX	1579.32	1579.52	1579.72	nm
Q97	BFLD-Q97-10XX-XX	1579.73	1579.93	1580.13	nm
L97	BFLD-L97-10XX-XX	1580.15	1580.35	1580.55	nm
Q96	BFLD-Q96-10XX-XX	1580.57	1580.77	1580.97	nm
L96	BFLD-L96-10XX-XX	1580.98	1581.18	1581.38	nm
Q95	BFLD-Q95-10XX-XX	1581.40	1581.60	1581.80	nm
L95	BFLD-L95-10XX-XX	1581.82	1582.02	1582.22	nm
Q94	BFLD-Q94-10XX-XX	1582.24	1582.44	1582.64	nm
L94	BFLD-L94-10XX-XX	1582.65	1582.85	1583.05	nm
Q93	BFLD-Q93-10XX-XX	1583.07	1583.27	1583.47	nm
L93	BFLD-L93-10XX-XX	1583.49	1583.69	1583.89	nm
Q92	BFLD-Q92-10XX-XX	1583.91	1584.11	1584.31	nm
L92	BFLD-L92-10XX-XX	1584.33	1584.53	1584.73	nm
Q91	BFLD-Q91-10XX-XX	1584.75	1584.95	1585.15	nm
L91	BFLD-L91-10XX-XX	1585.16	1585.36	1585.56	nm
Q90	BFLD-Q90-10XX-XX	1585.58	1585.78	1585.98	nm
L90	BFLD-L90-10XX-XX	1586.00	1586.20	1586.40	nm
Q89	BFLD-Q89-10XX-XX	1586.42	1586.62	1586.82	nm
L89	BFLD-L89-10XX-XX	1586.84	1587.04	1587.24	nm
Q88	BFLD-Q88-10XX-XX	1587.26	1587.46	1587.66	nm
L88	BFLD-L88-10XX-XX	1587.68	1587.88	1588.08	nm
Q87	BFLD-Q87-10XX-XX	1588.10	1588.30	1588.50	nm
L87	BFLD-L87-10XX-XX	1588.53	1588.73	1588.93	nm
Q86	BFLD-Q86-10XX-XX	1588.95	1589.15	1589.35	nm
L86	BFLD-L86-10XX-XX	1589.37	1589.57	1589.77	nm
Q85	BFLD-Q85-10XX-XX	1589.79	1589.99	1590.19	nm
L85	BFLD-L85-10XX-XX	1590.21	1590.41	1590.61	nm
Q84	BFLD-Q84-10XX-XX	1590.63	1590.83	1591.03	nm
L84	BFLD-L84-10XX-XX	1591.06	1591.26	1591.46	nm
Q83	BFLD-Q83-10XX-XX	1591.48	1591.68	1591.88	nm
L83	BFLD-L83-10XX-XX	1591.90	1592.10	1592.30	nm
Q82	BFLD-Q82-10XX-XX	1592.32	1592.52	1592.72	nm
L82	BFLD-L82-10XX-XX	1592.75	1592.95	1593.15	nm
Q81	BFLD-Q81-10XX-XX	1593.17	1593.37	1593.57	nm
L81	BFLD-L81-10XX-XX	1593.59	1593.79	1593.99	nm
Q80	BFLD-Q80-10XX-XX	1594.02	1594.22	1594.42	nm
L80	BFLD-L80-10XX-XX	1594.44	1594.64	1594.84	nm
Q79	BFLD-Q79-10XX-XX	1594.86	1595.06	1595.26	nm
L79	BFLD-L79-10XX-XX	1595.29	1595.49	1595.69	nm
Q78	BFLD-Q78-10XX-XX	1595.71	1595.91	1596.11	nm
L78	BFLD-L78-10XX-XX	1596.14	1596.34	1596.54	nm
Q77	BFLD-Q77-10XX-XX	1596.56	1596.76	1596.96	nm
L77	BFLD-L77-10XX-XX	1596.99	1597.19	1597.39	nm
Q76	BFLD-Q76-10XX-XX	1597.42	1597.62	1597.82	nm
L76	BFLD-L76-10XX-XX	1597.84	1598.04	1598.24	nm
Q75	BFLD-Q75-10XX-XX	1598.27	1598.47	1598.67	nm
L75	BFLD-L75-10XX-XX	1598.69	1598.89	1599.09	nm
Q74	BFLD-Q74-10XX-XX	1599.12	1599.32	1599.52	nm
L74	BFLD-L74-10XX-XX	1599.55	1599.75	1599.95	nm
Q73	BFLD-Q73-10XX-XX	1599.97	1600.17	1600.37	nm
L73	BFLD-L73-10XX-XX	1600.40	1600.60	1600.80	nm
Q72	BFLD-Q72-10XX-XX	1600.83	1601.03	1601.23	nm
L72	BFLD-L72-10XX-XX	1601.26	1601.46	1601.66	nm
Q71	BFLD-Q71-10XX-XX	1601.68	1601.88	1602.08	nm
L71	BFLD-L71-10XX-XX	1602.11	1602.31	1602.51	nm
Q70	BFLD-Q70-10XX-XX	1602.54	1602.74	1602.94	nm
L70	BFLD-L70-10XX-XX	1602.97	1603.17	1603.37	nm
Q69	BFLD-Q69-10XX-XX	1603.40	1603.60	1603.80	nm
L69	BFLD-L69-10XX-XX	1603.83	1604.03	1604.23	nm
Q68	BFLD-Q68-10XX-XX	1604.26	1604.46	1604.66	nm
L68	BFLD-L68-10XX-XX	1604.68	1604.88	1605.08	nm
Q67	BFLD-Q67-10XX-XX	1605.11	1605.31	1605.51	nm
L67	BFLD-L67-10XX-XX	1605.54	1605.74	1605.94	nm
Q66	BFLD-Q66-10XX-XX	1605.97	1606.17	1606.37	nm
L66	BFLD-L66-10XX-XX	1606.40	1606.60	1606.80	nm
Q65	BFLD-Q65-10XX-XX	1606.84	1607.04	1607.24	nm
L65	BFLD-L65-10XX-XX	1607.27	1607.47	1607.67	nm
Q64	BFLD-Q64-10XX-XX	1607.70	1607.90	1608.10	nm
L64	BFLD-L64-10XX-XX	1608.13	1608.33	1608.53	nm
Q63	BFLD-Q63-10XX-XX	1608.56	1608.76	1608.96	nm
L63	BFLD-L63-10XX-XX	1608.99	1609.19	1609.39	nm
Q62	BFLD-Q62-10XX-XX	1609.42	1609.62	1609.82	nm
L62	BFLD-L62-10XX-XX	1609.86	1610.06	1610.26	nm
Q61	BFLD-Q61-10XX-XX	1610.29	1610.49	1610.69	nm
L61	BFLD-L61-10XX-XX	1610.72	1610.92	1611.12	nm

Paketin ja PIN-koodin määritelmä

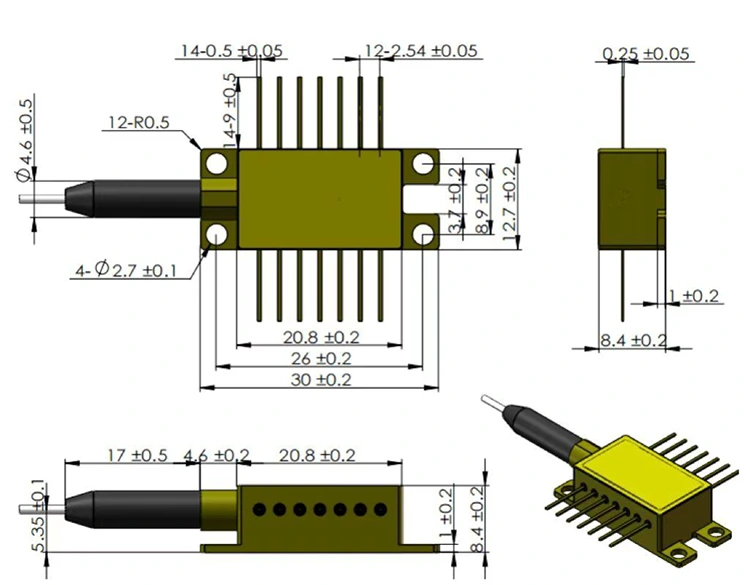

Pakkaustyyppi: 14-pinninen hermeettinen perhospaketti

Sisäänrakennetut komponentit: optinen eristin, lämpösähköinen jäähdytin (TEC), termistori, monitorin valodiodi

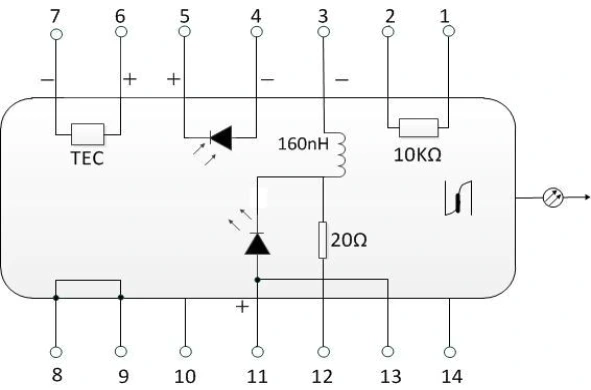

Tyyppi 1 Pin-out

Pin	Kuvaus	Pin	Kuvaus
1	Termistori	14	NC (ei yhteyttä)
2	Termistori	13	Laser-anodi (+)
3	Laser DC Bias (katodi) (-)	12	Laser RF katodi (-)
4	PD-monitorin anodi (-)	11	Laser-anodi (+)
5	PD-monitorin katodi (+)	10	NC (ei yhteyttä)
6	TEC (+)	9	Case Ground
7	TEC (-)	8	Case Ground

Tyyppi 2 Pin-out

Pin	Kuvaus	Pin	Kuvaus
1	TEC (+)	14	TEC (-)
2	Termistori	13	Case Ground
3	PD-monitorin anodi (-)	12	NC (ei yhteyttä)
4	PD-monitorin katodi (+)	11	Laserkatodi (-)
5	Termistori	10	Laser-anodi (+)
6	NC (ei yhteyttä)	9	NC (ei yhteyttä)
7	NC (ei yhteyttä)	8	NC (ei yhteyttä)

Tilaustiedot - 10mW C+L Band DWDM DFB laserdiodi

Mallin nimikkeistö

BFLD - XXXX - XX - XX - XX (-X)

Esimerkki: BFLD-C34-10SM-FA

Ala	Koodi	Kuvaus
Laser tyyppi	BFLD	ButterflyDFB laserdiodi
Aallonpituus	Cxx /Hxx/ Lxx/Qxx	C63-C01 tai H62-H01 tai L00-L61 tai Q00-Q61
Lähtöteho	10	10mW
Kuitutyyppi	SM / PM	SM = yksimuotoinen (SMF-28e); PM = Polarisaatiota ylläpitävä (PM1550)
Liittimen tyyppi	FA / SA	FA = FC/APC; SA = SC/APC; Muita liittimiä saatavilla
Pinout	NULL / 2	NULL = tyyppi 1 (oletus); 2 = Tyypin 2 pumppu

Usein kysytyt kysymykset (FAQ)

K: Mitä eroa on tyypin 1 ja tyypin 2 pinout-kokoonpanoilla?

V: Tyyppi 1 seuraa standardia telecom-perhospintakokoonpanoa, jota käytetään yleisesti DWDM-lähettimissä ja nopeissa optisissa viestintäsovelluksissa. Se tarjoaa erilliset liitännät laserbiasille, RF-modulaatiolle, TEC-, termistori- ja monitorin valodiodisignaaleille varmistaakseen yhteensopivuuden tietoliikenteen laserohjainpiirien kanssa.

Tyyppi 2 on optimoitu pumppulasersovelluksiin, ja siinä on yksinkertaistettu sähköinen käyttöliittymä ja erilainen TEC-järjestely suuritehoisen pumpun toimintaan ja lämmönhallintaan.

Molemmat kokoonpanot käyttävät samaa 14-nastaista perhonen mekaanista pakettia, mutta niiden sähköiset nastat ovat erilaiset. Ne ovat mekaanisesti yhteensopivia, mutta vaativat erilaisia piirilevyasetteluja ja ajurimalleja.

K: Miksi sisäänrakennettu optinen eristin on tärkeä DWDM- ja tunnistussovelluksissa?

V: DWDM-lähetys- ja kuitutunnistusjärjestelmissä optiset heijastukset liittimistä, kuituliitännöistä ja optisista komponenteista voivat kytkeytyä takaisin laseronteloon. Tämä optinen takaisinkytkentä voi johtaa tilan epävakauteen, aallonpituuden vaihteluun, lisääntyneeseen kohinaan ja heikentyneeseen järjestelmän suorituskykyyn.

Sisäänrakennettu optinen eristin, jossa on ≥30 dB:n eristys, vaimentaa nämä takaisinheijastukset, parantaa aallonpituuden vakautta, vähentää takaisinkytkennän aiheuttamaa kohinaa ja varmistaa luotettavan toiminnan sovelluksissa, kuten koherentissa ilmaisussa, kuidun tunnistuksessa ja vähäkohinaisessa optisessa lähetyksessä.

K: Voinko saada mukautetun aallonpituuden normaalin C+L-kaistaluettelon ulkopuolelle?

V: Kyllä. Tuemme räätälöityjä aallonpituuksia erityisten sovellusvaatimusten perusteella. DWDM-lasertuotteille on saatavilla mukautettuja aallonpituuksia hyväksytyllä aallonpituusalueellamme (esimerkiksi 1527–1611 nm sirun saatavuudesta riippuen).

Muita aallonpituuskaistoja, mukaan lukien O-kaista (1260–1360 nm) ja S-kaista (1460–1530 nm), voidaan myös harkita tietyissä sovelluksissa.

Mukautetun aallonpituuden toteutettavuus riippuu lasersirun saatavuudesta, ritilän suunnittelusta ja tuotantoaikataulusta. Ota meihin yhteyttä ja kerro tavoiteaallonpituutesi ja hakemustiedot arviointia varten.

Liittyvät tuotteet

· DWDM 14PIN Butterfly Analog Laser CATV:lle -ITU-T Grid CH18-64 1526,44 ~ 1563,05 nm, korkea lineaarinen RF-over-kuitulähetys

· LAN-WDM 10 mW kuitukytketty laser - 1266,5–1345,5 nm valinnainen, suunniteltu 400 G/800 G:n optisille lähetin-vastaanottimille

· CWDM 1270–1650 nm DFB-laserlähde – optiseen viestintään ja hajautettuun kuituoptiseen tunnistukseen

· 1 550 nm:n 1 W:n kuitukytkentälaser – suuritehoinen kuitulaser-kylvö, optinen vahvistus ja teollinen fotoniikka

· 1550nm DFB 100KHz BTF kapeaviivainen laser – matalavaiheinen kohinalähde koherentiin viestintään, LiDAR:iin ja tarkkuuteen

Datasheet-10mW C+L Band DWDM DFB laserdiodi

Datasheet

Merkitse tämä sivu kirjanmerkkeihin, jotta sitä on helppo käyttää tulevaisuudessa.

Hot Tags: Kiina 10mW C L Band DWDM DFB laserdiodi valmistaja, toimittaja, tehdas

Aiheeseen liittyvä luokka

Lähetä kysely

Yhteystiedot



Osoite

Room 901, Building A, Rongchao New Era Plaza, No. 3 Lanqing 1st Road, Luhu Community, Guanhun osa-alue, Longhua District, Shenzhen, 518110, Kiina


Puh

+86-13322933691


Sähköposti

sales06@boxoptronics.com

Etsitkö kilpailukykyistä hinnoittelua joukkotilauksille? Lähetä Box Optronicsille tiedustelu korkean suorituskyvyn DFB-lasereista, SLED-laitteista ja PM-kuitulaitteista. Pyydä ammattimainen hintatarjous 24 tunnin sisällä.
