1064nm 30mW DFB Butterfly -laserdiodi

Sisällysluettelo

1. 1064nm:n esittely 30mW DFB Butterfly -laserdiodi

2. Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Tuotetiedot

6. Tilaustiedot

7. Tietolomake ja testilomake

8. Tarjous- ja maksuehdot

9. läpimenoaika

10. Käyttöohjeet

11. Laadunvarmistus ja Huoltopalvelu

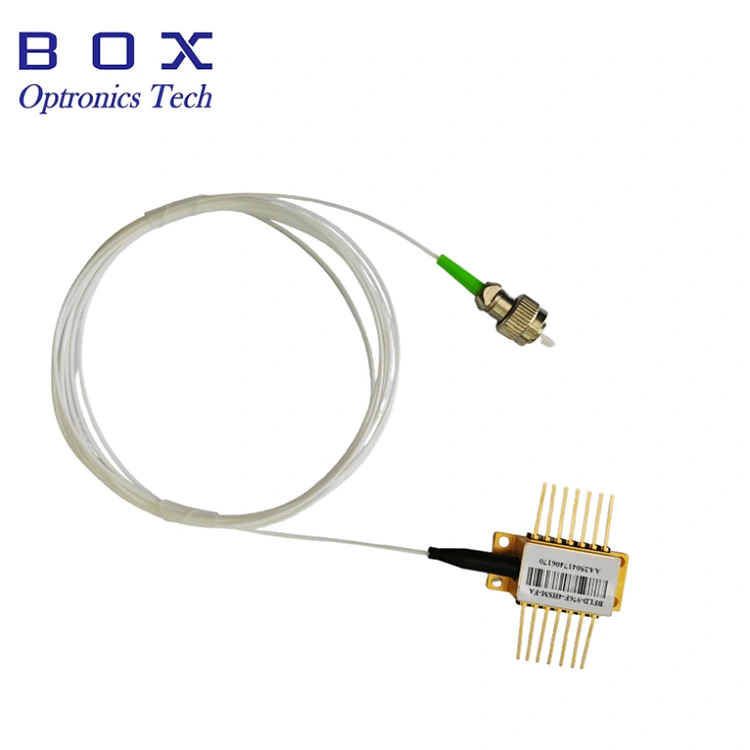

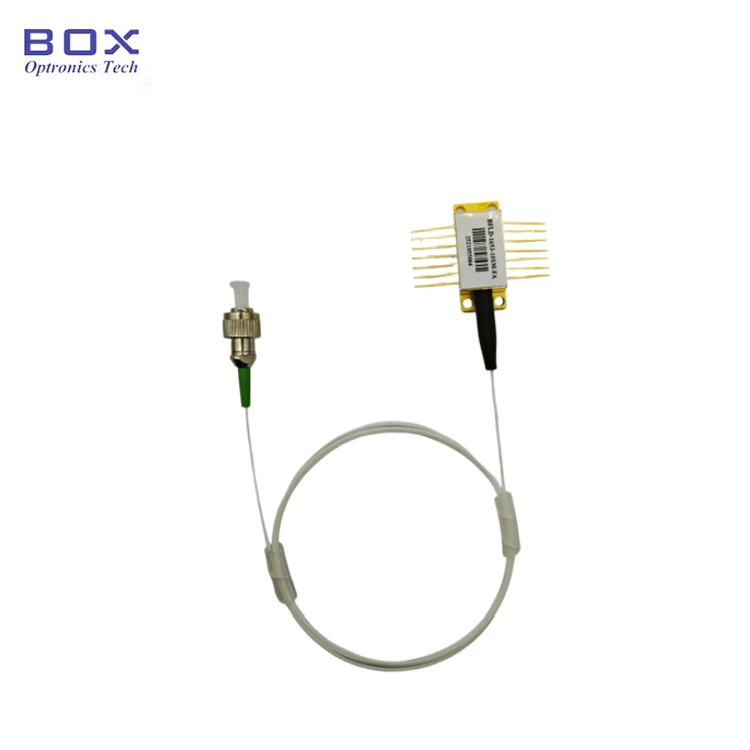

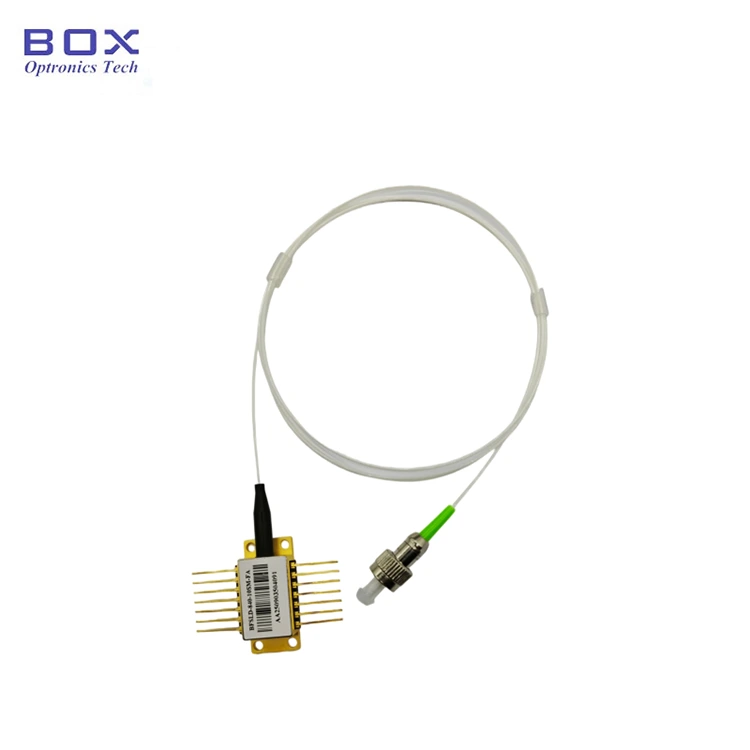

Tuotteen esittely

Tämä on 1064nm DFB-laserdiodi, jossa on 14-nastainen standardi perhospaketti, keskusaallonpituus 1064nm, aallonpituuden toleranssi +/-1nm ja tyypillinen lähtöteho 30mW. Sisäänrakennettu TEC, termistori, isolaattori ja monitori PD, erinomaisella aallonpituuden stabiiliudella pitkäkestoiseen vakaaseen toimintaan. Sitä käytetään pääasiassa valokuituviestinnässä ja tunnistuksessa. Johda tiukasti tapin määritelmän mukaan, TEC-ohjauksessa ja liiallinen kuidun taipuminen suorituskyvyn ja käyttöiän varmistamiseksi.

Tuote Tekniset tiedot

Tuotteen ominaisuudet

● Monikvantti Well (MQW) hajautettu palaute (DFB) laserit;

● Lähtövirta päälle 30mW asti;

● SM- tai PM-kuitu;

● 14-nastainen BTF-paketti, jossa on termistori, TEC, isolaattori ja Monitor PD.

Tuotesovellukset

● Optinen kuitu viestintä;

● Optiset välineet;

● Optinen kuitu anturi;

● Valonlähde.

Tuote Yksityiskohdat

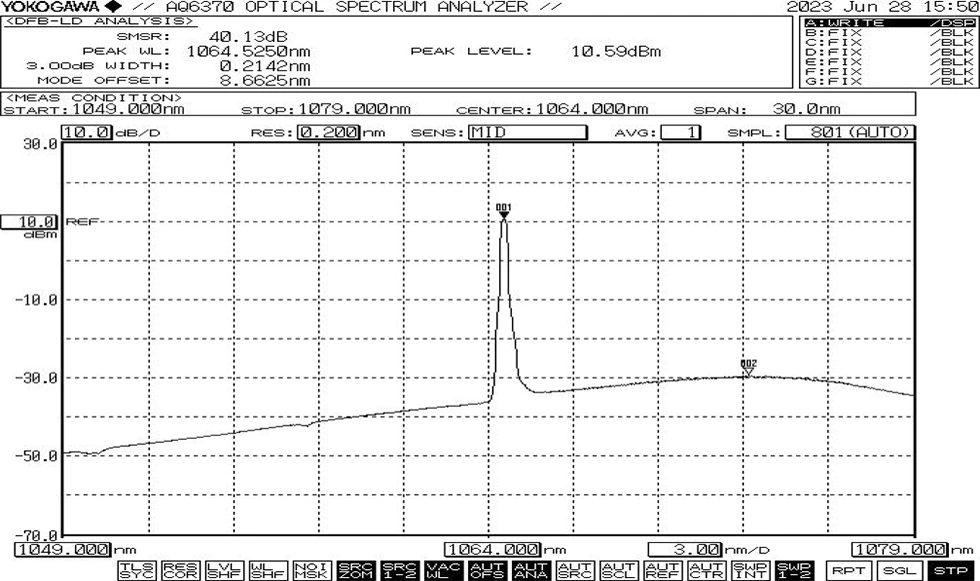

● Tyypillinen spektri: 1064 nm, +/-1 WL-toleranssi

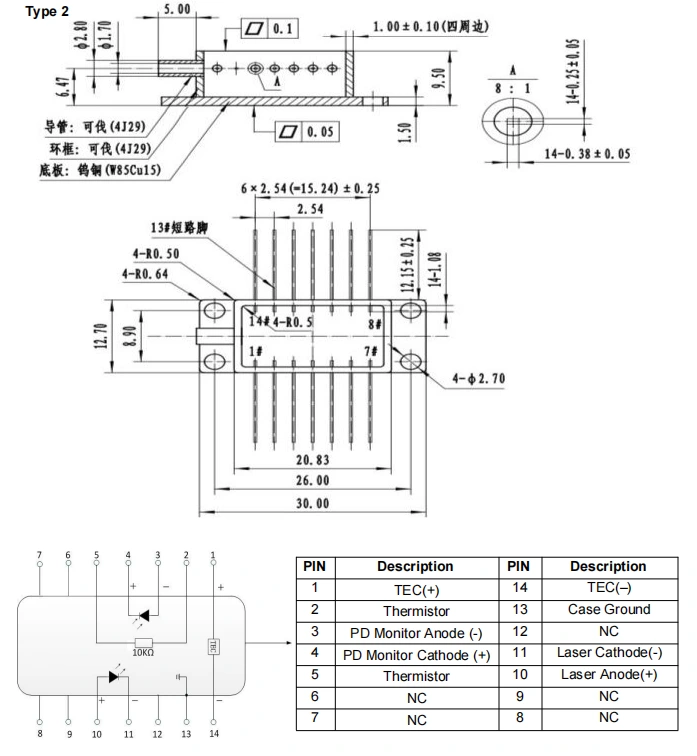

● Pakkauksen piirustus ja PIN-OUT-määritelmä (yksikkö: mm) - 1064 nm 30 mW DFB Butterfly laserdiodi

● Vakiovarusteet

*Erillinen laite; ei sisäänrakennettua ajuria (ulkoinen ohjain valinnainen).

Tilaus tietoja

esim.: BFLD-1064-30SM-FA

(Tilaustiedot: 1064nm 30mW DFB Butterfly Laser Diode, SM-kuidulla, FC/APC-liitin, pumpun nasta).

Muita räätälöityjä vaatimuksia varten ota yhteyttä: sales06@boxoptronics.com

Tietolomake ja Testitaulukko

Datasheet

Testitaulukko

Tarjousehdot ja maksu

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee sen käyttöä EXW. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa toimituskulut etukäteen tuotteet.

● Maksuehdot

PayPal ja T/T ovat saatavilla.

läpimenoaika

Tuotanto kestää noin 10 työpäivää. (Jos niitä on varastossa, toimitus on nopeampi.)

Kansainvälinen logistiikka voi viedä 3-5 työpäivää.

Toiminta Huomautuksia

● Ennen kuin käynnistät kaikki komponentit, aktivoi ensin jäähdytin ja jatka sitten asteittaisilla käynnistysvaiheilla estääksesi sirun ylikuumenemisen ja ylikuormitus.

● Kun laite toimii, se lähettää korkean intensiteetin lasersäteen; tehdä Älä katso suoraan kuidun päätypintaan, sillä se voi aiheuttaa silmävamman.

● Optiset kuidut ovat hauraita; älä käytä kuitua laitteen vetämiseen. Kun asetat laitetta paikalleen tai irrotat sen pistorasiasta, älä kohdista siihen painetta tai vedä laitteen kotelon takana olevasta holkista. Laitteisiin varustettu liittimillä, varmista, että sekä laite että kuituliitin nostetaan samanaikaisesti asennuksen tai poiston aikana.

● Jos tapit vaativat juottamista, juotoslämpötila ei saa olla yli 260°C, ja juotosaika ei saa ylittää 10 sekuntia. Erityistä on kiinnitettävä huomiota seuraaviin: juottamisen aikana laitteen on oltava virrattomassa tilassa ja juotosraudan on oltava kunnossa maadoitettu.

● Älä koskaan käytä korkeaa virtaa suoraan käynnistyksen aikana, esim tämä saattaa vahingoittaa sirua. Sen sijaan käynnistä laite nykyisellä tasolla lähelle sirun kynnystä ja lisää sitten vähitellen virtaa pieniksi kasvaa, kunnes haluttu taso on saavutettu.

Laadunvarmistus ja Huoltopalvelu

● Takuuaika:

Ilmainen korjaus tai vaihto ei-ihmisperäisiin vioihin 1 vuosi ostosta. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana ilmaiset korjaus- tai vaihtopalvelut tarjotaan tuotteen laatuongelmista johtuvien vikojen varalta. Kuitenkin Box Optronics pidättää oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavassa tapaukset takuuajan sisällä:

(1) Luonnollisten tekijöiden (esim. salama, pöly) aiheuttamat vahingot tai ympäristövaikutuksia.

(2) Toimintahäiriöt, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Inhimillisen erehdyksen aiheuttama ilmeinen fyysinen vahinko.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vauriot tai menetys kuljetuksen aikana.
