1550,12 nm DWDM DFB laser

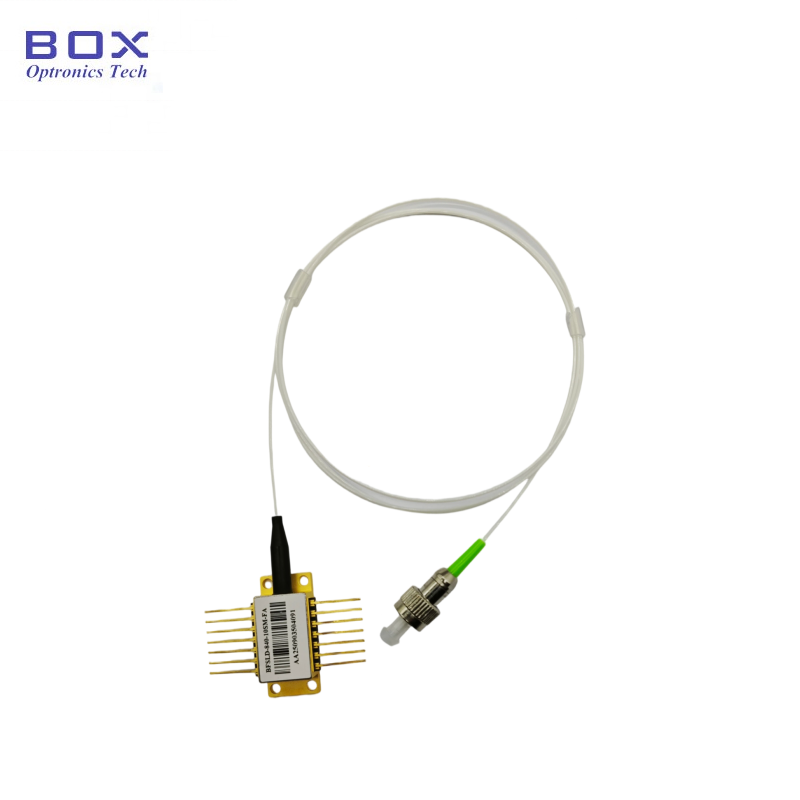

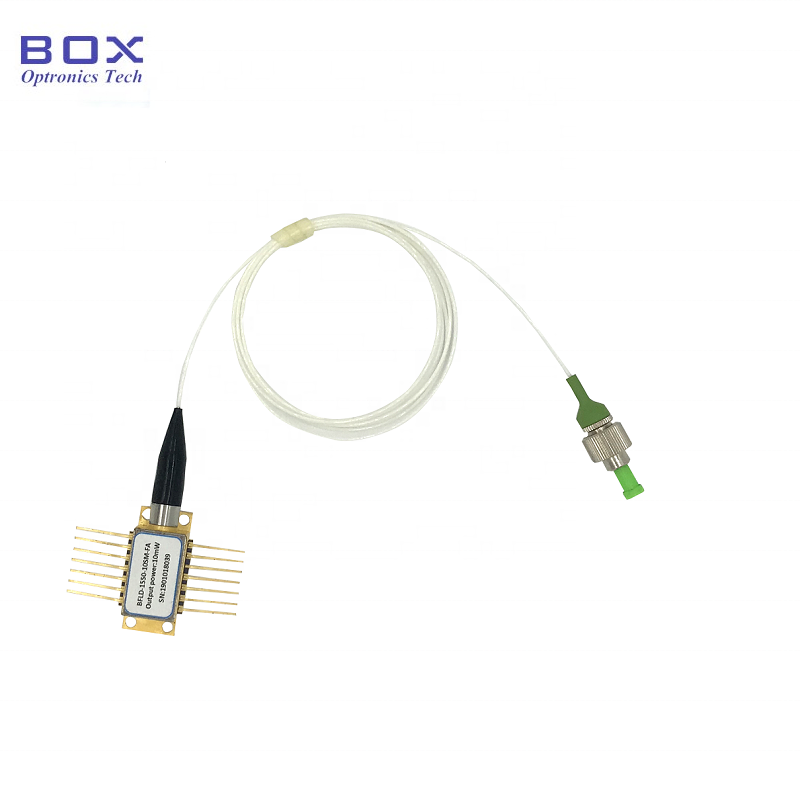

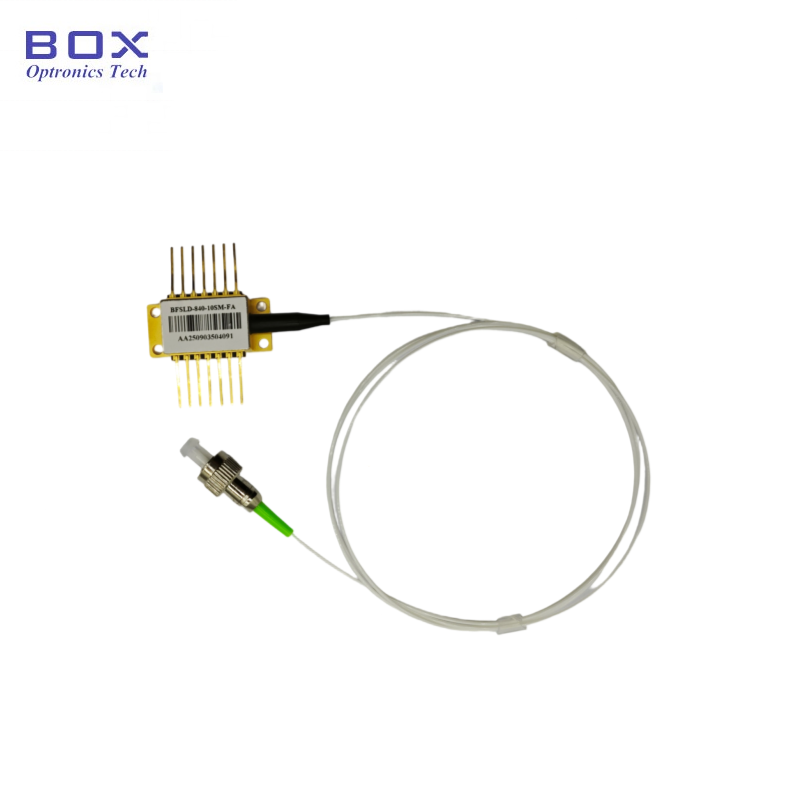

Tuotteen yleiskatsaus - 1550,12 nm DWDM DFB Laser

1550,12 nm DWDM DFB Laser (malli BFLD-CH34-XXSM-FA, ITU Grid Channel 34) on 14-nastainen perhospakattu hajautettu takaisinkytkentälaserdiodi, joka on suunniteltu erityisesti analogiseen CATV-lähetykseen ja DWDM-optisiin viestintäsovelluksiin. Tämä laite toimii ITU:n vakioverkon aallonpituudella 1550,12 nm, ja se tuottaa 10 mW tai 20 mW optista lähtötehoa yksimuotoisen tai polarisaatiota ylläpitävän kuidun kautta, jossa on FC/APC-liitin.

Hermeettisessä 14-nastaisessa perhospakkauksessa, jossa on integroitu isolaattori, lämpösähköinen jäähdytin (TEC), 10 kΩ termistori ja monitorivalodiodi, laser stabiloi lämpötilaa ja tehoa täydellä -40 °C - +85 °C käyttölämpötila-alueella. Saatavilla on kaksi liitäntäkokoonpanoa (tyyppi 1 ja tyyppi 2), jotka ovat yhteensopivia eri emolevyn mallien kanssa.

Tärkeimmät ominaisuudet - 1550.12nm DWDM DFB Laser

· ITU-verkon vakioaallonpituus: 1550,12 nm (kanava 34), koko CH18–CH64-alue valinnainen

· Suuri optinen lähtöteho: 10mW tai 20mW

· Kehittynyt analoginen sirurakenne on optimoitu CATV-lähetyksiä varten

· Suuri sivutilan vaimennussuhde: SMSR ≥30 dB

· Sisäänrakennettu optinen eristin: ≥30dB eristys @25°C

· Suuri optinen paluuhäviö: ≥40 dB

· Laaja modulaatiokaistanleveys: tyypillinen 2,5 GHz

· 14-nastainen hermeettinen perhospaketti, jossa on integroitu TEC ja termistori

· Integroitu näytön valodiodi tehonvalvontaan

· Kuituvaihtoehdot: SMF-28e yksimuotoinen tai PMF-1550 polarisaatiota ylläpitävä kuitu

· Vakio FC/APC-liitin, 1,0 m letku (900 μm löysä putki)

· Laaja käyttölämpötila-alue: -40°C - +85°C

· Kaksi liitinkokoonpanoa (tyyppi 1 / tyyppi 2) lisää suunnittelun joustavuutta

Tyypilliset sovellukset - 1550,12 nm DWDM DFB -laser

· CATV-lähetysverkot ja headend-lähetysjärjestelmät

· Verkot, joissa kuituresurssit ovat rajalliset (aallonpituusmultipleksointi)

· Kaapelitelevisiokeskitin ja jakelulaitteet

· Optiset lähetinmoduulit analogiselle RF-over-kuitua varten

· Kuituoptiset testi- ja mittauslaitteet

· Satelliitti- ja RF-signaalin jakelu kuidun kautta

· Tutkimus ja kehitys optisen viestinnän laboratorioissa

· OEM-integrointi CATV- ja tietoliikennelaitteisiin

Tuotetiedot - 1550,12 nm DWDM DFB Laser

Absoluuttiset enimmäisarvosanat

Sähköoptiset ominaisuudet (T = 25°C, IF = IOP)

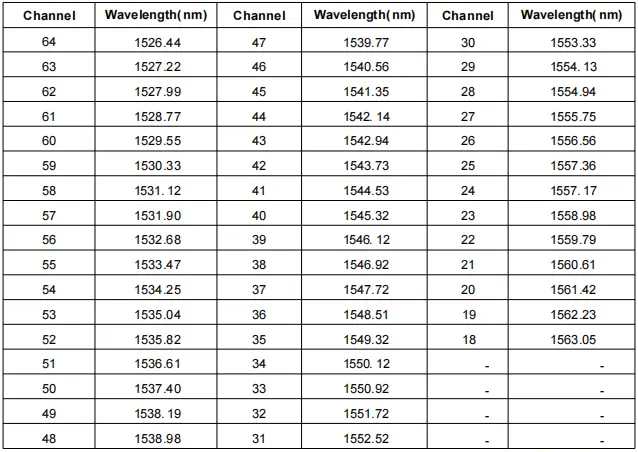

ITU:n ruudukon aallonpituusviite (valitut kanavat)

Huomautus: Täydelliset ITU-grid-kanavat CH18–CH64 (1526,44nm–1563,05nm) saatavilla pyynnöstä.

Optisen kuidun tekniset tiedot - 1550,12 nm DWDM DFB Laser

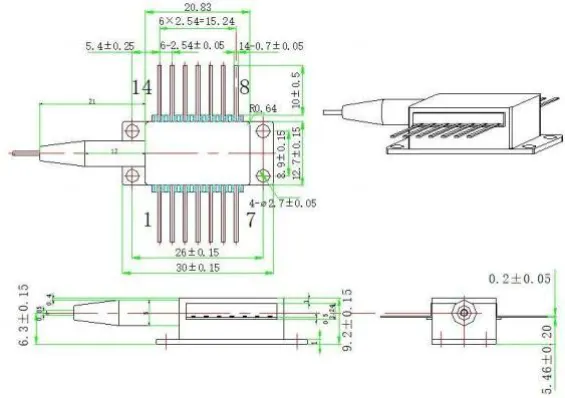

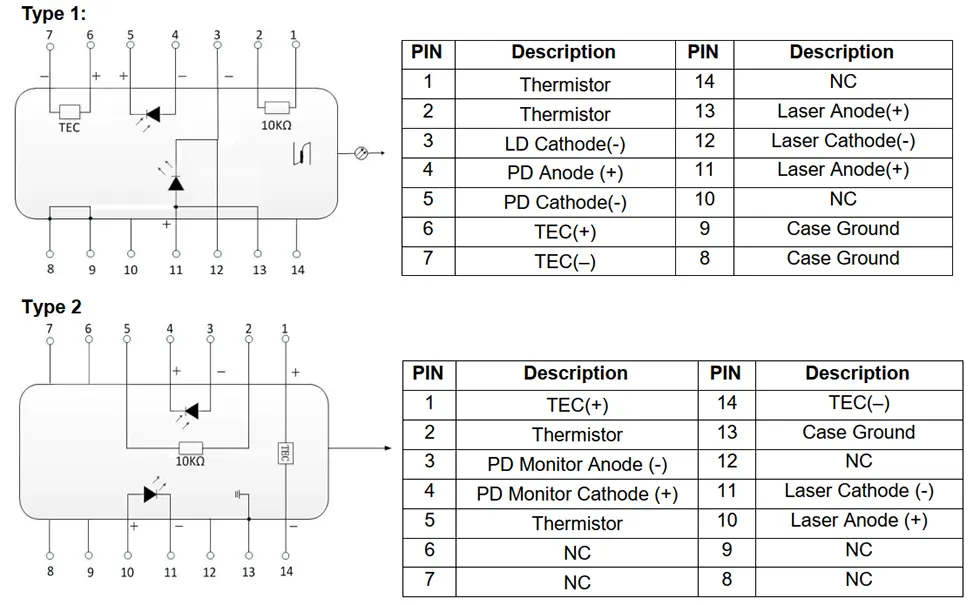

Paketin ja Pin Definition-1550.12nm DWDM DFB Laser

Tilaustiedot-1550.12nm DWDM DFB Laser

Mallin nimikkeistö

BFLD - XXXX - XX - XX - XX (-X)

Esimerkki: BFLD-CH34-10SM-FA

Miksi valita Box Optronics DWDM DFB -laserit?

· Todistettu DFB-lasersirutekniikka analogisesti optimoidulla suunnittelulla CATV-sovelluksiin

· 100-prosenttinen toimintatestaus ja palamisseulonta ennen toimitusta

· Täysi ITU-ruudukon aallonpituustuki (CH18–CH64) ja tiukka aallonpituustoleranssi

· Kilpailukykyinen hinnoittelu suoralla tehtaalla

· Joustavat tilausmäärät – tuki sekä T&K-prototyypeille että volyymituotannolle

· Aallonpituuden, tehon, kuitutyypin, liittimen ja nastakokoonpanon mukautusvaihtoehdot

· Pitkän aikavälin toimitusvakaus CATV-verkon käyttöönotto- ja tuotantoohjelmille

· Hermeettinen perhospakkaus integroidulla TEC:llä luotettavaan laajaan lämpötilaan

· Kansainvälinen toimitus DHL:n/UPS:n/FedExin kautta ja täydellinen seuranta

Usein kysytyt kysymykset (FAQ)

K: Mitä eroa on tällä DWDM DFB laserilla ja tavallisella DFB laserilla?

V: Tämä ITU-grid DFB-laser yhdistää tarkan aallonpituuden ohjauksen analogiseen CATV-optimoituun suorituskykyyn. Siinä on optimoitu lasersirusuunnittelu korkealle kantoaalto-kohinasuhteelle (CNR), alhaiselle vääristymälle (CSO/CTB) ja vakaalle optiselle ulostulolle.

Verrattuna tavallisiin DFB-lasereihin, jotka on suunniteltu pääasiassa digitaaliseen optiseen viestintään, CATV DFB -laserit on erityisesti optimoitu analogisiin modulaatiosovelluksiin, joissa lineaarisuus ja kohinan suorituskyky ovat kriittisiä.

K: Mitä ITU-ruudukon aallonpituuksia on saatavilla?

V: Tarjoamme ITU-T-ruudukon aallonpituuksia CH18:sta (1563,05 nm) CH64:ään (1 526,44 nm), jotka kattavat yleisesti käytetyt C-kaistan DWDM-kanavat. Mukautetut aallonpituudet ovat saatavilla erityisten järjestelmävaatimusten mukaan.

K: Mitä eroa on SMF- ja PMF-kuituvaihtoehdoilla?

V: SMF-28e on tavallinen yksimuotokuitu, joka sopii useimpiin CATV- ja yleisiin optisiin tietoliikennesovelluksiin, joissa polarisaatio ei ole kriittinen. PMF-1550 on polarisaatiota ylläpitävä kuitu, joka on suunniteltu polarisaatioherkille järjestelmille. PM-kuidun hidas akseli on kohdistettu liitinavaimeen. Valitse järjestelmäsi polarisaatiovaatimusten perusteella.

K: Miksi sisäänrakennettu eristin on tärkeä CATV-sovelluksissa?

V: Kuituheijastusten tai optisten komponenttien aiheuttama optinen takaisinkytkentä voi aiheuttaa kohinaa, aallonpituuden epävakautta ja signaalin heikkenemistä analogisissa lähetysjärjestelmissä. Sisäänrakennettu optinen eristin vaimentaa optista palautetta varmistaen vakaan lähtötehon, alhaisen melutason ja luotettavan CATV-lähetyksen.

K: Mikä on vähimmäistilausmäärä (MOQ)?

V: MOQ on 1 kpl. Tuemme joustavia tilausmääriä. Vakiomalleja voidaan toimittaa pieninä määrinä T&K- ja prototyyppien valmistukseen sekä suurempia määriä CATV-verkkojen käyttöönottoon ja tuotantoon. Ota yhteyttä myyntitiimiimme saadaksesi tarkan hinnan haluamallesi määrälle.

K: Voinko saada mukautetun aallonpituuden, tehon tai liitinkokoonpanon?

V: Kyllä, tarjoamme kattavia räätälöintivaihtoehtoja, mukaan lukien kaikki ITU-verkon aallonpituudet (CH18–CH64), mukautetut lähtötehotasot 6–20 mW:n alueella, vaihtoehtoiset kuitutyypit ja -pituudet, erilaiset liitintyypit (FC/APC, SC/APC, LC jne.) ja räätälöidyt nastakonfiguraatiot (tyyppi 1 tai tyyppi 2). Ota meihin yhteyttä ja kerro tarpeistasi, niin suunnittelutiimimme tarkistaa toteutettavuuden ja antaa tarjouksen.

Tietolomake ja testilomake

Datasheet

Testitaulukko

Toimitusaika

· Vakioyksiköt (varastossa olevat mallit): 3–5 työpäivää

· Vakiotuotanto: 2–3 viikkoa

· Määrätilaukset: Ota yhteyttä meihin tuotantoaikataulun saamiseksi

· Räätälöidyt tilaukset: 3–4 viikkoa

· Kansainvälinen toimitus: ~5 työpäivää (DHL/UPS/FedEx Express)

Käyttöohjeet ja käsittely

· Laserdiodit ovat sähköstaattisille purkauksille (ESD) herkkiä laitteita – käytä aina asianmukaista ESD-suojausta käsitellessäsi

· Vältä kuidun päätypinnan ja optisten komponenttien koskettamista paljain sormin kontaminoitumisen estämiseksi

· Säilytä käyttämättömät laitteet ESD-turvallisessa pakkauksessa suositellussa säilytyslämpötilassa (-40°C - +85°C)

· Älä ylitä teknisissä tiedoissa määritettyjä absoluuttisia enimmäisarvoja

· Käytä aina laserdiodiohjainta, jossa on virtarajoitus ja ylijännitesuoja

· Ota TEC-lämpötilan stabilointi käyttöön ennen laserkäyttövirran käyttämistä optimaalisen suorituskyvyn ja luotettavuuden varmistamiseksi

· Vältä kuitupaidan liiallista taipumista kuituvaurioiden estämiseksi

· Puhdista kuituliittimet oikeilla puhdistusvälineillä ennen yhdistämistä, jotta vältyt vaurioilta ja asennuksen menettämiseltä

· Laserin käyttäminen nimellisvirran tai ulkolämpötila-alueen yläpuolella voi lyhentää käyttöikää ja aiheuttaa pysyviä vaurioita
