1030nm 50mW DFB-laserdiodimoduuli

Sisällysluettelo

1. 1030nm:n käyttöönotto 50mW DFB-laserdiodimoduuli

2. Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Tuotetiedot

6. Tilaustiedot

7. Tietolomake ja testilomake

8. Tarjous- ja maksuehdot

9. läpimenoaika

10. Käyttöohjeet

11. Laadunvarmistus ja Huoltopalvelu

Tuotteen esittely

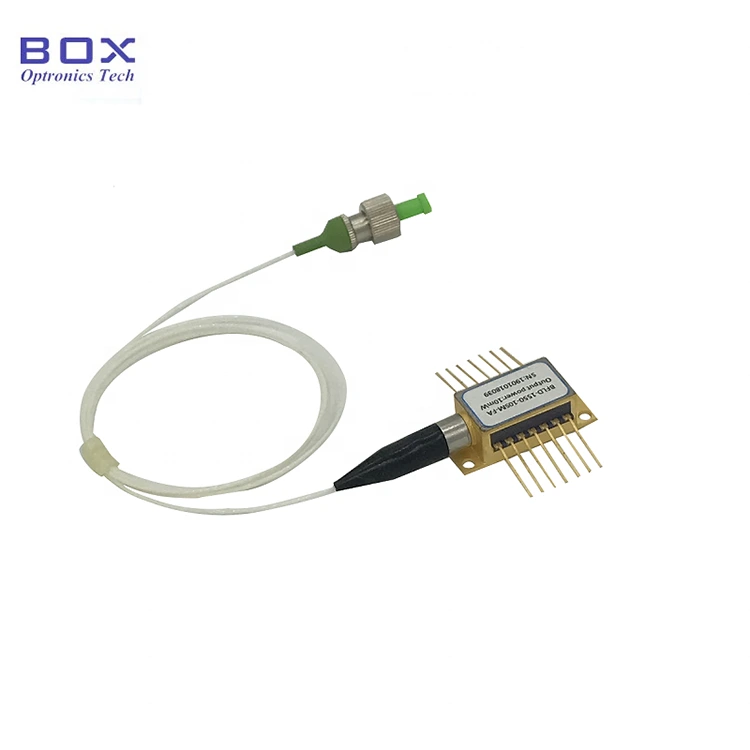

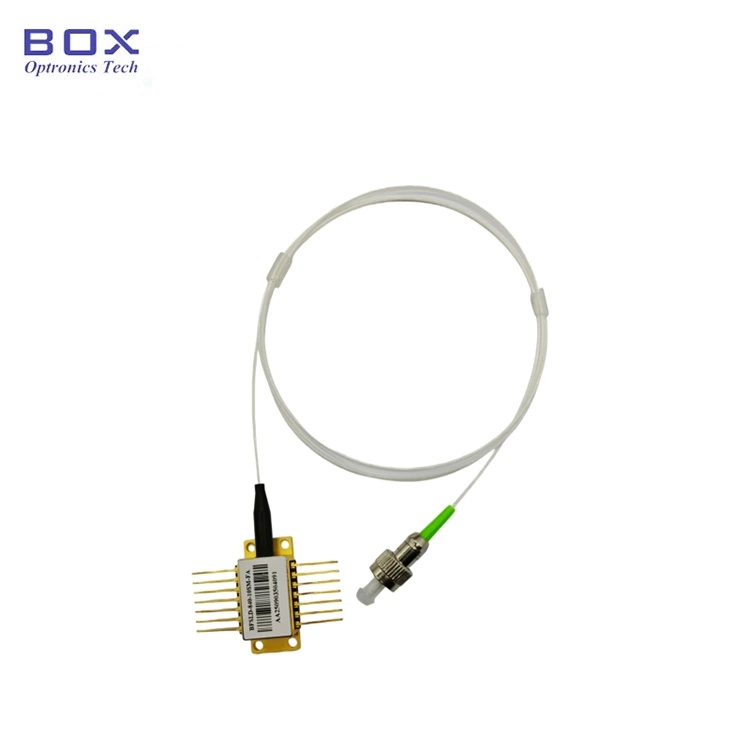

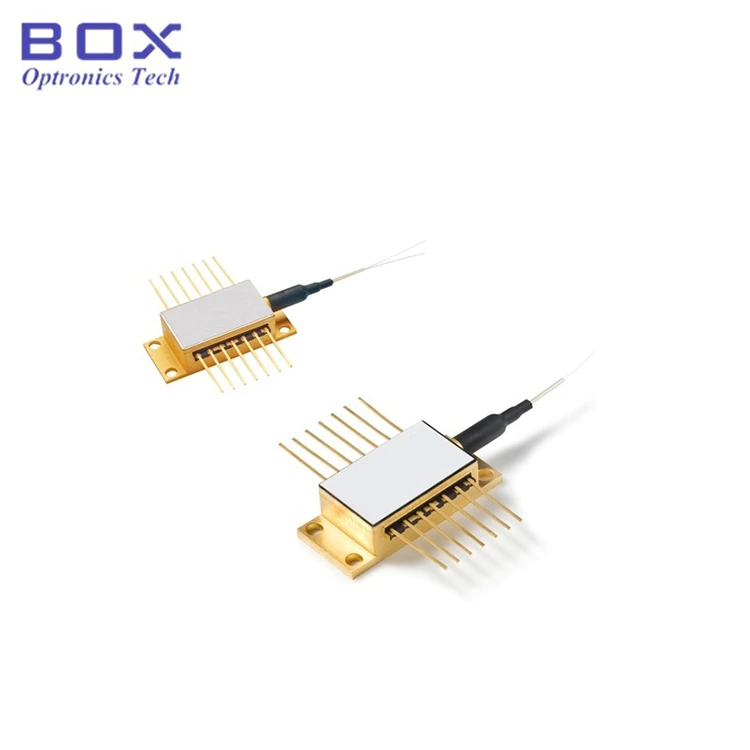

1030nm 50mW DFB-laserdiodimoduuli on hermeettisesti suljettu 14-pinniseen perhospakkaukseen. Se tukee CW- tai pulssitoimintoa ja yhdistää TEC-jäähdyttimen ja termistorin vakaan spektrin saavuttamiseksi. Soveltuu spektroskopiaan, tietoliikenne, valaistus ja tunnistus. Ennen kuin käynnistät virran, aktivoi ensin TEC-jäähdytin, syötä sitten virtaa pienin askelin estääksesi sirun ylikuumenemisen tai ylikuormittuminen.

Tuotteen tekniset tiedot

Tuotteen ominaisuudet

● Hajautettu palaute laser;

● CW tai pulssikäyttö;

● Sisäänrakennettu PD-näyttö, lämpösähköinen jäähdytin ja termistori;

● Valinnainen FC/APC-liitin.

Tuotesovellukset

● Spektroskopia;

● Telecom;

● Valaistus;

● Sensing.

Tuote Yksityiskohdat

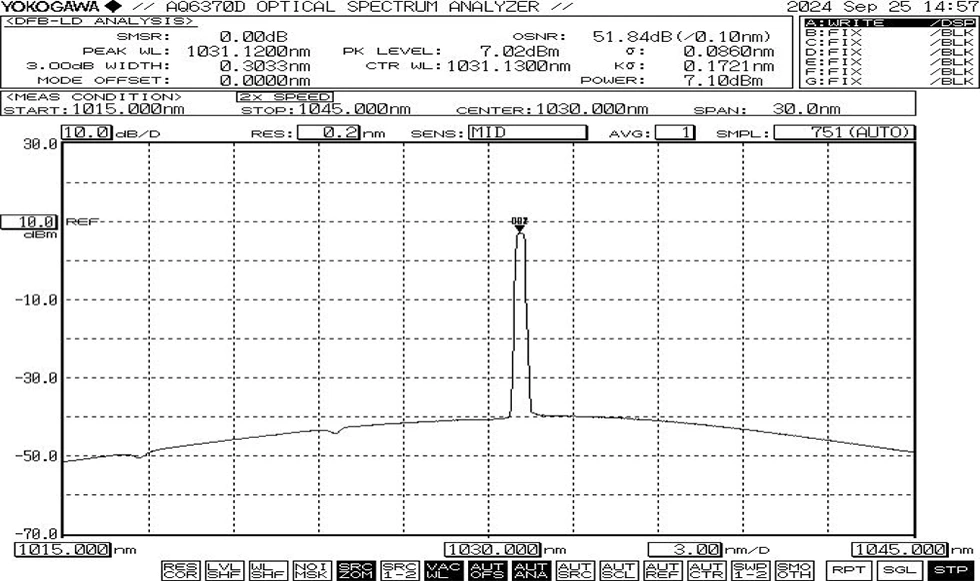

● Tyypillinen spektri: 1030nm, +/-2nm WL-toleranssi

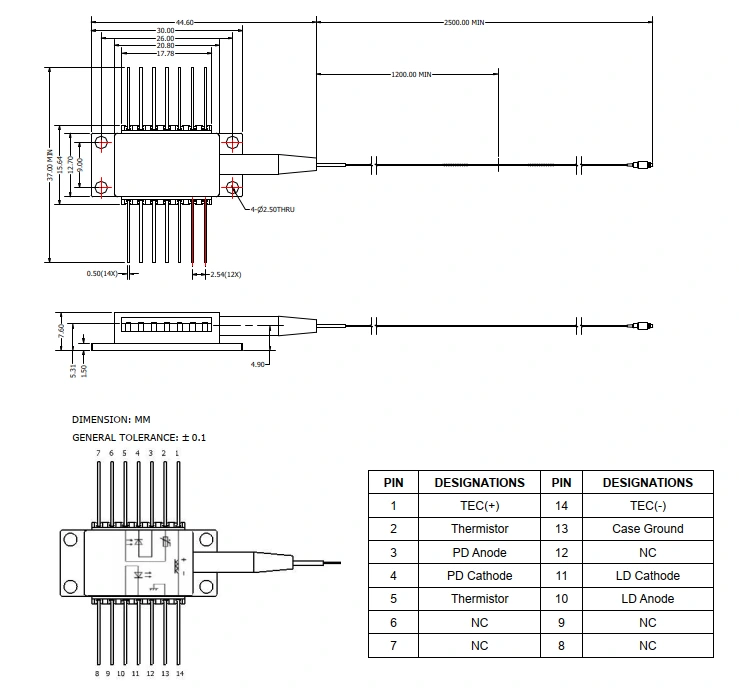

● Pakkauksen piirustus ja pin-out määritelmä (yksikkö:mm)

FAQ

(1) Onko se onko mahdollista säätää aallonpituutta vaihtelemalla lämpötilaa? Mikä on kerroin?

-- Aallonpituus/lämpötilakerroin 0,01 nm/℃.

(2) Mikä on kuitutyyppi?

- Corning HI1060, NA = 0,14, MFD = 6,2 um@1060 nm.

(3) Mikä on tehosäädettävä alue?

-10-100%.

(4) Onko sinulla tarjota suojaputken ja liittimen LD:lle?

--Kyllä. 900um löysä putki ja FC/APC ovat valinnaisia.

Tilaus tietoja

esim.: BFLD-D1030-50SM-FA

(Tilaustiedot: 1030nm 50mW DFB laserdiodimoduuli, perhonen paketti, jossa SM-kuitu, FC/APC-liitin).

Muita räätälöityjä vaatimuksia varten ota yhteyttä: sales06@boxoptronics.com

Tietolomake ja Testitaulukko

Datasheet

Testitaulukko

Tarjousehdot ja maksu

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee sen käyttöä EXW. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa toimituskulut etukäteen tuotteet.

● Maksuehdot

PayPal ja T/T ovat saatavilla.

läpimenoaika

Tuotanto kestää noin 10 työpäivää. (Jos niitä on varastossa, toimitus on nopeampi.)

Kansainvälinen logistiikka voi viedä 3-5 työpäivää.

Toiminta Huomautuksia

● Kun laite toimii, se lähettää korkean intensiteetin lasersäteen; tehdä Älä katso suoraan kuidun päätypintaan, sillä se voi aiheuttaa silmävamman.

● Optiset kuidut ovat hauraita; älä käytä kuitua laitteen vetämiseen. Kun asetat laitetta paikalleen tai irrotat sen pistorasiasta, älä kohdista siihen painetta tai vedä laitteen kotelon takana olevasta holkista. Laitteisiin varustettu liittimillä, varmista, että sekä laite että kuituliitin nostetaan samanaikaisesti asennuksen tai poiston aikana.

● Jos tapit vaativat juottamista, juotoslämpötila ei saa olla yli 260°C, ja juotosaika ei saa ylittää 10 sekuntia. Erityistä on kiinnitettävä huomiota seuraaviin: juottamisen aikana laitteen on oltava virrattomassa tilassa ja juotosraudan on oltava kunnossa maadoitettu.

● Kun käytät laitetta, noudata tarkasti käyttöjännitettä ja teknisissä tiedoissa määritellyt virta-alueet. Tärkeimmät parametrit - mukaan lukien Ith (kynnysvirta), Iop max (suurin käyttövirta), Vop max (maksimi) Käyttöjännite) ja λc (keskiaallonpituus) – tulee viitata erityisesti lähetyshetkellä toimitetussa testiraportissa.Huomautus:Toiminta absoluuttisten enimmäisarvojen ylittäminen voi aiheuttaa pysyvän vaurion laitteelle.

Laadunvarmistus ja Huoltopalvelu

● Takuuaika:

Ilmainen korjaus tai vaihto ei-ihmisperäisiin vioihin 1 vuosi ostosta. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana ilmaiset korjaus- tai vaihtopalvelut tarjotaan tuotteen laatuongelmista johtuvien vikojen varalta. Kuitenkin Box Optronics pidättää oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavassa tapaukset takuuajan sisällä:

(1) Luonnollisten tekijöiden (esim. salama, pöly) aiheuttamat vahingot tai ympäristövaikutuksia.

(2) Toimintahäiriöt, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Inhimillisen erehdyksen aiheuttama ilmeinen fyysinen vahinko.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vauriot tai menetys kuljetuksen aikana.
