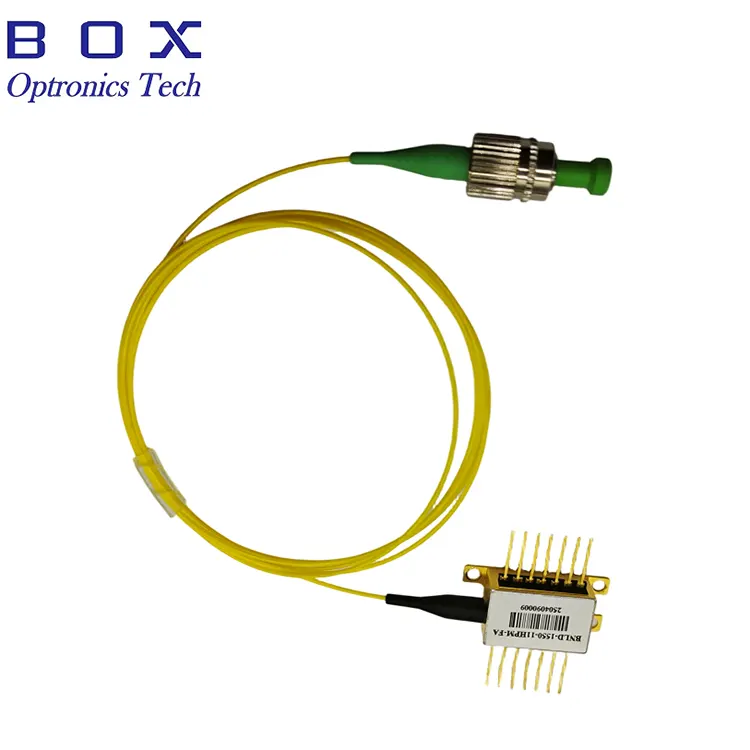

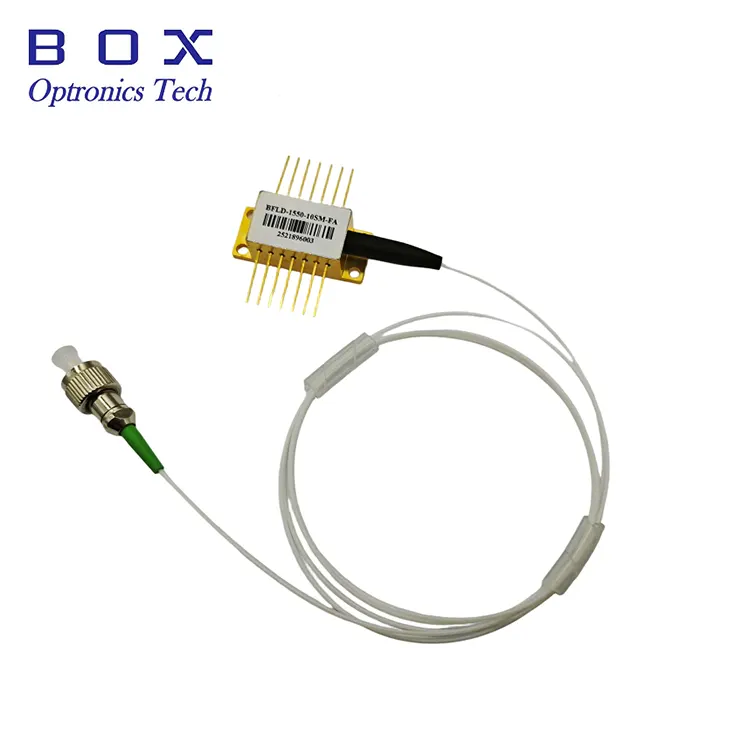

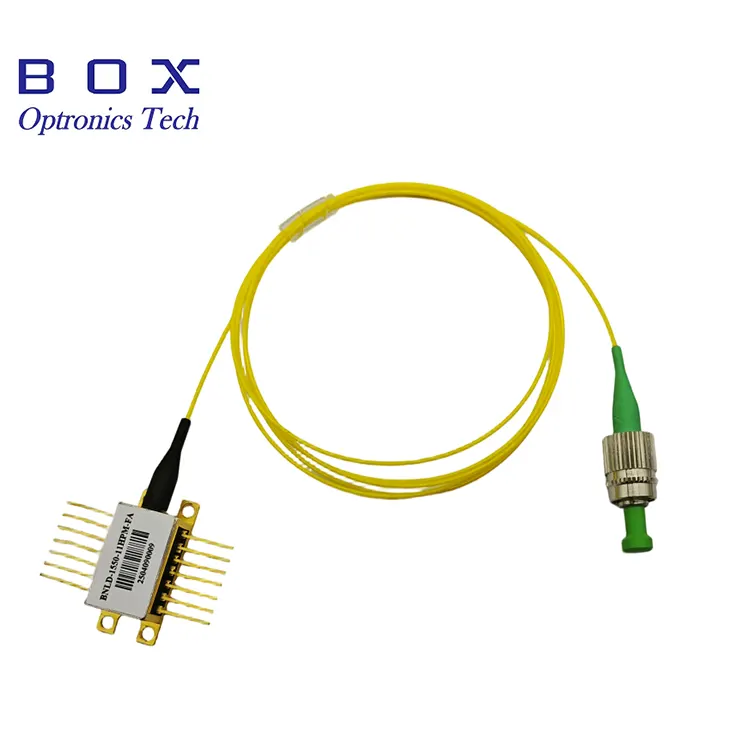

1530nm 40mW DFB kuitukytketty laser

Tuotteen yleiskatsaus - 1530 nm 40 mW DFB kuitukytketty laser

1 530 nm:n 40 mW DFB Fiber Coupled Laser (malli BFLD-1530-40SM-FA) on tehokas hajautettu takaisinkytkentälaserdiodi, joka on suunniteltu sovelluksiin, jotka vaativat vakaata, tehokasta yksimuotoista optista lähtöä. Tämä laite tuottaa vähintään 40 mW optisen lähtötehon yksimuotokuidun kautta FC/APC-liittimellä, ja siinä on sisäänrakennettu optinen eristin, joka estää takaisinheijastuksen ja varmistaa vakaan toiminnan.

14-nastaisessa perhospakkauksessa, jossa on integroitu termosähköinen jäähdytin (TEC) ja termistori tarkkaan aallonpituuden ja tehon stabilointiin, laser tarjoaa erinomaisen sivutilan vaimennussuhteen (≥35 dB) ja luotettavan suorituskyvyn koko käyttölämpötila-alueella. OC-48-yhteensopiva pinout yksinkertaistaa integrointia olemassa oleviin järjestelmäsuunnitelmiin.

Tämä laser soveltuu hyvin optisiin testausjärjestelmiin, suuritehoisiin optisiin järjestelmiin, kuituoptisiin anturisovelluksiin ja instrumentteihin, jotka vaativat vakaita, tehokkaita 1530 nm:n laserlähteitä.

Tärkeimmät ominaisuudet - 1530nm 40mW DFB kuitukytketty laser

· Suuri optinen lähtöteho: vähintään 40 mW, tyypillinen 50 mW (SM-kuitulähtö)

· Keskiaallonpituus: 1530 nm (alue: 1527–1533 nm)

· Suuri sivutilan vaimennussuhde (SMSR): ≥35 dB

· Sisäänrakennettu optinen eristin takaheijastuksen suojaamiseksi

· Yksimuotoinen kuitupatsas FC/APC-liittimellä

· 14-nastainen perhospaketti, jossa on integroitu TEC ja termistori

· OC-48 pinout -yhteensopiva helpottaa järjestelmän integrointia

· Integroitu näytön valodiodi tehonvalvontaan

· Tarkka aallonpituus ja tehon stabilointi TEC-ohjauksella

· Alhainen kynnysvirta: tyypillisesti 20 mA

· Hermeettinen perhospaketti takaa pitkän aikavälin luotettavuuden

Tyypilliset sovellukset - 1530 nm 40 mW DFB kuitukytketty laser

· Optiset testaus- ja mittausjärjestelmät

· Kuituoptiset tunnistussovellukset ja hajautetut tunnistussovellukset

· Optisen vahvistimen siemenlaserit ja signaalilähteet

· WDM (Wavelength Division Multiplexing) -järjestelmät

· Optisen viestinnän testauslaitteet

· Laboratorio- ja tutkimusinstrumentointi

· Fotonisten komponenttien karakterisointi ja testaus

· Optinen spektrianalyysi ja mittaus

· Teolliset laserjärjestelmät ja OEM-integraatio

Tuotteen tekniset tiedot - 1530 nm 40 mW DFB Fiber Coupled Laser

Absoluuttiset enimmäisarvosanat

Sähköoptiset ominaisuudet (T = 25°C, IF = IOP)

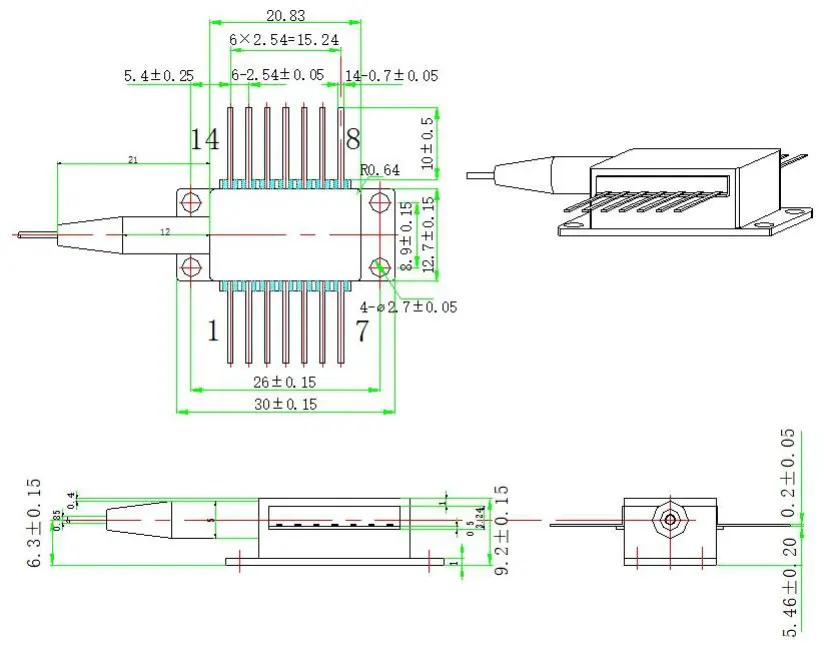

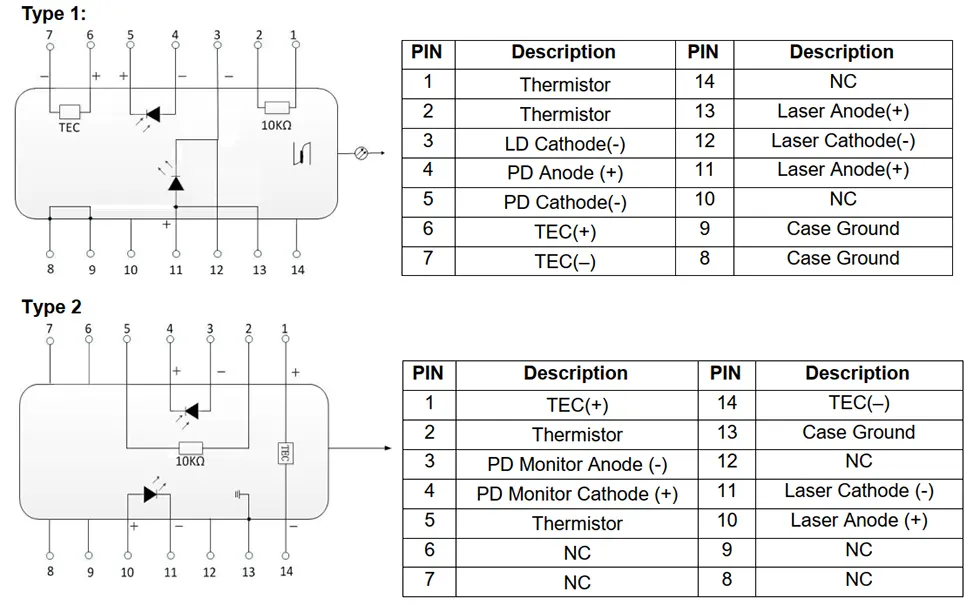

Paketin ja Pin Definition - 1530nm 40mW DFB kuitukytketty laser

Tilaustiedot-1530nm 40mW DFB Fiber Coupled Laser

Saatavilla olevat mallit

Huomautus: Mukautetut aallonpituudet C-kaistalla, vaihtoehtoiset tehotasot, erilaiset kuitupituudet ja liitinvaihtoehdot ovat saatavilla pyynnöstä. Ota yhteyttä myyntitiimiimme räätälöidyn konfiguroinnin hinnoittelun ja toimitusajan saamiseksi.

Miksi valita Box Optronics DFB Lasers?

· Todistettu DFB-lasersirutekniikka, jolla on yhdenmukaiset aallonpituus- ja tehovaatimukset

· 100-prosenttinen toimintatestaus ja palamisseulonta ennen toimitusta

· Kilpailukykyinen hinnoittelu suoralla tehtaalla

· Joustavat tilausmäärät – tuki sekä T&K-prototyypeille että volyymituotannolle

· Aallonpituuden, tehon, kuidun pituuden, liittimen ja nastakokoonpanon mukautusvaihtoehdot

· Pitkän aikavälin toimitusvakaus tuotantoohjelmille ja järjestelmäintegraatiolle

· Hermeettinen perhospakkaus integroidulla TEC:llä luotettavan toiminnan takaamiseksi

· Kansainvälinen toimitus DHL:n/UPS:n/FedExin kautta ja täydellinen seuranta

Usein kysytyt kysymykset (FAQ)

K: Mitä eroa on DFB- ja FP-lasereilla?

V: DFB-lasereissa (Distributed Feedback) on sisäänrakennettu hilarakenne, joka mahdollistaa yhden pitkittäistilan (SLM) toiminnan kapealla viivanleveydellä ja suurella sivutilan vaimennussuhteella (SMSR ≥35 dB tässä laitteessa). FP (Fabry-Perot) -laserit toimivat tyypillisesti useilla pitkittäistiloilla ja niillä on laajempi spektrilähtö.

DFB-laserit ovat suositeltavia sovelluksissa, jotka vaativat tarkkaa aallonpituuden säätöä ja suurta vakautta, kuten WDM-järjestelmät, kuitutunnistin ja tarkkuusinstrumentointi, kun taas FP-lasereita käytetään tyypillisesti kustannusherkissä sovelluksissa, joissa tiukka aallonpituuden säätö ei ole niin kriittistä.

K: Miksi sisäänrakennettu eristin on tärkeä?

V: Kuituliitäntöjen, optisten komponenttien tai kuitujen päiden vastaheijastukset voivat kytkeytyä takaisin laserdiodiin, mikä aiheuttaa lähtötehon vaihteluita, aallonpituuden epävakautta ja lisääntynyttä kohinaa. Sisäänrakennettu optinen eristin vähentää optista takaisinkytkentää ja auttaa säilyttämään vakaan lähtötehon, aallonpituuden vakauden ja alhaisen melutason.

K: Mikä on TEC:n ja termistorin rooli?

V: Termosähköinen jäähdytin (TEC) ja termistori toimivat yhdessä ylläpitäen lasersirun lämpötilaa tarkalla pakkauksen lämpötilan säädöllä. Koska laserin aallonpituus ja lähtöteho ovat lämpötilasta riippuvaisia, tarkka lämpötilan säätö varmistaa vakaan suorituskyvyn vaihtelevissa ympäristöolosuhteissa. 10kΩ termistori (B-arvo 3950K) antaa lämpötilan takaisinkytkennän TEC-säätimelle, joka säätää TEC-virtaa asetetun lämpötilan ylläpitämiseksi. Tämä on välttämätöntä sovelluksissa, jotka vaativat tasaista aallonpituutta ja tehoa.

K: Mitä OC-48 pinout -yhteensopiva tarkoittaa?

V: OC-48-yhteensopiva pinout viittaa OC-48:n (2,5 Gbps SONET/SDH) optisissa viestintäsovelluksissa yleisesti käytettyyn butterfly-paketin nastojen määritykseen. Tämä yhteensopivuus yksinkertaistaa integrointia järjestelmiin, joissa käytetään samanlaisia ​​sähköisiä ja mekaanisia rajapintoja. Saatavilla on kaksi liitäntävaihtoehtoa (tyyppi 1 ja tyyppi 2), jotka sopivat erilaisiin järjestelmämalleihin.

K: Mikä on vähimmäistilausmäärä (MOQ)?

V: MOQ on 1 kpl. Tuemme joustavia tilausmääriä. Vakiomalleja voidaan toimittaa pieninä määrinä tuotekehitykseen ja prototyyppien valmistukseen sekä suurempia määriä tuotantoon. Ota yhteyttä myyntitiimiimme saadaksesi tarkan hinnan haluamallesi määrälle.

K: Voinko saada mukautetun aallonpituuden tai tehotason?

V: Kyllä, tarjoamme räätälöityjä vaihtoehtoja, mukaan lukien CWDM-yhteensopivat aallonpituudet ja muut räätälöidyt aallonpituudet saatavilla olevan alueen sisällä, vaihtoehtoiset lähtötehotasot, mukautetut kuidun pituudet, erilaiset liitintyypit (FC/APC, FC/UPC, LC jne.) ja räätälöidyt nastakonfiguraatiot. Ota meihin yhteyttä ja kerro tarpeistasi, niin suunnittelutiimimme tarkistaa toteutettavuuden ja antaa tarjouksen.

K: Mikä käyttövirta tarvitaan 40 mW:n tehon saavuttamiseen?

V: Tyypillinen käyttövirta 25 °C:ssa on 200 mA ja enintään 300 mA. Kynnysvirta on tyypillisesti 20 mA (vähintään 14 mA, maksimi 50 mA). Todellinen käyttövirta voi vaihdella yksittäisten laitteiden ja lämpötilan mukaan. Suosittelemme käyttämään laserdiodiohjainta, jossa on asianmukainen virranrajoitus ja APC (Automatic Power Control) -toiminto vakaan toiminnan varmistamiseksi.

K: Onko perhospakkaus hermeettisesti suljettu?

V: Kyllä, 14-nastainen perhospaketti on hermeettisesti suljettu, mikä suojaa lasersirua, eristintä ja sisäisiä komponentteja kosteudelta, pölyltä ja ympäristön epäpuhtauksilta. Tämä varmistaa luotettavan pitkän aikavälin toiminnan ja on tärkeää tasaisen suorituskyvyn ylläpitämiseksi koko tuotteen käyttöiän ajan.
