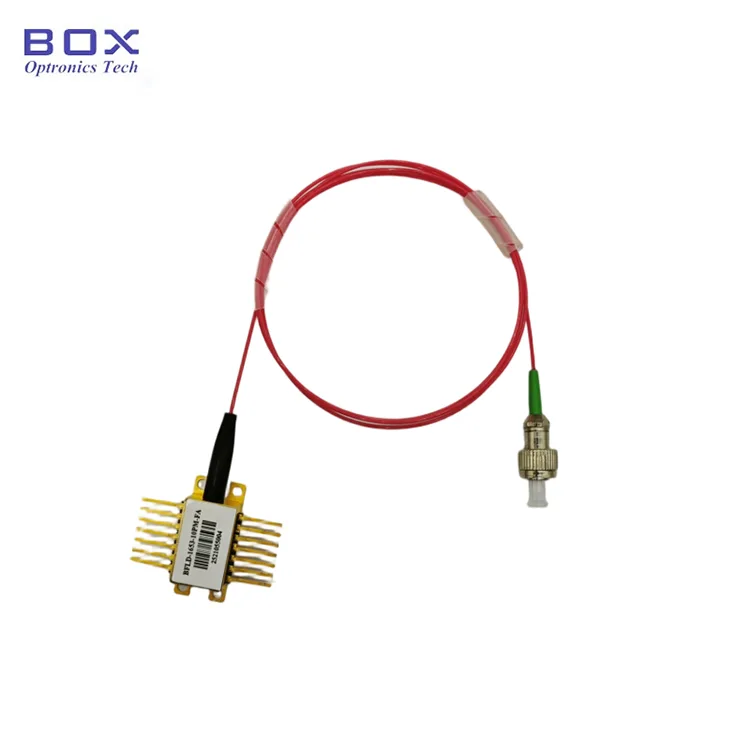

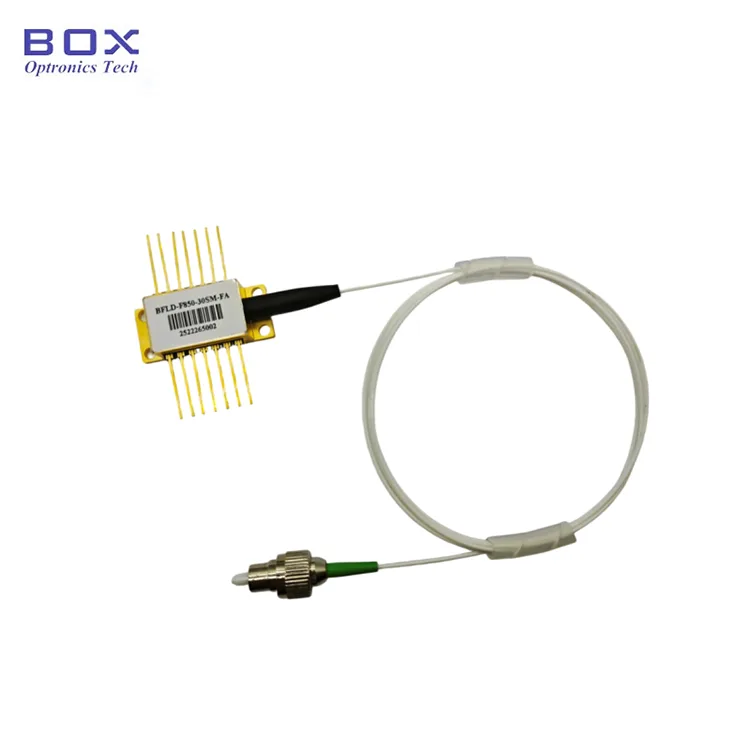

Box Optronics tarjoaa 1310nm 100mW DFB Laserin, ensiluokkaisen kuitukytketyn laserlähteen, joka on suunniteltu vaativiin optisiin tietoliikenne-, tunnistus- ja testaussovelluksiin. Tässä laitteessa on monikvanttikuoppainen (MQW) hajautettu palaute (DFB) -rakenne, joka tarjoaa poikkeuksellisen aallonpituuden vakauden, korkean sivumoodin vaimennussuhteen ja jopa 120 mW yksimuotokuitulähtötehon.
Tämä laser on yhteensopiva OC-48 pinout-standardien kanssa, ja se on sijoitettu 14-nastaiseen perhospakkaukseen, jossa on integroitu TEC-jäähdytin, termistori, optinen eristin ja monitorivalodiodi. Olipa kyseessä suuritehoiset testausjärjestelmät, valokuitutunnistinverkot tai seuraavan sukupolven viestintäjärjestelmät, Box Optronics tarjoaa luotettavaa suorituskykyä tiukan laadunvalvonnan ja maailmanlaajuisen teknisen tuen tukemana.
● Suuri optinen lähtöteho: jopa 120 mW tyypillisesti (SM-kuitu)
● Multi-quantum well (MQW) DFB-rakenne takaa erinomaisen aallonpituuden vakauden
● Suuri sivutilan vaimennussuhde (SMSR): >35 dB tyypillisesti
● Sisäänrakennettu optinen eristin takaheijastuksen suojaamiseksi
● Integroitu TEC-jäähdytin ja termistori tarkkaan aallonpituuden säätöön
● Näyttövalodiodi reaaliaikaista tehonvalvontaa varten
● Single-mode (SM) tai polarisaatiota ylläpitävä (PM) kuituvaihtoehdot
● Tavallinen FC/APC-kuituliitin (muokattavissa)
● OC-48 pinout -yhteensopiva, alan standardien mukainen 14-nastainen perhospaketti
● Tehokkaat optiset testaus- ja mittausjärjestelmät
● Kuituoptiset viestintälähettimet ja lähetin-vastaanottimet
● Optisen vahvistimen siemenlähteet
● FMCW LiDAR
● Tutkimus- ja kehityslaboratoriot
● Teollisten prosessien seuranta ja ohjaus
|
Parametri |
Symboli |
Kunto |
Min. |
Max. |
Yksikkö |
|
Laser eteenpäin virta |
JOS |
CW |
- |
400 |
mA |
|
Käänteinen jännite |
VR |
CW |
- |
-2.0 |
V |
|
ESD jännite |
ESD |
- |
500 |
- |
V |
|
Käyttölämpötila |
TOP |
Kotelon lämpötila |
0 |
+70 |
℃ |
|
Varastointilämpötila |
TSTG |
Ympäristön lämpötila |
-40 |
+85 |
℃ |
|
Parametri |
Symboli |
Kunto |
Min. |
Typ. |
Max. |
Yksikkö |
|
Toiminta-aallonpituus |
λC |
CW, 25℃ |
1300 |
1310 |
1320 |
nm |
|
Optinen lähtöteho (SM) |
PF |
SM kuitu |
90 |
120 |
- |
mW |
|
Optinen lähtöteho (PM) |
PF |
PM kuitu |
70 |
90 |
- |
mW |
|
Kynnysvirta |
ITH |
25℃ |
14 |
20 |
50 |
mA |
|
Käyttövirta |
IOP |
CW |
- |
250 |
400 |
mA |
|
Käyttöjännite |
VOP |
25℃ |
- |
- |
3.0 |
V |
|
Sivutilan vaimennussuhde |
SMSR |
- |
35 |
- |
- |
dB |
|
TEC-virta |
ITEC |
- |
-1.5 |
- |
2.5 |
A |
|
TEC-jännite |
VTEC |
- |
-2.5 |
- |
3.8 |
V |
|
Termistorin vastus |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Termistorin B-arvo |
β |
25℃/80℃ |
- |
3950 |
- |
K |
|

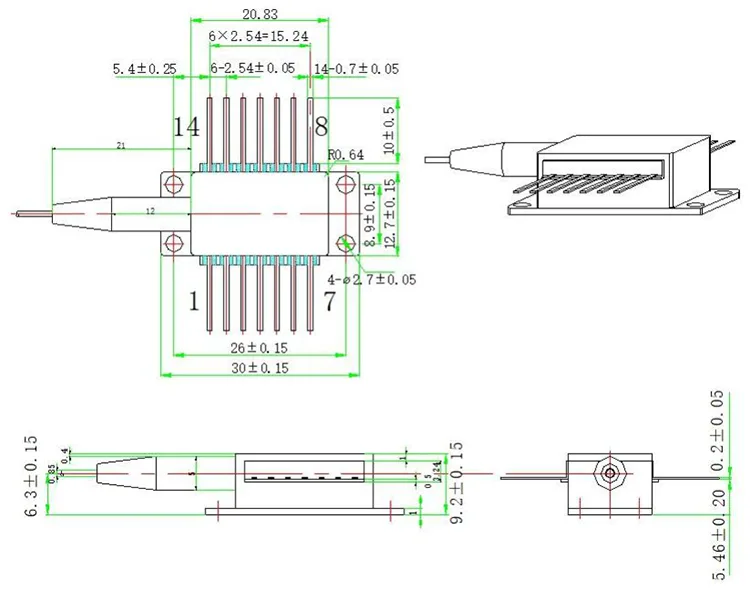

PIN-koodi |
Kuvaus |
PIN-koodi |
Kuvaus |
|
1 |
Termistori |
14 |
NC (ei yhteyttä) |
|
2 |
Termistori |
13 |
Laseranodi (+) |
|
3 |
LD katodi (-) |
12 |
Laserkatodi (-) |
|
4 |
PD-anodi (+) |
11 |
Laseranodi (+) |
|
5 |
PD-katodi (-) |
10 |
NC (ei yhteyttä) |
|
6 |
TEC (+) |
9 |
Case Ground |
|
7 |
TEC (-) |
8 |
Case Ground |

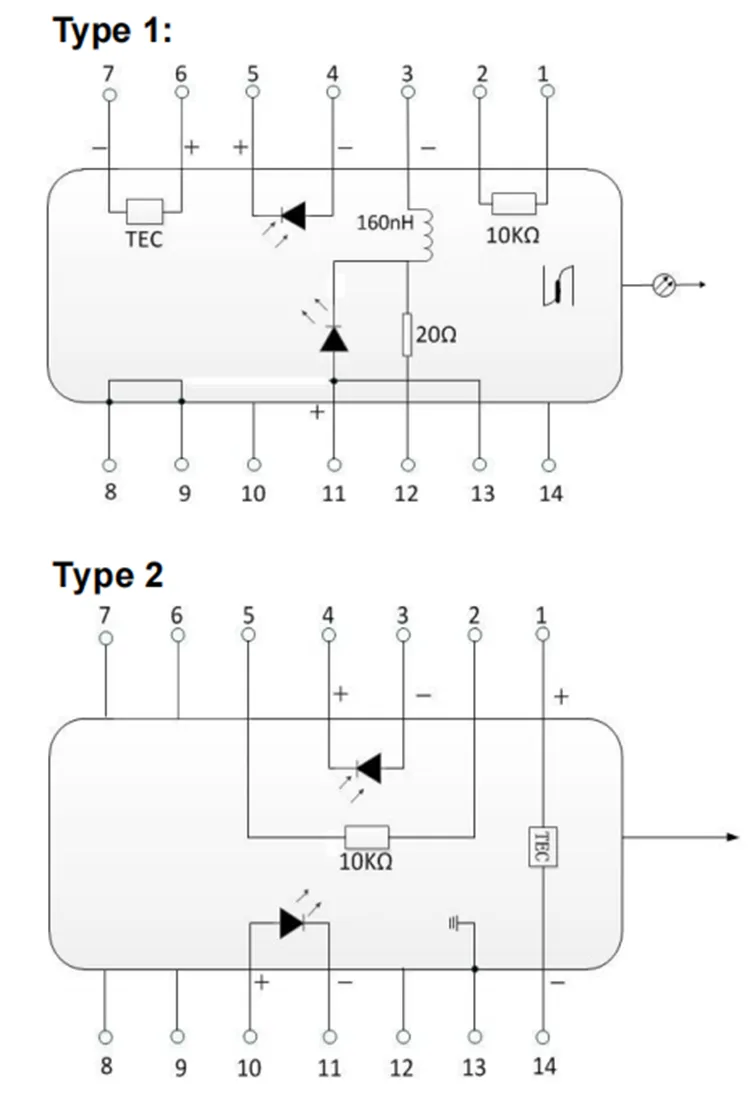

Pinout-määritelmä (tyyppi 2)
|
PIN-koodi |
Kuvaus |
PIN-koodi |
Kuvaus |
|
1 |
TEC (+) |
14 |
TEC(-) |
|
2 |
Termistori |
13 |
Case Ground |
|
3 |
PD-näytön anodi (-) |
12 |
NC (ei yhteyttä) |
|
4 |
PD-monitorin katodi (+) |
11 |
Laserkatodi (-) |
|
5 |
Termistori |
10 |
Laseranodi (+) |
|
6 |
NC (ei yhteyttä) |
9 |
NC (ei yhteyttä) |
|
7 |
NC (ei yhteyttä) |
8 |
NC (ei yhteyttä) |
● ✓ Yli 10 vuoden ammattikokemus laserdiodien valmistuksesta
● ✓ Tiukka laadunvalvonta ja 100 % testaus ennen toimitusta
● ✓ Kilpailukykyinen hinnoittelu ja vakaa massatoimituskyky
● ✓ Joustavat mukautusvaihtoehdot aallonpituudelle, teholle, kuidulle ja paketille
● ✓ 7 × 24 tunnin tekninen tuki ja nopea vastaus
● ✓ Arvioitavissa oleva näytetestaus
● ✓ ISO9001:2015-sertifioitu laatujärjestelmä
● ✓ Maailmanlaajuinen toimitus DHL:n, UPS:n tai FedExin pikatoimituksena
BFLD - XXXX - XX - XX - X
|
Ala |
Koodi |
Kuvaus |
|
Tuotesarja |
BFLD |
Butterfly DFB laserdiodi |
|
Aallonpituus |
1310 |
1310nm keskiaallonpituus (muita aallonpituuksia saatavilla) |
|
Lähtöteho |
1H |
100mW-luokan suuriteho (10:10mW, 20:20mW, 1H: 100mW) |
|
Kuitutyyppi |
SM / PM |
SM: Single Mode Fiber | PM: Polarisaatiota ylläpitävä kuitu |
|
Liitin |
FA / SA |
FA: FC/APC | SA: SC/APC | Muuta: mukautettu tilaus |
|
Pinout-tyyppi |
1/2 |
Tyyppi 1 | Tyyppi 2 |
Esimerkki:BFLD-1310-1HPM-FA2
1310nm 100mW DFB14-pin Butterfly-laserdiodi, PM-kuitu, FC/APC-liitin, Type-2-pin-out
● Keskiaallonpituus: 1270–1650 nm (saatavana mukautettuja aallonpituuksia)
● Lähtöteho: 10mW, 20mW,muut
● Kuitutyyppi: Yksimuotokuitu, polarisaatiota ylläpitävä kuitu
● Kuidun pituus: 1 m, 1,5 m, 2 m (muokatut pituudet)
● Liitännän tyyppi: FC/APC, FC/UPC, SC/APC, LC/APC, kuitu
● Pinout-kokoonpano: tyyppi 1, tyyppi 2
Räätälöityjä vaatimuksia varten ota yhteyttä myyntitiimiimme:
Sähköposti: sales06@boxoptronics.com
Puh: +86-13322933691
Verkkosivusto: www.boxphotonics.com
Jokaisen laitteen mukana toimitetaan kattava testiraportti, joka dokumentoi mitatut suorituskykyparametrit. Testisivu sisältää yksityiskohtaisia teknisiä tietoja, suorituskykykäyriä ja huomioita.
● Yksittäinen testiraportti jokaisen yksikön mukana
● Tyypilliset spektri- ja tehokäyrät
● EXW (Ex Works): Suositellaan, jos sinulla on DHL/UPS/FedEx-tili. Toimitamme tililläsi; emme veloita toimituskuluja.
● DAP (Delivered at Place): Jos sinulla ei ole kuriiritiliä, voimme järjestää toimituksen ennakkoon maksetulla rahtilla.
● Muut ehdot: ota meihin yhteyttä keskustellaksesi.
● PayPal: Nopea ja turvallinen maksu näytteistä ja pienistä tilauksista
● T/T (pankkisiirto): Normaali maksutapa tavallisille tuotantotilauksille
● Alibaba Trade Assurance: Suojattu tilaussuoja verkkotapahtumille ostajan takuulla
● Joustavat maksuehdot: Neuvoteltavissa pitkäaikaisten tai strategisten kumppaneiden kanssa
● Vakiotuotanto: ~10 työpäivää
● Varastossa olevat tuotteet: 2–3 työpäivää toimitusajasta
● Mukautetut kokoonpanot: 15–20 työpäivää
● Tilaukset: Ota yhteyttä tuotantoaikataulun saamiseksi
● Kansainvälinen toimitus: 3–5 työpäivää (DHL/UPS/FedEx express)
● Nopeutettu palvelu: saatavilla pyynnöstä (lisämaksu saatetaan periä)
Tämä laite on sähköstaattiselle sähkölle herkkä. Antistaattisia suojatoimenpiteitä on noudatettava tarkasti pakkaamisen, kuljetuksen ja käytön aikana. Jos näin ei tehdä, laite voi vaurioitua pysyvästi.
● Käytä aina antistaattista rannehihnaa käsitellessäsi
● Käytä kunnolla maadoitettua antistaattista mattoa
● Varmista, että kaikki laitteet on maadoitettu oikein
● Vältä koskemasta suoraan nastoihin ja kuituliittimeen
● Käytä säänneltyä, hiljaista virtalähdettä
● Ota käyttöön asianmukainen virranrajoitus vahinkojen välttämiseksi
● Vältä virtalähteen ylijännitteitä ja jännitepiikkejä
● Älä koskaan ylitä eteenpäin suunnatun virran enimmäisarvoa
● Käynnistä TEC-jäähdytys aina ennen laservirran käyttämistä
● Vältä kuidun liiallista taipumista
● Älä vedä tai väännä kuituputkea
● Puhdista kuituliittimet ennen liittämistä
● Käytä aina pölysuojuksia, kun liitin ei ole käytössä
● Tarkista kuidun päätypinta vaurioiden varalta ennen käyttöä
● Asenna laite oikeaan jäähdytyselementtiin parhaan suorituskyvyn saavuttamiseksi
● Varmista, että pakkauksen ja jäähdytyslevyn välillä on hyvä lämpökosketus
● Käytä lämpörajapintamateriaalia (lämpörasvaa/tyynyä) lämmönsiirron parantamiseksi
● Käytä määritetyllä lämpötila-alueella luotettavuuden vuoksi
● Anna riittävästi lämpenemisaikaa aallonpituuden vakauttamiseksi
