DWDM 14PIN Butterfly Analog Laser CATV:lle

Sisällysluettelo

1. DWDM:n esittely 14PIN Butterfly Analog Laser CATV:lle

2. Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Tuotetiedot

6. Tilaustiedot

7. Tietolomake ja testilomake

8. Tarjous- ja maksuehdot

9. läpimenoaika

10. Käyttöohjeet

11. Laadunvarmistus ja Huoltopalvelu

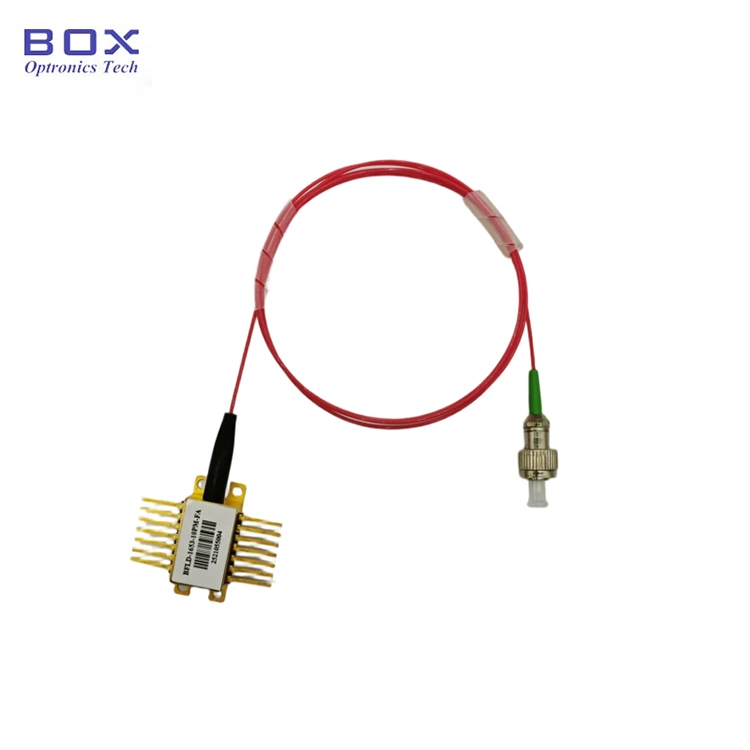

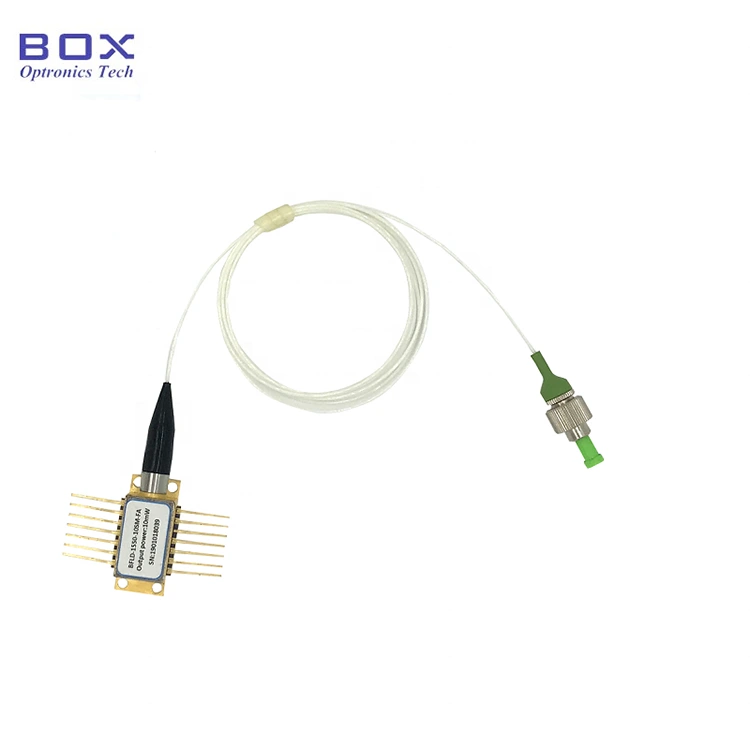

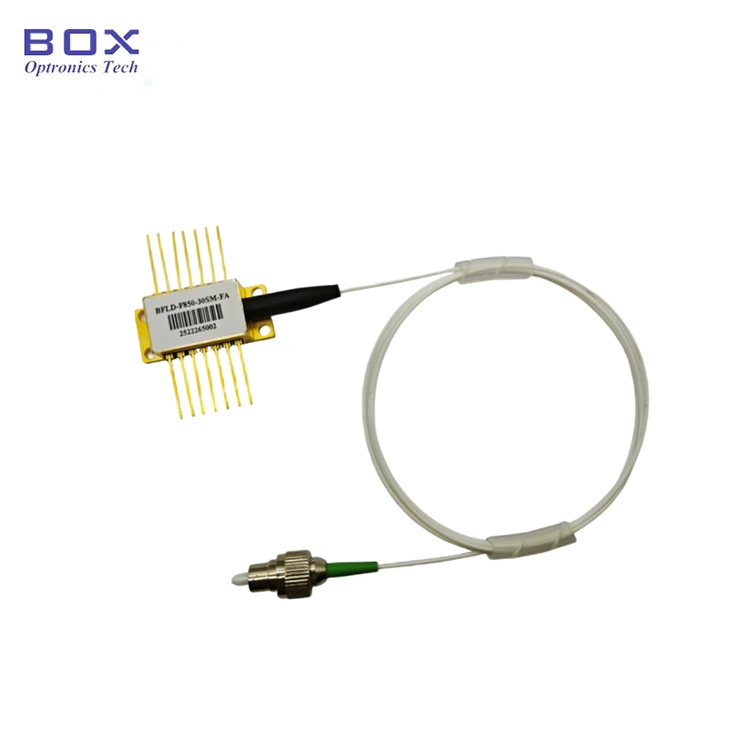

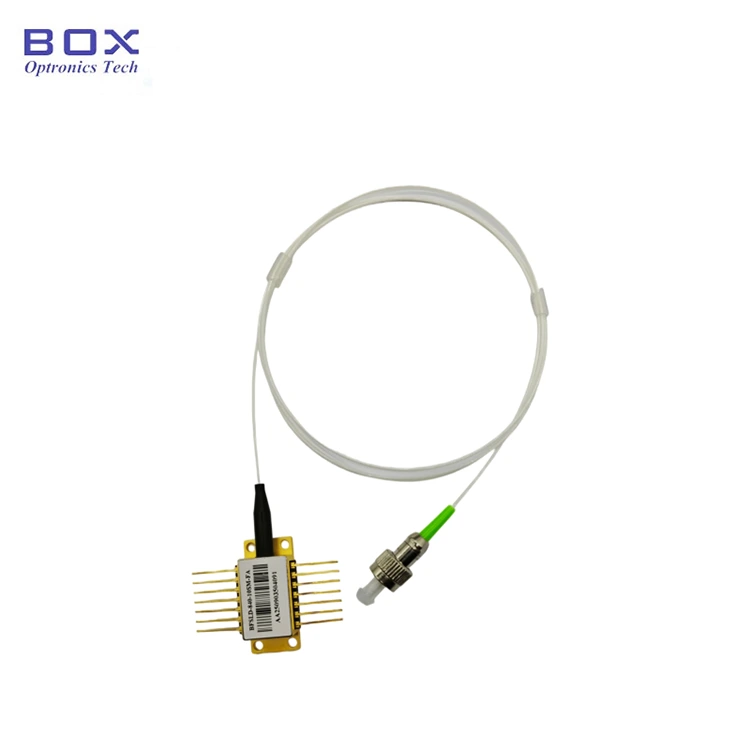

Tuotteen esittely

DWDM 14PIN Butterfly Analog Laser CATV on suunniteltu kehittyneellä analogisella sirulla, optisella erottimella ja 10 mW:n lähtöteholla. Pakattu sisäänrakennetulla termosähköisellä jäähdyttimellä (TEC) ja monitorin valodiodilla se tarjoaa erinomainen lineaarisuus, alhainen särö ja ylivoimainen aallonpituuden stabiilisuus DWDM-verkkoon. Jos tapit vaativat juottamista, juotoslämpötilan on oltava ei ylitä 260°C ja juotosaika saa olla enintään 10 sekuntia.

Tuote Tekniset tiedot

Tuotteen ominaisuudet

● Kuitutyyppi voi olla SMF-28e tai PMF-1550;

● Lähtöteho 10mW tai räätälöity;

● 14-nastainen BTF-paketti TEC:llä ja Monitor PD:llä.

Tuotesovellukset

● Kuituoptinen viestintä;

● DWDM-järjestelmät;

● CATV-lähetys;

● Laboratoriotestilaitteet.

Tuotetiedot

● ITU Grid Channel Numbering

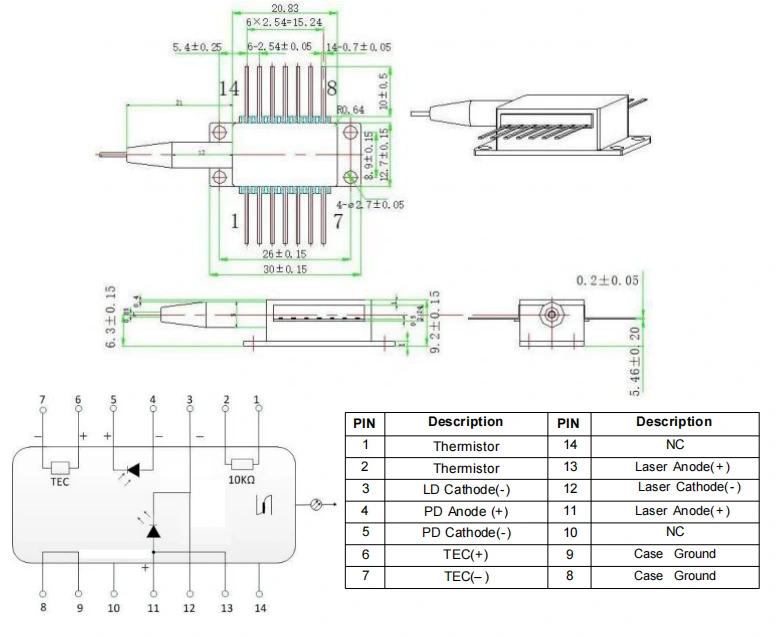

● Tyypin 1 paketin piirustus ja PIN-OUT-määritelmä (yksikkö:mm): DWDM 14PIN Butterfly Analog Laser CATV:lle

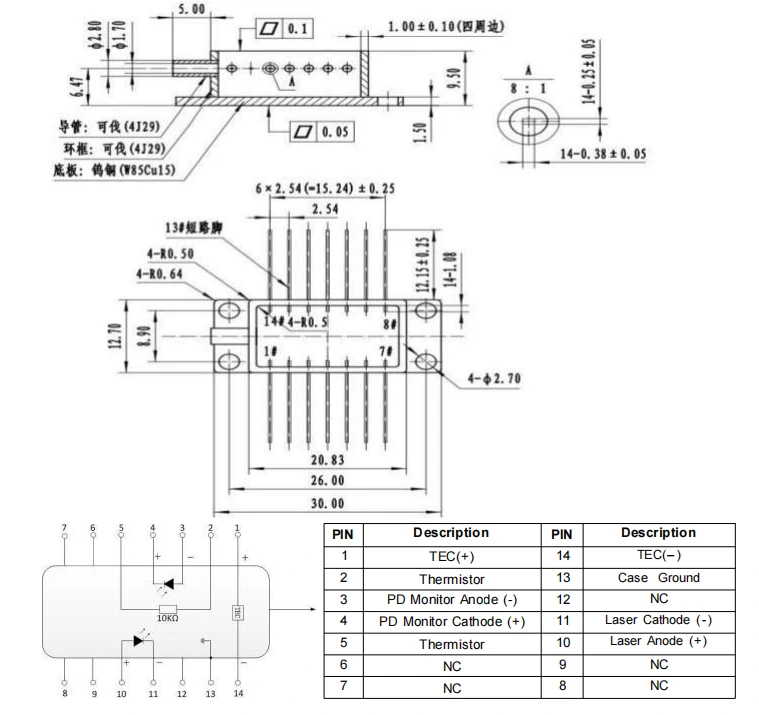

● Tyypin 2 Paketin piirustus ja PIN-OUT-määritelmä (yksikkö:mm)-DWDM 14PIN Butterfly Analog Laser CATV:lle

Tilaus tietoja

esim.: BFLD-CH56-10SM-FA

(Tilaustiedot: DWDM 14PIN Butterfly Analog Laser CATV, CH56: 1532,68 nm, 10 mW lähtöteho, SM-kuitu, FC/APC-liitin, tyyppi1 pin-out).

Muita räätälöityjä vaatimuksia varten ota yhteyttä: sales06@boxoptronics.com

Tietolomake ja Testitaulukko

Datasheet

Testitaulukko

Tarjousehdot ja maksu

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee sen käyttöä EXW. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa toimituskulut etukäteen tuotteet.

(3) Muu

● Maksuehdot

PayPal ja T/T ovat saatavilla.

läpimenoaika

Tuotanto kestää noin 10 työpäivää. (Jos niitä on varastossa, toimitus on nopeampi.)

Kansainvälinen logistiikka voi viedä 3-5 työpäivää.

Käyttöohjeet

● ESD-suojaus: Tämä laite on sähköstaattiselle sähkölle herkkä. Siksi tiukat antistaattiset suojatoimenpiteet on suoritettava noudatettava pakkaamisen, kuljetuksen ja käytön aikana. Lisäksi Varotoimenpiteitä on ryhdyttävä virransyöttöpiikin estämiseksi, jos näin ei tehdä voi johtaa laitteen pysyvään vaurioitumiseen (esim. varmista asianmukaiset varusteet). maadoitus ja käytä antistaattista rannehihnaa).

● Nastajuotosvaatimukset: Jos nastat on juotettava, juotoslämpötila ei saa ylittää 260 °C, ja juotosaika ei saa ylittää 10 sekuntia. Kiinnitä erityistä huomiota seuraavat: juotosprosessin aikana laitteen on oltava virtalähteettömässä tilassa, ja juottimen on oltava kunnolla maadoitettu.

● Käytä virtaa: Käynnistyksen aikana prosessissa, älä koskaan käytä suurta virtaa suoraan, koska se voi vahingoittaa sirua. Sen sijaan käynnistä laite virtatasolla, joka on lähellä sirun kynnystä, ja lisää sitten virtaa vähitellen pienin askelin haluttuun arvoon taso saavutetaan.

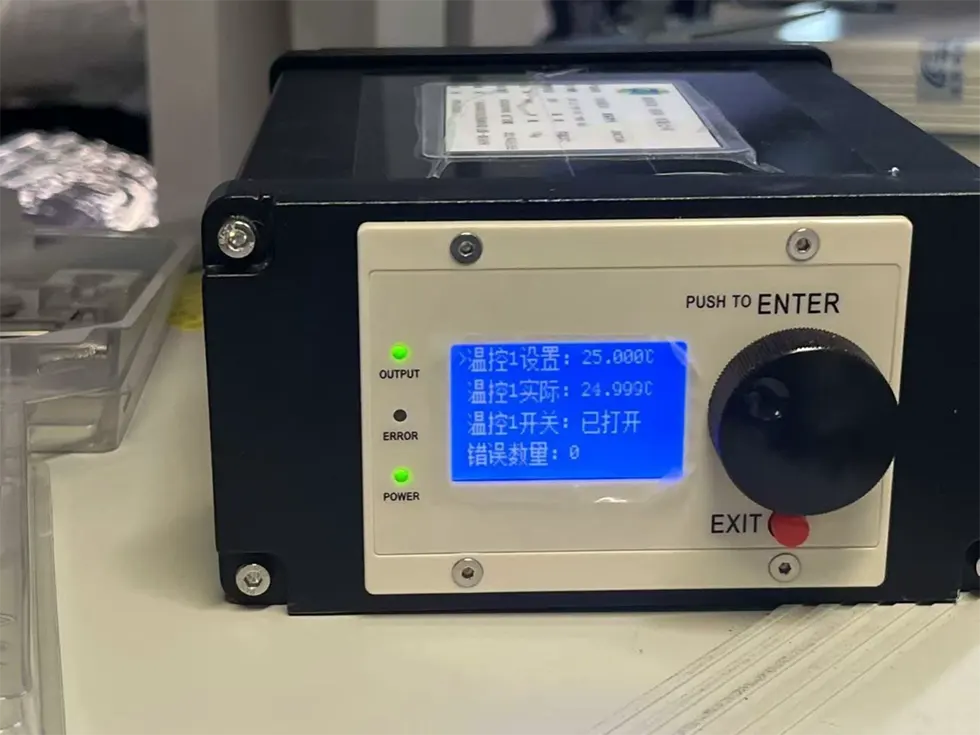

● TEC-jäähdytin: Ennen kuin käynnistät kaikki komponentit, aktivoi ensin jäähdytin ja jatka sitten vaiheittaisilla käynnistysvaiheilla estää lastun ylikuumenemisen ja ylikuormituksen.

Laadunvarmistus ja Huoltopalvelu

● Takuuaika:

Ilmainen korjaus tai vaihto ei-ihmisperäisiin vioihin 1 vuosi ostosta. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana ilmaiset korjaus- tai vaihtopalvelut tarjotaan tuotteen laatuongelmista johtuvien vikojen varalta. Kuitenkin Box Optronics pidättää oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavassa tapaukset takuuajan sisällä:

(1) Luonnollisten tekijöiden (esim. salama, pöly) aiheuttamat vahingot tai ympäristövaikutuksia.

(2) Toimintahäiriöt, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Inhimillisen erehdyksen aiheuttama ilmeinen fyysinen vahinko.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vauriot tai menetys kuljetuksen aikana.
