CWDM 1270-1650nm DFB-laserlähde

Sisällysluettelo

1. Esittely CWDM 1270-1650nm DFB-laserlähde sisäänrakennetuilla ohjauspiireillä

2. Tekninen Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Tuotetiedot

6. Turvallisen käytön opas

7. Tilaustiedot

8. Tietolomake ja testilomake

9. Tarjousehdot ja maksu

10. Toimitusaika

11. Käyttöohjeet ja Huolto

12. Laadunvarmistus ja Huoltopalvelu

Tuotteen esittely

Tämä on CWDM 1270-1650nm DFB-laserlähde Sisäänrakennetut ohjauspiirit, joissa on DFB-puolijohdelaser-siru ulostulolla yli 10 mW teho, SM/PM kuitu ja erinomainen tehon ja spektrin vakaus. Se tukee työpöytä- ja modulaarisia kokoonpanoja viestintäliitännällä tai valvontaohjelmisto järjestelmien integrointiin. Soveltuu epälineaariseen optiikkaan tutkimus, kuitulaserpumppaus ja optiset testausjärjestelmät. Vältä toistuvaa kytkemistä/ kuituliittimien irrottaminen pölyn kertymisen ja päätypinnan estämiseksi vahinkoa.

Tuote Tekniset tiedot

Tuotteen ominaisuudet

● Tehoa ja spektrinen stabiilisuus;

● Lähtöteho säädettävä 10-100%;

● Moduuli/pöytätaso valinnainen, viestintävalvonnalla helppoa integraatio;

● Tukee SM/PM kuidun räätälöinti erilaisiin optisiin järjestelmiin.

Tuotesovellukset

● Optiset lähetysjärjestelmät;

● Kuitu laser pumppaus;

● Epälineaarisen optiikan tutkimus.

Tuotetiedot

● CWDM-aallonpituus 1270 ~ 1650 nm, WL-toleranssi on +/-3 nm.

(Yksi aallonpituus joka 20 nm on käytettävissä.)

1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm

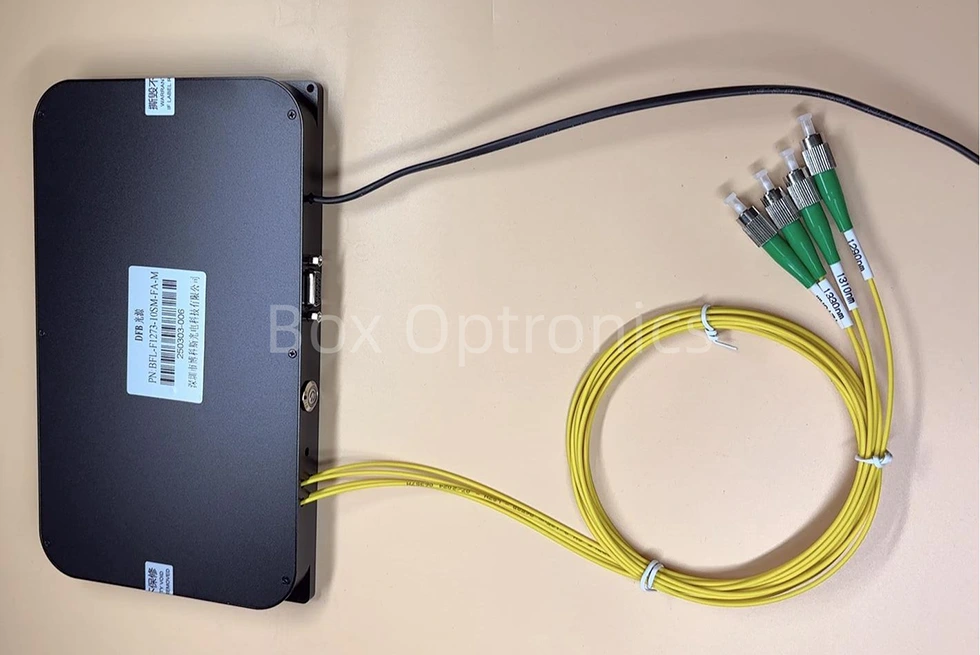

*Tukee räätälöityä monikanavaista DFB-laserlähdettä

● Vakiovarusteet

Käyttövaiheet

Vaihe 1. Pakkauksen purkaminen: Tarkista ennen kokoamista ovatko kaikki lisävarusteet täydellisiä, mukaan lukien laserlähdemoduuli, USB-tiedot kaapeli, virtalähde, testiraportti jne.

Vaihe 2. Virtalähde: Kytketty tasavirtaan hakkuriteholähde tai säädelty teholähde, joka vastaa niiden tehoa toimitusvaatimukset. Käytä vain alkuperäistä vastaavaa virtalähdettä (DC5V tai DC12V). Väärät virtalähteet voivat vahingoittaa valonlähdettä. (Virtalähde toimitetaan paikallisten jännitestandardien mukaisesti.)

Vaihe 3. Lähtökuidun liittäminen: Avaa kuituliittimen tai laipan pölysuojus, tarkista kuidun päätypinta ja liitä kuitu tai liitä kuitu testattavaan laitteeseen tai tehomittariin sen jälkeen, kun on varmistettu, ettei saastumista tai vahinkoa ole.

Setp4.Yhdistä isäntätietokoneeseen: Käytä USB-RS485 DB9 -datakaapeli DFB-laserlähteen ja tietokoneen yhdistämiseksi; tietokoneen on ensin asennettava erillinen sarjaporttiohjain tunnistaakseen USB-RS485-sarjaportin datakaapeli, muuten isäntätietokoneen ohjelmisto ja valonlähdemoduulia ei voi liittää ja kommunikoida oikein. Kysy Box Optronics kuljettajalle.

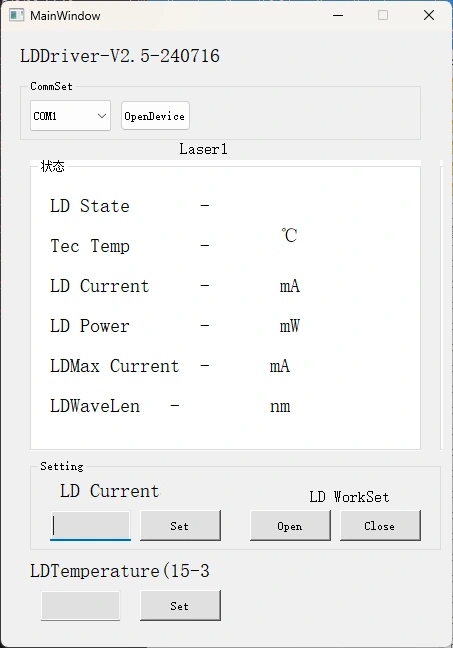

Vaihe 5.Ohjausohjelmisto: Box Optronics tarjoaa sarjakomennon tai PC-ohjelmiston ohjaa DFB-laserlähteen LD-virtaa ja LD-lämpötilaa. Valitse oikea portti, aseta virta ja lämpötila ja napsauta sitten avauspainiketta. (To vaurioiden välttämiseksi nosta käyttövirtaa hitaasti käynnistyksen yhteydessä. Älä käytä täyttä virtaa välittömästi.)

Vaihe 6. Napsauta käytön jälkeen sulkemispainiketta, katkaise virta ja irrota laite kuituliitäntä.

Tilaus tietoja

esim.: BLD-1550-1HSM-FA-M

(Tilaustiedot: CWDM 1550nm DFB-laserlähde sisäänrakennetulla asemalla Piirit, 100mW lähtöteho, SMF-28e kuidulla, FC/APC-liitin, moduuli paketti).

Muita räätälöityjä vaatimuksia varten ota yhteyttä: sales06@boxoptronics.com

Tietolomake ja Testitaulukko

Datasheet

Testitaulukko

Tarjousehdot ja maksu

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee sen käyttöä EXW. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa toimituskulut etukäteen tuotteet.

(3) Muu

● Maksuehdot

PayPal ja T/T ovat saatavilla.

läpimenoaika

Tuotanto kestää noin 10 työpäivää. (Jos niitä on varastossa, toimitus on nopeampi.)

Kansainvälinen logistiikka voi viedä 3-5 työpäivää.

Käyttöohjeet ja Huolto

● Vältä toistuvaa kuituliittimien kytkemistä/irrottamista estääksesi pölyn kerääntyminen ja päätypinnan vauriot.

● Puhdista kuituliittimet nukkaamattomalla pyyhkeellä ja tarkista a kuidun päädyn ilmaisin ennen kytkentää. Liitä/irrota aina kuidut ilman virtaa päätypinnan palamisen välttämiseksi. Sulje käyttämättömät liittimet pölysuojuksilla.

● Säilytä laitetta kuivassa, kosteudettomassa ympäristössä.

● Kun käytät laserlähdemoduulia pitkään, muista se harkitse moduulin lämmönpoistoa ja ilmanvaihtoa ja aseta se moduuli jäähdytyslevyssä.

Laadunvarmistus ja Huoltopalvelu

● Takuuaika:

Ilmainen korjaus tai vaihto ei-ihmisperäisiin vioihin 1 vuosi ostosta. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana ilmaiset korjaus- tai vaihtopalvelut tarjotaan tuotteen laatuongelmista johtuvien vikojen varalta. Kuitenkin Box Optronics pidättää oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavassa tapaukset takuuajan sisällä:

(1) Luonnollisten tekijöiden (esim. salama, pöly) aiheuttamat vahingot tai ympäristövaikutuksia.

(2) Toimintahäiriöt, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Inhimillisen erehdyksen aiheuttama ilmeinen fyysinen vahinko.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vauriot tai menetys kuljetuksen aikana.
