840nm kuitukytketty SLD-laajakaistavalolähde

Tuotteen yleiskatsaus - 840 nm kuitukytketty SLD-laajakaistavalolähde

Box Optronics valmistaa 840 nm Fiber Coupled SLD Broadband Light Source -valolähdettä, korkean suorituskyvyn aktiivista optista komponenttia, joka perustuu puolijohde-optisen vahvistinrakenteen vahvistettuun spontaaniin emissioon (ASE), joka tarjoaa korkean optisen tehon laajalla spektrikaistanleveydellä ja alhaisella ajallisella koherenssilla.

Se tuottaa suuremman lähtötehon kuin LEDit säilyttäen samalla paljon laajemman spektrin kuin laserdiodit, joten se sopii sovelluksiin, jotka vaativat alhaista koherenssia ja suurta kirkkautta.

Tämä 840 nm:n SLD-lähde on optimoitu tarkkuuskuituoptisiin tunnistus- ja kuvantamisjärjestelmiin, sillä siinä on 5 mW:n vähimmäislähtöteho, tyypillinen 3 dB:n kaistanleveys ja erinomainen tehonvakaus (≤±0,02 dB lyhytaikaisesti, ≤±0,05 dB pitkällä aikavälillä). Laite on saatavana sekä kompaktissa moduulimuodossa (70×90×18mm) järjestelmäintegrointia varten että työpöytämuodossa (195×220×120mm) laboratorio- ja testausympäristöihin.

Tämä SLD-valonlähde on varustettu 780 HP:n kuituhaaroilla ja FC/APC-liittimillä vakiona sekä valinnaisella RS485-tiedonsiirtoliitännällä valvontaa ja ohjausta varten. Tämä SLD-valolähde tarjoaa monipuolisuutta ja luotettavuutta monenlaisiin sovelluksiin.

Tärkeimmät ominaisuudet - 840 nm kuitukytketty SLD-laajakaistavalolähde

● Suuri lähtöteho: vähintään 5 mW

● Laaja spektrin kaistanleveys: tyypillinen 10 nm (-3 dB)

● Matala spektrin aaltoilu takaa puhtaan spektrin

● Gaussin spektriprofiili

● Erinomainen tehon vakaus: ≤±0,02 dB/15 min lyhytaikaisesti

● Pitkäaikainen vakaus: ≤±0,05 dB/8 tuntia

● Kuitukytkentäinen lähtö 780 hv:n kuidulla

● FC/APC-liitinstandardi, muita vaihtoehtoja saatavilla

● Kaksi muototekijää: moduuli ja työpöytä

● RS485-tiedonsiirtoliitäntä valvontaa varten

● Edullinen ratkaisu verrattuna

● Laaja käyttölämpötila-alue: -5°C - +55°C

● Kompakti ja kestävä pakkausrakenne

● Valinnainen työpöytäversio kosketusnäytön ohjauksella

Tyypilliset sovellukset - 840 nm:n kuitukytketty SLD-laajakaistavalolähde

● Kuituoptiset gyroskoopit (FOG)

● Optiset koherentitomografiajärjestelmät (OCT).

● Lääketieteellinen kuvantaminen ja biolääketieteen optiikka

● Kuituoptiset anturijärjestelmät

● Valkoisen valon interferometria

● Optisten komponenttien testaus ja karakterisointi

● Tutkimus- ja kehityslaboratoriot

● Optisen koherenssialueen reflektometria (OCDR)

Tekniset tiedot - 840nm kuitukytketty SLD-laajakaistavalolähde

Optiset tiedot (T=25°C)

Mekaaniset ja ympäristövaatimukset

Tuotetiedot - 840nm kuitukytketty SLD-laajakaistavalolähde

Mikä on SLD?

Superluminesenssidiodi (SLD) on puolijohde-laajakaistainen optinen lähde, joka perustuu vahvistettuun spontaaniin emissioon (ASE), jolla on korkea optinen vahvistus laserdiodimaisessa aaltoputkirakenteessa ja joka toimii vaimennetussa optisessa takaisinkytkentäolosuhteissa laservärähtelyn estämiseksi.

Toisin kuin laserdiodit, jotka perustuvat resonanssionteloon, SLD:t käyttävät matalan heijastavuuden (AR-pinnoitettuja) fasetteja ja kulmikkaita tai kallistettuja aaltoputkirakenteita vaimentamaan onkalon takaisinkytkentää, mikä mahdollistaa suuren optisen vahvistuksen välttäen samalla lasertoimintoa.

SLD:n tärkeimmät ominaisuudet:

• Huomattavasti korkeampi lähtöteho ja kirkkaus kuin LEDeillä, samalla kun ajallinen koherenssi säilyy alhaisena

• Laajakaistasäteily tasaisella ASE-spektriverhokäyrällä

• Erittäin alhainen ajallinen koherenssi (lyhyt koherenssipituus), ihanteellinen interferometrisiin sovelluksiin, kuten OCT

• Yleensä yksimuotoinen poikittaismuotoinen aaltoputkirakenne, joka mahdollistaa tehokkaan yksimuotoisen kuitukytkennän

• Spektrimuoto, joka on tyypillisesti suunniteltu kvasi-gaussiksi tai räätälöityiksi litteiksi profiiliksi suunnittelusta riippuen

Pakkauksen mitat

840nm SLD-laajakaistavalonlähde on saatavana kahdessa paketissa:

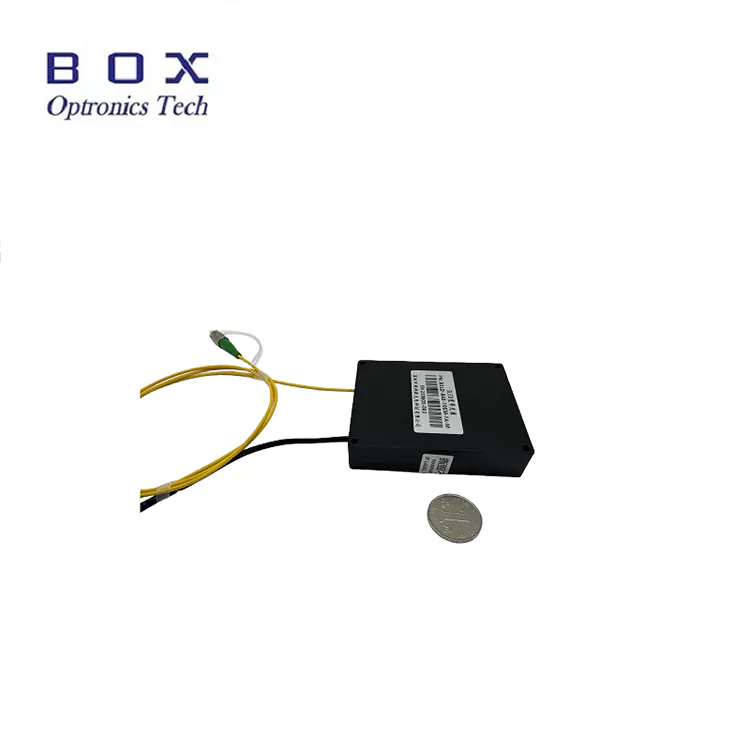

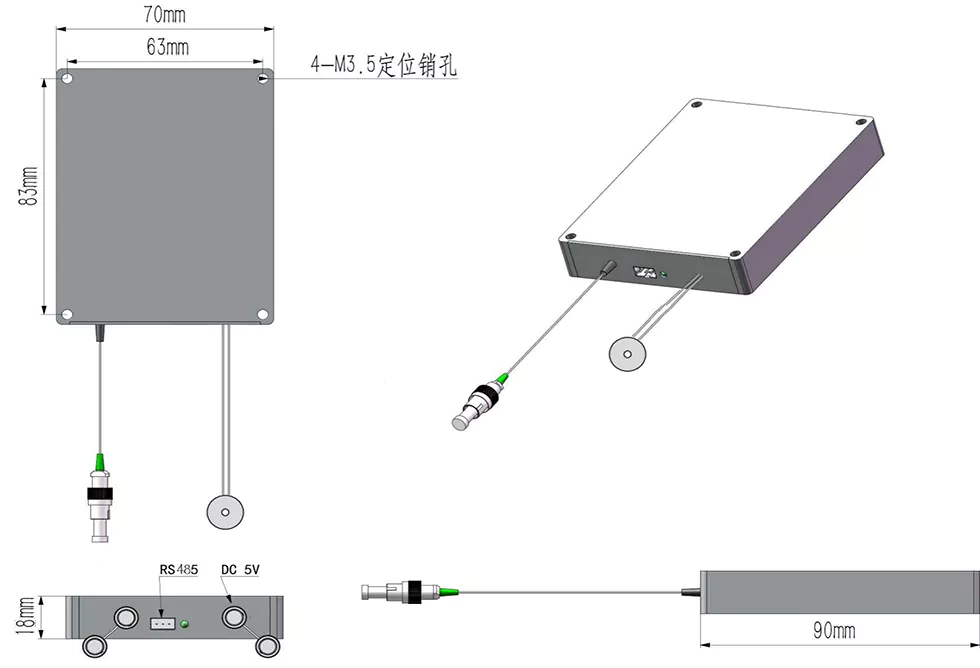

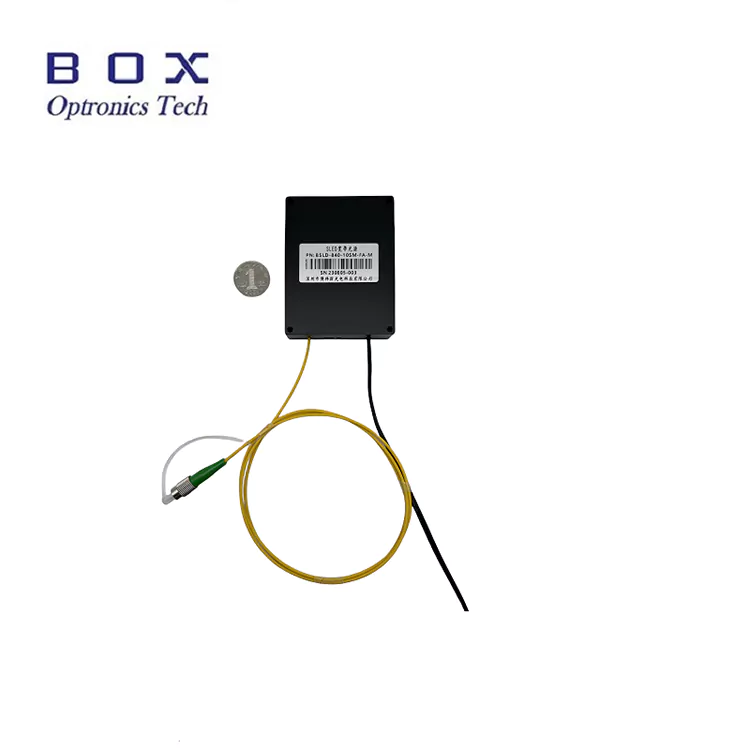

Moduulin versio (70×90×18mm):

• Kompakti, matalaprofiilinen rakenne järjestelmän integrointiin

• 4-M3,5 asennusreikää turvalliseen asennukseen

• DC-virtasyöttö (5 V tai 12 V)

• RS485-tietoliikenneportti (DB9-naaras)

• Kuituliitinlähtö FC/APC-liittimellä

• Ihanteellinen upotettavaksi instrumentteihin ja järjestelmiin

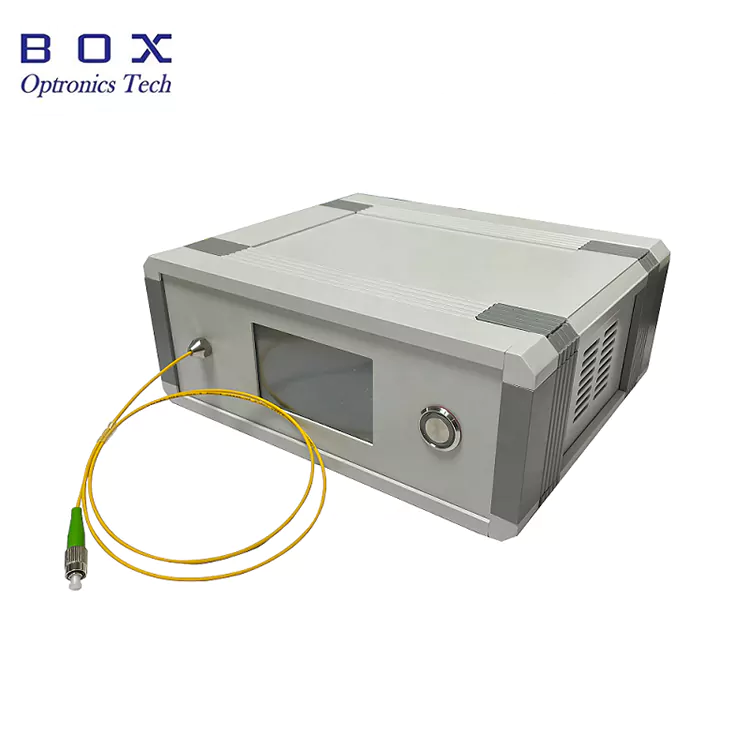

Pöytäversio (195 × 220 × 120 mm):

• Pöytätaso laboratoriokäyttöön

• Sisäänrakennettu kosketusnäyttö tilan seurantaa varten

• AC-virtalähde (110–240 V yleiskäyttöinen)

• RS485-tietoliikenneportti (DB9-naaras)

• Kuitulähtö etupaneelissa

• Helppokäyttöinen, kytke ja käytä -toiminto

• Ihanteellinen T&K-laboratorioihin ja testausympäristöihin

Valvonta ja valvonta

Sekä moduuli- että työpöytäversiot tukevat RS485-tiedonsiirtoliitäntää valvontaa ja ohjausta varten. Pöytäversiossa on lisäksi sisäänrakennettu kosketusnäyttö paikallista käyttöä varten.

Käytettävissä olevat valvonta- ja ohjausparametrit:

• Lähtötehon valvonta

• Käytä virran valvontaa

• Lämpötilan valvonta

• Tehon säätö (valinnainen)

• Isäntätietokoneohjelmisto PC-ohjaukseen (valinnainen)

Miksi valita Box Optronics?

• Tiukka laadunvalvonta ja 100 % testaus ennen toimitusta

• Kilpailukykyinen hinnoittelu ja vakaa massatoimituskyky

• Joustavat mukautusvaihtoehdot aallonpituudelle, teholle, kaistanleveydelle, kuidulle ja liittimille

• 7 × 24 tunnin tekninen tuki ja nopea vastaus

• Maailmanlaajuinen toimitus DHL-, UPS- ja FedEx-pikatoimituksella

• Sekä moduuli- että työpöytäversiot saatavilla

• Valinnainen isäntäohjelmisto järjestelmän integrointiin

• Luotettava pitkän aikavälin toimitus tuotantomäärille

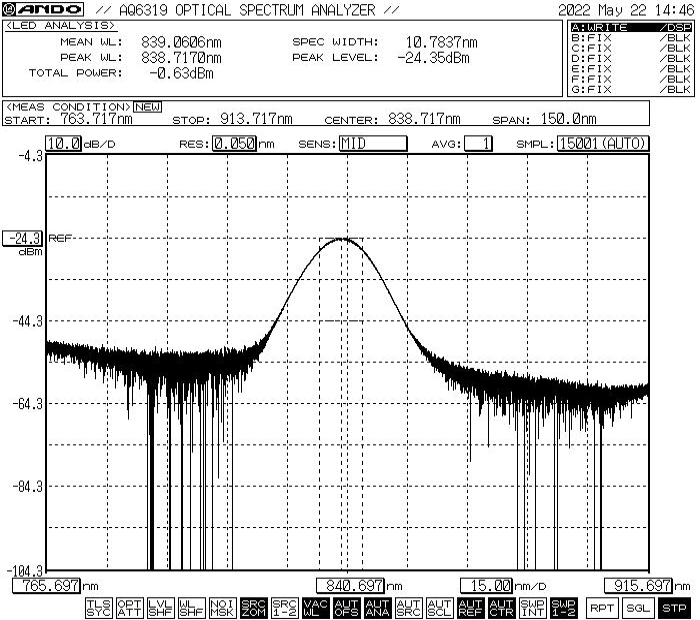

Spektrinen suorituskyky - 840 nm kuitukytketty SLD-laajakaistavalolähde

Tyypillinen spektri osoittaa keskuksen aallonpituuden noin 840 nm noin 10 nm - 3 dB kaistanleveydellä.

*Huomautus: Esitetty spektri on tyypillinen suorituskyky. Todellinen spektri voi vaihdella hieman yksiköstä toiseen. Ota meihin yhteyttä saadaksesi erityisiä taajuustietoja tai mukautettuja taajuusvaatimuksia.

Tilaustiedot - 840nm kuitukytketty SLD-laajakaistavalolähde

Mallin nimikkeistö

BSLD - XXX - XX - XX - X - (X)

Esimerkki: BSLD - 840 - 51 - SM - M

840 nm SLD laajakaistavalolähde, 5 mW lähtö, 10 nm kaistanleveys, 780 hv kuitu, moduuliversio, 5 VDC virtalähde

Käytettävissä olevat mukautusvaihtoehdot

• Keskiaallonpituus: standardi 840 nm, muut aallonpituudet saatavilla pyynnöstä

• Lähtöteho: 5 mW:n vakio, saatavana suurempia tehovaihtoehtoja

• Spektrikaistanleveys: 10 nm:n vakio, muita kaistanleveysvaihtoehtoja saatavilla

• Kuitutyyppi: 780-HP standardi, muita erikoiskuituja saatavilla

• Kuidun pituus: 0,5 m, 1 m, 1,5 m, 2 m (saatavana mukautettuja pituuksia)

• Pigtail-tyyppi: 900 μm löysä putki, 3,0 mm löysä putki

• Liitännän tyyppi: FC/APC-standardi, FC/UPC, SC/APC, LC/APC tai mukautettu

• Pakettityyppi: moduuli tai työpöytä

• Virtasyöttöjännite: 5 VDC, 12 VDC (moduuli), 110–240 VAC (pöytätaso)

• Optinen eristin: saatavana on sisäänrakennettu eristin

• Tiedonsiirtoliitäntä: RS485-standardi, muita liitäntöjä saatavilla

• Isäntätietokoneohjelmisto: Käytettävissä valvontaa ja ohjausta varten

Räätälöityjä vaatimuksia varten ota yhteyttä myyntitiimiimme ja anna tekniset tiedot.

Tietolomake ja testiraportti

Jokaisen 840 nm:n SLD-laajakaistaisen valonlähteen mukana toimitetaan kattava testiraportti, joka dokumentoi mitatut suorituskykyparametrit. Datasheet PDF-tiedosto sisältää yksityiskohtaiset tekniset tiedot, suorituskykykäyrät ja mittapiirrokset.

• Jokaisen yksikön mukana toimitettu yksittäinen testiraportti

• Jokaisen yksikön jäljitettävä sarjanumero

Datasheet

Tarjous- ja maksuehdot

Lainausehdot

• EXW (Ex Works): Suositellaan, jos sinulla on DHL/UPS/FedEx-tili. Toimitamme tililläsi; emme veloita toimituskuluja.

• DAP (toimitetaan paikkaan): Jos sinulla ei ole kuriiritiliä, voimme järjestää toimituksen ennakkomaksulla.

• Muut ehdot: ota meihin yhteyttä keskustellaksesi.

Maksuehdot

• PayPal: Nopea ja turvallinen maksu näytteistä ja pienistä tilauksista

• T/T (pankkisiirto): Normaali maksutapa tavallisille tuotantotilauksille

• Alibaba Trade Assurance: Suojattu tilaussuoja verkkotapahtumille ostajan takuulla

• Luottokortti: Hyväksytään PayPalin, Alibaban kautta

• Joustavat maksuehdot: neuvoteltavissa

Toimitusaika

• Vakiotuotanto: ~10-15 työpäivää

• Muokatut kokoonpanot: 15–20 työpäivää

• Tilaukset: ota yhteyttä tuotantoaikataulua varten

• Kansainvälinen toimitus: ~3–5 työpäivää (DHL/UPS/FedEx express)

• Nopeutettu palvelu: saatavilla pyynnöstä

Käyttöohjeet ja käsittely

Kuitujen käsittely

• Vältä teräviä mutkia tai taitoksia, jotka voivat vahingoittaa kuitua

• Älä vedä tai väännä kuitupaitoja

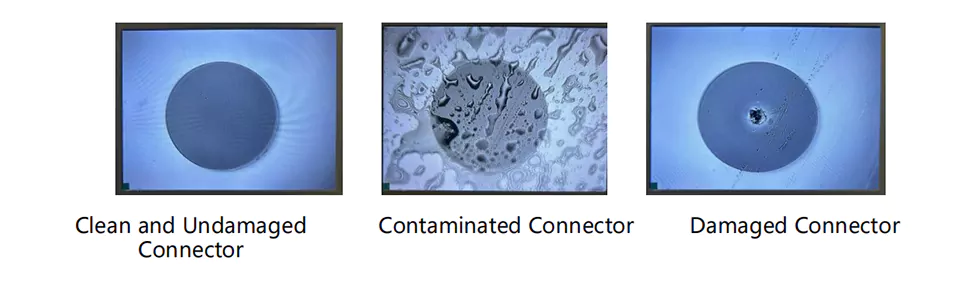

• Puhdista kuituliittimet ennen liittämistä asianmukaisilla puhdistustyökaluilla

• Käytä aina pölysuojuksia, kun liitin ei ole käytössä

• Tarkista kuidun päätypinta vaurioiden varalta ennen käyttöä

Tehoa ja toimintaa koskevat näkökohdat

• Varmista, että virtalähde on oikea ennen liittämistä

• Älä ylitä taajuusmuuttajan enimmäisvirtaa tai tehoa

• Käytä asianmukaista lämmönvaimennuksen jatkuvaa käyttöä varten

• Katkaise virta ennen kuidun liittämistä/irrottamista

• Älä katso suoraan kuitulähtöön, kun virta on päällä
