760nm 10mW DFB Butterfly -laserdiodi

Sisällysluettelo

1. 760 nm:n esittely 10mW DFB Butterfly -laserdiodi

2. Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Tuotetiedot

6. Tilaustiedot

7. Tietolomake ja testilomake

8. Tarjous- ja maksuehdot

9. läpimenoaika

10. Käyttöohjeet

11. Laadunvarmistus ja Huoltopalvelu

Tuotteen esittely

Tämä on 760 nm:n oma DFB-laser, jossa on 14PIN standardi perhospaketti, keskusaallonpituus 760nm, aallonpituuden toleranssi +/-1nm ja tyypillinen lähtöteho 10mW. Sisäänrakennettu TEC, termistori ja näyttö PD, erinomainen aallonpituuden vakaus takaa pitkän aikavälin vakaan toiminnan. Se on käytetään pääasiassa hapenilmaisuun. Johda tiukasti nastan määritelmän mukaan, TEC-valvonnassa ja liiallinen kuidun taivutus suorituskyvyn ja käyttöikä.

Tuote Tekniset tiedot

Tuotteen ominaisuudet

● Monikvantti Well (MQW) hajautettu palaute (DFB) laserit;

● Sisäänrakennettu TEC & optinen eristin;

● Korkea vakaus ja alhainen melu;

● 14-nastainen alan standardiperhospaketti.

Tuotesovellukset

● Happipitoisuus havaitsemiseen ja analysointiin.

● Kaasuntunnistimet.

● Tieteellinen tutkimus & Spektrianalyysi.

Tuotetiedot

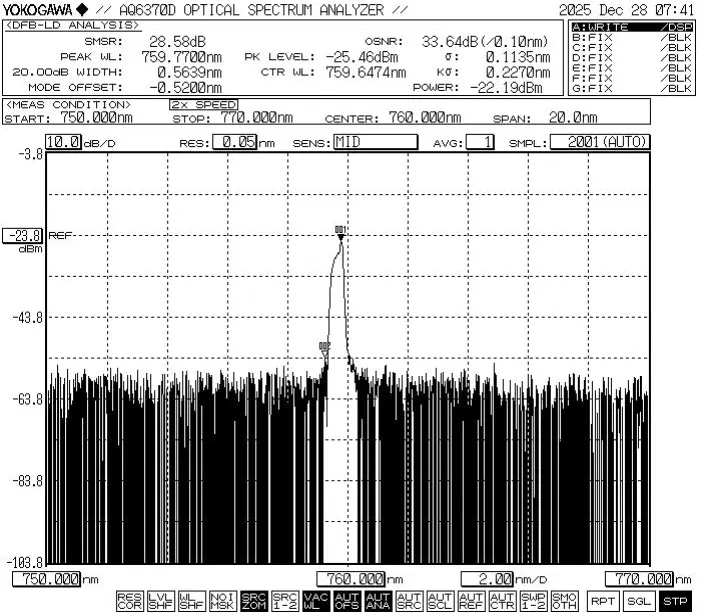

● Tyypillinen spektri: 760 nm, +/-1 nm WL-toleranssi.

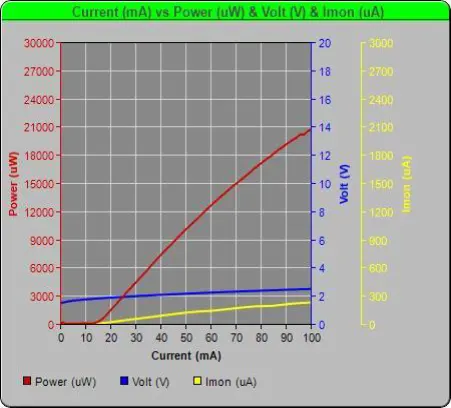

● PIV-760nm 10mW DFB Butterfly -laserdiodi

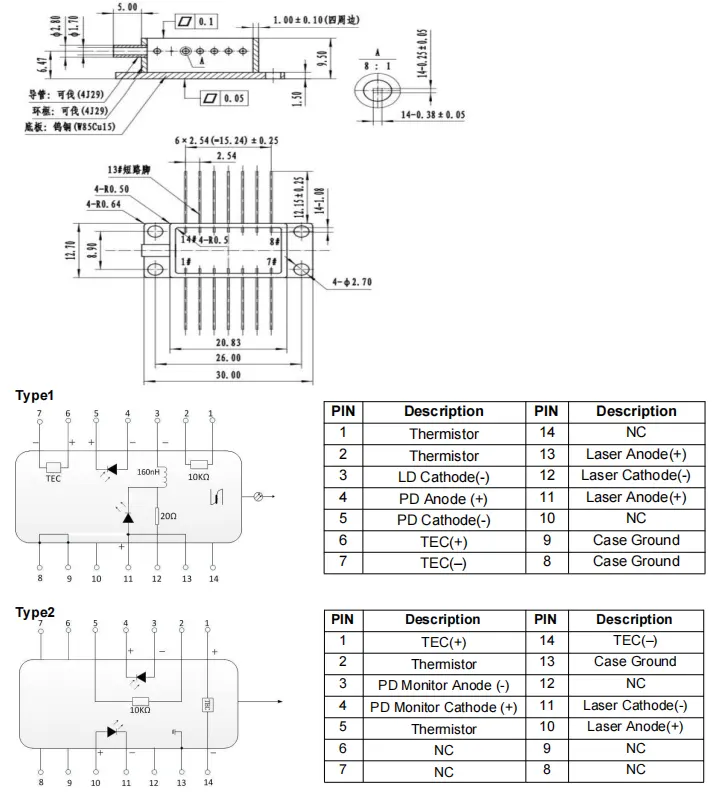

● Pakkauksen piirtäminen ja pin-out

Tilaus tietoja

esim.: BFLD-D760-10SM-FA2

(Tilaustiedot: 760nm 10mW DFB Butterfly Laser Diode, SM kuitu, FC/APC-liitin, tyyppi2 pin-out).

Muita räätälöityjä vaatimuksia varten ota yhteyttä: sales06@boxoptronics.com

Tietolomake ja Testitaulukko

Datasheet

Testitaulukko

Tarjousehdot ja maksu

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee sen käyttöä EXW. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa toimituskulut etukäteen tuotteet.

(3) Muu

● Maksuehdot

PayPal ja T/T ovat saatavilla.

läpimenoaika

Tuotanto kestää noin 10 työpäivää. (Jos niitä on varastossa, toimitus on nopeampi.)

Kansainvälinen logistiikka voi viedä 3-5 työpäivää.

Käyttöohjeet

● Kun laite toimii, se lähettää korkean intensiteetin lasersäteen; tehdä Älä katso suoraan kuidun päätypintaan, sillä se voi aiheuttaa silmävamman.

● Optiset kuidut ovat hauraita; älä käytä kuitua laitteen vetämiseen. Kun asetat laitetta paikalleen tai irrotat sen pistorasiasta, älä kohdista siihen painetta tai vedä laitteen kotelon takana olevasta holkista. Laitteisiin varustettu liittimillä, varmista, että sekä laite että kuituliitin nostetaan samanaikaisesti asennuksen tai poiston aikana.

● Jos tapit vaativat juottamista, juotoslämpötila ei saa olla yli 260°C, ja juotosaika ei saa ylittää 10 sekuntia. Erityistä on kiinnitettävä huomiota seuraaviin: juottamisen aikana laitteen on oltava virrattomassa tilassa ja juotosraudan on oltava kunnossa maadoitettu.

● Kun käytät laitetta, noudata tarkasti käyttöjännitettä ja teknisissä tiedoissa määritellyt virta-alueet. Tärkeimmät parametrit - mukaan lukien Ith (kynnysvirta), Iop max (suurin käyttövirta), Vop max (maksimi) Käyttöjännite) ja λc (keskiaallonpituus) – tulee viitata erityisesti lähetyshetkellä toimitetussa testiraportissa.Huomautus:Toiminta absoluuttisten enimmäisarvojen ylittäminen voi aiheuttaa pysyvän vaurion laitteelle.

Laadunvarmistus ja Huoltopalvelu

● Takuuaika:

Ilmainen korjaus tai vaihto ei-ihmisperäisiin vioihin 1 vuosi ostosta. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana ilmaiset korjaus- tai vaihtopalvelut tarjotaan tuotteen laatuongelmista johtuvien vikojen varalta. Kuitenkin Box Optronics pidättää oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavassa tapaukset takuuajan sisällä:

(1) Luonnollisten tekijöiden (esim. salama, pöly) aiheuttamat vahingot tai ympäristövaikutuksia.

(2) Toimintahäiriöt, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Inhimillisen erehdyksen aiheuttama ilmeinen fyysinen vahinko.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vauriot tai menetys kuljetuksen aikana.
