1580nm DFB SM PM -laserdiodi

Sisällysluettelo

1. 1580 nm:n DFB SM PM -laserdiodin esittely

2. Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Tuotteen tiedot

6. Tilaustiedot

7. Tietolomake ja testilomake

8. Tarjous- ja maksuehdot

9. Toimitusaika

10. Käyttöohjeet

11. Laadunvarmistus ja huoltopalvelu

Tuotteen esittely - 1580 nm DFB SM PM -laserdiodi

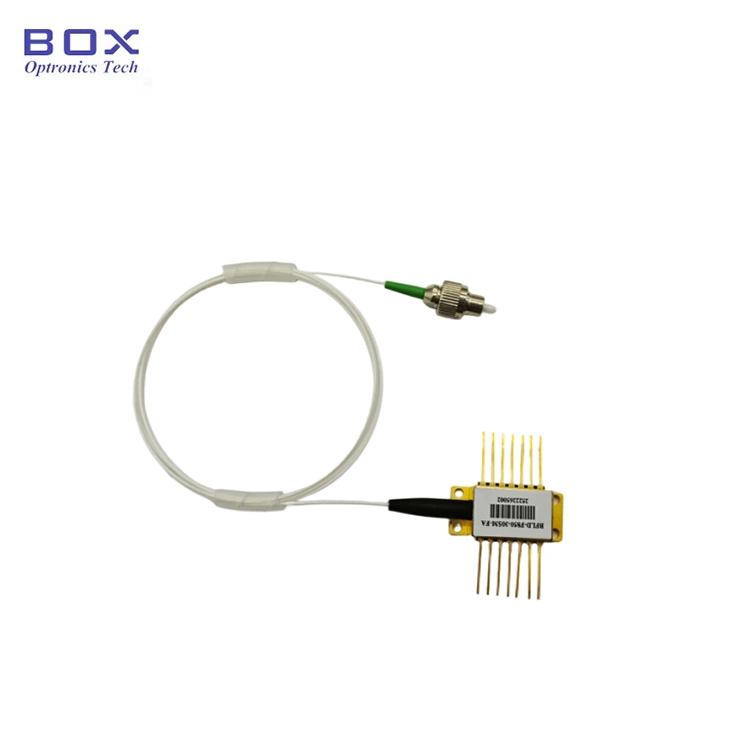

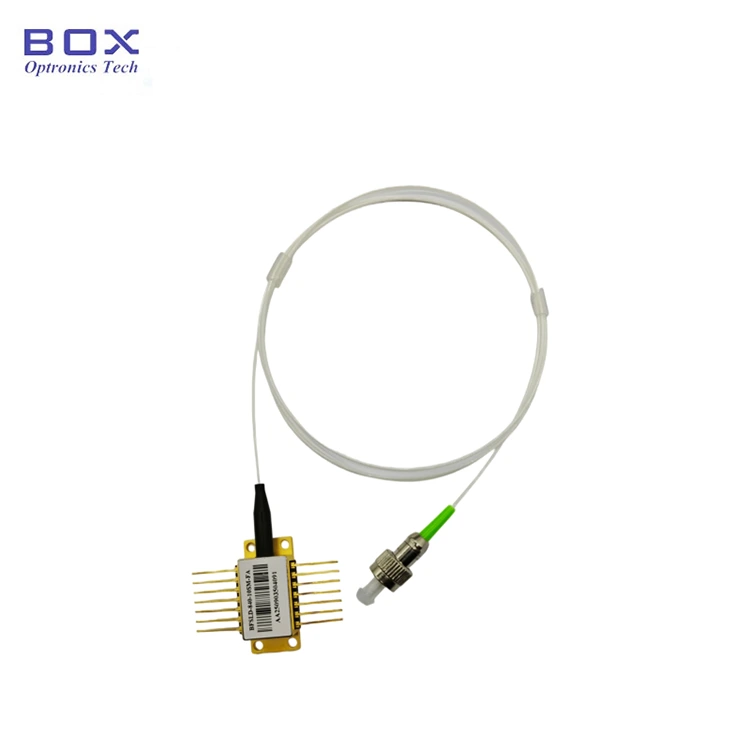

1580 nm DFB SM PM Laser Diode sisältää ensiluokkaisen MQW DFB-sirun, jonka keskiaallonpituus on 1580 nm (toleranssi ±1 nm) ja tyypillinen 40 dB:n sivutilan vaimennussuhde. Se on suunniteltu alhaisella kynnysvirralla, alhaisella virrankulutuksella ja korkealla luotettavuudella, ja se on täysin integroitu termistoriin, TEC:iin ja valvontadiodiin jatkuvan vakaan suorituskyvyn takaamiseksi. Soveltuu täydellisesti kaasunilmaisuun, passiivisten laitteiden testaukseen ja kuituoptisiin anturisovelluksiin.

Tuotteen tekniset tiedot - 1580nm DFB SM PM -laserdiodi

Tuotteen ominaisuudet - 1580nm DFB SM PM -laserdiodi

● Multi-Quantum Well (MQW) hajautetun palaute (DFB) laserit;

● 14-nastainen perhospaketti, jolla on korkea vakaus;

● Integroitu termistori, TEC ja monitorivalodiodi;

● Matala kynnysvirta ja alhainen virrankulutus;

● Kuitutyyppi voi olla SMF-28e tai PM kuitu.

Tuotesovellukset - 1580nm DFB SM PM -laserdiodi

● Optinen kuituanturi;

● Valonlähde testausta ja mittausta varten;

● Kaasunilmaisinjärjestelmät;

● Passiivisten optisten laitteiden testaus;

● Optinen kuituviestintä.

Tuotetiedot - 1580nm DFB SM PM -laserdiodi

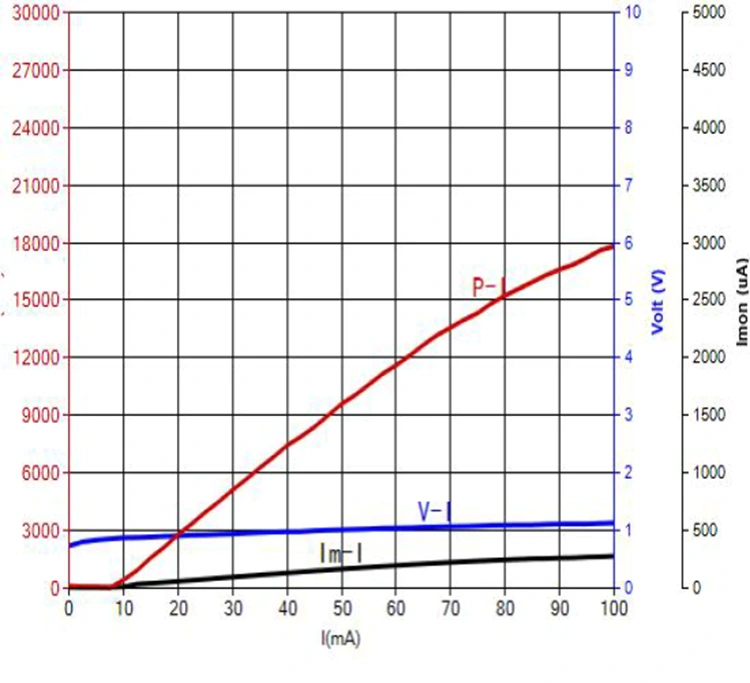

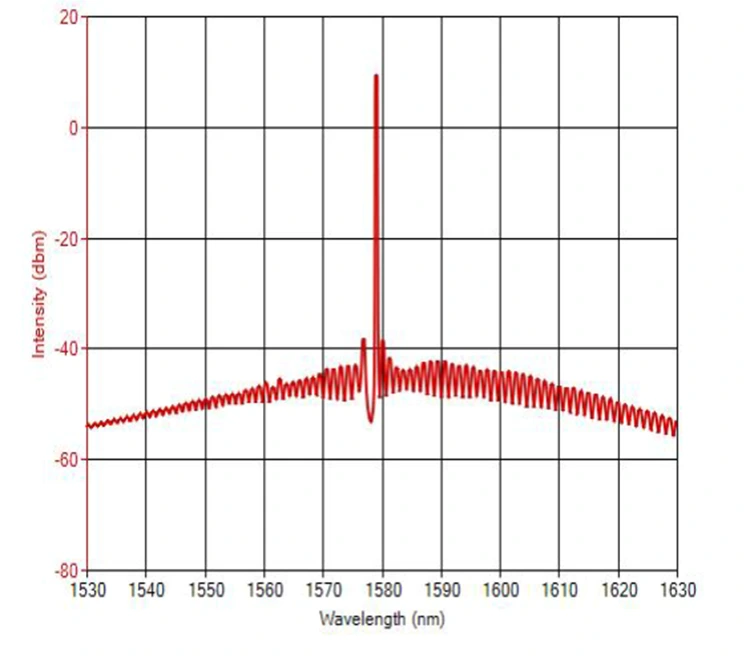

● Tyypillinen spektri ja PIV: 1580 nm 10 mW, +/-1 nm WL-toleranssi.

● Pakkauksen piirustus ja PIN-OUT-määritelmä (yksikkö: mm) - 1580 nm DFB SM PM -laserdiodi

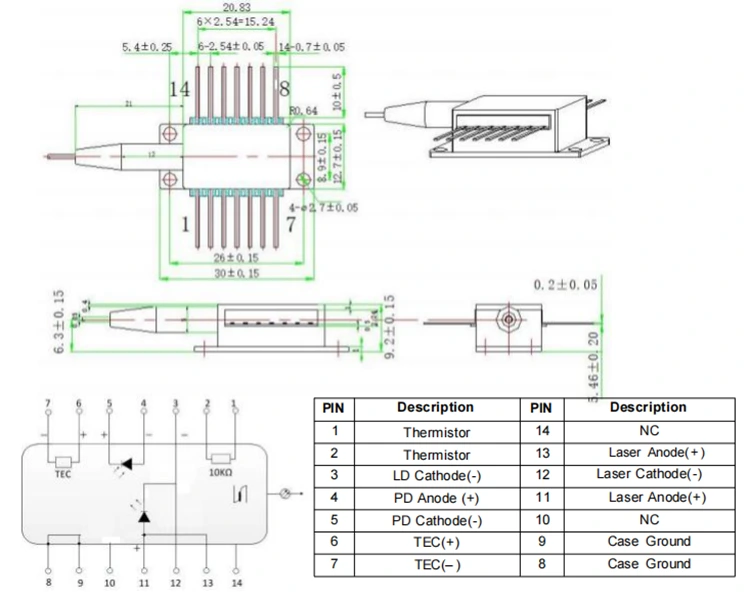

>>>Type1 pin-out

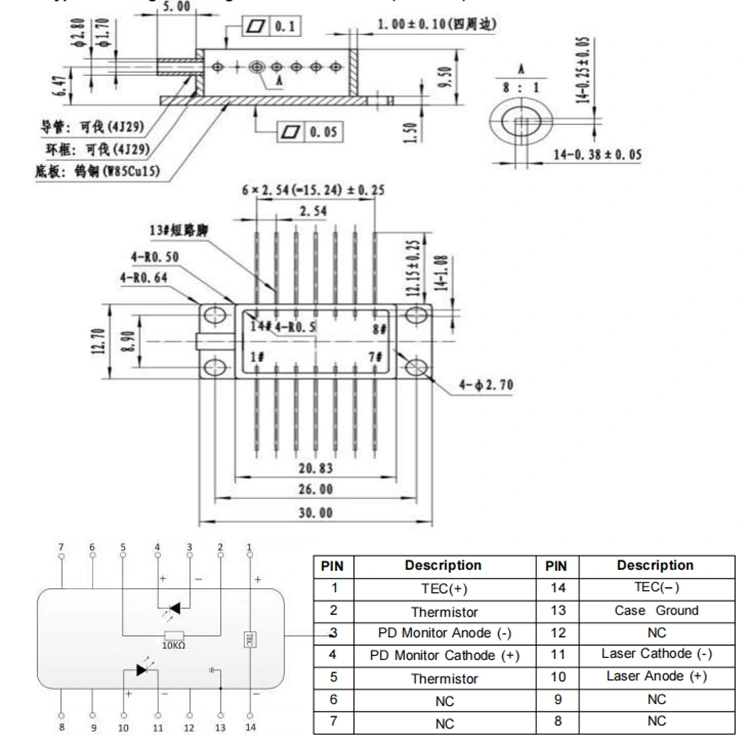

>>>Type2 pin-out

Tilaustiedot-1580nm DFB SM PM Laser Diode

esim.: BFLD-1580-10SM-FA2
(Tilaustiedot: 1580nm DFB-laserdiodi, 14-nastainen perhospaketti, 10mW lähtöteho, SM-kuidulla, FC/APC-liitin, type2 pin-out).

Tietolomake ja testilehti - 1580nm DFB SM PM -laserdiodi

Datasheet

Testitaulukko

Tarjous- ja maksuehdot-1580nm DFB SM PM Laser Diode

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics ehdottaa EXW:n käyttöä. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa tuotteiden toimituskulut etukäteen.

(3) Muu

● Maksuehdot

PayPal ja T/T ovat saatavilla.

Läpimenoaika - 1580nm DFB SM PM -laserdiodi

Tuotanto: 10 työpäivää. (Jos niitä on varastossa, ne toimitetaan nopeammin.)

Kansainvälinen logistiikka: 3-5 työpäivää.

Käyttöohjeet - 1580 nm DFB SM PM -laserdiodi

● Optiset kuidut ovat hauraita; älä käytä kuitua laitteen vetämiseen. Kun asetat laitetta paikalleen tai poistat sen kannasta, älä paina tai vedä laitteen kotelon takaosassa olevaa holkkia. Varmista liittimillä varustetuissa laitteissa, että sekä laite että kuituliitin nostetaan samanaikaisesti asennuksen tai irrotuksen aikana.

● Jos tapit vaativat juottamista, juotoslämpötila ei saa ylittää 260°C ja juotosaika enintään 10 sekuntia. Erityistä huomiota tulee kiinnittää seuraaviin seikkoihin: juottamisen aikana laitteen tulee olla jännitteettömässä tilassa ja juottimen tulee olla kunnolla maadoitettu.

● Ennen kuin käynnistät laitteen, aktivoi ensin jäähdytin ja kytke sitten virta pienin välein, jotta siru ei ylikuumene tai ylikuormitu.

Laadunvarmistus ja huoltopalvelu - 1580nm DFB SM PM -laserdiodi

● Takuuaika:

Ilmainen korjaus tai vaihto muusta kuin ihmisperäisestä viasta 1 vuoden sisällä ostopäivästä. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana tarjotaan ilmaiset korjaus- tai vaihtopalvelut tuotteen laatuongelmista johtuviin vioihin. Box Optronics pidättää kuitenkin oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavissa tapauksissa takuuaikana:

(1) Luonnontekijöiden (esim. salama, pöly) tai ympäristövaikutusten aiheuttamat vahingot.

(2) Virheet, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Ilmeinen fyysinen vahinko, joka johtuu inhimillisestä virheestä.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vahinko tai menetys kuljetuksen aikana.
