1392nm 10mW DFB Butterfly -laserdiodi

Sisällysluettelo

1. 1392nm:n käyttöönotto 10mW DFB Butterfly -laserdiodi

2. Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Tuotetiedot

6. Tilaustiedot

7. Tietolomake ja testilomake

8. Tarjous- ja maksuehdot

9. läpimenoaika

10. Käyttöohjeet

11. Laadunvarmistus ja Huoltopalvelu

Tuotteen esittely

1392 nm DFB kuitukytketty laser 14-nastaisella perhosella paketti, keskusaallonpituus 1392nm, tyypillinen lähtöteho 10mW. Sisäänrakennettu TEC, termistori ja monitori PD, jotka tukevat SM-kuitua tai PM-kuitua. Sitä käytetään pääasiassa H2O-anturissa, optisissa instrumenteissa ja testivalolähteissä. Huomautus: Johdotus oikea PIN-määrittely, pidä kuidun pää puhtaana TEC-valvonnassa. Ylijännite, ylivirta, ESD, korkean lämpötilan juottaminen ja liiallinen kuidun taivutus on kielletty.

Tuote Tekniset tiedot

Tuote Ominaisuudet

● Korkean suorituskyvyn, monikvanttikuoppa (MQW) hajautettu palaute (DFB) laser;

● SMF-28e tai PM1550 kuitu;

● Teollisuus tavallinen hermeettisesti suljettu 14-pinninen perhospaketti;

● Sisäänrakennettu TEC ja PD.

Tuote Sovellukset

● Hajautettu valokuitu aistiminen;

● Kuituoptinen viestintä testilaitteet

● Vesihöyryn pitoisuus havaitseminen;

● Ydinvalonlähde TDLAS (Tunable Diode Laser Absorption Spectroscopy) -järjestelmät;

● Tutkimus ja laboratorio Instrumentit.

Tuote Yksityiskohdat

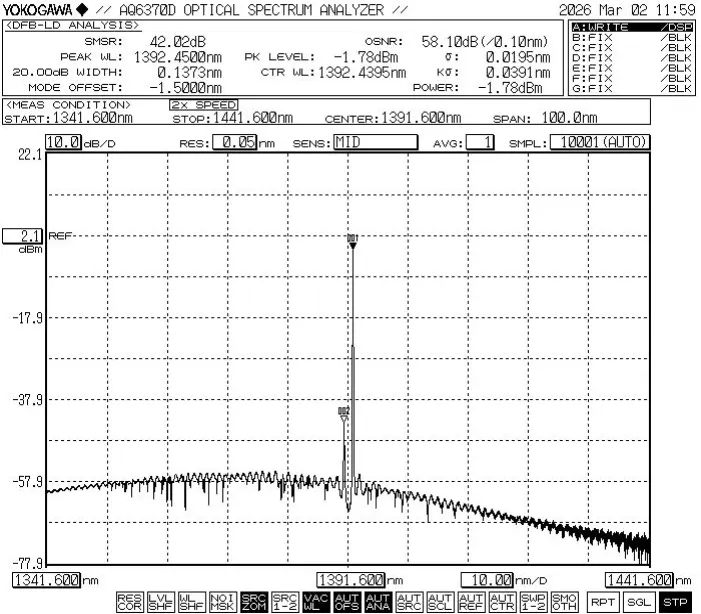

● Tyypillinen spektri: 1392nm, +/-1nm WL-toleranssi.

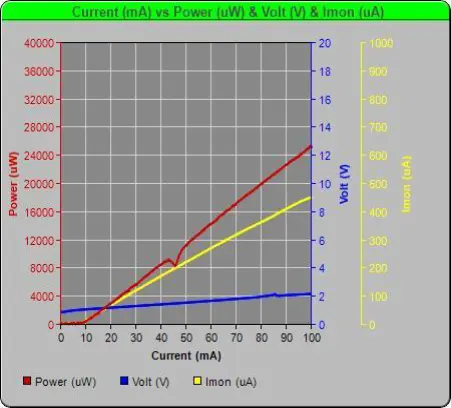

● PIV-1392nm 10mW DFB Butterfly -laserdiodi

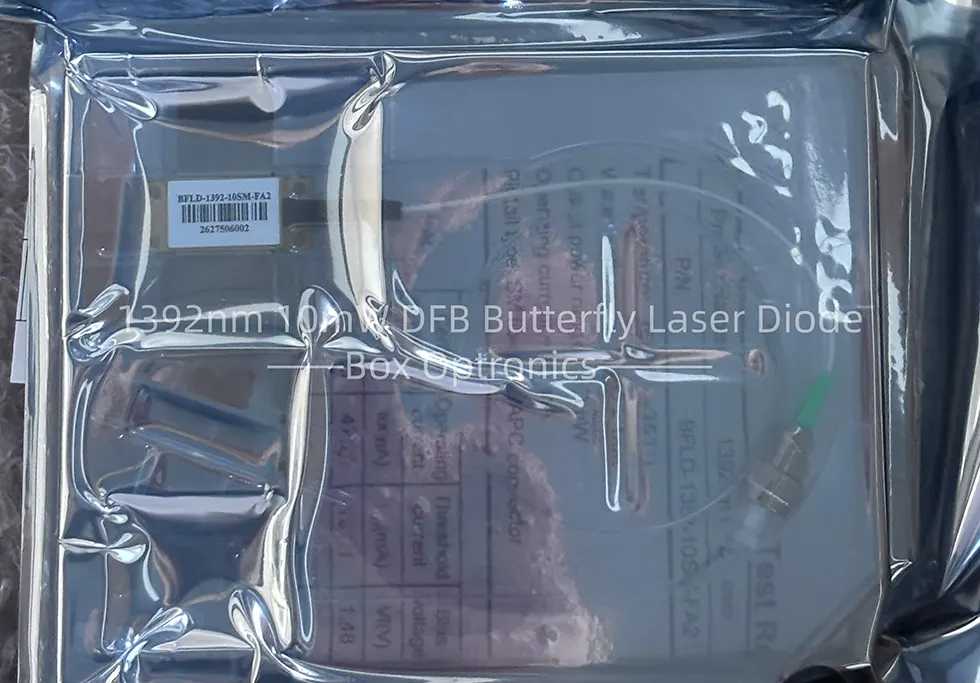

● Pakkausesimerkki

Tilaus tietoja

esim.: BFLD-1392-10SM-FA2

(Tilaustiedot: 1392nm 10mW DFB Butterfly Laser Diode, SM kuitu, FC/APC-liitin, tyyppi2 pin-out).

Tietolomake ja Testitaulukko

Datasheet

Testitaulukko

Tarjousehdot ja maksu

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee sen käyttöä EXW. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa toimituskulut etukäteen tuotteet.

(3) Muu

● Maksuehdot

PayPal ja T/T ovat saatavilla.

läpimenoaika

Tuotanto kestää noin 10 työpäivää. (Jos niitä on varastossa, toimitus on nopeampi.)

Kansainvälinen logistiikka voi viedä 3-5 työpäivää.

Käyttöohjeet

● Kun laite toimii, se lähettää korkean intensiteetin lasersäteen; tehdä Älä katso suoraan kuidun päätypintaan, sillä se voi aiheuttaa silmävamman.

● Tämä laite on sähköstaattiselle sähkölle herkkä; siksi tiukka noudattaminen pakkaamisen aikana vaaditaan antistaattisia suojatoimenpiteitä, kuljetuksesta ja käytöstä. Lisäksi on ryhdyttävä varotoimiin sen estämiseksi virtalähteen ylijännitteet, koska sen laiminlyönti voi johtaa pysyvään vaurioon laite (esim. varmistamalla laitteiden asianmukainen maadoitus ja käyttämällä antistaattista laitetta rannehihna).

● Varmista tuotteen toimintapiirin vakaus estääksesi pulssivirtojen aiheuttamat vauriot.

● Optiset kuidut ovat hauraita; älä käytä kuitua laitteen vetämiseen. Kun asetat laitetta paikalleen tai irrotat sen pistorasiasta, älä kohdista siihen painetta tai vedä laitteen kotelon takana olevasta holkista. Laitteisiin varustettu liittimillä, varmista, että sekä laite että kuituliitin nostetaan samanaikaisesti asennuksen tai poiston aikana.

● Jos tapit vaativat juottamista, juotoslämpötila ei saa olla yli 260°C, ja juotosaika ei saa ylittää 10 sekuntia. Erityistä on kiinnitettävä huomiota seuraaviin: juottamisen aikana laitteen on oltava virrattomassa tilassa ja juotosraudan on oltava kunnossa maadoitettu.

● Kun käytät laitetta, noudata tarkasti käyttöjännitettä ja teknisissä tiedoissa määritellyt virta-alueet. Tärkeimmät parametrit - mukaan lukien Ith (kynnysvirta), Iop max (suurin käyttövirta), Vop max (maksimi) Käyttöjännite) ja λc (keskiaallonpituus) – tulee viitata erityisesti lähetyshetkellä toimitetussa testiraportissa.Huomautus:Toiminta absoluuttisten enimmäisarvojen ylittäminen voi aiheuttaa pysyvän vaurion laitteelle.

Laadunvarmistus ja Huoltopalvelu

● Takuuaika:

Ilmainen korjaus tai vaihto ei-ihmisperäisiin vioihin 1 vuosi ostosta. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana ilmaiset korjaus- tai vaihtopalvelut tarjotaan tuotteen laatuongelmista johtuvien vikojen varalta. Kuitenkin Box Optronics pidättää oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavassa tapaukset takuuajan sisällä:

(1) Luonnollisten tekijöiden (esim. salama, pöly) aiheuttamat vahingot tai ympäristövaikutuksia.

(2) Toimintahäiriöt, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Inhimillisen erehdyksen aiheuttama ilmeinen fyysinen vahinko.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vauriot tai menetys kuljetuksen aikana.
