1567nm DFB Butterfly -laserdiodi

Sisällysluettelo

1. 1567nm:n käyttöönotto DFB Butterfly -laserdiodi

2. Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Tuotetiedot

6. Tilaustiedot

7. Tietolomake ja testilomake

8. Tarjous- ja maksuehdot

9. läpimenoaika

10. Käyttöohjeet

11. Laadunvarmistus ja Huoltopalvelu

Tuotteen esittely

1567nm DFB-perhoslaserdiodi monikvantilla hyvin DFB-rakenne ja 14-pinninen perhospaketti. Se integroi TEC:n ja termistori, tukee SMF 28e yksimuotoista tai polarisaatiota ylläpitävää kuitua lähtö, tyypillisellä 10mW lähtöteholla, käyttölämpötila -20 ~ +70 ℃, RoHS-yhteensopiva. Huomaa ESD suojausta, eivätkä ylitä absoluuttisia enimmäisarvoja.

Tuote Tekniset tiedot

Tuotteen ominaisuudet

● Monikvantti Well (MQW) hajautetun palaute (DFB) laserit;

● Kuitu tyyppi voi olla SMF-28e tai PM kuitu;

● 14-nastainen perhospaketti, jolla on korkea vakaus;

● Vakaa 10mW lähtö, korkea SMSR ja hyvä optinen eristys.

Tuotesovellukset

● Optinen kuitu anturi;

● Valonlähde;

● Hiilimonoksidi CO kaasu aistiminen;

● Keskipitkän ja pitkän matkan kuituviestintä- ja testausjärjestelmät.

1. Tuotetiedot - 1567nm DFB Butterfly -laserdiodi

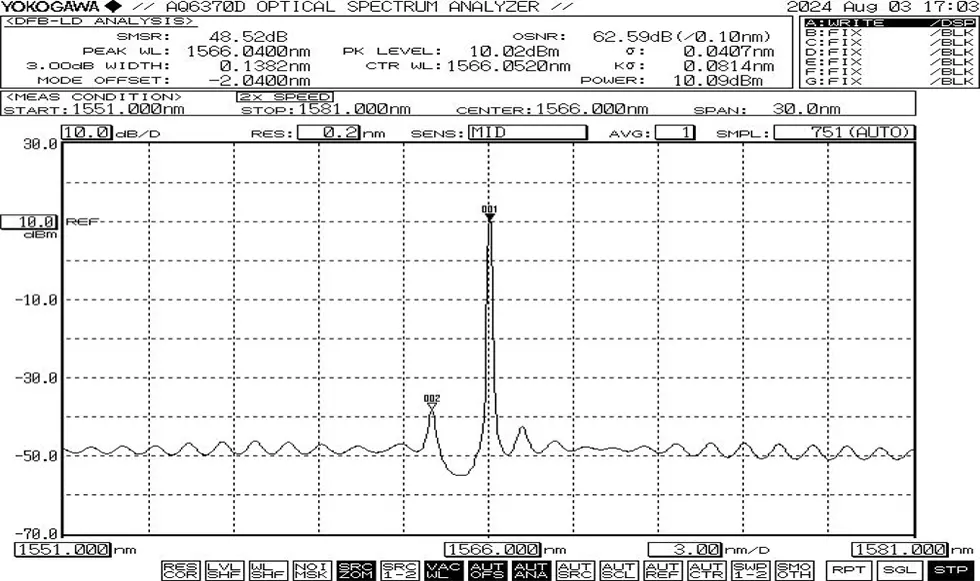

Tyypillinen spektri: 1567 nm, +/-1 nm WL-toleranssi.

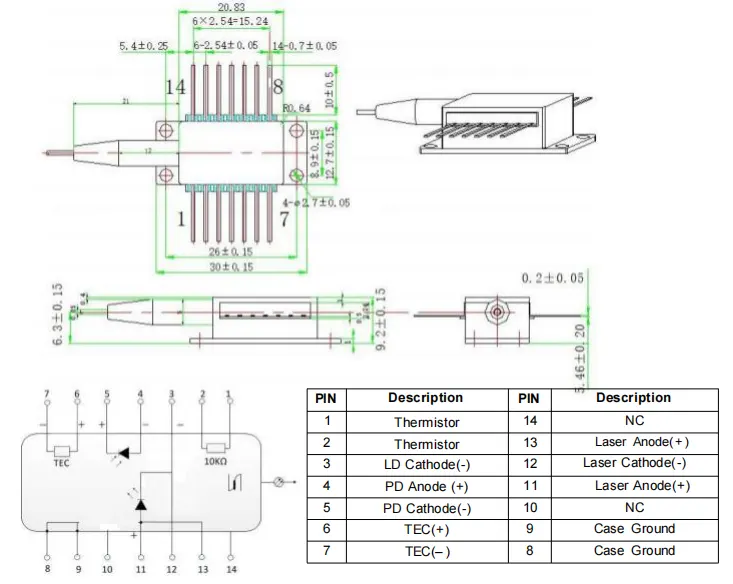

● Pakkauksen piirustus ja PIN-OUT-määritelmä (yksikkö:mm) - 1567 nm DFB Butterfly Laser diodi

>>>Type1 pin-out

>>>Type2 pin-out

Tilaus tietoja

esim.: BFLD-1567-10SM-FA

(Tilaustiedot: 1567nm DFB Butterfly Laser Diode, 14-pin butterfly paketti, 10mW lähtöteho, SM-kuidulla, FC/APC-liitin, tyyppi1 pin-out).

Tietolomake ja Testitaulukko

Datasheet

Testitaulukko

Tarjousehdot ja maksu

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee sen käyttöä EXW. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa toimituskulut etukäteen tuotteet.

● Maksuehdot

PayPal ja T/T ovat saatavilla.

läpimenoaika

Tuotanto kestää noin 10 työpäivää. (Jos niitä on varastossa, toimitus on nopeampi.)

Kansainvälinen logistiikka voi viedä 3-5 työpäivää.

Toiminta Huomautuksia

● Kun laite toimii, se lähettää korkean intensiteetin lasersäteen; tehdä Älä katso suoraan kuidun päätypintaan, sillä se voi aiheuttaa silmävamman.

● Tämä laite on sähköstaattiselle sähkölle herkkä; siksi tiukka noudattaminen pakkaamisen aikana vaaditaan antistaattisia suojatoimenpiteitä, kuljetuksesta ja käytöstä. Lisäksi on ryhdyttävä varotoimiin sen estämiseksi virtalähteen ylijännitteet, koska sen laiminlyönti voi johtaa pysyvään vaurioon laite (esim. varmistamalla laitteiden asianmukainen maadoitus ja käyttämällä antistaattista laitetta rannehihna).

● Optiset kuidut ovat hauraita; älä käytä kuitua laitteen vetämiseen. Kun asetat laitetta paikalleen tai irrotat sen pistorasiasta, älä kohdista siihen painetta tai vedä laitteen kotelon takana olevasta holkista. Laitteisiin varustettu liittimillä, varmista, että sekä laite että kuituliitin nostetaan samanaikaisesti asennuksen tai poiston aikana.

● Jos tapit vaativat juottamista, juotoslämpötila ei saa olla yli 260°C, ja juotosaika ei saa ylittää 10 sekuntia. Erityistä on kiinnitettävä huomiota seuraaviin: juottamisen aikana laitteen on oltava virrattomassa tilassa ja juotosraudan on oltava kunnossa maadoitettu.

● Ennen kuin käynnistät kaikki komponentit, aktivoi ensin jäähdytin ja jatka sitten asteittaisilla käynnistysvaiheilla estääksesi sirun ylikuumenemisen ja ylikuormitus.

2. Laadunvarmistus ja huoltopalvelu - 1567nm DFB Butterfly Laser Diodi

● Takuuaika:

Ilmainen korjaus tai vaihto ei-ihmisperäisiin vioihin 1 vuosi ostosta. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana ilmaiset korjaus- tai vaihtopalvelut tarjotaan tuotteen laatuongelmista johtuvien vikojen varalta. Kuitenkin Box Optronics pidättää oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavassa tapaukset takuuajan sisällä:

(1) Luonnollisten tekijöiden (esim. salama, pöly) aiheuttamat vahingot tai ympäristövaikutuksia.

(2) Toimintahäiriöt, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Inhimillisen erehdyksen aiheuttama ilmeinen fyysinen vahinko.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vauriot tai menetys kuljetuksen aikana.
