1574nm DFB-laserdiodi CO2-tunnistukseen

Tuotteen yleiskatsaus - 1574nm DFB-laserdiodi CO2-tunnistukseen

1574 nm DFB Laser Diodefor CO2 Sensing tuottaa 10 mW:n tai 20 mW:n optisen lähtötehon yksimuotokuidun tai polarisaatiota ylläpitävän kuidun ja FC/APC-liittimellä.

DFB-laserin kapea, tyypillinen 3 MHz:n (FWHM) spektrin viivaleveys ja korkea sivumoodin vaimennussuhde ≥35 dB (tyypillisesti 40 dB), DFB-laser tarjoaa spektrin puhtauden ja aallonpituuden tarkkuuden, jota vaaditaan viritettävässä diodilaser-absorptiospektroskopiassa ja muussa korkean tason kaasun tunnistustekniikassa (TDre.LAS).

Toimitetaan alan standardinmukaisessa 14-nastaisessa perhospaketissa, jossa on kaksi liitäntävaihtoehtoa, integroitu TEC:iin, termistoriin, monitorin PD:hen ja isolaattoriin. Laser on yhteensopiva tavallisten butterfly-laser-ohjainkorttien ja järjestelmämallien kanssa.

Tärkeimmät ominaisuudet - 1574nm DFB-laserdiodi CO2-tunnistukseen

· Keskiaallonpituus: 1574 nm (alue 1573–1575 nm), sovitettu CO2-kaasun absorptiolinjaan

· Suuri optinen lähtöteho: 10 mW tai 20 mW

· Laaja modulaatiokaistanleveys: tyypillinen 2,5 GHz (-3 dB)

· Sisäänrakennettu optinen eristin: ≥30 dB:n eristys

· Integroitu lämpösähköinen jäähdytin (TEC) ja 10 kΩ termistori aallonpituuden stabilointiin

· Aallonpituuden lämpötilakerroin: 0,09 nm/°C tyypillinen (15°C - 35°C)

· Aallonpituuden virtakerroin: 0,01 nm/mA tyypillinen aallonpituuden viritykseen

· Alan standardien mukainen 14-nastainen perhospaketti, tyypin 1 ja tyypin 2 liitäntävaihtoehdot

· Alhainen kynnysvirta: 10mA ~ 35mA

· Monitorin valodiodi integroitu virranhallintaan

Tyypilliset sovellukset - 1574nm DFB-laserdiodi CO2-tunnistukseen

· CO2-kaasun havaitseminen ja valvonta perustuu viritettävään diodilaser-absorptiospektroskopiaan (TDLAS)

· Aallonpituusmodulaatiospektroskopia (WMS) korkean herkkyyden CO₂- ja hiukkaskaasun havaitsemiseen

· FBG- ja interferometrisiin mittaustekniikoihin perustuvat kuituoptiset anturijärjestelmät

· Optisen kuituviestinnän testaus- ja mittauslaitteet

· Hengitysanalyysi- ja biolääketieteelliset kaasuntunnistussovellukset

· Tutkimus ja kehitys fotoniikan ja optisten anturien laboratorioissa

· OEM-integrointi kaasuanalysaattoreihin ja ympäristönvalvontalaitteisiin

Tuotetiedot - 1574nm DFB-laserdiodi CO2-tunnistukseen

Absoluuttiset enimmäisarvosanat

Sähköoptiset ominaisuudet (T = 25 °C laserlämpötila)

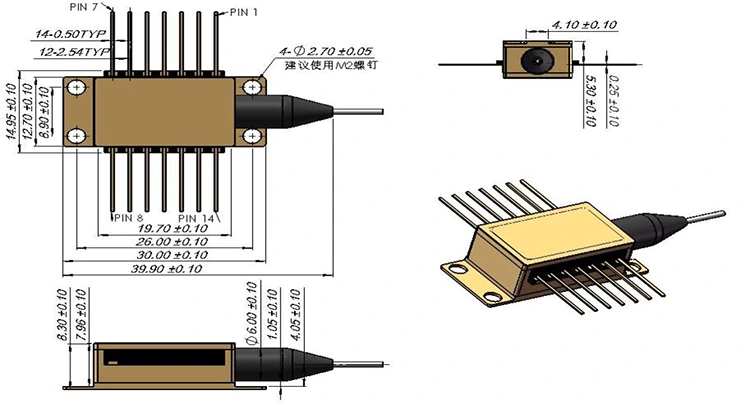

Pakkauksen ja nastan määritelmä -1574nm DFB-laserdiodi CO2-tunnistukseen

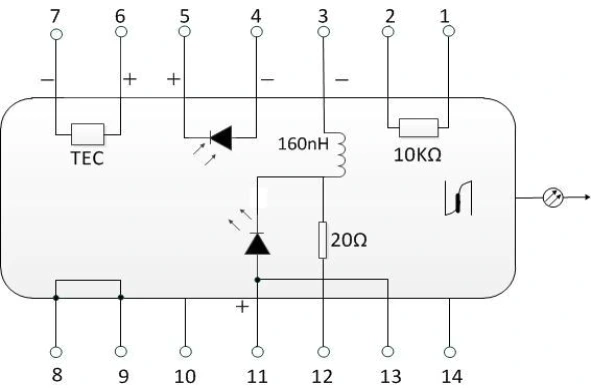

Type 1 Pin Configuration

Type 2 Pin Configuration

Tilaustiedot

Mallin nimikkeistö

BFLD - XXXX - XX - XX - XX X

Esimerkki: BFLD-1574-20PM-FA2

Usein kysytyt kysymykset (FAQ) -1574nm DFB-laserdiodi CO2-tunnistukseen

K: Miten integroitu TEC parantaa CO2-tunnistuksen suorituskykyä?

V: Integroitu TEC ja termistori stabiloivat lasersirun lämpötilan minimoiden aallonpituuden ja lähtötehon poikkeaman. Koska DFB-laserin aallonpituus on lämpötilasta riippuvainen, tarkka lämmönsäätö auttaa säilyttämään kohdistuksen CO₂-absorptio-tavoitteen kanssa. TEC tarjoaa karkean aallonpituuden säädön, kun taas hieno aallonpituuden viritys voidaan saavuttaa injektiovirran modulaatiolla.

K: Miksi sisäänrakennettu optinen eristin on tärkeä kaasuntunnistusjärjestelmille?

V: Sisäänrakennettu optinen eristin vähentää kuituliitäntöjen ja optisten komponenttien heijastusten aiheuttamaa optista takaisinkytkentää. Tämä parantaa laserlähdön vakautta ja vähentää herkkyyttä ulkoisille optisille häiriöille, mikä on erityisen tärkeää erittäin herkissä TDLAS- ja WMS-kaasunilmaisinjärjestelmissä.

K: Voinko saada mukautetun aallonpituuden eri kaasulajille?

V: Kyllä, Box Optronics tarjoaa DFB-laserlähteitä aallonpituuksilla, jotka on optimoitu eri kaasuntunnistussovelluksiin, mukaan lukien, mutta niihin rajoittumatta, CO2 (1574nm), CH4 (1653nm), H2O (1392nm) ja O2 (760nm). Tuemme myös CWDM- ja DWDM-kanavan aallonpituuksia viestintäsovelluksissa. Ota meihin yhteyttä ja kerro aallonpituusvaatimuksistasi, niin suunnittelutiimimme tarkistaa toteutettavuuden.

K: Mitä käyttö- ja ohjauspiirejä tähän laseriin tarvitaan?

V: 1574 nm:n DFB-laser vaatii laserdiodiohjaimen sopivalla virranrajoituksella, integroidun TEC:n lämpötilasäätimen ja valinnaisesti modulaatiotulon aallonpituuden skannausta varten TDLAS-sovelluksissa. Monitorin fotodiodia voidaan käyttää automaattiseen tehonsäätöön (APC).

Liittyvät tuotteet -1574nm DFB-laserdiodi CO2-tunnistukseen

· Tehokas 1653,7nm 40mW DFB Butterfly Laser – DFB-laserlähteet metaanin havaitsemiseen, ympäristön valvontaan ja työturvallisuussovelluksiin

· 1 683 nm:n 10 mW:n kuitukytketty laser – pidennetyn aallonpituuden DFB-laserit CH₄-absorptiospektroskopiaan ja erittäin herkkiin kaasuntunnistussovelluksiin

· 1392nm 10mW DFB Butterfly -laserdiodi – suunniteltu vesihöyryn absorptiospektroskopiaan ja kosteudenmittausjärjestelmiin

· 1 mm:n InGaAs PIN -valodiodi TO46 – erittäin herkät 900–1650 nm:n valoilmaisimet kaasun absorptiosignaalin havaitsemiseen ja optisen tehon valvontaan

· C-kaistainen viritettävä lasermoduuli – laserlähteet spektroskopiaan, FBG-kyselyyn ja optiseen karakterisointiin

Tietolomake ja testilomake -1574nm DFB-laserdiodi CO2-tunnistukseen

tietolomake

testilehti
