Tuotteen esittely

1532nm DFB BTF -laserdiodi keskiaallonpituudella 1532.68nm (ITU CH56), optinen lähtöteho 10mW. Sisäänrakennettu TEC ja termistori mahdollistaa vakaan toiminnan. Liitä käytön aikana oikein ohjeiden mukaisesti pin-out-määrittely, ohjaa käyttövirtaa ja lämpötilaa nimellisarvojen sisällä ja vältä ESD-vaurioita ja ylijännitekäyttöä.

Tuote Tekniset tiedot

Tuotteen ominaisuudet

● Perhonen paketti, sisäänrakennettu TEC;

● Leveä lämpötila luotettavuus; 

● Korkea luotettavuus, nopea reagointi, hyvä vakaus.

Tuotesovellukset

● C2H2 asetyleenikaasu aistiminen; 

● Optinen kuitu Viestintä ja mikroaaltofotoninen lähetys;

● Laseretäisyysmittarit.

Tuote Yksityiskohdat

● Tyypillinen spektri: 1532,68 nm, +/-0,5 nm aallonpituuden toleranssi.

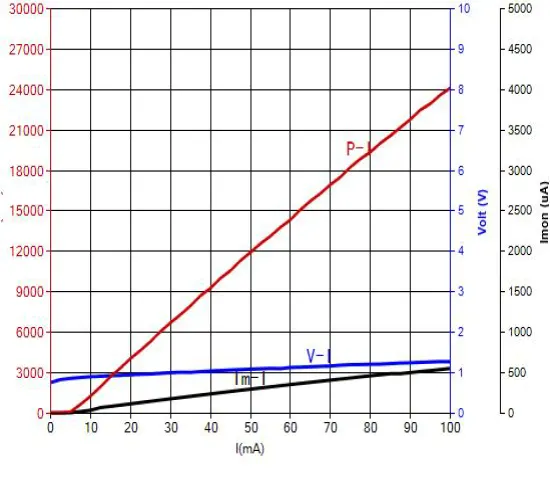

● PIV-1532nm 10mW DFB BTF Laser Diodi

● FAQ-1532nm DFB BTF -laserdiodi

(1) Mikä on BTF-paketti?

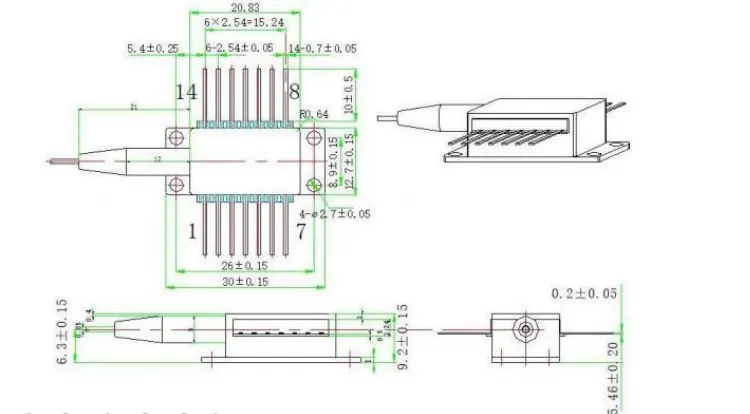

--BTF (Butterfly) -paketti on tavallinen 14-pinninen perhospaketti, optoelektroniikan teollisuuslaatuisin pakkausmuoto teollisuus. Tämä paketti sisältää lasersirun, TEC-lämpötilan säädön, termistori ja fotodiodi, jotka tarjoavat erinomaisen hermeettisyyden ja lämmön johdon suorituskykyä. Ei ole olennaista eroa standardiin perhonen pakkaus; "BTF" käytetään yleisesti lyhenteenä "Butterfly" tuotteessa nimeäminen.

(2) Mitä ajotiloja tämä tuote tukee?

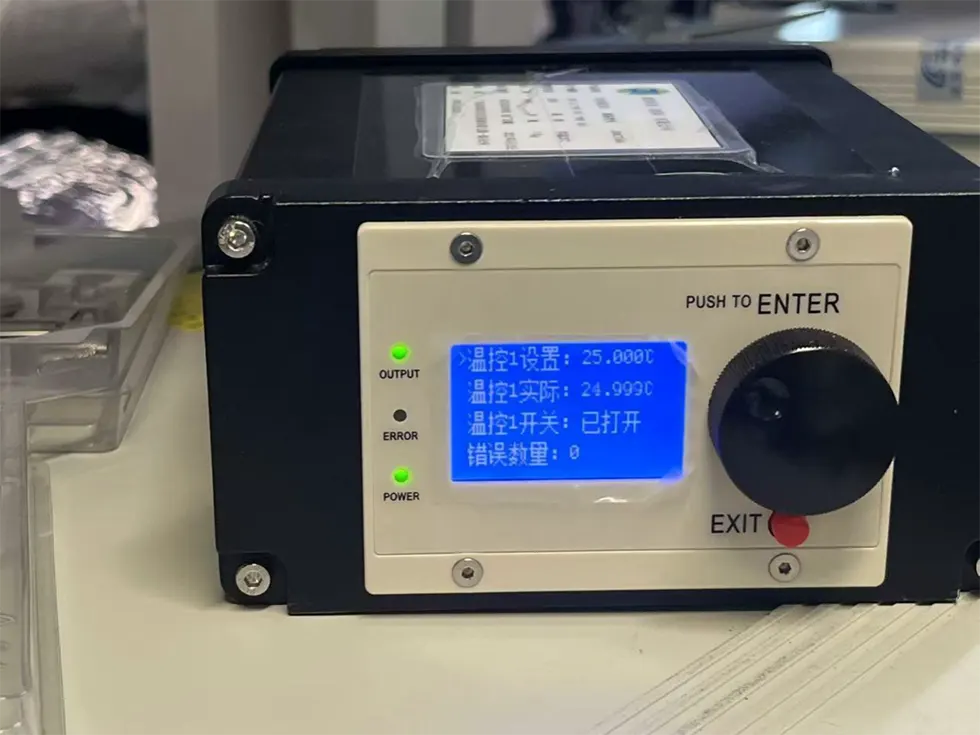

--1532nm DFB BTF -laserdiodi tukee jatkuvaa aaltoa (CW) toimintaa. Vähäkohinaista vakiovirtalähdettä suositellaan (kynnys virta noin 5-20mA, käyttövirta 50-90mA) sekä TEC säädin lämpötilan stabilointia varten (asetettu tyypillisesti 25 ℃).

(3) Onko näytetestaus saatavilla?

-- Näytetestausta ja pienten määrien koetuotantoa tuetaan. Irtotavarahankinnoissa tarjoamme volyymihinnoittelua ja porrastettuja tarjouksia.

Tilaus tietoja

esim.: BFLD-CH56-10SM-FA

(Tilaustiedot: 1532nm DFB BTF laserdiodi, 10mW lähtöteho, SM-kuitu, FC/APC-liitin, tyypin 1 pin-out).

Tietolomake ja testilomake

Datasheet

Testitaulukko

Tarjousehdot ja maksu

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee sen käyttöä EXW. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa toimituskulut etukäteen tuotteet.

● Maksuehdot

PayPal ja T/T ovat saatavilla.

läpimenoaika

Tuotanto kestää noin 10 työpäivää. (Jos niitä on varastossa, toimitus on nopeampi.)

Kansainvälinen logistiikka voi viedä 3-5 työpäivää.

Toiminta Huomautuksia

● Kun laite toimii, se lähettää korkean intensiteetin lasersäteen; tehdä Älä katso suoraan kuidun päätypintaan, sillä se voi aiheuttaa silmävamman.

● Tämä laite on sähköstaattiselle sähkölle herkkä; siksi tiukka noudattaminen pakkaamisen aikana vaaditaan antistaattisia suojatoimenpiteitä, kuljetuksesta ja käytöstä. Lisäksi on ryhdyttävä varotoimiin sen estämiseksi virtalähteen ylijännitteet, koska sen laiminlyönti voi johtaa pysyvään vaurioon laite (esim. varmistamalla laitteiden asianmukainen maadoitus ja käyttämällä antistaattista laitetta rannehihna).

● Optiset kuidut ovat hauraita; älä käytä kuitua laitteen vetämiseen. Kun asetat laitetta paikalleen tai irrotat sen pistorasiasta, älä kohdista siihen painetta tai vedä laitteen kotelon takana olevasta holkista. Laitteisiin varustettu liittimillä, varmista, että sekä laite että kuituliitin nostetaan samanaikaisesti asennuksen tai poiston aikana.

● Ennen kuin käynnistät kaikki komponentit, aktivoi ensin jäähdytin ja jatka sitten asteittaisilla käynnistysvaiheilla estääksesi sirun ylikuumenemisen ja ylikuormitus.

● Älä koskaan käytä korkeaa virtaa suoraan käynnistyksen aikana, esim tämä saattaa vahingoittaa sirua. Sen sijaan käynnistä laite nykyisellä tasolla lähelle sirun kynnystä ja lisää sitten vähitellen virtaa pieniksi kasvaa, kunnes haluttu taso on saavutettu.

Laadunvarmistus ja Huoltopalvelu

● Takuuaika:

Ilmainen korjaus tai vaihto ei-ihmisperäisiin vioihin 1 vuosi ostosta. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana ilmaiset korjaus- tai vaihtopalvelut tarjotaan tuotteen laatuongelmista johtuvien vikojen varalta. Kuitenkin Box Optronics pidättää oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavassa tapaukset takuuajan sisällä:

(1) Luonnollisten tekijöiden (esim. salama, pöly) aiheuttamat vahingot tai ympäristövaikutuksia.

(2) Toimintahäiriöt, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Inhimillisen erehdyksen aiheuttama ilmeinen fyysinen vahinko.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vauriot tai menetys kuljetuksen aikana.
