1683nm 10mW kuitukytketty laser

Sisällysluettelo

1. 1683nm:n käyttöönotto 10mW kuitukytketty laser

2. Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Tuotetiedot

6. Tilaustiedot

7. Tietolomake ja testilomake

8. Tarjous- ja maksuehdot

9. läpimenoaika

10. Käyttöohjeet

11. Laadunvarmistus ja Huoltopalvelu

Tuotteen esittely

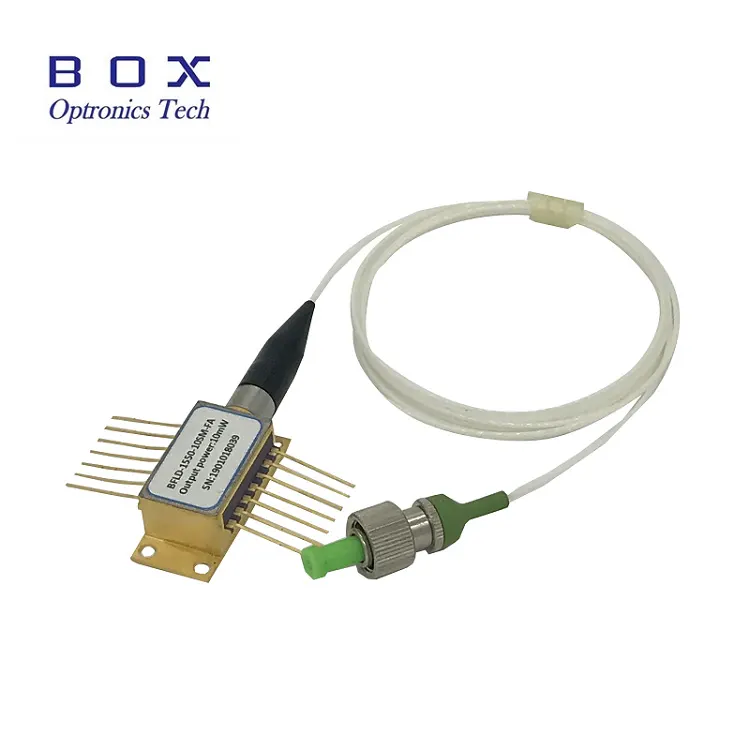

1683nm 10mW kuitukytketty laser ottaa käyttöön MQW DFB:n siru, keskusaallonpituus 1683nm, aallonpituuden toleranssi +/-1nm, tyypillinen lähtö teho 10mW, 14-nastainen BTF-paketti, yhteensopiva Telcordia GR-468:n ja RoHS:n kanssa. kanssa yksimuotokuitu ja FC/APC-liitin, se on ihanteellinen TDLAS- ja C2H6-kaasulle havaitsemisjärjestelmät.

Tuote Tekniset tiedot

Tuote Ominaisuudet

● Korkea vakaa 10mW optinen lähtö;

● Alan standardi, 14PIN-perhospaketti;

● Sisäänrakennettu TEC ja optinen eristin;

● Multikvantti kaivo (MQW) hajautettu palaute (DFB) laser

●

Tuote Sovellukset

● Viritettävä diodilaser absorptiospektroskopia;

● C2H6 Valvonta;

● Ympäristön ilmanlaatu seuranta;

● Optisen kuidun tunnistus & lasertunnistus.

Tuote Yksityiskohdat

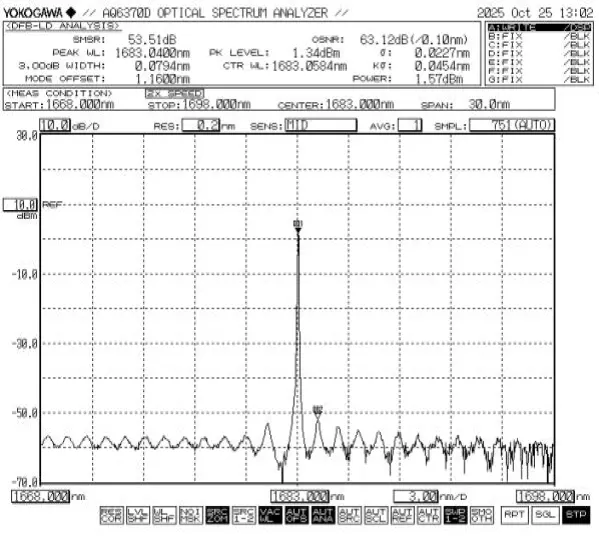

● Tyypillinen spektri: 1683nm, +/-1nm WL-toleranssi.

● FAQ

(1) Mikä on kuitutyypin ja liittimen eritelmä?

-- Vakiokokoonpano käyttää yksimuotokuitua FC/APC:n kanssa liitin.

(2) Mikä on pakkauksen tyyppi ja asennustapa?

--1683nm 10mW kuitukytketty laser on sijoitettu tavalliseen 14-nastaiseen perhospaketti, yhteensopiva yleisten laserpistorasioiden ja asennuksen kanssa kalusteet. Kiinnitysreiät ovat ruuvikiinnitystä tai lämpötyynyä varten liite.

(3) Onko näytetestaus saatavilla? Mitä palveluita massahankinnoissa tarjotaan?

-- Näytetestausta ja pienten määrien koetuotantoa tuetaan. Irtotavarahankinnoissa tarjoamme volyymihinnoittelua, tehdastestiraportteja, räätälöityjä parametrit (kuten kuidun pituus, vaippatyyppi ja liittimen tyyppi).

Tilaus tietoja

esim.: BFLD-1683-10SM-FA

(Tilaustiedot: 1683nm 10mW Fiber Coupled Laser, 14-pin perhonen paketti, jossa SM-kuitu, FC/APC-liitin, tyyppi1 pin-out).

Tietolomake ja Testitaulukko

Datasheet

Testitaulukko

Tarjousehdot ja maksu

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee sen käyttöä EXW. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa toimituskulut etukäteen tuotteet.

(3) Muu

● Maksuehdot

PayPal ja T/T ovat saatavilla.

läpimenoaika

Tuotanto kestää noin 10 työpäivää. (Jos niitä on varastossa, toimitus on nopeampi.)

Kansainvälinen logistiikka voi viedä 3-5 työpäivää.

Toiminta Huomautuksia

● Tämä laite on sähköstaattiselle sähkölle herkkä; siksi tiukka noudattaminen pakkaamisen aikana vaaditaan antistaattisia suojatoimenpiteitä, kuljetuksesta ja käytöstä. Lisäksi on ryhdyttävä varotoimiin sen estämiseksi virtalähteen ylijännitteet, koska sen laiminlyönti voi johtaa pysyvään vaurioon laite (esim. varmistamalla laitteiden asianmukainen maadoitus ja käyttämällä antistaattista laitetta rannehihna).

● Jos tapit vaativat juottamista, juotoslämpötila ei saa olla yli 260°C, ja juotosaika ei saa ylittää 10 sekuntia. Erityistä on kiinnitettävä huomiota seuraaviin: juottamisen aikana laitteen on oltava virrattomassa tilassa ja juotosraudan on oltava kunnossa maadoitettu.

● Kun käytät laitetta, noudata tarkasti käyttöjännitettä ja teknisissä tiedoissa määritellyt virta-alueet. Tärkeimmät parametrit - mukaan lukien Ith (kynnysvirta), Iop max (suurin käyttövirta), Vop max (maksimi) Käyttöjännite) ja λc (keskiaallonpituus) – tulee viitata erityisesti lähetyshetkellä toimitetussa testiraportissa.Huomautus:Toiminta absoluuttisten enimmäisarvojen ylittäminen voi aiheuttaa pysyvän vaurion laitteelle.

Laadunvarmistus ja Huoltopalvelu

● Takuuaika:

Ilmainen korjaus tai vaihto ei-ihmisperäisiin vioihin 1 vuosi ostosta. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana ilmaiset korjaus- tai vaihtopalvelut tarjotaan tuotteen laatuongelmista johtuvien vikojen varalta. Kuitenkin Box Optronics pidättää oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavassa tapaukset takuuajan sisällä:

(1) Luonnollisten tekijöiden (esim. salama, pöly) aiheuttamat vahingot tai ympäristövaikutuksia.

(2) Toimintahäiriöt, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Inhimillisen erehdyksen aiheuttama ilmeinen fyysinen vahinko.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vauriot tai menetys kuljetuksen aikana.
