1651nm DFB kuitukytketty laserdiodi

Sisällysluettelo

1. 1651nm:n esittely DFB kuitukytketty laserdiodi

2. Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Tuotetiedot

6. Tilaustiedot

7. Datasheet

8. Tarjous- ja maksuehdot

9. läpimenoaika

10. Käyttöohjeet

11. Laadunvarmistus ja Huoltopalvelu

Tuotteen esittely - 1651nm DFB-kuitu Kytketty laserdiodi

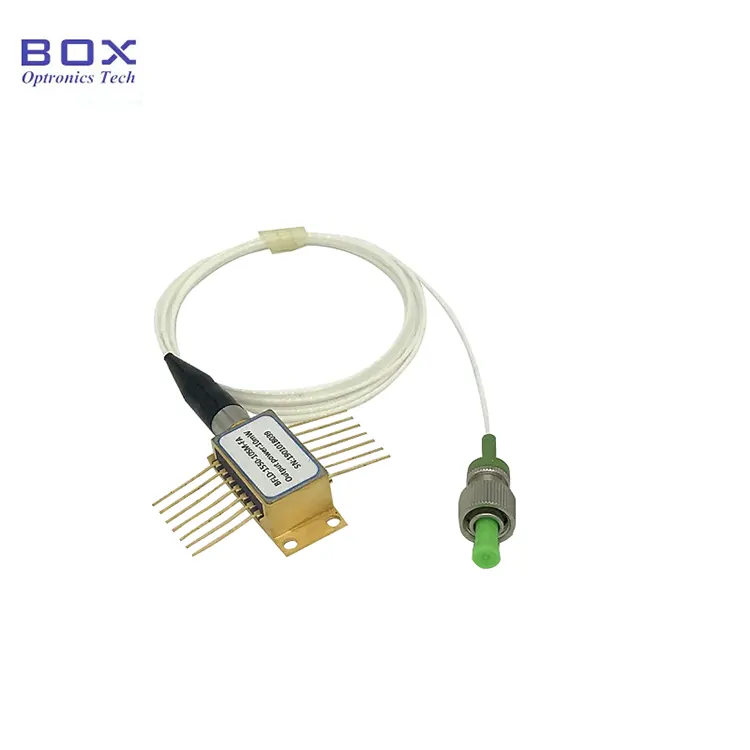

Tämä on 1651 nm:n DFB-kuitukytketty laserdiodi, jossa on a monikvanttikuoppainen DFB-siru ja 14-nastainen perhospaketti. Se integroi TEC:n lämpötilan säätö ja termistori, tukee yksimuotoista/polarisaation ylläpitoa kuitulähtö, tyypillinen lähtöteho 10mW ja keskiaallonpituus 1651 nm. Soveltuu kuituviestintään, kuitutunnistukseen, optisiin laitteisiin, ja erilliset valonlähdejärjestelmät, se on helppokäyttöinen ja erittäin luotettava. Tarkista tiukasti käyttövirtaa, jännitettä ja juotoslämpötilaa, antaa ESD-suojauksen ja välttää absoluuttisten enimmäisarvojen ylittämistä.

Tuote Tekniset tiedot - 1651nm DFB kuitukytketty laserdiodi

Tuote Ominaisuudet - 1651 nm DFB kuitukytketty laserdiodi

● Tukee SMF-28e tai PMF-1550 kuitukytkentä, FC/APC-liitin;

● 14-nastainen Butterfly paketti;

● Sisäänrakennettu termistori ja TEC;

● Leveä käyttölämpötila-alue.

Tuote Sovellukset - 1651nm DFB kuitukytketty laserdiodi

● Optinen kuitu viestintä;

● Optiset välineet;

● CH4 Metaanikaasuanalyysi;

● Kuituoptinen tunnistus.

Tuote Tiedot - 1651nm DFB kuitukytketty laserdiodi

● Pakkauksen piirustus ja PIN-OUT-määritelmä (yksikkö:mm) - 1651 nm DFB-kuitu Kytketty laserdiodi

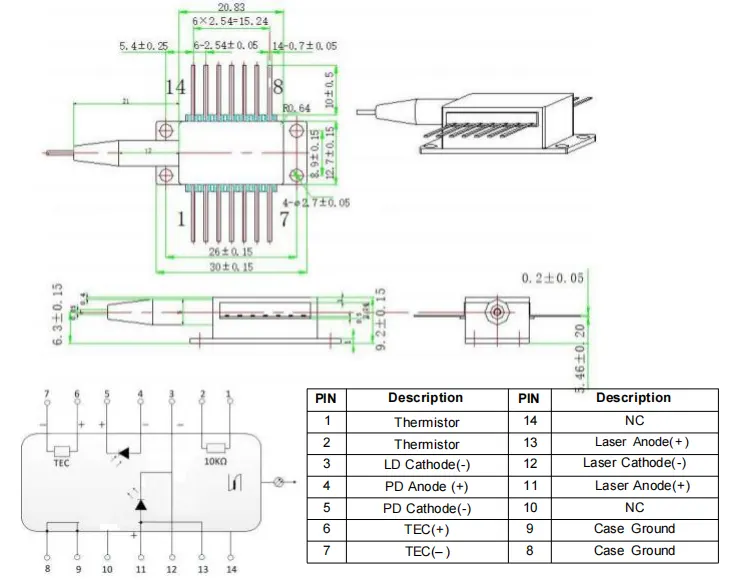

>>>Type1 pin-out

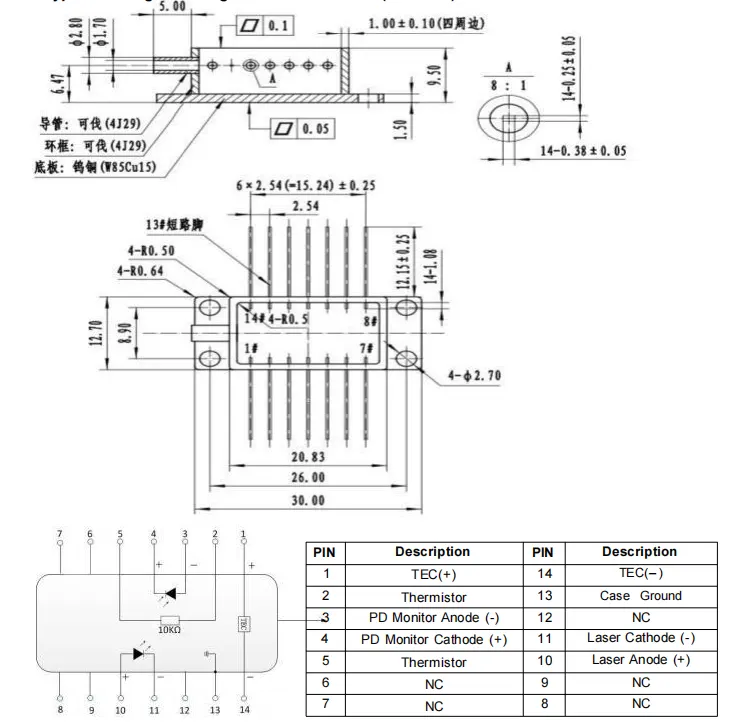

>>>Type2 pin-out

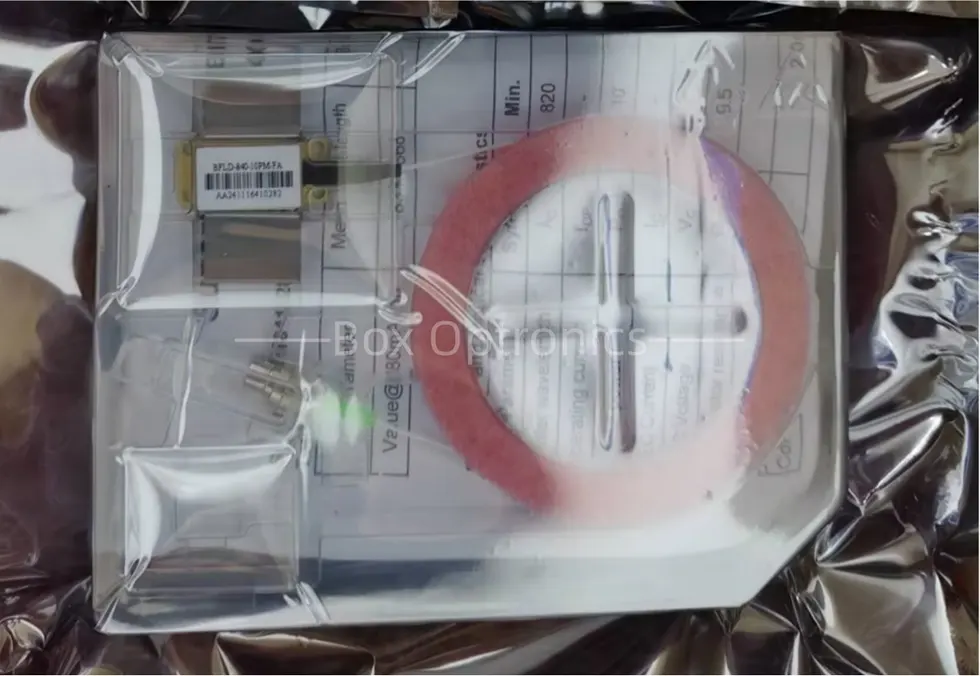

● Pakkausesimerkki

*Erillinen laite; ei sisäänrakennettua ajuria (ulkoinen ohjain valinnainen).

Tilaus tiedot-1651nm DFB kuitukytketty laserdiodi

esim.: BFLD-1651-10SM-FA2

(Tilaustiedot: 1651nm DFB Fiber Coupled Laser Diode, 14-pin perhonen paketti, SM-kuidulla, FC/APC-liittimellä, type2 pin-out).

Tietolehti-1651nm DFB Kuitukytketty laserdiodi

Datasheet

1. Tarjous- ja maksuehdot - 1651nm DFB kuitukytketty laserdiodi

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee sen käyttöä EXW. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa toimituskulut etukäteen tuotteet.

● Maksuehdot

PayPal ja T/T ovat saatavilla.

Läpimenoaika -1651nm DFB Kuitukytketty laserdiodi

Tuotanto kestää noin 10 työpäivää. (Jos niitä on varastossa, toimitus on nopeampi.)

Kansainvälinen logistiikka voi viedä 3-5 työpäivää.

Toiminta Notes-1651nm DFB kuitukytketty laserdiodi

● Tämä laite on sähköstaattiselle sähkölle herkkä; siksi tiukka noudattaminen pakkaamisen aikana vaaditaan antistaattisia suojatoimenpiteitä, kuljetuksesta ja käytöstä. Lisäksi on ryhdyttävä varotoimiin sen estämiseksi virtalähteen ylijännitteet, koska sen laiminlyönti voi johtaa pysyvään vaurioon laite (esim. varmistamalla laitteiden asianmukainen maadoitus ja käyttämällä antistaattista laitetta rannehihna).

● Optiset kuidut ovat hauraita; älä käytä kuitua laitteen vetämiseen. Kun asetat laitetta paikalleen tai irrotat sen pistorasiasta, älä kohdista siihen painetta tai vedä laitteen kotelon takana olevasta holkista. Laitteisiin varustettu liittimillä, varmista, että sekä laite että kuituliitin nostetaan samanaikaisesti asennuksen tai poiston aikana.

● Jos tapit vaativat juottamista, juotoslämpötila ei saa olla yli 260°C, ja juotosaika ei saa ylittää 10 sekuntia. Erityistä on kiinnitettävä huomiota seuraaviin: juottamisen aikana laitteen on oltava jännitteettömässä tilassa ja juotoskolvi on maadoitettu kunnolla.

● Ennen kuin käynnistät kaikki komponentit, aktivoi ensin jäähdytin ja jatka sitten asteittaisilla käynnistysvaiheilla estääksesi sirun ylikuumenemisen ja ylikuormitus.

Laadunvarmistus ja Huoltopalvelu - 1651 nm DFB kuitukytketty laserdiodi

● Takuuaika:

Ilmainen korjaus tai vaihto ei-ihmisperäisiin vioihin 1 vuosi ostosta. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana ilmaiset korjaus- tai vaihtopalvelut tarjotaan tuotteen laatuongelmista johtuvien vikojen varalta. Kuitenkin Box Optronics pidättää oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavassa tapaukset takuuajan sisällä:

(1) Luonnollisten tekijöiden (esim. salama, pöly) aiheuttamat vahingot tai ympäristövaikutuksia.

(2) Toimintahäiriöt, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Inhimillisen erehdyksen aiheuttama ilmeinen fyysinen vahinko.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vauriot tai menetys kuljetuksen aikana.
