1550nm DFB 40mW High Power Butterfly Laser

Sisällysluettelo

1. 1550nm:n käyttöönotto DFB 40mW suuritehoinen butterfly-laser

2. Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Pakkaustiedot

6. Tilaustiedot

7. Datasheet

8. Tarjous- ja maksuehdot

9. läpimenoaika

10. Käyttöohjeet

11. FAQ

Tuotteen esittely

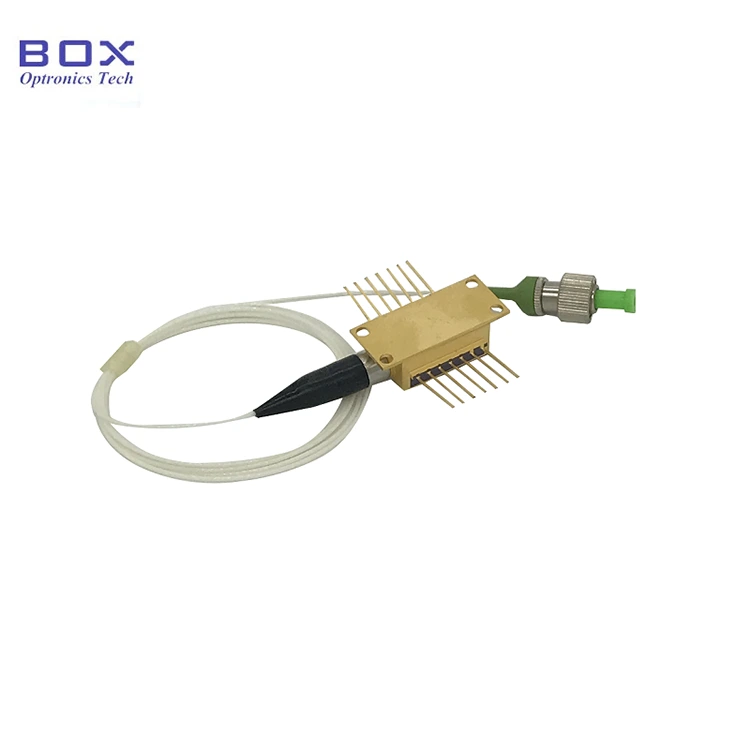

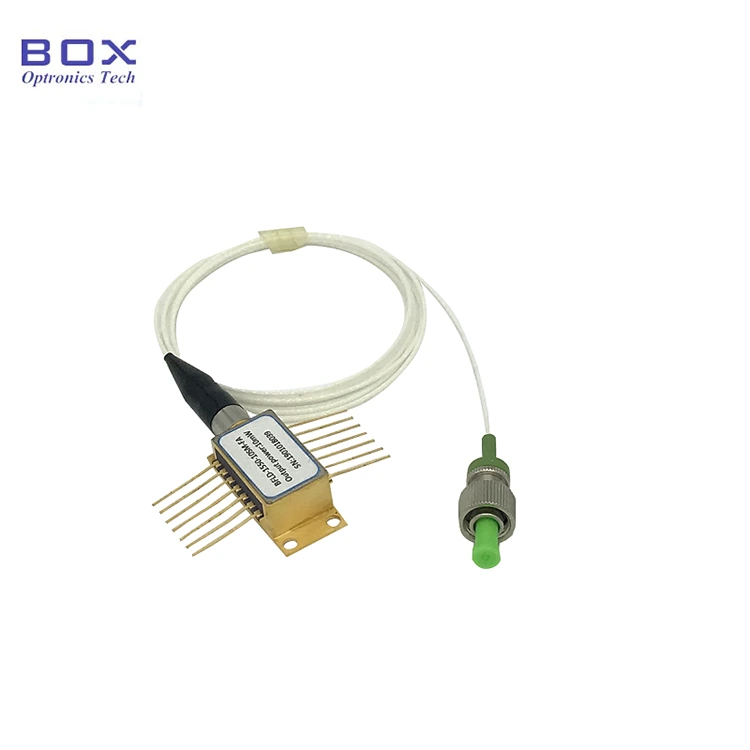

Tämä on 1550nm DFB 40mW High Power Butterfly Laser, sisäänrakennettu TEC, monitori PD ja termistori. Siinä on vakaa aallonpituus, 40mW lähtöteho ja matala kynnysvirta. Valinnainen SM/PM-kuidulla, leveä käyttölämpötila ja korkea luotettavuus, sopii kuituviestintään, optiset instrumentit ja kuitutunnistin. Ohjaa taajuusmuuttajan virtaa ja lämpötilaa tiukasti ja välttää ylivirtavaurioita.

Tuote Tekniset tiedot

Tuotteen ominaisuudet

● Monikvantti Well (MQW) hajautetun palaute (DFB) laserit;

● SM-kuitua tai PM-kuitua;

● Lähtöteho 40mW;

● 14-nastainen BTF-paketti TEC:llä ja Monitor PD:llä.

Tuotesovellukset

● Optinen kuitu viestintä;

● Optinen kuitu anturi;

● Optisten laitteiden testaus.

Tuote Yksityiskohdat

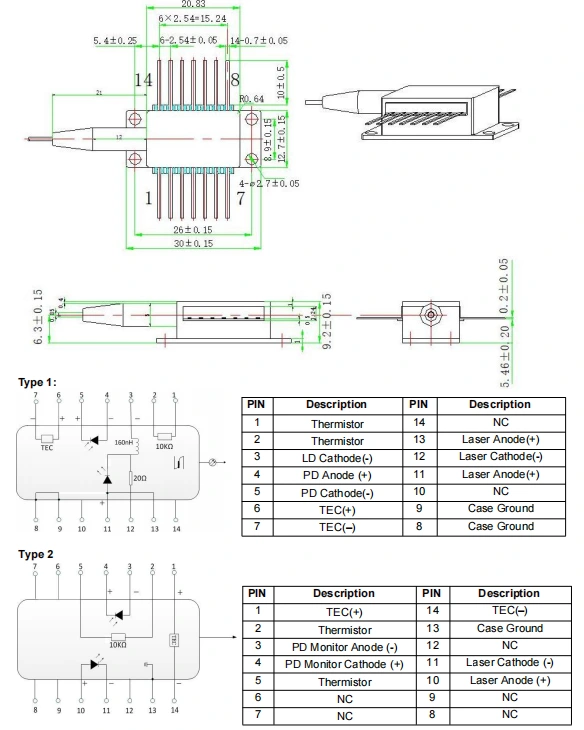

● Pakkauksen piirustus ja PIN-OUT-määritelmä (yksikkö: mm) - 1550 nm DFB 40 mW korkea Power Butterfly Laser

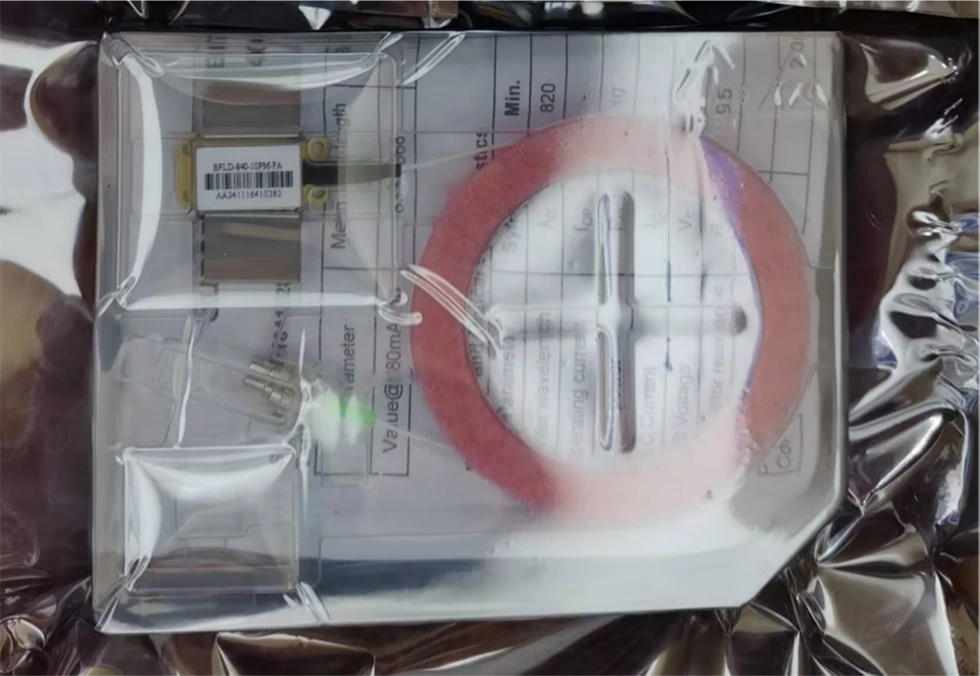

● Pakkausesimerkki

*Erillinen laite ilman asemaa; ajuriin integroitu moduulipaketti piirit on valinnainen.

Tilaus tietoja

esim.: BFLD-1550-40SM-FA1

(Tilaustiedot: 1550nm DFB 40mW High Power Butterfly Laser, SM kuitu, FC/APC-liitin, tietoliikennenasta).

Muita räätälöityjä vaatimuksia varten ota yhteyttä: sales06@boxoptronics.com

Datasheet

Datasheet

Tarjousehdot ja maksu

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee sen käyttöä EXW. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa toimituskulut etukäteen tuotteet.

(3) Muu

● Maksuehdot

PayPal ja T/T ovat saatavilla.

läpimenoaika

Tuotanto kestää noin 10 työpäivää. (Jos niitä on varastossa, toimitus on nopeampi.)

Kansainvälinen logistiikka voi viedä 3-5 työpäivää.

Toiminta Huomautuksia

● Kun laite toimii, se lähettää korkean intensiteetin lasersäteen; tehdä Älä katso suoraan kuidun päätypintaan, sillä se voi aiheuttaa silmävamman.

● Tämä laite on sähköstaattiselle sähkölle herkkä; siksi tiukka noudattaminen pakkaamisen aikana vaaditaan antistaattisia suojatoimenpiteitä, kuljetuksesta ja käytöstä. Lisäksi on ryhdyttävä varotoimiin sen estämiseksi virtalähteen ylijännitteet, koska sen laiminlyönti voi johtaa pysyvään vaurioon laite (esim. varmistamalla laitteiden asianmukainen maadoitus ja käyttämällä antistaattista laitetta rannehihna).

● Optiset kuidut ovat hauraita; älä käytä kuitua laitteen vetämiseen. Kun asetat laitetta paikalleen tai irrotat sen pistorasiasta, älä kohdista siihen painetta tai vedä laitteen kotelon takana olevasta holkista. Laitteisiin varustettu liittimillä, varmista, että sekä laite että kuituliitin nostetaan samanaikaisesti asennuksen tai poiston aikana.

● Jos tapit vaativat juottamista, juotoslämpötila ei saa olla yli 260°C, ja juotosaika ei saa ylittää 10 sekuntia. Erityistä on kiinnitettävä huomiota seuraaviin: juottamisen aikana laitteen on oltava jännitteettömässä tilassa ja juotoskolvi on maadoitettu kunnolla.

● Älä koskaan käytä korkeaa virtaa suoraan käynnistyksen aikana, esim tämä saattaa vahingoittaa sirua. Sen sijaan käynnistä laite nykyisellä tasolla lähelle sirun kynnystä ja lisää sitten vähitellen virtaa pieniksi kasvaa, kunnes haluttu taso on saavutettu.

● Ennen kuin käynnistät kaikki komponentit, aktivoi ensin jäähdytin ja jatka sitten asteittaisilla käynnistysvaiheilla estääksesi sirun ylikuumenemisen ja ylikuormitus.

FAQ

● Onko mahdollista muuttaa aallonpituus säätämällä virtaa? Mikä on alue?

--Kyllä. Nykyinen aallonpituuskerroin on 0,01 nm/mA ja lämpötilan aallonpituus kerroin on 0,1 nm/℃. WL-säätöalue on noin ~keskellä WL+/- 1 nm.

● Mikä on viivanleveys? Oletko sinä tarjota kapea viivanleveys LD?

--3-5MHz. 1550 nm Kapea viivanleveys LD (valinnainen): alle 400 kHz, 100 kHz, 50 kHz, 10 kHz.

● Mikä on tehonsäätö alue?

--10-100 %

● Mikä on aallonpituus suvaitsevaisuus?

--+/-3nm. Vähemmän on myös valinnainen.

● Tarjoatko suojan kuituputki ja kuituliitin?

--Kyllä. 900um irti putki ja FC/APC, SC/APC tai muut liittimet ovat valinnaisia.
