1550nm DFB 100mW High Power Butterfly Laser

Sisällysluettelo

1. 1550nm:n käyttöönotto DFB 100mW suuritehoinen butterfly-laser

2. Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Tuotetiedot

6. Tilaustiedot

7. Tietolomake ja testilomake

8. Tarjous- ja maksuehdot

9. läpimenoaika

10. Käyttöohjeet

11. Laadunvarmistus ja Huoltopalvelu

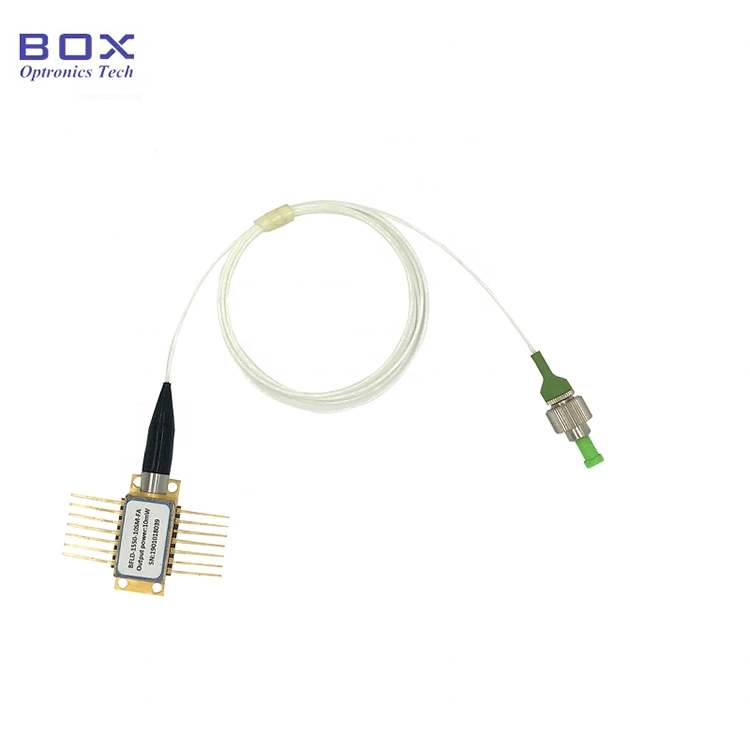

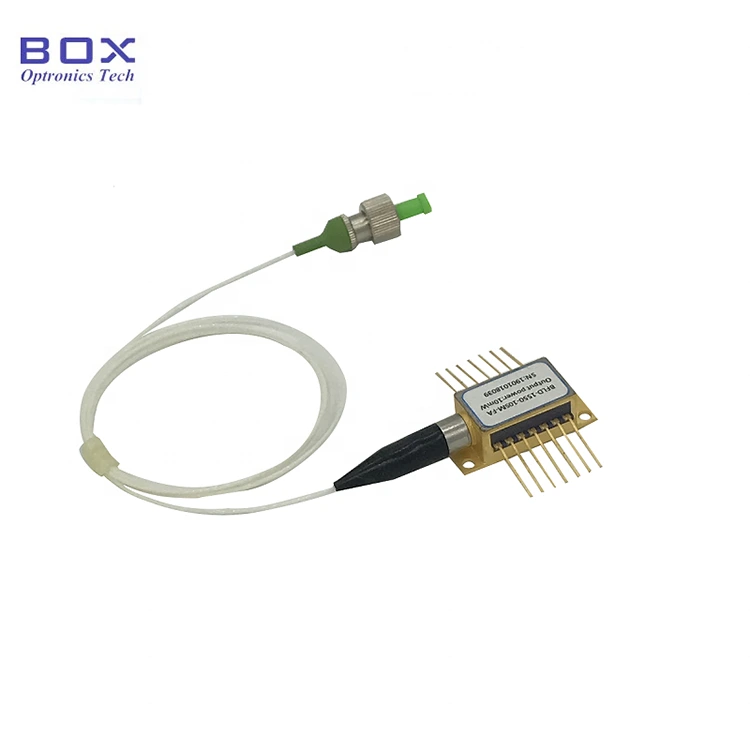

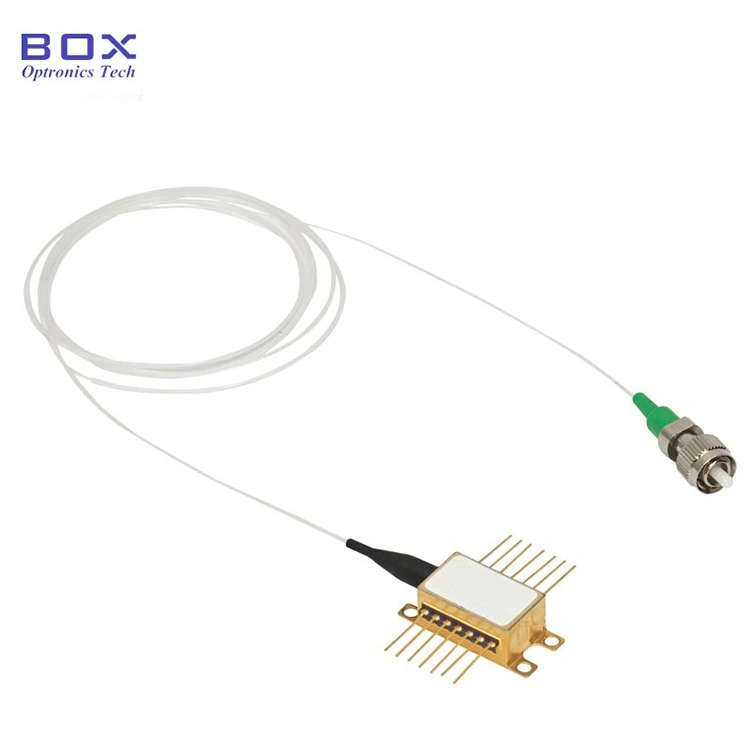

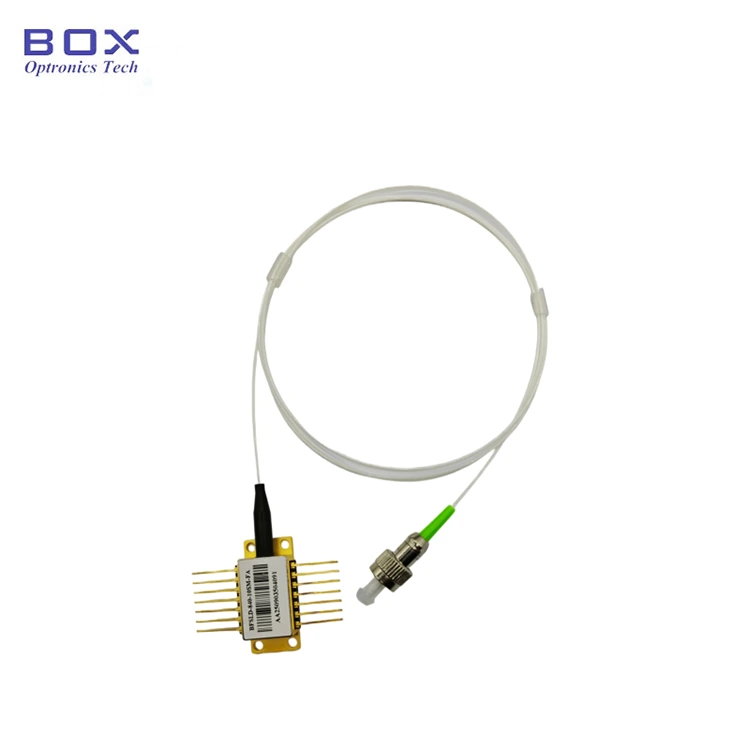

Tuotteen esittely

1550nm DFB 100mW High Power Butterfly Laser perustuu MQW (Multi-Quantum Well) DFB-sirulla, joka ottaa käyttöön alan standardin mukaisen 14-nastaisen butterfly-paketti, se sisältää TEC:n (Thermoelectric Cooler), termistorin, taustavalon valvonta PD (Photodiode). Jos tapit vaativat juottamista, juotoslämpötila ei saa ylittää 260°C ja juotosaika ei saa ylittää 10 sekuntia.

Tuotteen tekniset tiedot

Tuotteen ominaisuudet

● SM kuitu tai PM-kuituhappi;

● Korkea lähtöteho jopa 100mW;

● Korkea sivutilan vaimennussuhde;

● 14-nastainen BTF-paketti, jossa TEC, termistori ja seurata PD:tä.

Tuotesovellukset

● Kuituoptinen viestintä;

● Laboratorio optinen testi;

● Kuituoptinen tunnistus.

Tuote Yksityiskohdat

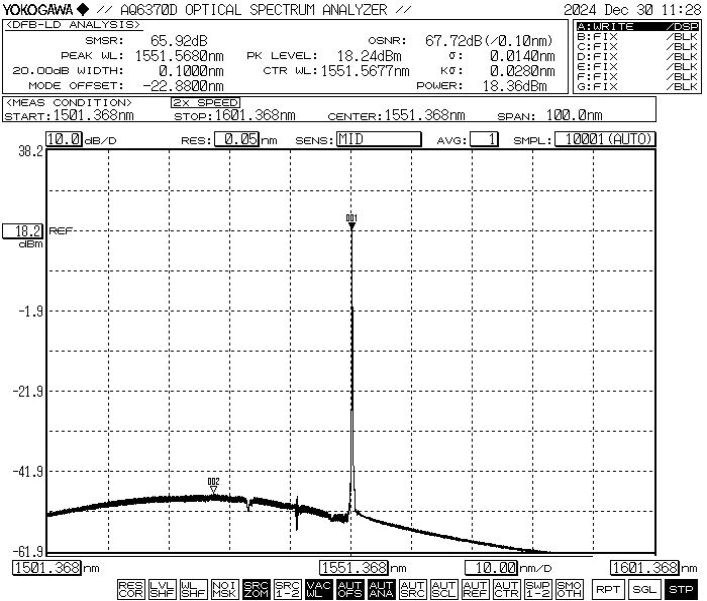

● Tyypillinen spektri: 1550 nm, +/-2 WL-toleranssi.

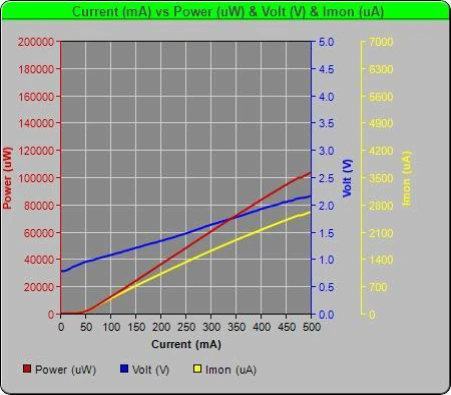

● PIV-1550nm DFB 100mW High Power Butterfly Laser

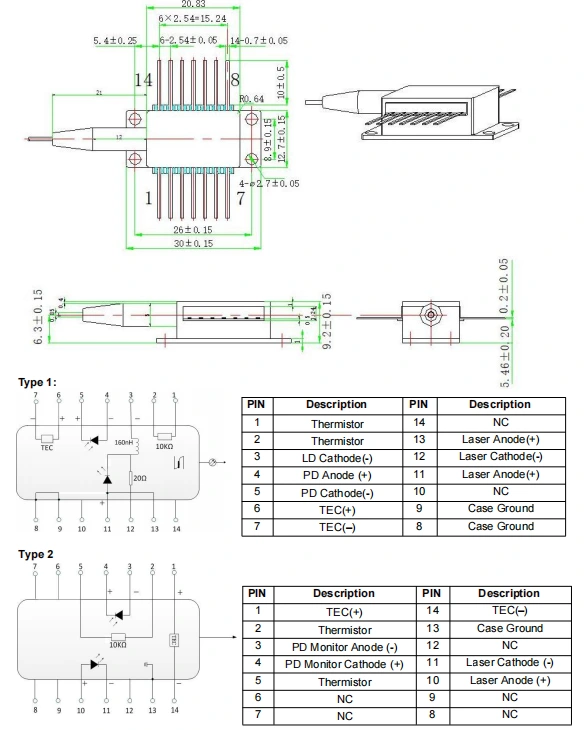

● Pakkauksen piirustus ja PIN-OUT-määritelmä (yksikkö:mm) -1550nm DFB 100mW Tehokas Butterfly Laser

Tilaus tietoja

esim.: BFLD-1550-1HSM-FA2

(Tilaustiedot: 1550nm DFB 100mW High Power Butterfly Laser, SM kuitu, FC/APC-liittimellä, pumpun pin).

Muita räätälöityjä vaatimuksia varten ota yhteyttä: sales06@boxoptronics.com

Tietolomake ja Testitaulukko

Datasheet

Testitaulukko

Tarjousehdot ja maksu

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee sen käyttöä EXW. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa toimituskulut etukäteen tuotteet.

(3) Muu

● Maksuehdot

PayPal ja T/T ovat saatavilla.

läpimenoaika

Tuotanto kestää noin 10 työpäivää. (Jos niitä on varastossa, toimitus on nopeampi.)

Kansainvälinen logistiikka voi viedä 3-5 työpäivää.

Toiminta Huomautuksia

● Tämä laite on sähköstaattiselle sähkölle herkkä; siksi tiukka noudattaminen pakkaamisen aikana vaaditaan antistaattisia suojatoimenpiteitä, kuljetuksesta ja käytöstä. Lisäksi on ryhdyttävä varotoimiin sen estämiseksi virtalähteen ylijännitteet, koska sen laiminlyönti voi johtaa pysyvään vaurioon laite (esim. varmistamalla laitteiden asianmukainen maadoitus ja käyttämällä antistaattista laitetta rannehihna).

● Optiset kuidut ovat hauraita; älä käytä kuitua laitteen vetämiseen. Kun asetat laitetta paikalleen tai irrotat sen pistorasiasta, älä kohdista siihen painetta tai vedä laitteen kotelon takana olevasta holkista. Laitteisiin varustettu liittimillä, varmista, että sekä laite että kuituliitin nostetaan samanaikaisesti asennuksen tai poiston aikana.

● Kun käytät laitetta, noudata tarkasti käyttöjännitettä ja teknisissä tiedoissa määritellyt virta-alueet. Tärkeimmät parametrit - mukaan lukien Ith (kynnysvirta), Iop max (suurin käyttövirta), Vop max (maksimi) Käyttöjännite) ja λc (keskiaallonpituus) – tulee viitata erityisesti lähetyshetkellä toimitetussa testiraportissa.Huomautus:Toiminta absoluuttisten enimmäisarvojen ylittäminen voi aiheuttaa pysyvän vaurion laitteelle.

Laadunvarmistus ja Huoltopalvelu

● Takuuaika:

Ilmainen korjaus tai vaihto ei-ihmisperäisiin vioihin 1 vuosi ostosta. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana ilmaiset korjaus- tai vaihtopalvelut tarjotaan tuotteen laatuongelmista johtuvien vikojen varalta. Kuitenkin Box Optronics pidättää oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavassa tapaukset takuuajan sisällä:

(1) Luonnollisten tekijöiden (esim. salama, pöly) aiheuttamat vahingot tai ympäristövaikutuksia.

(2) Toimintahäiriöt, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Inhimillisen erehdyksen aiheuttama ilmeinen fyysinen vahinko.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vauriot tai menetys kuljetuksen aikana.
