1550nm 10mW DFB Butterfly -laserdiodi

Sisällysluettelo

1. 1550nm:n käyttöönotto 10mW DFB Butterfly -laserdiodi

2. Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Tuotetiedot

6. Tilaustiedot

7. Tietolomake ja testilomake

8. Tarjous- ja maksuehdot

9. läpimenoaika

10. Käyttöohjeet

11. Laadunvarmistus ja Huoltopalvelu

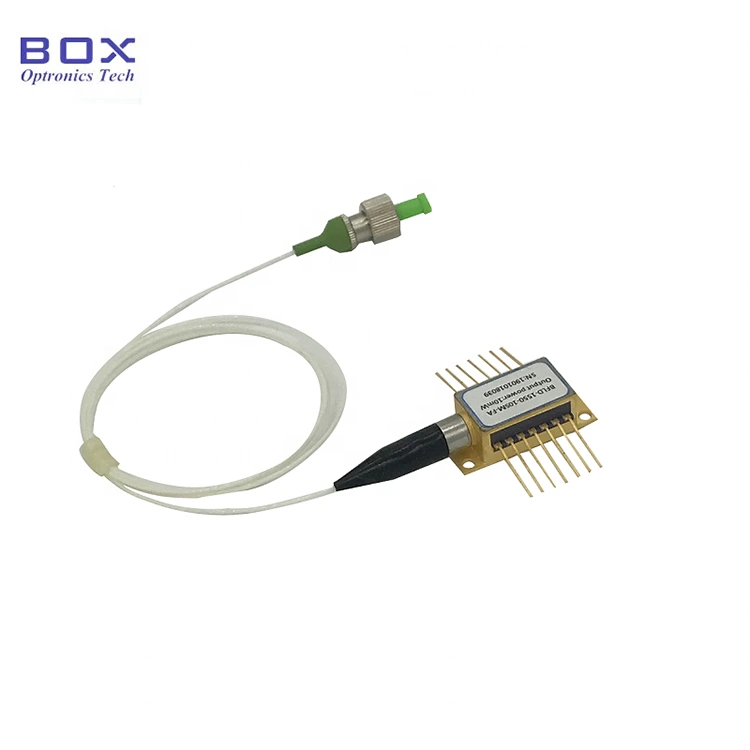

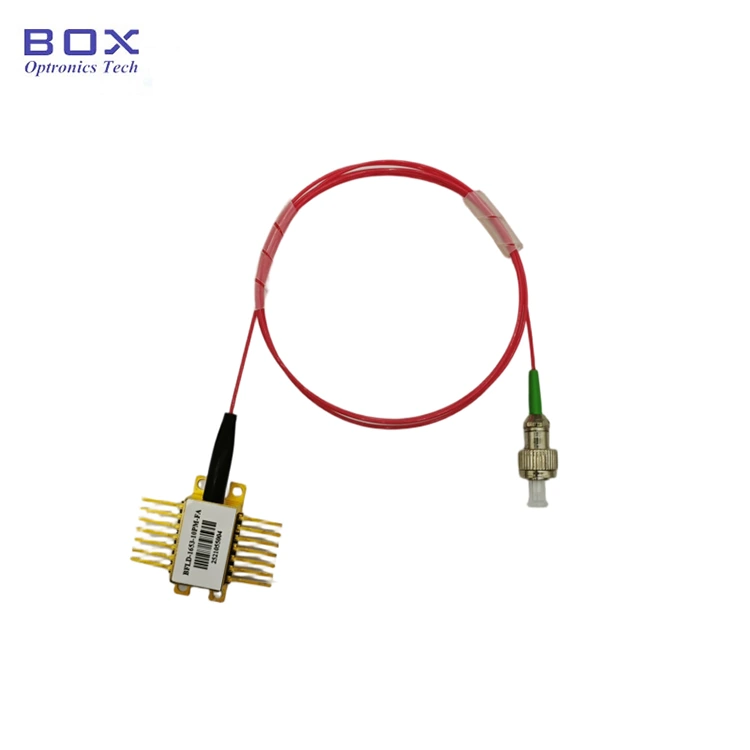

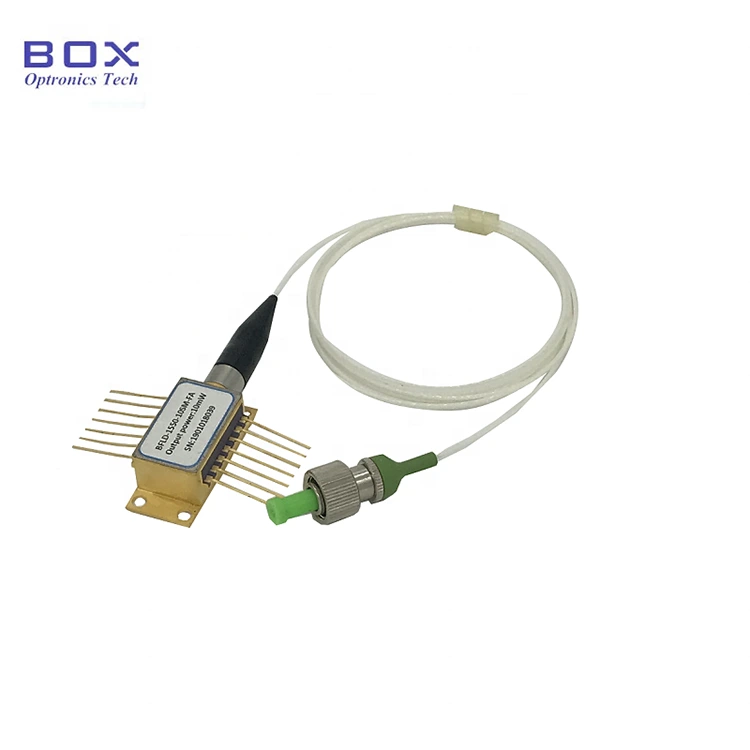

Tuotteen esittely

Tämä on 1550nm DFB-laser, jossa on 14-nastainen perhonen paketti, sisäänrakennettu TEC ja termistori. Siinä on vakaa aallonpituus, 10mW lähtöteho, tyypillinen 40 dB:n sivutilan vaimennussuhde ja matala kynnys nykyinen. Valinnainen SM/PM-kuidulla, laajalla käyttölämpötilalla ja korkealla luotettavuus, sopii kuituviestintään, optisiin instrumentteihin ja kuituihin aistiminen. Hallitse taajuusmuuttajan virtaa ja lämpötilaa tiukasti ja vältä ylivirtavaurio.

Tuote Tekniset tiedot

Tuotteen ominaisuudet

● Monikvantti Well (MQW) hajautetun palaute (DFB) laserit;

● SMF-28e tai PMF-1550 letku;

● 14-nastainen BTF-paketti TEC:llä ja Monitor PD:llä;

● Laaja käyttölämpötila-alue -20 ~ +70 ℃.

Tuotesovellukset

● Optinen kuitu viestintä;

● Optiset välineet;

● Optinen kuitu anturi;

● Valonlähde.

Tuote Yksityiskohdat

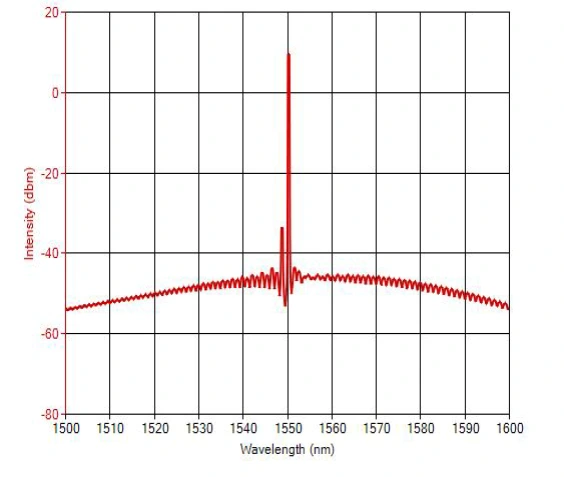

● Tyypillinen spektri: 1550 nm, WL-toleranssi +/-3 nm.

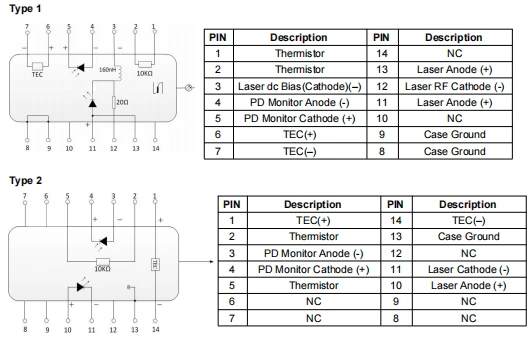

● PIN-OUT Definition - 1550nm 10mW DFB Butterfly -laserdiodi

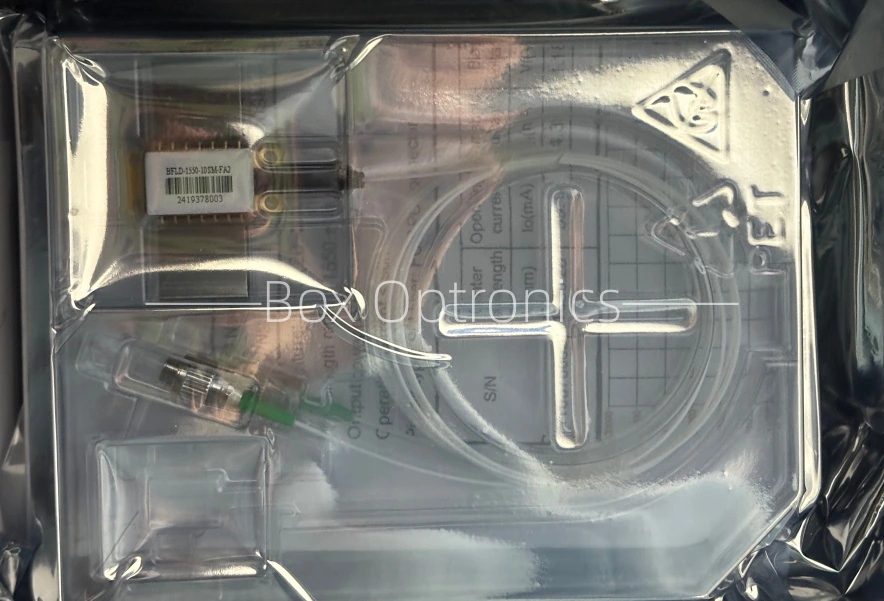

● Pakkausesimerkki

*Erillinen laite ilman asemaa; integroitu moduulipaketti ohjainpiirit on valinnainen.

Tilaus tietoja

esim.: BFLD-1550-10SM-FA2

(Tilaustiedot: 1550nm 10mW DFB Butterfly Laser Diode, SM-kuitu, FC/APC-liittimellä, tyyppi2 pin-out).

Muita räätälöityjä vaatimuksia varten ota yhteyttä: sales06@boxoptronics.com

Tietolomake ja testilomake

Datasheet

Testitaulukko

Tarjousehdot ja maksu

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee sen käyttöä EXW. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa toimituskulut etukäteen tuotteet.

(3) Muu

● Maksuehdot

PayPal ja T/T ovat saatavilla.

läpimenoaika

Tuotanto kestää noin 10 työpäivää. (Jos niitä on varastossa, toimitus on nopeampi.)

Kansainvälinen logistiikka voi viedä 3-5 työpäivää.

Toiminta Huomautuksia

● Kun laite toimii, se lähettää korkean intensiteetin lasersäteen; tehdä Älä katso suoraan kuidun päätypintaan, sillä se voi aiheuttaa silmävamman.

● Optiset kuidut ovat hauraita; älä käytä kuitua laitteen vetämiseen. Kun asetat laitetta paikalleen tai irrotat sen pistorasiasta, älä kohdista siihen painetta tai vedä laitteen kotelon takana olevasta holkista. Laitteisiin varustettu liittimillä, varmista, että sekä laite että kuituliitin nostetaan samanaikaisesti asennuksen tai poiston aikana.

● Ennen kuin käynnistät kaikki komponentit, aktivoi ensin jäähdytin ja jatka sitten asteittaisilla käynnistysvaiheilla estääksesi sirun ylikuumenemisen ja ylikuormitus.

Laadunvarmistus ja Huoltopalvelu

● Takuuaika:

Ilmainen korjaus tai vaihto ei-ihmisperäisiin vioihin 1 vuosi ostosta. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana ilmaiset korjaus- tai vaihtopalvelut tarjotaan tuotteen laatuongelmista johtuvien vikojen varalta. Kuitenkin Box Optronics pidättää oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavissa tapauksissa takuuaika:

(1) Luonnollisten tekijöiden (esim. salama, pöly) aiheuttamat vahingot tai ympäristövaikutuksia.

(2) Toimintahäiriöt, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Inhimillisen erehdyksen aiheuttama ilmeinen fyysinen vahinko.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vauriot tai menetys kuljetuksen aikana.
