C-kaistainen Low Flatness ASE -laajakaistainen valolähde

Sisällysluettelo

1. Esittely C-kaistainen Low Flatness ASE -laajakaistainen valolähde

2. Tekninen Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Tuotetiedot

6. Käyttövaiheet

7. Tilaustiedot

8. Tietolomake ja testilomake

9. Tarjousehdot ja maksu

10. Toimitusaika

11. Käyttöohjeet ja Huolto

12. Laadunvarmistus ja Huoltopalvelu

Tuotteen esittely

Tämä on epäjohdonmukainen C-kaistainen Low Flatness ASE Laajakaistavalolähde, joka on spontaani säteily, jonka a puolijohdelaser erbium-seostetussa kvartsikuidussa, spektri 1526-1566nm kattavuus ja 10/20/30/50mW lähtöteho. Mukana täydellinen lisävarustesarja; mukana toimitettu käyttöopas. Se sopii valokuituihin laitetestaus, FBG-ritilän tuotanto, lääketieteellinen kuvantaminen jne. Ole hyvä ja ota varotoimenpiteet kosteutta, pölyä ja korroosiota vastaan; se tulee säilyttää kuivassa paikka.

Tuote Tekniset tiedot

Tuotteen ominaisuudet

● kustannustehokas;

● Laaja kirjo;

● Korkea vakauden lähtöteho.

Tuotesovellukset

● Optinen kuitua tunnistava;

● Lääketieteellinen kuvantaminen;

● Kuituoptisten laitteiden testaus.

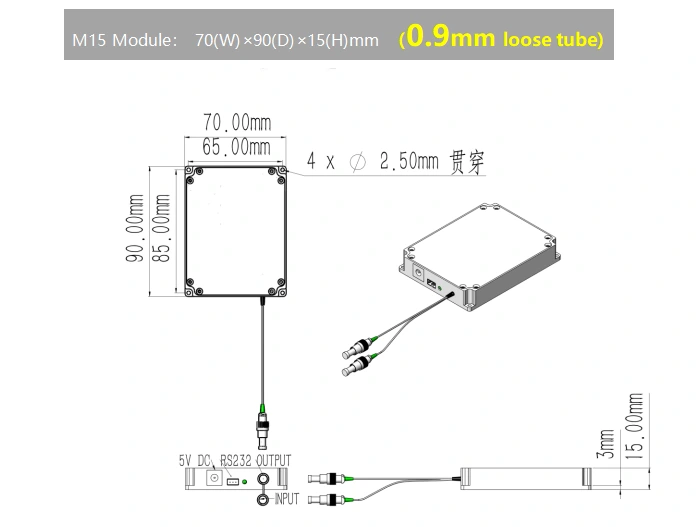

Tuote Yksityiskohdat

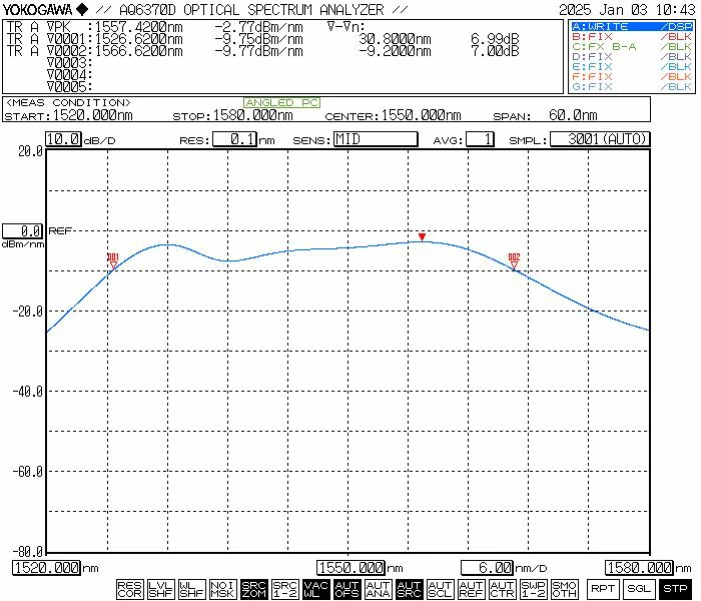

● Tyypillinen spektri

● Vakiovarusteet

Toiminta Vaiheet

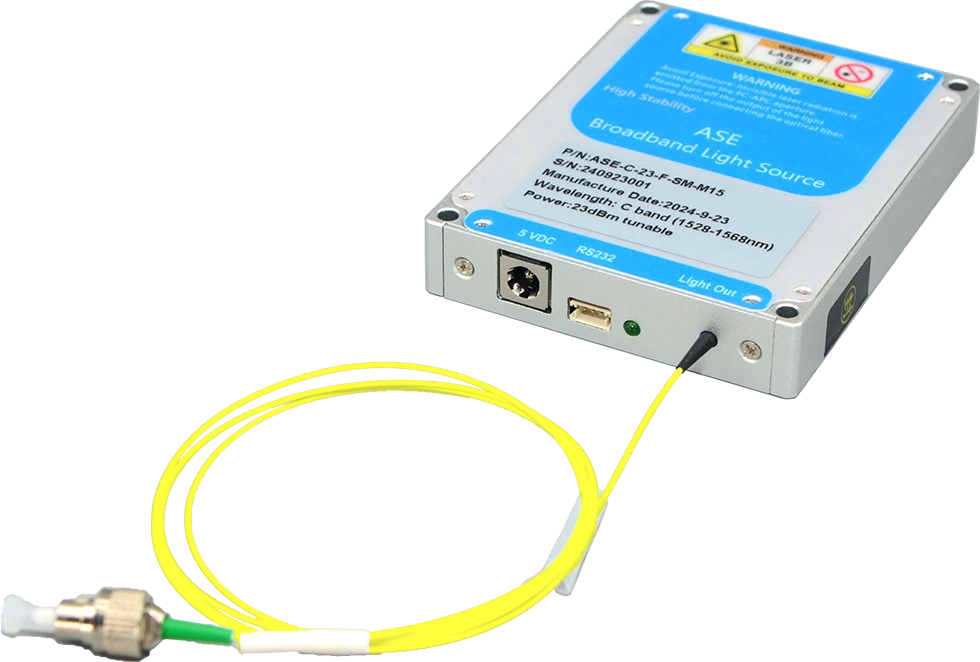

Vaihe 1. Ulkonäkö: Vasemmalta oikealle - teho portti, ZH2.54 (3-pin) sarjaliikenneliitäntä, virran merkkivalo ja yksimuotoinen kuituportti optista lähtöä varten.

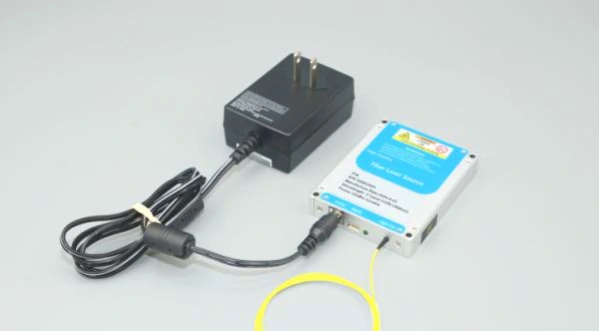

Vaihe 2. Virtalähde: Oletus virransyöttöportti on DC 5,5 × 2,1 mm käyttöliittymä; yhteensopiva DC 5V -virtalähde toimitettiin tuolloin laitteen mukana lähetyksestä. Menetelmä verkkolaitteen liittämiseksi valonlähteeseen moduuli on havainnollistettu oheisessa kuvassa; varmista, että käytät vain alkuperäinen, mukana toimitettu virtalähde. Yhteensopimattoman tehon käyttö sovitin voi vaurioittaa valonlähdettä. Vaihtoehtoisesti versio U-muotoisella liittimellä varustettu virtajohto on saatavilla helpottaa kytkentää hakkurivirtalähteeseen; tämän vaihtoehdon on kuitenkin oltava erityisesti pyydetty ostohetkellä.

Vaihe 3. Kuituliittimen johtojen liittäminen: Irrota pölysuojus kuituliittimestä ja tarkasta kuidun päätypinta. varmista, että siinä ei ole likaa tai vaurioita, ennen kuin liität sen muihin kuituoptisia komponentteja tai testauslaitteita. Suuritehoisille valonlähteille se on on suositeltavaa käyttää fuusioliitosta liitännässä.

Setp4.Valonlähteen kytkeminen Moduuli isäntätietokoneeseen: Käytä alkuperäistä USB-RS232-sarjadatakaapelia mukana valolähdemoduulissa moduulin liittämiseksi tietokoneeseen. Tietokone vaatii etukäteen erillisen sarjaporttiohjaimen asennuksen tunnistaa oikein USB-RS232-kaapeli; muuten isäntäohjelmisto tekee eivät pysty muodostamaan oikeaa yhteyttä tai kommunikoimaan valon kanssa lähdemoduuli. Ota yhteyttä Box Optronicsiin tarvittavan ohjaimen hankkimiseksi.

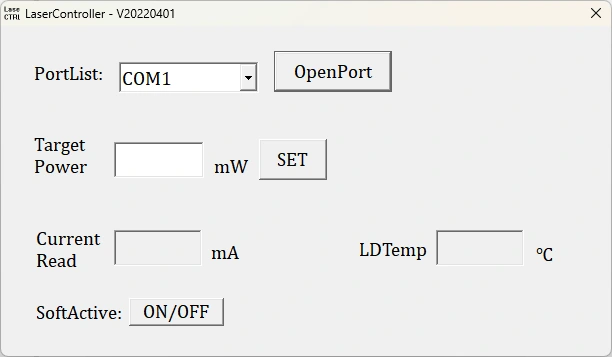

Vaihe 5. Ohjelmisto: ASE-valolähdemoduulituotteille, joissa on säädettävä teho, optista lähtötehoa voidaan säätää isäntäohjelmistolla; kiinteälle teholle malleissa tehotasoa ei voi säätää.

Tilaus tietoja

esim.: ASE-C-F7-20-SM-M

(Tilaustiedot: C-band Low Flatness ASE Broadband Light Source, spektrin tasaisuus ≤ 7 dB, 20 mW lähtöteho, SM-kuidulla, moduulipaketti).

Muita räätälöityjä vaatimuksia varten ota yhteyttä: sales06@boxoptronics.com

Tietolomake ja Testitaulukko

Datasheet

Testitaulukko

Tarjousehdot ja maksu

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee sen käyttöä EXW. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa toimituskulut etukäteen tuotteet.

(3) Muu

● Maksuehdot

PayPal ja T/T ovat saatavilla.

läpimenoaika

Tuotanto kestää noin 10 työpäivää. (Jos niitä on varastossa, toimitus on nopeampi.)

Kansainvälinen logistiikka voi viedä 3-5 työpäivää.

Käyttöohjeet ja Huolto

● Puhtaissa päätyolosuhteissa yksimuotokuituja (esim Hi-1060, PM980, G652D tai PM1550) on teoreettinen tehotoleranssi noin 200 mW jatkuvaa valoa. Näin ollen valonlähteille ja vahvistimet, joiden lähtötehotaso on alle 200 mW, lähtökuituliittimet voidaan liittää muihin yksimuotoisiin kuitulaitteisiin vakiosovittimilla (kuitulaipat). Jos kuituliittimen päätypinta kuitenkin on likainen, se on erittäin herkkä palamiselle, kun laser aktivoidaan – vaikka laserteho on erittäin alhainen. Siksi ennen kuituliitäntöjen tekemistä, liittimen päätypinta on puhdistettava perusteellisesti erityisellä kuitupuhdistuksella työkaluja. Lisäksi kuitupäädyn tarkastajaa tulee käyttää varovasti Tarkista pinta varmistaaksesi, että siinä ei ole pölyä ja epäpuhtauksia ennen kuin jatkat liittämistä kuitulaipan kautta.

● Kun puhdistat, tarkastat tai liität kuituoptisia liittimiä on varmistettava, että valonlähde ei lähetä valoa; ei missään olosuhteissa tulee suorittaa toiminnot valon palaessa. Käytön päätyttyä ja muista kuituoptisista liittimistä irrottamisen jälkeen liittimen on oltava varustaa pölysuojalla.

● Jos lähtökuitu on kytkettävä toiseen kuituun, se on fuusioliittimen käyttöä suositellaan.

● Kuituoptiikan asentamista tai poistamista ei suositella usein liittimet ulostulopäässä pölykontaminaation estämiseksi – mikä voi johtaa lisääntyneeseen liitäntähäviöön – tai kuituliittimen päätypintojen vaurioitumiseen.

● Noudata varotoimia kosteutta, pölyä ja korroosiota vastaan. tallentaa kuivassa paikassa.

Laadunvarmistus ja Huoltopalvelu

● Takuuaika:

Ilmainen korjaus tai vaihto ei-ihmisperäisiin vioihin 1 vuosi ostosta. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana ilmaiset korjaus- tai vaihtopalvelut tarjotaan tuotteen laatuongelmista johtuvien vikojen varalta. Kuitenkin Box Optronics pidättää oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavassa tapaukset takuuajan sisällä:

(1) Luonnollisten tekijöiden (esim. salama, pöly) aiheuttamat vahingot tai ympäristövaikutuksia.

(2) Toimintahäiriöt, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Inhimillisen erehdyksen aiheuttama ilmeinen fyysinen vahinko.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vauriot tai menetys kuljetuksen aikana.
