1030nm ASE-laajakaistavalolähde

Sisällysluettelo

1. Esittely 1030nm ASE-laajakaistavalolähde

2. Tekninen Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Tuotetiedot

6. Turvallisen käytön opas

7. Tilaustiedot

8. Datasheet

9. Tarjousehdot ja maksu

10. Toimitusaika

11. Käyttöohjeet ja Huolto

12. Laadunvarmistus ja Huoltopalvelu

Tuotteen esittely

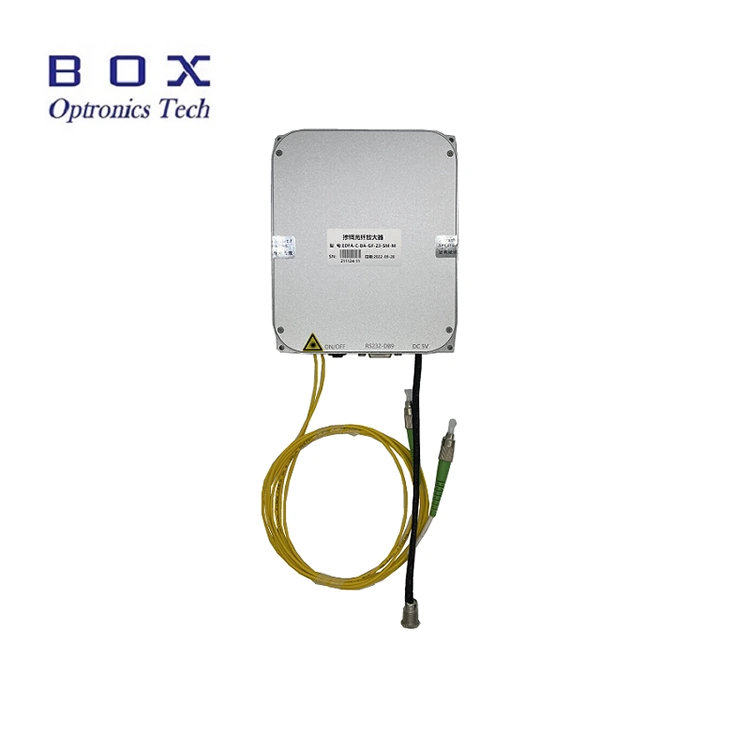

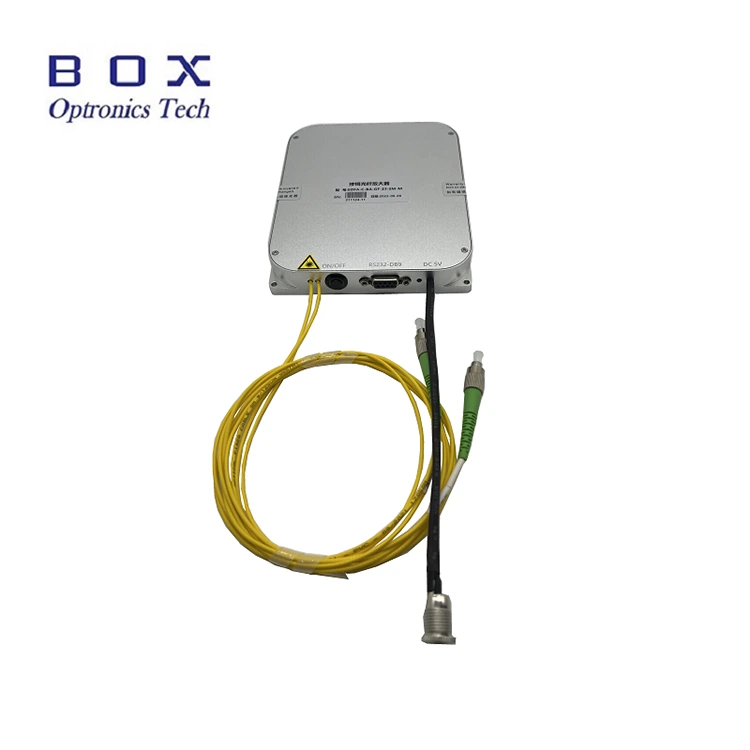

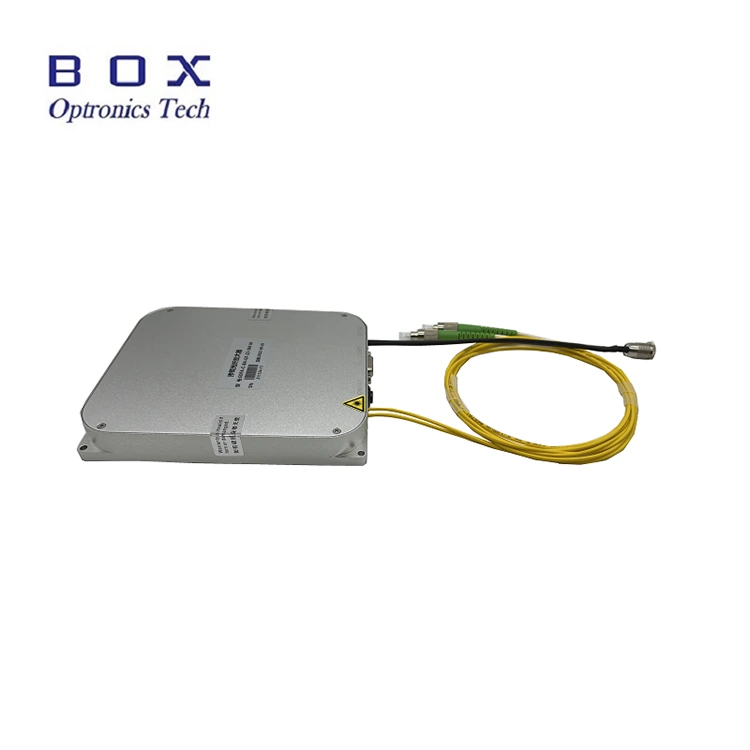

Tämä on 1030 nm:n ASE-laajakaistavalolähde, joka perustuu ytterbium-seostetut kuitu- ja puolijohdepumppulaserit, 1030 nm:n spektri peitto, 10/20/30/50/100/500/1000mW lähtöteho ja polarisaatio ekstinktiosuhde niinkin alhainen kuin 0,2 dB. Mukana täydellinen lisävarustesarja; käyttäjä käsikirja mukana. Se sopii valokuituihin laitetestaus, FBG-ritilän tuotanto, lääketieteellinen kuvantaminen jne.

Tuote Tekniset tiedot

Tuotteen ominaisuudet

● Spektri tasaisuus;

● Lähtöteho on valinnainen ja säädettävä;

● Pitkäaikainen aallonpituus ja teho vakaa;

● DB9 Naaraskommunikaatio (RS232) helpottaa integrointia.

Tuotesovellukset

● Kuitu aistiminen;

● Lääketieteellinen kuvantaminen;

● Kuitu optisten laitteiden testaus.

Tuote Yksityiskohdat

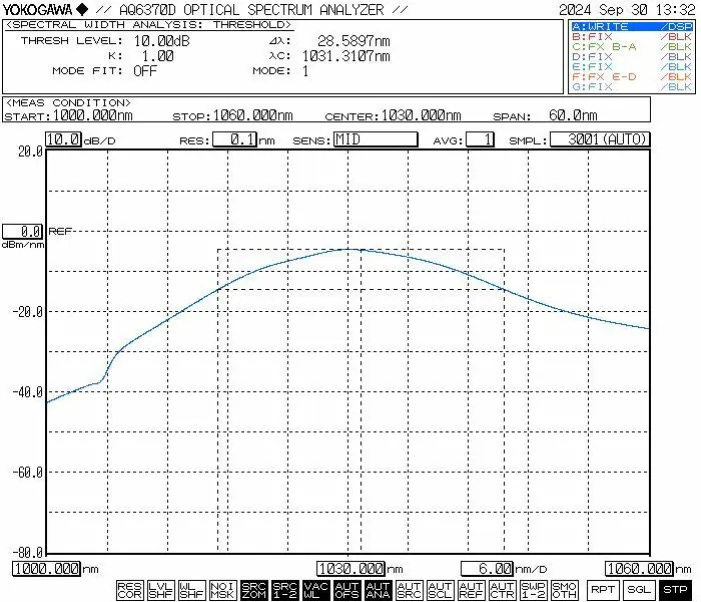

● Tyypillinen spektri

● Vakiovarusteet

1. Käyttövaiheet - 1030 nm ASE -laajakaistavalolähde

Vaihe 1. Pakkauksen purkaminen ja kokoaminen: Ole hyvä tarkista, ovatko tarvikkeet täydellisiä

ennen kokoamista.

Vaihe 2. Kuitujumppien liittäminen: Avaa kuituliittimen tai laipan pölysuojus, tarkista kuidun päätypinta ja liitä kuitu tai liitä kuitu testattavaan laitteeseen tai tehomittariin sen jälkeen, kun on varmistettu, ettei saastumista tai vaurioita ole.

Vaihe 3. Virtalähteen liittäminen ja Sarjakaapeli: Liitä valonlähdemoduuli ja virtalähde; yhdistä valonlähdemoduuli ja tietokone USB-RS232-signaalikaapelilla. (Huomaa: Tietokoneen on ensin asennettava sarjaportin ohjain. Kuljettaja voi olla löytyy CD-ROM-levyltä tai hankittu Box Optronics -yhtiöltä.)

Setp4.Use: Avaa valonlähde aktivointi kytkin; valonlähteen tehon merkkivalo palaa ja on optinen lähtöteho. Tällä hetkellä käyttövirran ja optisen tehon arvo ovat isäntätietokoneen viimeisimmän sammutuksen yhteydessä asettamia parametreja. Ne voivat olla muokattu ja tallennettu isäntätietokoneen ohjelmistoon (vain malliversiolle säädettävällä teholla).

Vaihe 5. Napsauta käytön jälkeen sulkemispainiketta, katkaise virta ja irrota laite kuituliitäntä.

Tilaus tietoja

esim.: ASE-1030-5HSM-B

(Tilaustiedot: 1030nm ASE Broadband Light Source, 500mW lähtö teho, SM Hi1060 kuidulla, pöytäpaketti).

Muita räätälöityjä vaatimuksia varten ota yhteyttä: sales06@boxoptronics.com

Datasheet

Datasheet

Tarjousehdot ja maksu

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee sen käyttöä EXW. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa toimituskulut etukäteen tuotteet.

(3) Muu

● Maksuehdot

PayPal ja T/T ovat saatavilla.

läpimenoaika

Tuotanto kestää noin 10-15 työpäivää. (Jos niitä on osa varastossa, toimitus on nopeampi.)

Kansainvälinen logistiikka voi viedä 3-5 työpäivää.

Käyttöohjeet ja Huolto

● Ennen kuituoptisten liittimien liittämistä, erikoispuhdistus työkaluja on käytettävä liittimien päätypintojen perusteelliseen puhdistamiseen. Lisäksi kuitupäädyn tarkastajaa tulisi käyttää varovasti tarkasta pinnat varmistaaksesi, että ne ovat täysin pölyttömät ja epäpuhtaudet ennen kuin liität ne kuitulaipan kautta. Siivouksen aikana, kuituoptisten päätypintojen tarkastus ja liittäminen on ehdottomasti varmistettava että valonlähde on deaktivoitu; ei missään tapauksessa pitäisi nämä toiminnot suoritetaan valon välittyessä. Kerran käyttö on valmis ja liitin on irrotettu muusta valokuidusta liittimet, kuituliitin on varustettava pölysuojalla.

● Laajakaistaiset ASE-valonlähdemallit, joiden lähtöteho on 200 mW tai korkeammalla voi olla FC/APC-liittimellä päätetty ulostulonauha. Tämä liitin on kuitenkin tarkoitettu ainoastaan käyttäjän käynnistämään lähtötehoon valvontaan (kytkemällä optiseen tehomittariin) tai liitäntään FC-päätteinen kuitukollimaattori, joka ohjaa lasertuloksen vapaaseen tilaan. Se On erittäin suositeltavaa olla käyttämättä laippasovitinta tämän liittämiseen suoraan liitin muiden käyttäjien omistamien kuitujen tai laitteiden letkuihin; tekemällä niin sisältää merkittävän riskin vahingoittaa sekä kuituliitintä että kuituliitintä itse vahvistinyksikkö. Jos tarvitaan yhteenliittämistä muiden kuitujen kanssa, se on on suositeltavaa käyttää fuusioliitosta; lisäksi varmistettava, että tyypit yhdistettävät kuidut ovat keskenään yhteensopivia.

● On erittäin suositeltavaa olla asettamista tai poistamatta usein kuituoptiset liittimet lähtöportissa pölyn estämiseksi kontaminaatiota – mikä voi johtaa lisääntyneeseen sisäänvientihäviöön – tai palovammaan kuituliittimen päätypinta.

● Varmista ennen käynnistystä, että sekä virtakytkin että virtakytkin virta-avain sammutetaan ja kytke sitten virtalähde. Kun sammutetaan, sammuta ensin virta-avain ja irrota virtalähde vasta sen jälkeen, kun lähdön merkkivalo on sammunut. Älä koskaan katkaise virtaa suoraan syöttää valonlähteen ollessa toiminnassa.

● Noudata varotoimia kosteutta, pölyä ja korroosiota vastaan. se tulee säilyttää kuivassa paikassa.

Laadunvarmistus ja Huoltopalvelu

● Takuuaika:

Ilmainen korjaus tai vaihto ei-ihmisperäisiin vioihin 1 vuosi ostosta. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana ilmaiset korjaus- tai vaihtopalvelut tarjotaan tuotteen laatuongelmista johtuvien vikojen varalta. Kuitenkin Box Optronics pidättää oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavassa tapaukset takuuajan sisällä:

(1) Luonnollisten tekijöiden (esim. salama, pöly) aiheuttamat vahingot tai ympäristövaikutuksia.

(2) Toimintahäiriöt, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Inhimillisen erehdyksen aiheuttama ilmeinen fyysinen vahinko.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vauriot tai menetys kuljetuksen aikana.
