C-kaistainen ASE-laajakaistavalolähde

Sisällysluettelo

1. Esittely C-kaistainen ASE-laajakaistavalolähde

2. Tekninen Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Tuotetiedot

6. Käyttövaiheet

7. Tilaustiedot

8. Tietolomake ja testilomake

9. Tarjousehdot ja maksu

10. Toimitusaika

11. Käyttöohjeet ja Huolto

12. Laadunvarmistus ja Huoltopalvelu

Tuotteen esittely

Tämä ASE-laajakaistavalolähde kuuluu an epäkoherentti valonlähde, joka on spontaani emissio, jonka a puolijohdelaserpumpattu erbium-seostettu kvartsikuitu. Spektri litistyminen tekniikka saavuttaa laajakaistan tasaiset spektrit ja aallonpituus kattaa C-kaistan, ja spektrin tasaisuus <2 dB, saavutettu SM-kuidun tai PM-kuidun avulla lähtö, monitasoinen tehovaihtoehto, sopii kuituoptisiin anturisovelluksiin.

Tuote Tekniset tiedot

Tuotteen ominaisuudet

● Korkea vakaus Lähtö;

● Tasainen spektri;

● DB9 Naaraskommunikaatio (RS232) helpottaa integrointia.

Tuotesovellukset

● Kuituoptiikka aistiminen;

● Lääketieteellinen kuvantaminen;

● Tietoliikenne;

● Optinen laitetestaus.

Tuote Yksityiskohdat

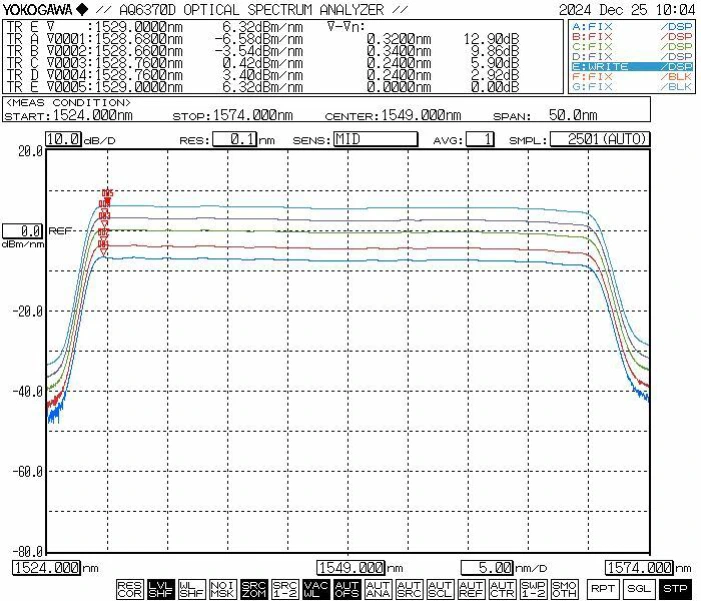

● Tyypillinen spektri:

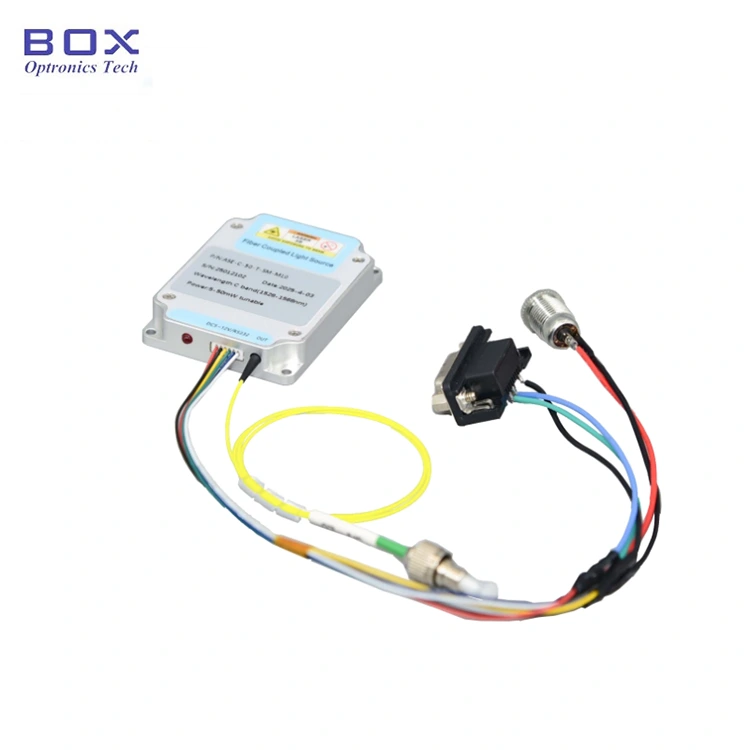

● Vakiovarusteet

Toiminta Vaiheet

Vaihe 1. Pakkauksen purkaminen ja kokoaminen: Tarkista ennen kokoamista, ovatko tarvikkeet täydelliset.

Vaihe 2. Kuitujumpperien liittäminen: auki kuituliittimen tai laipan pölysuojus, tarkista kuidun päätypinta ja liitä kuitu tai liitä kuitu testattavaan laitteeseen tai tehomittariin sen jälkeen, kun on varmistettu, ettei saastumista tai vaurioita ole.

Vaihe 3. Virtalähteen ja sarjakaapelin liittäminen: Liitä valolähdemoduuli ja virtalähde; yhdistä valonlähdemoduuli ja tietokone USB-RS232-signaalikaapelilla. (Huomautus: tietokoneen on ensin asennettava sarjaportin ohjain. Kuljettaja löytyy CD-ROM-levyllä tai hankittu Box Optronics -yhtiöltä.)

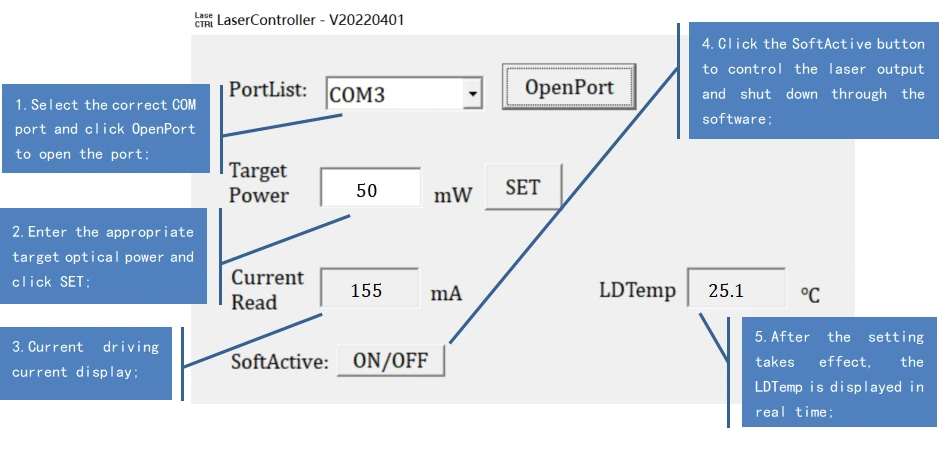

Setp4. Käyttö: Avaa valonlähde aktivointi kytkin; valonlähteen tehon merkkivalo palaa ja on optinen lähtöteho. Tällä hetkellä käyttövirran ja optisen tehon arvo ovat isäntätietokoneen viimeisimmän sammutuksen yhteydessä asettamia parametreja. Ne voivat olla muokattu ja tallennettu isäntätietokoneen ohjelmistoon (vain malliversiolle säädettävällä teholla).

Vaihe 5. Käytön jälkeen: Napsauta Sulje -painiketta, katkaise virta ja irrota kuituliitäntä.

Tilaus tietoja

esim.: ASE-C-50-SM-T-M

(Tilaustiedot: C-band ASE Broadband Light Source, 50mW lähtö teho, SM-kuidulla, tehosäädettävä, moduulipaketti).

Muita räätälöityjä vaatimuksia varten ota yhteyttä: sales06@boxoptronics.com

Tietolomake ja Testitaulukko

Datasheet

Testitaulukko

Tarjousehdot ja maksu

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee sen käyttöä EXW. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa toimituskulut etukäteen tuotteet.

(3) Muu

● Maksuehdot

PayPal ja T/T ovat saatavilla.

läpimenoaika

Tuotanto kestää noin 10-15 työpäivää. (Jos niitä on osa varastossa, toimitus on nopeampi.)

Kansainvälinen logistiikka voi viedä 3-5 työpäivää.

Käyttöohjeet ja Huolto

● Kuituoptiikkaa ei suositella kytkemään ja irrottamaan usein liitin lähtöpäässä. Tämä auttaa välttämään saastumisen pölyllä, joka voi lisää liitäntähäviötä tai aiheuttaa liittimen päätypinnan palamisen.

● Kun käynnistät, varmista ensin, että virtakytkin ja avainkytkin sammuvat ja kytke sitten virta. Kun sammutat, sammuta ensin avain kytkin; kun tilan merkkivalo sammuu, irrota virta. Tee Älä katkaise virtaa suoraan valonlähteen toimiessa.

● ASE-laajakaistavalonlähdemalleille, joiden lähtöteho on pienempi yli 200 mW, lähtökuituliitin voidaan kytkeä muuhun yksimuotoiseen kuitulaitteet irrotettavan adapterin (kuitulaipan) kautta. Kuitenkin, jos pääty kasvot kuituliitin on saastunut, se on erittäin herkkä palovammolle kun laser on aktivoitu – vaikka laserteho olisi hyvin pieni. Siksi Ennen kuin liität kuituliittimen, sinun on käytettävä erikoiskuitua puhdistustyökalut päätypinnan perusteelliseen puhdistamiseen. Käytä lisäksi kuitua päätytarkastaja tutkia pinta huolellisesti ja varmistaa, että se on kokonaan pölytön ja epäpuhtaudet ennen kuin muodostat yhteyden kuidun kautta laippa. Kuituliittimen puhdistuksen, tarkastuksen ja kytkemisen aikana sinun on varmistettava, että valonlähde on deaktivoitu; alle nro olosuhteissa, jos nämä toiminnot suoritetaan valonlähteen ollessa päällä säteilee valoa. Kun käyttö on valmis ja liitin on irrotettu muista kuitukomponenteista on kuituliitin välittömästi peitettävä suojaavalla pölysuojalla.

● Laajakaistaiset ASE-valonlähdemallit, joiden lähtöteho on 200 mW tai korkeammalla voi olla FC/APC-liittimellä päätetty ulostulonauha. Tämä liitin on kuitenkin tarkoitettu ainoastaan käyttäjän käynnistämään lähtötehoon valvontaan (kytkemällä optiseen tehomittariin) tai liitäntään FC-päätteinen kuitukollimaattori, joka ohjaa lasertuloksen vapaaseen tilaan. Se On erittäin suositeltavaa olla käyttämättä laippasovitinta tämän liittämiseen suoraan liitin muiden käyttäjien omistamien kuitujen tai laitteiden letkuihin; tekemällä niin sisältää merkittävän riskin vahingoittaa sekä kuituliitintä että kuituliitintä itse vahvistinyksikkö. Jos tarvitaan yhteenliittämistä muiden kuitujen kanssa, se on on suositeltavaa käyttää fuusioliitosta; lisäksi varmistettava, että tyypit yhdistettävät kuidut ovat keskenään yhteensopivia.

● Noudata varotoimia kosteutta, pölyä ja korroosiota vastaan. tallentaa kuivassa paikassa.

Laadunvarmistus ja Huoltopalvelu

● Takuuaika:

Ilmainen korjaus tai vaihto ei-ihmisperäisiin vioihin 1 vuosi ostosta. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana ilmaiset korjaus- tai vaihtopalvelut tarjotaan tuotteen laatuongelmista johtuvien vikojen varalta. Kuitenkin Box Optronics pidättää oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavassa tapaukset takuuajan sisällä:

(1) Luonnollisten tekijöiden (esim. salama, pöly) aiheuttamat vahingot tai ympäristövaikutuksia.

(2) Toimintahäiriöt, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Inhimillisen erehdyksen aiheuttama ilmeinen fyysinen vahinko.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vauriot tai menetys kuljetuksen aikana.
