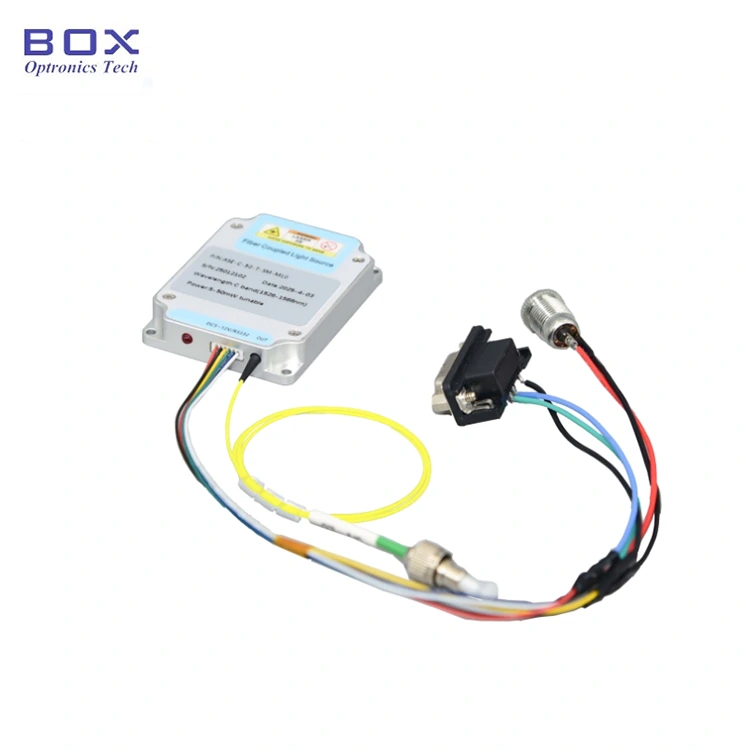

C-kaistainen ASE-laajakaistavalolähdemikromoduuli

Box Optronics on C-band ASE -laajakaistaisten valolähteiden mikromoduulien johtava toimittaja. Erittäin pieni koko rajoitettuihin sovelluksiin, laajakaistainen spektri ja erittäin vakaa lähtöteho. Tarjoamme maailmanlaajuisille asiakkaille räätälöityjä RS232- tai TTL-ohjaustilan ASE-valolähteitä, jotka tukevat sovelluksia lääketieteellisessä kuvantamisessa ja kuitutunnistuksessa.

Lähetä kysely

Tuotteen Kuvaus

Sisällysluettelo

1. Esittely C-kaistainen ASE-laajakaistavalolähdemikromoduuli

2. Tekninen Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Tuotetiedot

6. Käyttövaiheet

7. Tilaustiedot

8. Datasheet

9. Tarjousehdot ja maksu

10. Toimitusaika

11. Käyttöohjeet ja Huolto

12. Laadunvarmistus ja Huoltopalvelu

Tuotteen esittely

C-kaistainen ASE Broadband Light Source -mikromoduuli on suunniteltu sovelluksiin, jotka vaativat kompaktia kokoa, laajakaistataajuutta ja korkeaa lähdön vakaus. Se on erittäin pienikokoinen, joten se on ihanteellinen tiukat järjestelmät säilyttäen samalla erinomaisen optisen suorituskyvyn. The moduuli tukee RS232- tai TTL-ohjausta 10/20/50mW kiinteällä lähtöteholla. Ole hyvä käytä säädettävän lämpötilan ja kosteuden kanssa, varmista hyvä lämmönpoisto ja vältä ulostulon ylikuormitus.

Tuote Tekniset tiedot

Tuote	Yksikkö	Arvot			Huomautuksia
Spektrialue	nm	1528 ~ 1568
Lähtöteho	mW	10	20	50	Ei säädettävä
Tehon spektritiheys	dBm/nm	-6	-3	1
Spektrin tasaisuus	dB	≤2
Lähtöeristys	dB	≥35
Virran epävakaus	dB	≤±0,02 (15 min); ≤±0,05 (8 tuntia)			≤±0,5 %; ≤±1,2 %
PER	dB	≤0,2
Pigtail-kuitu	-	SMF-28			FC/APC
Ohjaustila	-	RS232 tai TTL
Tiedonsiirtoliittymä	-	PIN1-4: +5V/GND/TX/RX			ZH2.54-4PIN
Virtalähde	-	5VDC, <10W
Mitat	mm	50 (L) × 50 (S) × 15 (K)
Käyttölämpötila	℃	-5 ~ +55
Käyttökosteus	℃	0-70 %

Tuotteen ominaisuudet

● Ultra pieni koko 50 * 50 * 15 mm;

● Erittäin vakaa 10/20/50mW lähtöteho;

● Spektrin tasaisuus ≤2dB;

● Tukee RS232 / TTL-ohjausta helppoa integrointia varten.

1. Tuotesovellukset - C-kaistainen ASE Laajakaistavalolähteen mikromoduuli

● Optisten komponenttien testaus;

● Optisen viestinnän T&K;

● Kuituoptinen tunnistus.

Tuote Yksityiskohdat

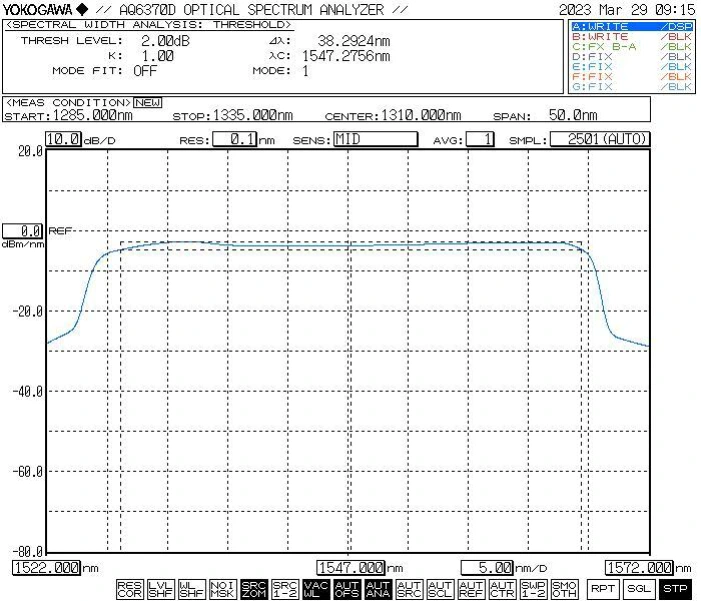

● Tyypillinen spektri

C-band ASE Broadband Light Source Micro-Module

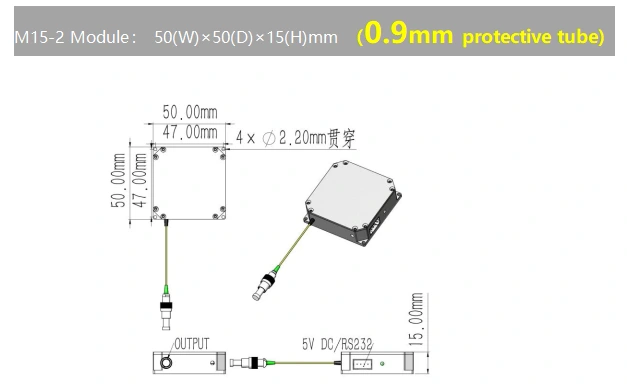

● Mitat (mm): mikromoduuli

C-band ASE Broadband Light Source Micro-Module

Toiminta Vaiheet

Step1.Unpacking

Tarkista ennen kokoamista, että kaikki tarvikkeet ovat täydellisiä.

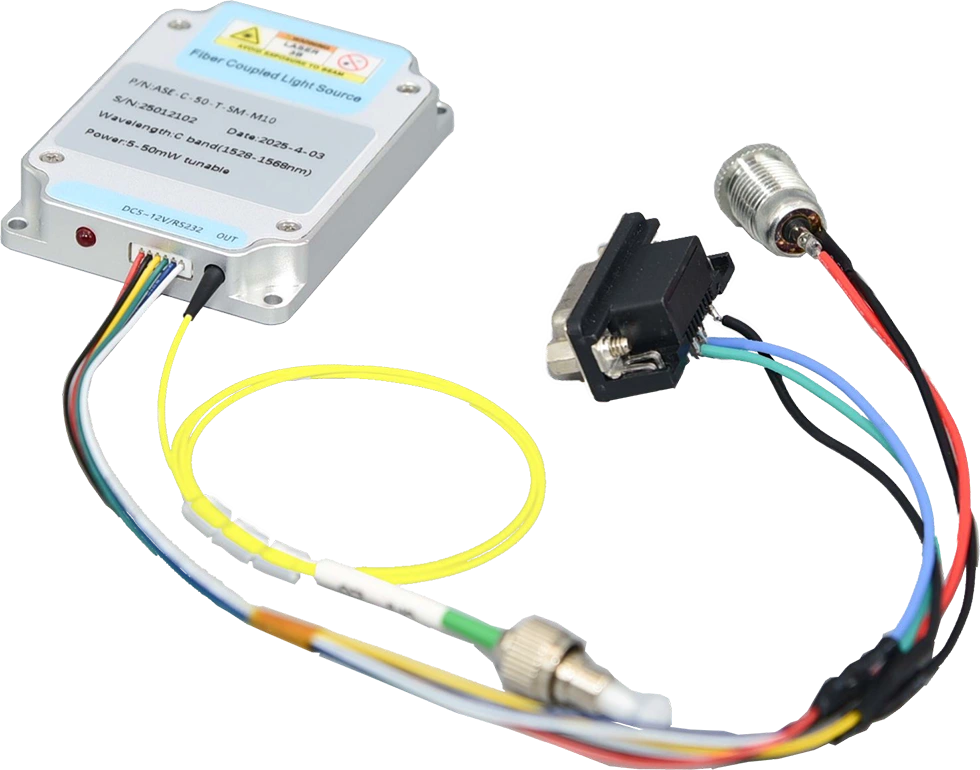

Vaihe 2. Liitä virta ja kuituliitin Johto

Kytke virtalähde päälle; liitä valonlähteen lähtöportti käyttämällä kuituliitosjohto.

C-band ASE Broadband Light Source Micro-Module

Vaihe 3. Aktivoi valolähde

Kytke valonlähteen virtalähde päälle. Huomautus: Tässä vaiheessa käyttövirta ja teho vastaavat isännän asettamia parametreja tietokone viimeisimmän sammutuksen aikana; jos säätöä tarvitaan, nämä asetuksia voidaan muokata ohjelmiston kautta. Varoitus: Se on ehdottomasti kielletty kytkeä tai irrottaa valokuituliittimet valonlähteen ollessa päällä aktiivinen.

Setp4. Sammuta

Irrota virtajohto käytön jälkeen.

Tilaus tietoja

Nimi

Aallonpituus

Lähtöteho

Kuitutyyppi

Ulottuvuus

ASE

-C

-XX

-MC

ASE valonlähde

C: C-kaista

10:10 mW

20:20 mW

50:50 mW

SM: SMF-28

MC: Moduuli

esim.: ASE-C-20-SM-MC

(Tilaustiedot: C-band ASE Broadband Light Source Micro-Module, 20mW lähtöteho, SM-kuidulla, mikromoduulipaketti).

Muita räätälöityjä vaatimuksia varten ota yhteyttä: sales06@boxoptronics.com

Datasheet

Tarjousehdot ja maksu

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee sen käyttöä EXW. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa toimituskulut etukäteen tuotteet.

(3) Muu

● Maksuehdot

PayPal ja T/T ovat saatavilla.

läpimenoaika

Tuotanto kestää noin 10 työpäivää. (Jos niitä on varastossa, toimitus on nopeampi.)

Kansainvälinen logistiikka voi viedä 3-5 työpäivää.

Käyttöohjeet ja Huolto

● Vältä toistuvaa kuituliittimien kytkemistä/irrottamista estääksesi pölyn kerääntyminen ja päätypinnan vauriot.

● Puhdista kuituliittimet nukkaamattomalla pyyhkeellä ja tarkista a kuidun päädyn ilmaisin ennen kytkentää. Liitä/irrota aina kuidut ilman virtaa päätypinnan palamisen välttämiseksi. Sulje käyttämättömät liittimet pölysuojuksilla.

● Säilytä laitetta kuivassa, kosteudettomassa ympäristössä.

2. Laadunvarmistus ja huoltopalvelu - C-kaistainen ASE Broadband Light Lähde Micro-Module

● Takuuaika:

Ilmainen korjaus tai vaihto ei-ihmisperäisiin vioihin 1 vuosi ostosta. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana ilmaiset korjaus- tai vaihtopalvelut tarjotaan tuotteen laatuongelmista johtuvien vikojen varalta. Kuitenkin Box Optronics pidättää oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavassa tapaukset takuuajan sisällä:

(1) Luonnollisten tekijöiden (esim. salama, pöly) aiheuttamat vahingot tai ympäristövaikutuksia.

(2) Toimintahäiriöt, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Inhimillisen erehdyksen aiheuttama ilmeinen fyysinen vahinko.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vauriot tai menetys kuljetuksen aikana.
