1064nm ASE-laajakaistavalolähde

Sisällysluettelo

1. Esittely 1064nm ASE-laajakaistavalolähde

2. Tekninen Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Tuotetiedot

6. Käyttövaiheet

7. Tilaustiedot

8. Tietolomake ja testilomake

9. Tarjousehdot ja maksu

10. Toimitusaika

11. Käyttöohjeet ja Huolto

12. Laadunvarmistus ja Huoltopalvelu

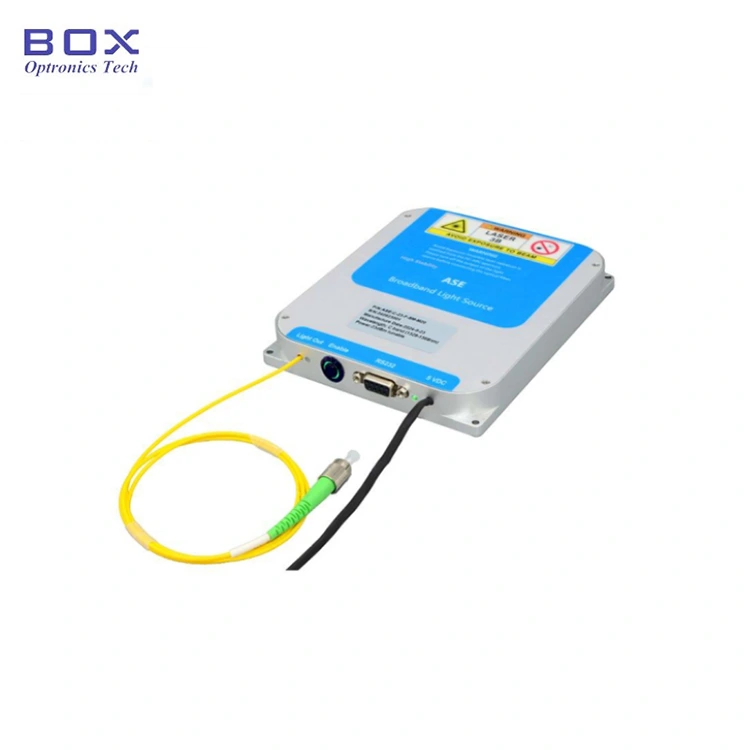

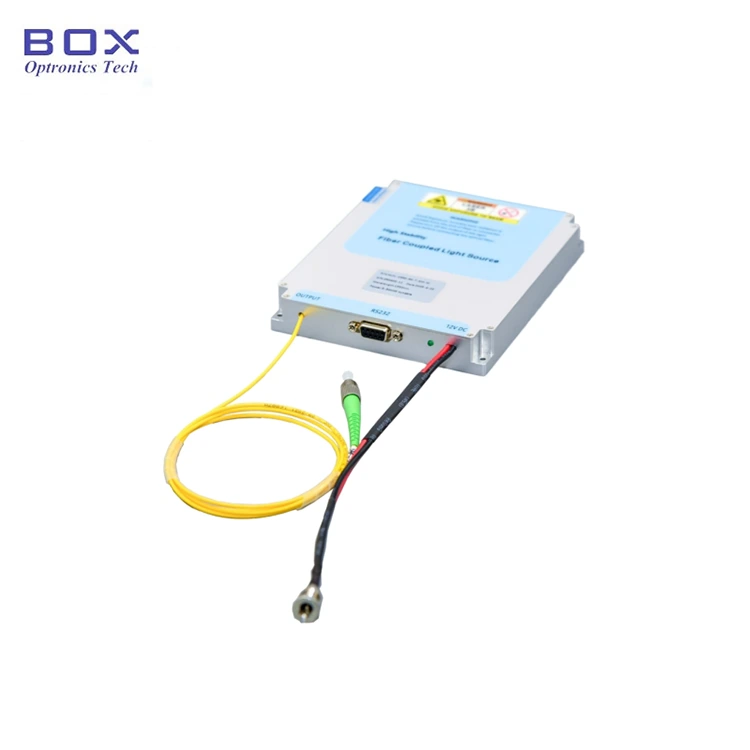

Tuotteen esittely

Tämä on 1064nm ASE-laajakaistavalolähde, joka perustuu ytterbium-seostetut kuitu- ja puolijohdepumppulaserit, 1040-1080nm spektri kattavuus ja 10/20/30/50/100/500/1000mW lähtöteho. Täydellinen sarja tarvikkeet mukana; mukana toimitettu käyttöopas. Se soveltuu valokuitulaitteiden testaukseen, FBG-ritilätuotantoon, lääketieteelliseen käyttöön kuvantaminen jne. Noudata varotoimia kosteutta, pölyä ja korroosiota vastaan; se tulee säilyttää kuivassa paikassa.

Tuotteen tekniset tiedot

Tuotteen ominaisuudet

● Spektri tasaisuus; 

● Lähtö teho on valinnainen ja säädettävä;

● Korkea vakaus lähtöteho;

● Moduuli/pöytätaso kaksi vaihtoehtoa viestintävalvonnalla helppoa integrointia varten.

Tuotesovellukset

● Fiber anturi;

● Lääketieteellinen kuvantaminen;

● Kuituoptinen laite testaus.

Tuote Yksityiskohdat

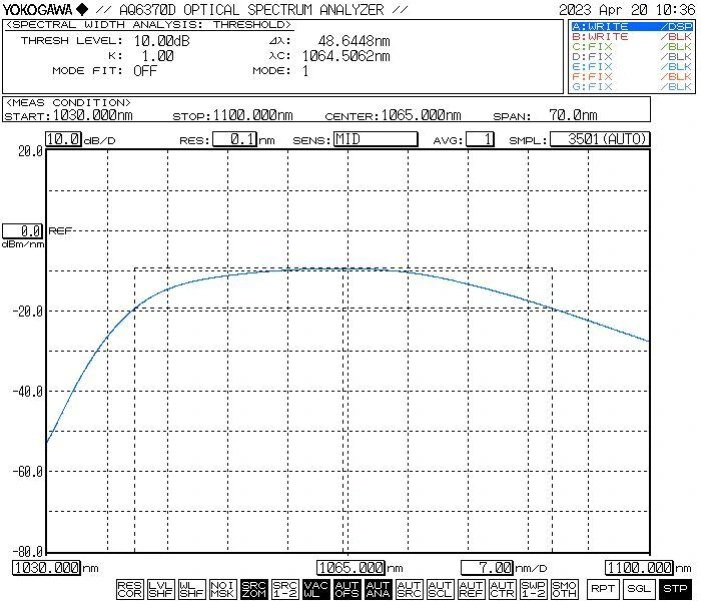

● Tyypillinen spektri

● Vakiovarusteet

Käyttövaiheet

Vaihe 1. Pakkauksen purkaminen ja kokoaminen: Ole hyvä tarkista, ovatko tarvikkeet täydellisiä

ennen kokoamista.

Vaihe 2. Kuitujumppien liittäminen: Avaa kuituliittimen tai laipan pölysuojus, tarkista kuidun päätypinta ja liitä kuitu tai liitä kuitu testattavaan laitteeseen tai tehomittariin sen jälkeen, kun on varmistettu, ettei saastumista tai vaurioita ole.

Vaihe 3. Virtalähteen liittäminen ja Sarjakaapeli: Liitä valonlähdemoduuli ja virtalähde; yhdistä valonlähdemoduuli ja tietokone USB-RS232-signaalikaapelilla. (Huomaa: Tietokoneen on ensin asennettava sarjaportin ohjain. Kuljettaja voi olla löytyy CD-ROM-levyltä tai hankittu Box Optronics -yhtiöltä.)

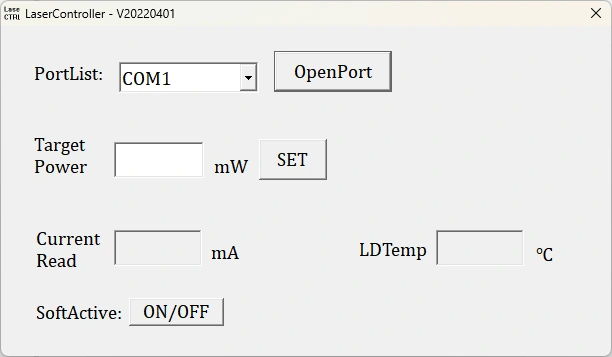

Setp4.Use: Avaa valonlähde aktivointi kytkin; valonlähteen tehon merkkivalo palaa ja on optinen lähtöteho. Tällä hetkellä käyttövirran ja optisen tehon arvo ovat isäntätietokoneen viimeisimmän sammutuksen yhteydessä asettamia parametreja. Ne voivat olla muokattu ja tallennettu isäntätietokoneen ohjelmistoon (vain malliversiolle säädettävällä teholla).

Vaihe 5. Napsauta käytön jälkeen sulkemispainiketta, katkaise virta ja irrota laite kuituliitäntä.

Tilaus tietoja

esim.: ASE-1064-10-SM-T-M20

(Tilaustiedot: 1064nm ASE Broadband Light Source, 10mW lähtö teho, tehosäädettävä, SM Hi1060 kuidulla, moduulipaketti).

Muita räätälöityjä vaatimuksia varten ota yhteyttä: sales06@boxoptronics.com

Tietolomake ja Testitaulukko

Datasheet

Testitaulukko

Tarjousehdot ja maksu

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee sen käyttöä EXW. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa toimituskulut etukäteen tuotteet.

(3) Muu

● Maksuehdot

PayPal ja T/T ovat saatavilla.

läpimenoaika

Tuotanto kestää noin 10-15 työpäivää. (Jos niitä on osa varastossa, toimitus on nopeampi.)

Kansainvälinen logistiikka voi viedä 3-5 työpäivää.

Käyttöohjeet ja Huolto

● Kuituoptiikkaa ei suositella kytkemään ja irrottamaan usein liitin lähtöpäässä. Tämä auttaa välttämään saastumisen pölyllä, joka voi lisää liitäntähäviötä tai aiheuttaa liittimen päätypinnan palamisen.

● Kun käynnistät, varmista ensin, että virtakytkin ja avainkytkin sammuvat ja kytke sitten virta. Kun sammutat, sammuta ensin avain kytkin; kun tilan merkkivalo sammuu, irrota virta. Tee Älä katkaise virtaa suoraan valonlähteen toimiessa.

● ASE-laajakaistavalonlähdemalleille, joiden lähtöteho on pienempi yli 200 mW, lähtökuituliitin voidaan kytkeä muuhun yksimuotoiseen kuitulaitteet irrotettavan adapterin (kuitulaipan) kautta. Kuitenkin, jos pääty kasvot kuituliitin on saastunut, se on erittäin herkkä palovammolle kun laser on aktivoitu – vaikka laserteho olisi hyvin pieni. Siksi Ennen kuin liität kuituliittimen, sinun on käytettävä erikoiskuitua puhdistustyökalut päätypinnan perusteelliseen puhdistamiseen. Käytä lisäksi kuitua päätytarkastaja tutkia pinta huolellisesti ja varmistaa, että se on kokonaan pölytön ja epäpuhtaudet ennen kuin muodostat yhteyden kuidun kautta laippa. Kuituliittimen puhdistuksen, tarkastuksen ja kytkemisen aikana sinun on varmistettava, että valonlähde on deaktivoitu; alle nro olosuhteissa, jos nämä toiminnot suoritetaan valonlähteen ollessa päällä säteilee valoa. Kun käyttö on valmis ja liitin on irrotettu muista kuitukomponenteista on kuituliitin välittömästi peitettävä suojaavalla pölysuojalla.

● Laajakaistaiset ASE-valonlähdemallit, joiden lähtöteho on 200 mW tai korkeammalla voi olla FC/APC-liittimellä päätetty ulostulonauha. Tämä liitin on kuitenkin tarkoitettu ainoastaan käyttäjän käynnistämään lähtötehoon valvontaan (kytkemällä optiseen tehomittariin) tai liitäntään FC-päätteinen kuitukollimaattori, joka ohjaa lasertuloksen vapaaseen tilaan. Se On erittäin suositeltavaa olla käyttämättä laippasovitinta tämän liittämiseen suoraan liitin muiden käyttäjien omistamien kuitujen tai laitteiden letkuihin; tekemällä niin sisältää merkittävän riskin vahingoittaa sekä kuituliitintä että kuituliitintä itse vahvistinyksikkö. Jos tarvitaan yhteenliittämistä muiden kuitujen kanssa, se on on suositeltavaa käyttää fuusioliitosta; lisäksi varmistettava, että tyypit yhdistettävät kuidut ovat keskenään yhteensopivia.

● Säilytä laitetta kuivassa, kosteudettomassa ympäristössä.

Laadunvarmistus ja Huoltopalvelu

● Takuuaika:

Ilmainen korjaus tai vaihto ei-ihmisperäisiin vioihin 1 vuosi ostosta. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana ilmaiset korjaus- tai vaihtopalvelut tarjotaan tuotteen laatuongelmista johtuvien vikojen varalta. Kuitenkin Box Optronics pidättää oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavassa tapaukset takuuajan sisällä:

(1) Luonnollisten tekijöiden (esim. salama, pöly) aiheuttamat vahingot tai ympäristövaikutuksia.

(2) Toimintahäiriöt, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Inhimillisen erehdyksen aiheuttama ilmeinen fyysinen vahinko.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vauriot tai menetys kuljetuksen aikana.
