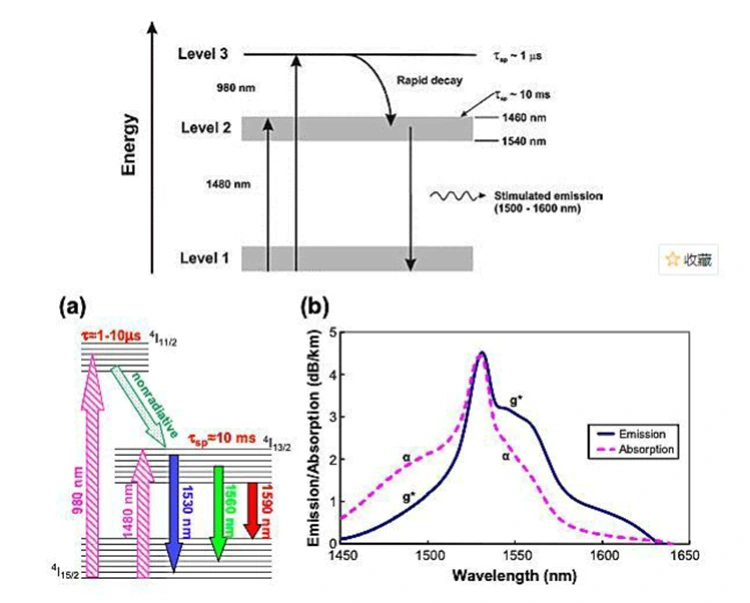

● Energiaa ruiskutetaan erbium-seostettuun kuituun käyttämällä 980 nm tai 1480 nm:n pumppulähteitä, mikä herättää perustilan erbium-ioneja (Er³⁺) korkeammalle energiatasolle; nämä ionit rentoutuvat sitten nopeasti metastabiiliin tilaan saavuttaen siten populaation inversion.
● Kun 1550 nm:n signaalivalo kulkee erbium-seostetun kuidun läpi, se laukaisee stimuloidun emissioprosessin; tämä saa metastabiilit erbium-ionit (Er3⁺) siirtymään takaisin perustilaan vapauttaen koherentteja fotoneja, jotka ovat identtisiä signaalivalon kanssa, jolloin saavutetaan signaalitehon eksponentiaalinen vahvistus (pienen signaalin järjestelmässä).
● Käyttämällä erbium-ytterbium-seostettuja kuituja yhdistettynä monimuotoiseen pumppuyhdistelmätekniikkaan, kyllästettyä lähtötehoa voidaan parantaa merkittävästi (saavuttaa useiden wattien tehotasot), mikä täyttää erittäin pitkän matkan merenalaisten kaapelien, suuritehoisten CATV-järjestelmien ja suuritiheyksisten lähetysskenaarioiden vaatimukset.
|

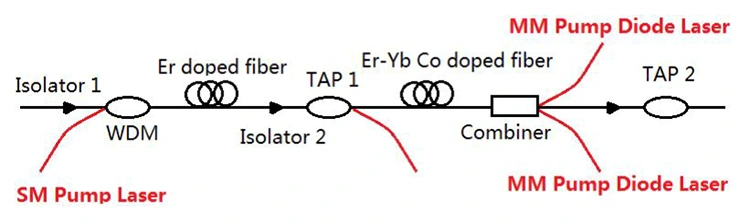

Komponentti |
Kuvaus |
|
Optinen eristin |
Johtaa optisia signaaleja yhteen suuntaan, estää heijastuneen valon aiheuttamasta itsevärähtelyä ja suojaa pumpun lähteen ja signaalilinkin vakautta. |
|
WDM-liitin |
Yhdistää tehokkaasti yksimuotoisen (SM) 980/1480 nm pumppuvalon ja 1550 nm signaalivalon erbium-seostettuun kuituun samanaikaisesti energian ja signaalin siirtoon. |
|
Er-seostettu kuitu |
Ydinvahvistusväline, joka vahvistaa optisia signaaleja erbium-ionien energiatason muutoksen kautta, mikä määrittää perusvahvistuksen ja kohinan suorituskyvyn. |
|
TAP Splitter |
Napauttaa osaa optisesta signaalista reaaliajassa tehonvalvontaa varten vaikuttamatta päälinkkiin, mikä mahdollistaa järjestelmän tilan visualisoinnin. |
|
Er-Yb-seostettu kuitu |
Parantaa pumpun absorptiotehokkuutta ja kylläistä lähtötehoa, sopii suuritehoisiin ja pitkän matkan vahvistussovelluksiin. |
|
Yhdistelmä |
Yhdistää monimuotoisen (MM) pumppuvalon esivahvistetulla merkkivalolla tehokkaan pumpun ruiskutuksen toteuttamiseksi ja vaiheen jälkeisen vahvistuksen parantamiseksi; käytetään laajalti suuritehoisissa EYDFA-malleissa. |
|
PumpLaserSource |
Tarjoaa viritysenergian aallonpituudella 980 nm / 1480 nm: • 980 nm:n pumppu: hiljainen, korkea hyötysuhde, sopii keskipitkän ja lyhyen matkan sovelluksiin • 1480 nm:n pumppu: suurempi kyllästysteho, sopii erittäin pitkän matkan ja merenalaisen kaapelin sovelluksiin • Monimuotoinen pumppu: sopii suuritehoisiin vahvistusvaatimuksiin |
980nm TEC-jäähdytetty pumppulaserdiodi
980 nm:n pumppudiodilasermoduuli sisäänrakennetuilla käyttöpiireillä
C-kaistainen Erbium-seostettu Fiber Booster -vahvistin
Q1: Mitkä ovat 980 nm:n ja 1480 nm:n pumppauksen edut?
A1: 980 nm:n pumppauksen edut: korkea pumpun muunnostehokkuus ja matalampi melutaso. Se on yleisin valinta pieni- ja keskitehoisille EDFA:ille, joita käytetään laajalti pääkaupunkiseudun verkoissa, liityntäverkoissa ja joissakin datakeskusten yhteenliittämisskenaarioissa.
1480 nm pumppauksen edut: korkeampi pumpun kvanttihyötysuhde ja suurempi yhden laitteen lähtöteho, mikä parantaa merkittävästi kyllästettyä lähtötehoa. Se on ydinpumppausratkaisu suuritehoisille EDFA:ille, ja se soveltuu erityisesti ultrapitkien runkoverkkojen, merenalaisten optisten kaapeleiden ja suurikapasiteettisten pitkän matkan lähetysskenaarioihin.
Q2: Mitä eroa on yksimuotoisen ja monimuotoisen EDFA:n välillä?
A2: Kaikki alan yleiset EDFA:t ovat yksimuotoisia EDFA:ita; ei ole kaupallisesti kannattavia monimuotoisia EDFA-tuotteita. Yksimuotoiset EDFA:t on suunniteltu erityisesti yksimuotokuitujärjestelmiin, ja ne vastaavat yksimuotokuitujen vähähäviöisiä ominaisuuksia. Niitä käytetään pääasiassa pitkän matkan optiseen siirtoon ja ne toimivat ydinkomponentteina tietoliikenteessä ja pitkän matkan datakeskusten siirrossa. Monimuotokuitu soveltuu vain noin 100 metrin lyhyen matkan siirtoon, jossa on suuri lähetyshäviö ja monitiehajautus. Vahvistuksen kompensoimiseksi lyhyen matkan skenaarioissa suositaan pieniä puolijohdeoptisia vahvistimia (SOA) EDFA:n sijasta.
Q3: Vaikuttaako aallonpituusalue EDFA:n suorituskykyyn?
A3: Kyllä, aallonpituus vaikuttaa EDFA:n suorituskykyyn. EDFA:t toimivat pääasiassa C- ja L-kaistalla, joiden keskipiste on noin 1550 nm. Suunnitellun alueen sisällä ne tarjoavat tasaisen vahvistuksen ja alhaisen melun; alueen ulkopuolella vahvistus pienenee ja kohina lisääntyy. Varmistaaksesi EDFA-suorituskyvyn, varmista, että vahvistimen aallonpituusalue vastaa järjestelmävaatimuksia.
-
