1457nm Raman Pump Laserlähde

Sisällysluettelo

1. Esittely 1457nm Raman Pump Laserlähde

2. Tekninen Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Vakiovarusteet

6. Turvallisen käytön opas

7. Tilaustiedot

8. Tietolomake ja testilomake

9. Tarjousehdot ja maksu

10. Toimitusaika

11. Käyttöohjeet ja Huolto

12. Laadunvarmistus ja Huoltopalvelu

Tuotteen esittely

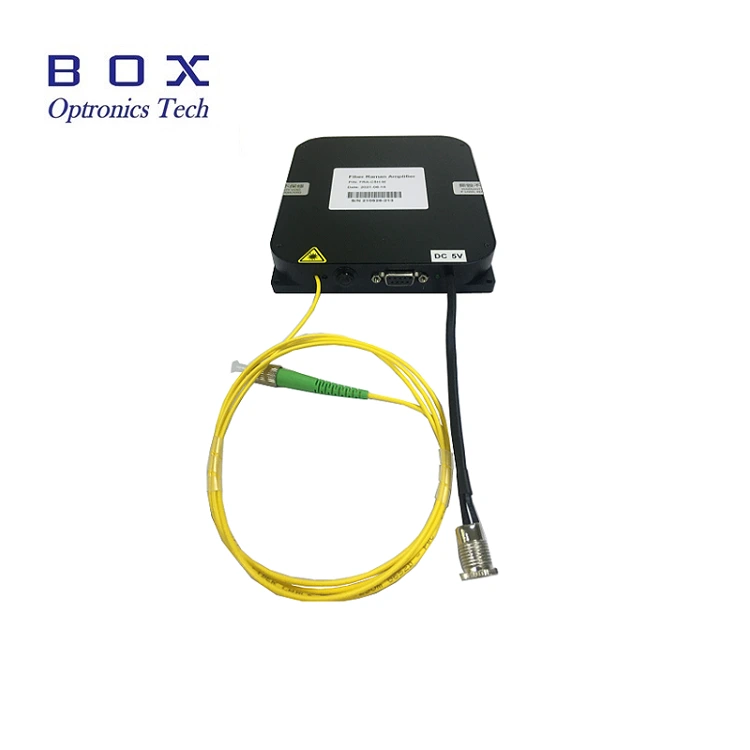

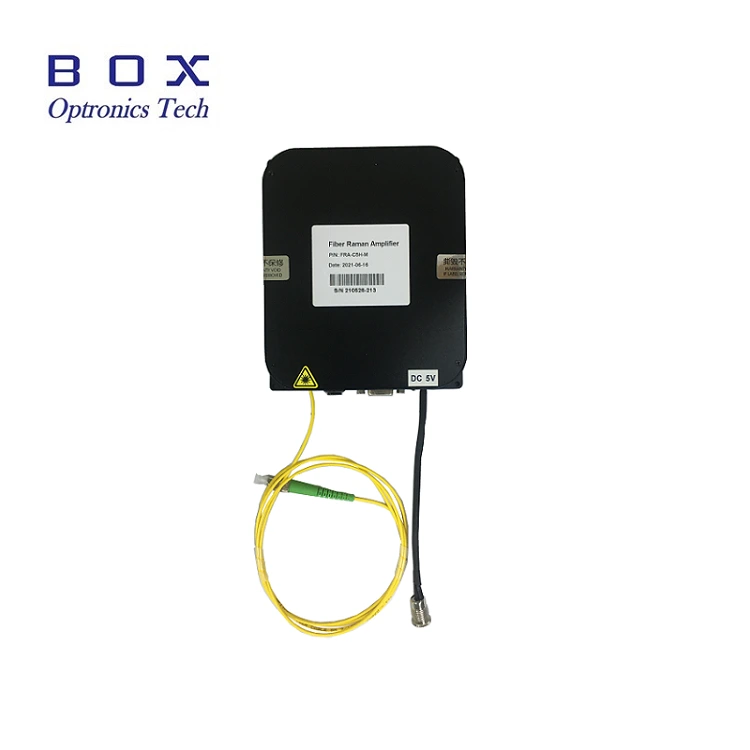

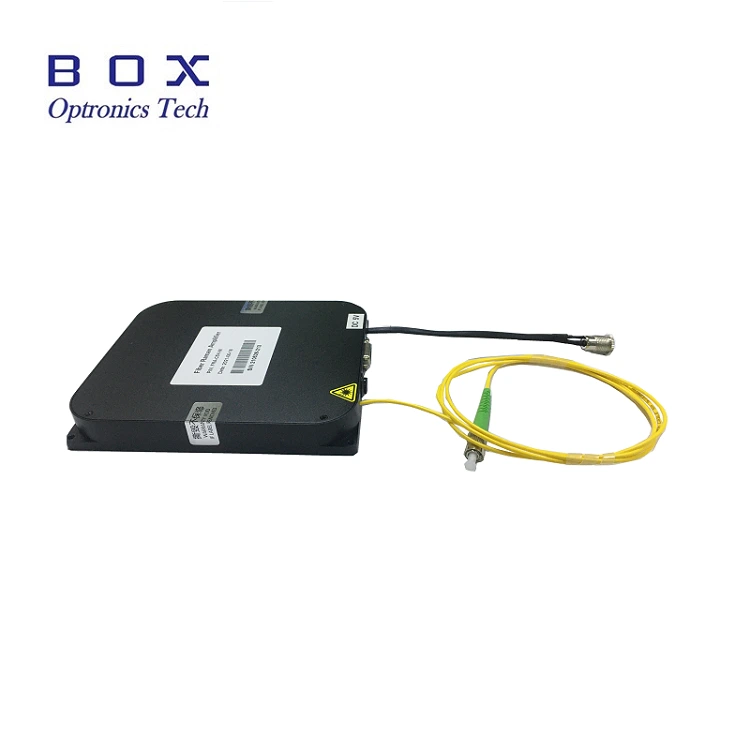

Tämä on 1457nm Raman Pump Laser Source kuidulla Bragg-ritilä, joka on suunniteltu Raman-kuituvahvistimelle ja Er-seostetulle kuituvahvistimelle, ammattimaisesti suunniteltu käyttöpiiri ja TEC-ohjaus varmistavat turvallisuuden laserin toiminta, vakaa lähtöteho ja spektri. Se voidaan tarjota pöytäkoneessa tai modulaarisessa paketissa, jossa on RS-485-tiedonsiirtoliitäntä ja valvontaohjelmistot järjestelmän integrointiin. 400mW korkea lähtöteho. Ole hyvä ja käytä nimellisjännitteellä, ohjauslämpötilalla ja kosteudella varmistavat hyvän lämmön hajoamista, vältä tuotannon ylikuormitusta ja kontaminaatiota.

Tuote Tekniset tiedot

Tuotteen ominaisuudet

● 400mW Korkea lähtöteho;

● Tehoa ja spektrinen stabiilisuus;

● DB9 Naaraskommunikaatio (RS485) helpottaa integrointia.

 Tuotesovellukset

● Raman kuitua vahvistin;

● EDFA Er-pudotettu kuituvahvistin.

Tuote Yksityiskohdat

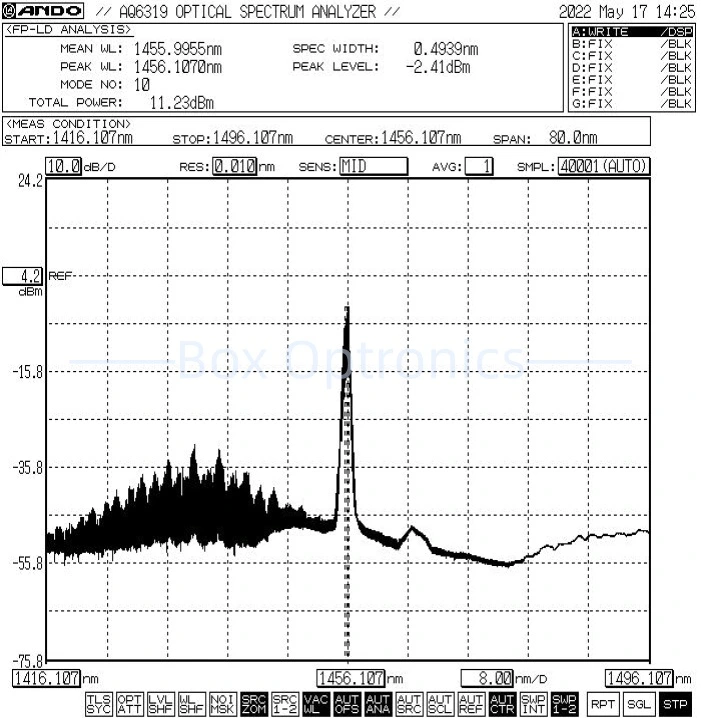

● Tyypillinen spektri: 1457 nm, +/-1 toleranssi.

● Vakiovarusteet

Toiminta Vaiheet

Vaihe 1. Pakkauksen purkaminen: Tarkista ennen kokoamista ovatko kaikki lisävarusteet täydellisiä, mukaan lukien Pump Laser -lähdemoduuli, USB datakaapeli, virtalähde, testiraportti jne.

Vaihe 2. Virtalähde: Kytketty tasavirtaan hakkuriteholähde tai säädelty teholähde, joka vastaa niiden tehoa toimitusvaatimukset. Käytä vain alkuperäistä vastaavaa virtalähdettä (DC5V tai DC12V). Väärät virtalähteet voivat vahingoittaa valonlähdettä. (Virtalähde toimitetaan paikallisten jännitestandardien mukaisesti.)

Vaihe 3. Lähtökuidun liittäminen: Avaa kuituliittimen tai laipan pölysuojus, tarkista kuidun päätypinta ja liitä kuitu tai liitä kuitu testattavaan laitteeseen tai tehomittariin sen jälkeen, kun on varmistettu, ettei saastumista tai vahinkoa ole.

Setp4.Yhdistä isäntätietokoneeseen: Käytä USB-RS485 DB9 -datakaapeli 1457nm Raman Pump Laser -lähteen ja tietokone; tietokoneen on ensin asennettava erillinen sarjaporttiohjain tunnista USB-RS485-sarjaportin datakaapeli, muuten isäntätietokone ohjelmistoa ja valonlähdemoduulia ei voi liittää oikein ja tiedotettu. Kysy Box Optronicsilta kuljettaja.

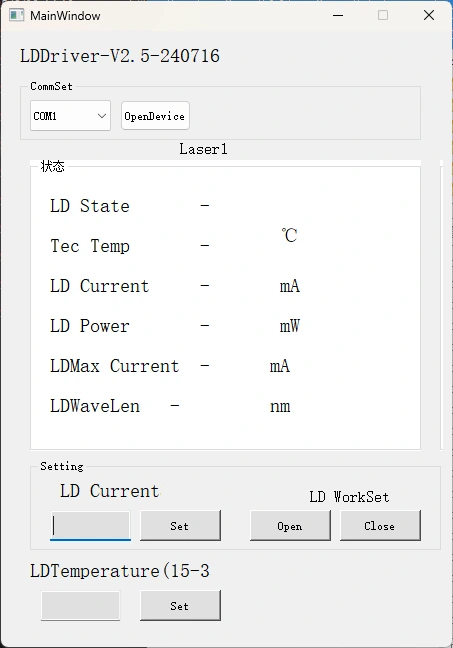

Vaihe 5.Ohjausohjelmisto: Box Optronics tarjoaa sarjakomennon tai PC-ohjelmiston ohjaa 1457nm Raman Pump Laserin LD-virtaa ja LD-lämpötilaa lähde. Valitse oikea portti, aseta virta ja lämpötila ja napsauta sitten avauspainike. (Voit välttää vauriot lisäämällä käyttövirtaa hitaasti alkutoiminto. Älä käytä täyttä virtaa heti.)

Vaihe 6. Napsauta käytön jälkeen sulkemispainiketta, katkaise virta ja irrota laite kuituliitäntä.

Tilaus tietoja

esim.: BSLD-1457-4HSM-FA-M

(Tilaustiedot: 1457nm Raman Pump Laser Source, 400mW lähtö teho, SMF-28e kuidulla, FC/APC-liitin, moduulipaketti).

Muita räätälöityjä vaatimuksia varten ota yhteyttä: sales06@boxoptronics.com

Tietolomake ja testilomake

Datasheet

Testitaulukko

Tarjousehdot ja maksu

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee sen käyttöä EXW. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa toimituskulut etukäteen tuotteet.

● Maksuehdot

PayPal ja T/T ovat saatavilla.

läpimenoaika

Tuotanto kestää noin 10-15 työpäivää. (Jos niitä on osa varastossa, toimitus on nopeampi.)

Kansainvälinen logistiikka voi viedä 3-5 työpäivää.

Käyttöohjeet ja Huolto

● Kuituoptiikan asentamista tai poistamista ei suositella usein liittimet sekä tulo- että lähtöpäässä pölyn estämiseksi kontaminaatiota – mikä voi johtaa lisääntyneeseen sisäänvientihäviöön – tai palovammaan kuituliittimen päätypinnat.

● Puhdista kuituliittimet nukkaamattomalla pyyhkeellä ja tarkista a kuidun päädyn ilmaisin ennen kytkentää. Liitä/irrota aina kuidut ilman virtaa päätypinnan palamisen välttämiseksi. Kuituoptisten liittimien tulee olla peitetty pölysuojuksilla.

● Jos lähtökuitu on kytkettävä toiseen kuituun, se on fuusioliittimen käyttöä suositellaan.

● Noudata varotoimia kosteutta, pölyä ja korroosiota vastaan. tallentaa kuivassa paikassa.

Laadunvarmistus ja Huoltopalvelu

● Takuuaika:

Ilmainen korjaus tai vaihto ei-ihmisperäisiin vioihin 1 vuosi ostosta. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana ilmaiset korjaus- tai vaihtopalvelut tarjotaan tuotteen laatuongelmista johtuvien vikojen varalta. Kuitenkin Box Optronics pidättää oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavassa tapaukset takuuajan sisällä:

(1) Luonnollisten tekijöiden (esim. salama, pöly) aiheuttamat vahingot tai ympäristövaikutuksia.

(2) Toimintahäiriöt, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Inhimillisen erehdyksen aiheuttama ilmeinen fyysinen vahinko.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vauriot tai menetys kuljetuksen aikana.
