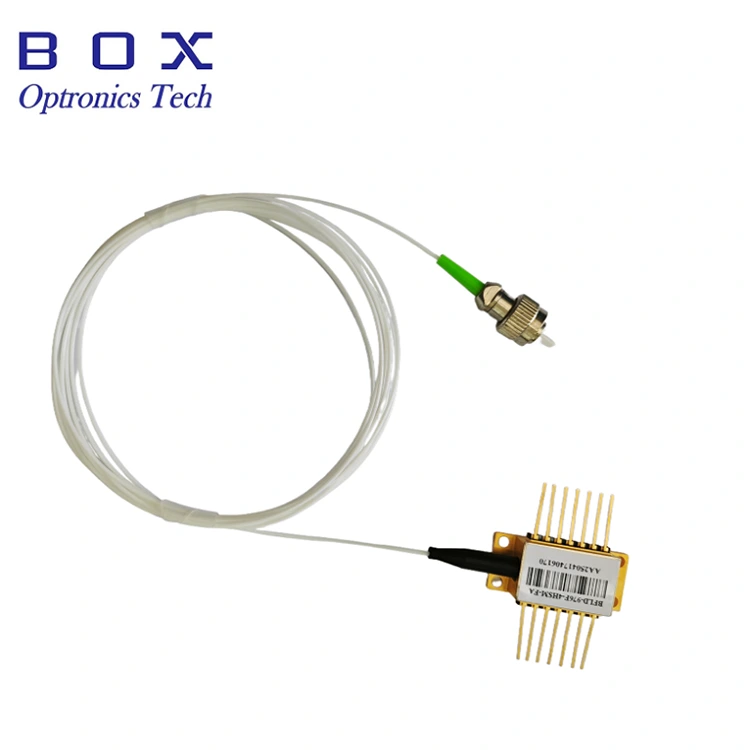

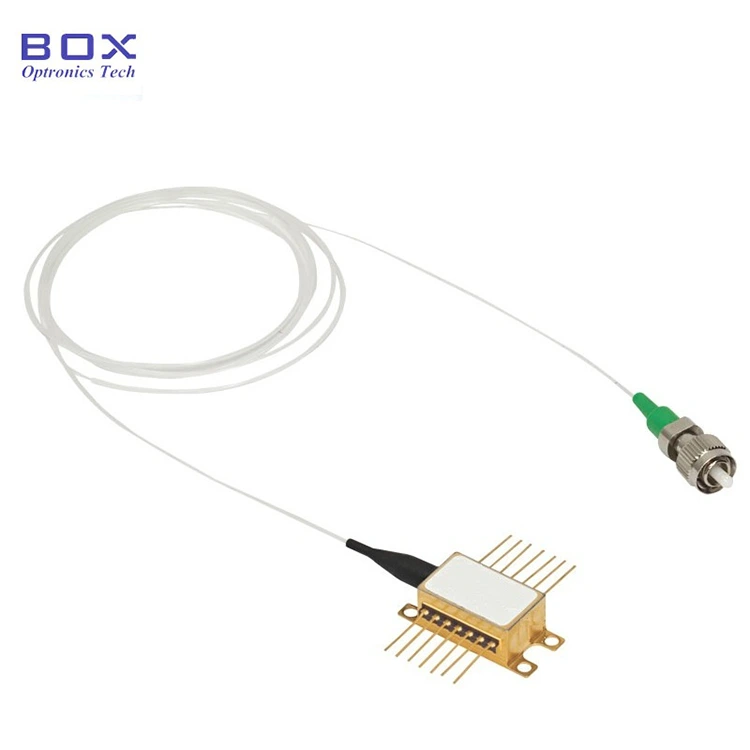

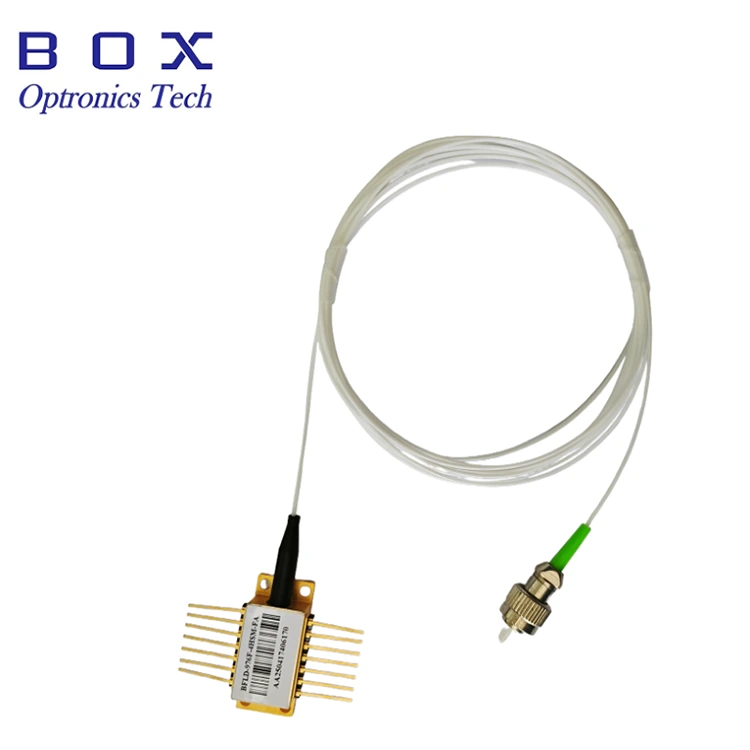

980 nm:n TEC-jäähdytetty pumppulaserdiodi on korkean suorituskyvyn optoelektroninen komponentti optiseen tietoliikenteeseen, kuituvahvistimiin ja laserpumppaukseen. Sisäänrakennettu TEC-jäähdytys takaa vakaan tehon. Keskiaallonpituudet ovat 974 nm tai 976 nm, valinnainen. 14-pinninen perhospaketti. Lähtöteho 200mW/400mW/600mW. Pigmentoitu SM- tai PM-kuidulla. 12 kuukauden takuu. Tämä laite on herkkä staattiselle sähkölle. Laitteen antistaattisia suojatoimenpiteitä on noudatettava tarkasti.
|
Parametri |
Symboli |
Min. |
Typ. |
Max. |
Yksikkö |
Huomautuksia |
|
LD Kynnysvirta |
ITH |
|
45 |
80 |
mA |
CW |
|
Lähtöteho |
PF |
|
|
600 |
mW |
Jos(BOL)<900mA |
|
LD Eteenpäin virta |
JOS |
|
|
1200 |
mA |
PF = Nimellisteho |
|
Kink vapaa teho |
PKINK |
450 |
|
|
mW |
>=1,2*Nimellisteho |
|
Kierros vapaa virta |
IKINK |
>=1,2*Jos(BOL) |
mA |
[1] |
||
|
LD Eteenpäin jännite |
VF |
|
|
2.5 |
V |
PF = Nimellisteho |
|
Keskiaallonpituus |
λC |
973 |
974 |
975 |
nm |
Huippu, PF = Nimellisteho |
|
975 |
976 |
977 |
nm |
Huippu |
||
|
Huippuaallonpituuden kääntyminen |
△λp/△Tamb |
|
|
0.02 |
nm/℃ |
T: FBG Temp. |
|
Spektrin leveys |
△λ |
|
|
2 |
nm |
RMS@-13dB |
|
Spektrin vakaus |
|
-0,5 |
|
0.5 |
nm |
PF = Nimellisteho, t = 60 s |
|
Tarkkaile reagointikykyä |
IM/PF |
|
1 |
20 |
uA/mW |
VPD = 5 V, PF = Nimellisteho |
|
Tarkkaile vasteen vakautta |
|
|
|
20 % |
|
@Kaikki Käyttölämpötila |
|
Valvo pimeää virtaa |
ID |
|
|
50 |
nA |
VPD = 5V |
|
TEC-virta |
ITEC |
|
|
2 |
A |
TCASE = 75 ℃ |
|
TEC-jännite |
VTEC |
|
|
3.5 |
V |
TCASE = 75 ℃ |
|
TEC-moduulin virrankulutus |
P |
|
|
5 |
W |
TCASE = 75 ℃ |
|
Tehon vakaus > 20mW 10-20mW 3,5-10mW |
|
|
|
0.2 0.5 1 |
dBm |
Huipusta huippuun, t = 60 s, DC - 50 kHz näytteenotto, TC=25℃ |
|
Seurantavirhe |
TE |
-0,5 |
|
0.5 |
dB |
TC=-5 ~ 75 ℃, viitataan [2] |
|
Termistorin vastus |
RTH |
9.5 |
10 |
10.5 |
Kohm |
TSTG = 25 ℃ |
|
Termistori B vakio |
BTH |
|
3900 |
|
k |
TSTG = 25 ℃ |
Taitumaton käyttöteho jopa 600mW.
SM-kuitu ja PM-kuitu ovat valinnaisia.
Fiber Bragg -ritilän stabilointi.
Integroitu TEC-jäähdytin, termistori ja monitoridiodi.
Kuituvahvistimen pumppaus.
Tunnistus & mittaus.
CATV-lähetys.
DWDM-järjestelmät.
Femtosekuntijärjestelmät.

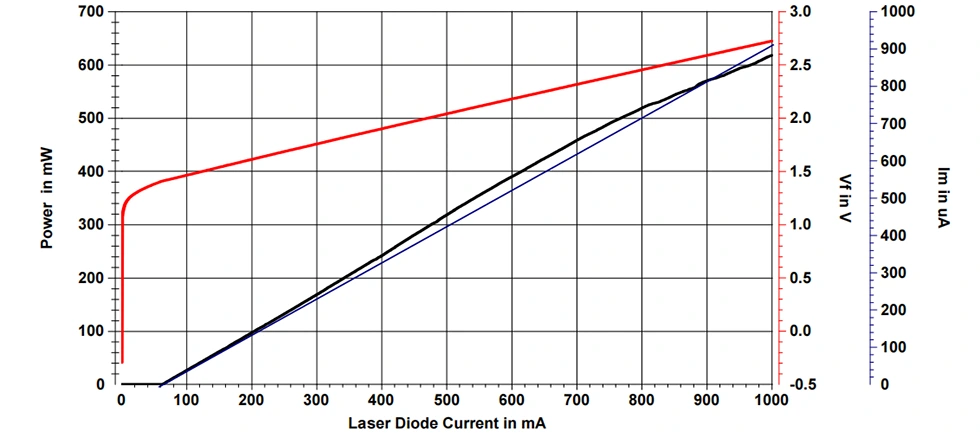

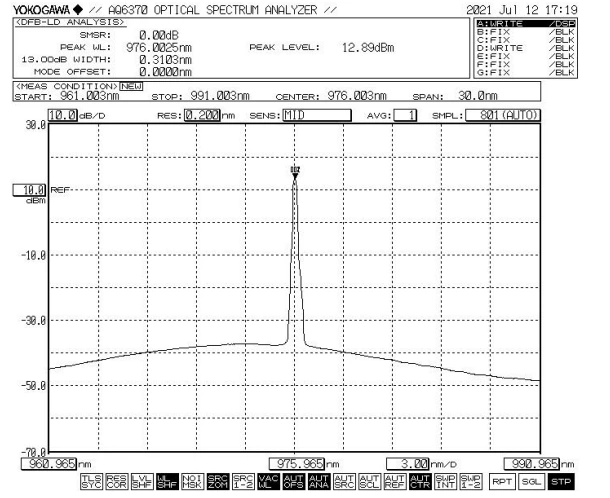

Tyypillinen spektri ja PIV: 976 nm, WL-toleranssi +/-1 nm, 600 mW

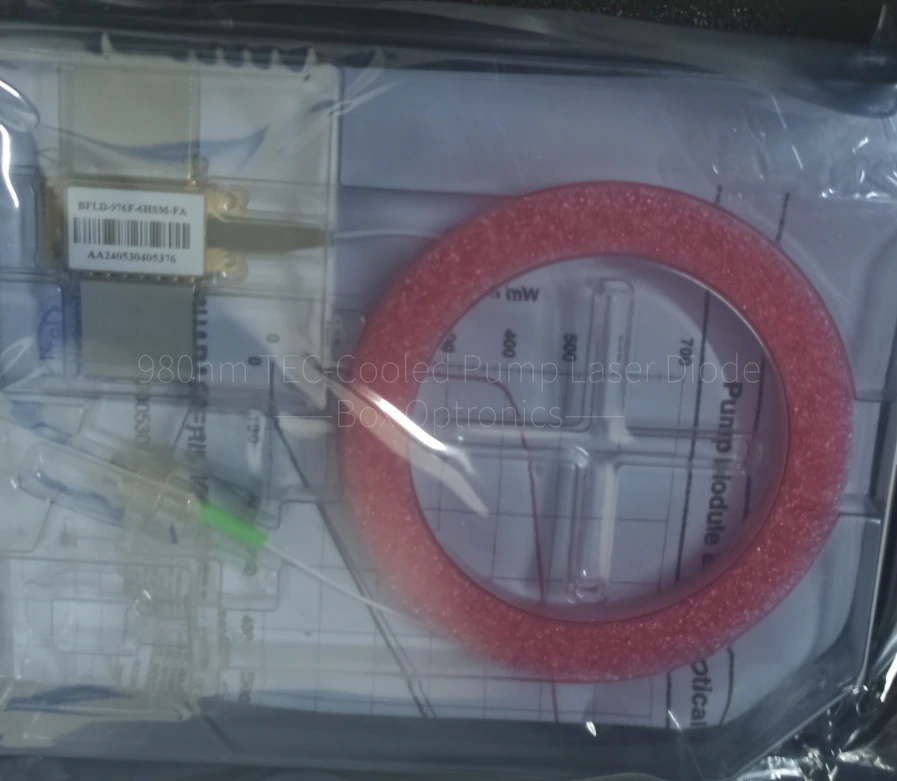

Esimerkki pakkaus
|
|
Tarvikkeet |
Määrä |
|
1 |
980nm TEC-jäähdytetty pumppulaserdiodi |
1 |
|
2 |
Tuotetestiraportti |
1 |
*Erillinen laite; ei sisäänrakennettua ajuria (ulkoinen ohjain valinnainen).
|
Nimi |
Aallonpituus |
FBG |
Lähtöteho |
Kuitutyyppi |
Liitin |
Suojaputki |
|
BFLD |
-XXX |
X |
-XX |
XX |
-XX |
X |
|
980nm pumppulaser |
974:974 nm 976: 976 nm |
F: Kanssa |
2H: 200 mW 4H: 400 mW 6H: 600 mW ... muu |
SM: Yksitila PM: Polarisaatio säilyy
|
N: Nolla FA: FC/APC SA: SC/APC muu |
0: Paljas kuitu 1:900um Löysä putki |
esim.: BFLD-976F-6HSM-N0
(Tilaustiedot: 980nm TEC-jäähdytetty pumppulaserdiodi, perhospaketti, 976nm, FBG:llä, 600mW lähtöteho, SM-kuitu, ilman liitintä, paljas kuitu).
Muita räätälöityjä vaatimuksia varten ota yhteyttä: sales06@boxoptronics.com
Tarjousehdot
(1) EXW:
Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee EXW:n käyttöä. Toimitamme tilisi kautta; emme veloita toimituskuluja.
(2) DAP:
Jos sinulla ei ole tiliä, maksa tuotteiden toimituskulut etukäteen.
PayPal ja T/T ovat saatavilla.
Tuotanto kestää noin 10 työpäivää. (Jos niitä on varastossa, ne toimitetaan nopeammin.)
Kansainvälinen logistiikka voi viedä 3-5 työpäivää.
Toimiessaan tämä laite lähettää korkean intensiteetin lasersäteen; älä katso suoraan kuidun päätypintaan, sillä se voi aiheuttaa silmävamman.
Tämä laite on sähköstaattiselle sähkölle herkkä; siksi antistaattisia suojatoimenpiteitä on noudatettava tarkasti pakkaamisen, kuljetuksen ja käytön aikana. Lisäksi on ryhdyttävä varotoimiin virransyötön ylikuormituksen estämiseksi, sillä sen laiminlyönti voi johtaa laitteen pysyvään vaurioitumiseen (esim. laitteen asianmukaisen maadoituksen varmistaminen ja antistaattisen rannehihnan käyttäminen).
Optiset kuidut ovat hauraita; älä käytä kuitua laitteen vetämiseen. Kun asetat laitetta paikalleen tai poistat sen kannasta, älä paina tai vedä laitteen kotelon takaosassa olevaa holkkia. Varmista liittimillä varustetuissa laitteissa, että sekä laite että kuituliitin nostetaan samanaikaisesti asennuksen tai irrotuksen aikana.
Jos tapit vaativat juottamista, juotoslämpötila ei saa ylittää 260°C ja juotosaika enintään 10 sekuntia. Erityistä huomiota tulee kiinnittää seuraaviin seikkoihin: juottamisen aikana laitteen tulee olla jännitteettömässä tilassa ja juottimen tulee olla kunnolla maadoitettu.
Ennen kuin käynnistät kaikki komponentit, aktivoi ensin jäähdytin ja jatka sitten vaiheittaisilla käynnistysvaiheilla estääksesi sirun ylikuumenemisen ja ylikuormituksen.
Takuuaika:
Ilmainen korjaus tai vaihto muusta kuin ihmisperäisestä viasta 1 vuoden sisällä ostopäivästä. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.
Ilmaisen takuun poikkeukset:
Ilmaisen takuun aikana tarjotaan ilmaiset korjaus- tai vaihtopalvelut tuotteen laatuongelmista johtuviin vioihin. Box Optronics pidättää kuitenkin oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavissa tapauksissa takuuaikana:
(1) Luonnollisten tekijöiden (esim. salama, pöly) tai ympäristövaikutusten aiheuttamat vahingot.
(2) Toimintahäiriöt, jotka johtuvat käyttäjän virheellisestä käytöstä.
(3) Selvä fyysinen vahinko, joka johtuu inhimillisestä virheestä.
(4) Luvaton purkaminen, muuttaminen tai korjaus.
(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.
(6) Vauriot tai menetys kuljetuksen aikana.

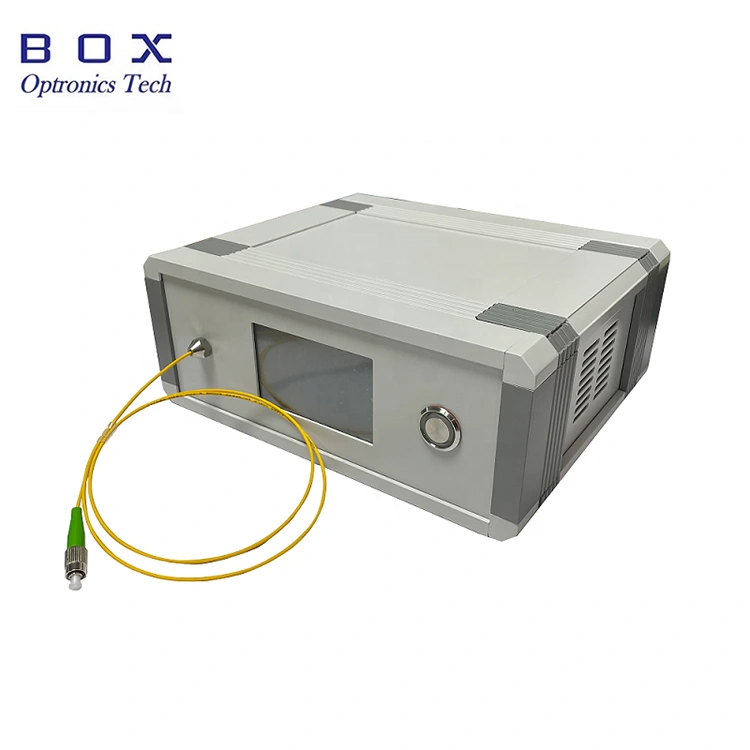

Saatavana työpöytäpakkauksessa, jossa on kosketusnäyttö; säteilee valoa heti virran kytkemisen jälkeen.
