974nm 976nm Pump Laser Source -pöytätasopaketti kosketusnäytöllä

Sisällysluettelo

1. Esittely 974nm 976nm Pump Laser Source -pöytätasopaketti kosketusnäytöllä

2. Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Vakiovarusteet

6. Turvallisen käytön opas

7. Tilaustiedot

8. Tietolomake ja testilomake

9. Tarjousehdot ja maksu

10. Toimitusaika

11. Käyttöohjeet ja Huolto

12. Laadunvarmistus ja Huoltopalvelu

Tuotteen esittely

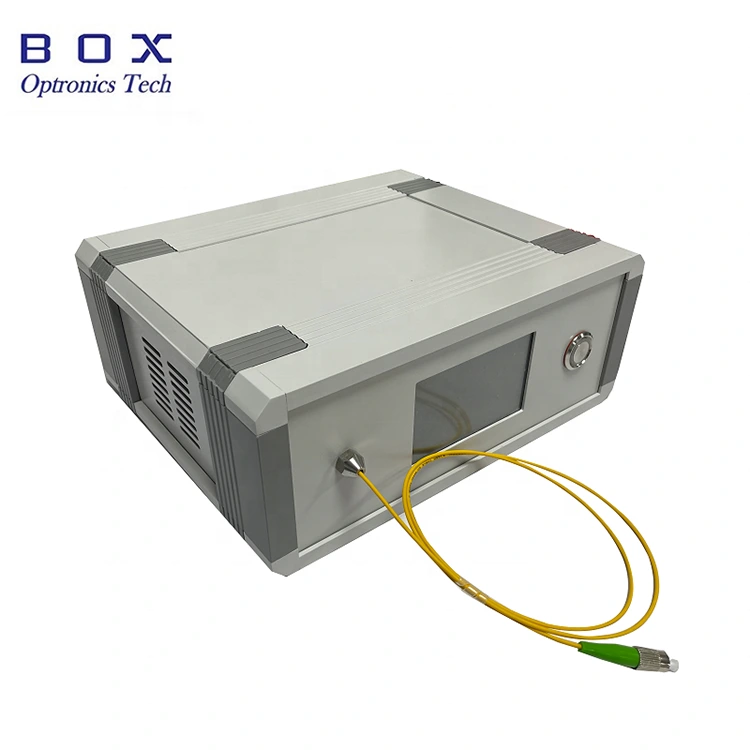

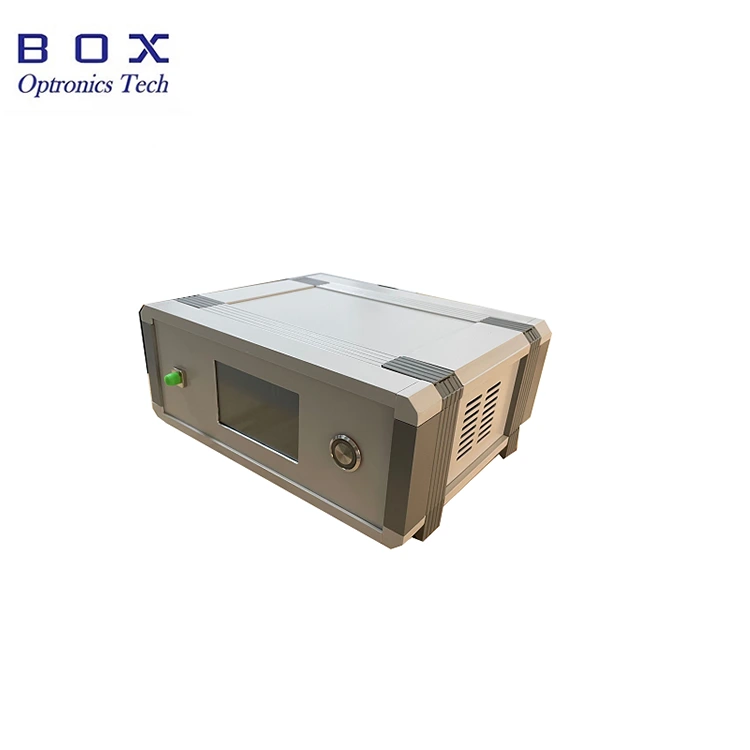

Box Optronicsin 974nm 976nm pumppulaserlähdepöytätaso Kosketusnäytöllä varustettu paketti sisältää edistyneen puolijohdelasersirun ja a erityinen integroitu piiri suuren tehon, korkean vakauden ja alhaisen tehon saavuttamiseksi kulutukseen. Laserlähde, lähtöteho 200mW/400mW/600mW valinnainen, lähetetään yksimuotokuidun tai polarisaation ylläpitäjän kautta kuitujen kytkentä. Sitä voidaan käyttää laajasti testaamiseen ja kokeiluun optinen viestintä, kuitulaser, kuitutunnistin ja muut kentät. Menetelmä käyttö on yksinkertaista, vakaata ja luotettavaa.

Tuote Tekniset tiedot

Tuotteen ominaisuudet

● LCD tilan näyttö.

● Tehoa ja spektrinen stabiilisuus;

● Sisäänrakennettu kuljettaja; lähettää valoa käynnistettäessä.

Tuotesovellukset

● Epälineaarinen optiikkatutkimus;

● EDFA Erbium-seostettu kuituvahvistin;

● Kuitulaserpumppaus.

Tuotetiedot

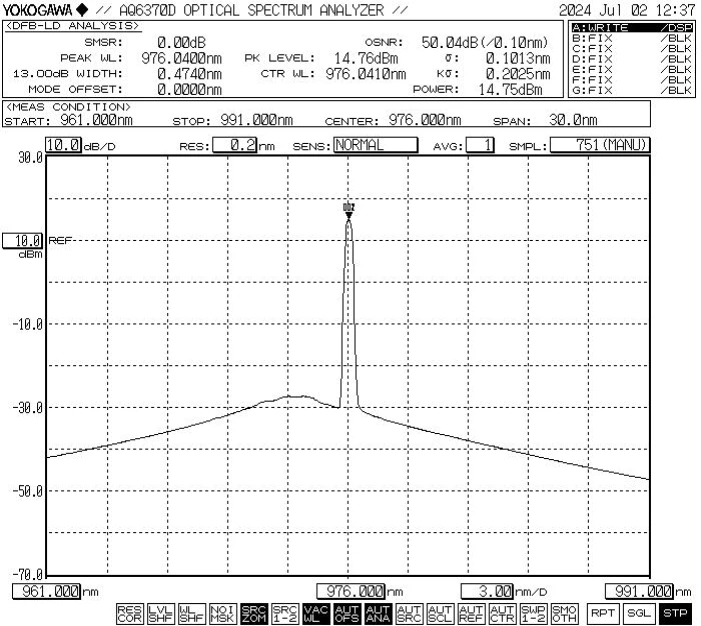

● Tyypillinen spektri: 976 nm, WL-toleranssi +/-1 nm.

● Vakiovarusteet

Käyttövaiheet

Vaihe 1. Avaaminen ja kokoaminen:

Tarkista ennen kokoamista, ovatko tarvikkeet täydellisiä.

Vaihe 2. Liitä virtalähde:

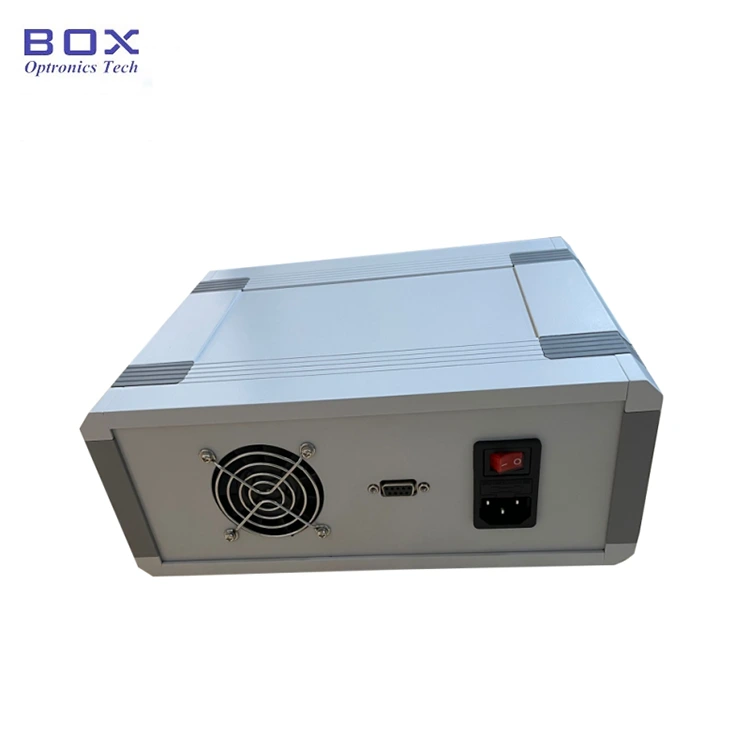

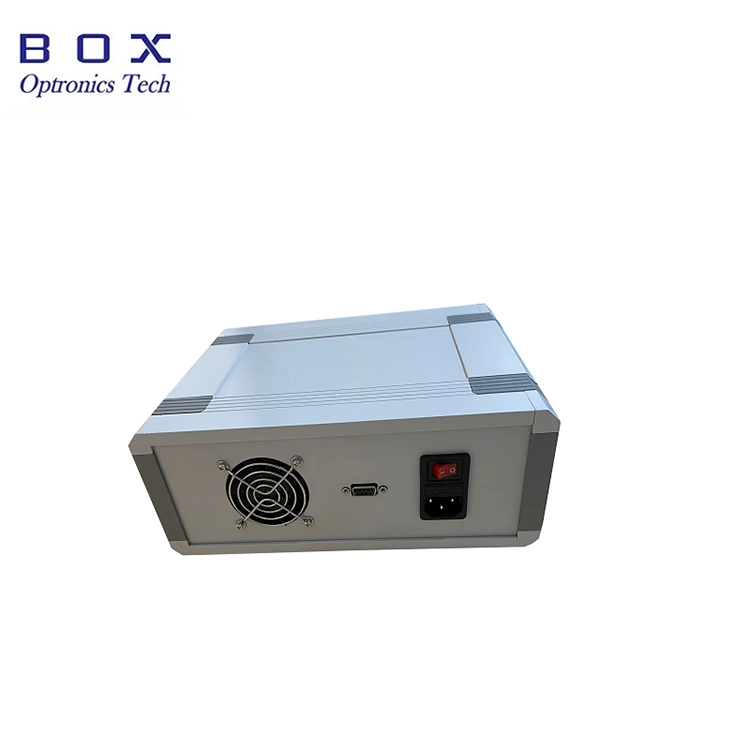

Liitä virtajohto kotelon virtajohdon liitäntään takalevy ja kytke virtalähde.

Vaihe 3. Lähtökuidun liittäminen: Avaa kuituliittimen tai laipan pölysuojus, tarkista kuidun päätypinta ja liitä kuitu tai liitä kuitu testattavaan laitteeseen tai tehomittariin sen jälkeen, kun on varmistettu, ettei saastumista tai vahinkoa ole.

Setp4. Kytke valonlähde päälle:

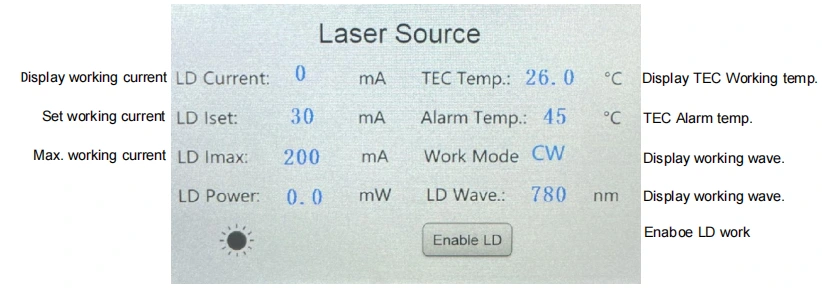

Kytke virta takana olevasta virtakytkimestä. Huomautus: tällä hetkellä käyttövirran ja tehon arvot ovat viimeksi asetettuja parametreja sammutus. Jos sinun on säädettävä niitä, voit koskettaa ja muokata niitä LCD-näyttö. Kun olet asettanut sopivan työvirran, aktivoi laser ulos "Enable LD" -kytkimen kautta.

Step5.Shutdown

Käytön jälkeen sammuta etupaneelin "enable LD” sammuttaaksesi laserlähdön ja sammuttaaksesi virtakytkimen, irrota virtajohto.

Tilaus tietoja

esim.: BLD-976-6HSM-FA-BP1

(Tilaustiedot: 976nm Pump Laser Source Benchtop Package with Kosketusnäyttö, 600 mW lähtöteho, SM Hi1060 kuitu, FC/APC-liitin, suojaus 1064 nm heijastuneelta valolta, pöytäpaketti).

*Pumpunsuojalla varustettuna lähtötehon vaimennus on 10–15 %.

Muita räätälöityjä vaatimuksia varten ota yhteyttä: sales06@boxoptronics.com

Tietolomake ja Testitaulukko

Datasheet

Testitaulukko

Tarjousehdot ja maksu

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee sen käyttöä EXW. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa toimituskulut etukäteen tuotteet.

● Maksuehdot

PayPal ja T/T ovat saatavilla.

läpimenoaika

Tuotanto kestää noin 10 työpäivää. (Jos niitä on varastossa, toimitus on nopeampi.)

Kansainvälinen logistiikka voi viedä 3-5 työpäivää.

Käyttöohjeet ja Huolto

● Kun käynnistät, varmista ensin, että virtakytkin ja painike kytkeytyvät ovat pois päältä ja kytke sitten virtalähde. Kun sammutat, vahvista ensin LD pois päältä -kytkin, sammuta sitten painikekytkin ja irrota sitten yhteys virtalähde. Älä katkaise virransyöttöä suoraan laitteen ollessa kytkettynä toimii.

● Ennen kuin liität optisen kuituliittimen, pyyhi se pölytöntä peilipaperia ja muista tehdä yhteistyötä optisen kuidun pään kanssa kasvotunnistin tarkkailtavaksi. Kun olet vahvistanut puhdistuksen, liitä se liittimen kautta laippa; valokuituliittimen päätypinta voi palaa, kun laser on kytketty. Laippaa kytkettäessä on varmistettava, että se on olemassa ei ole kevyttä toimintaa. Kun et käytä sitä, peitä pölysuojus optinen kuituliitin.

● Välttääksesi valokuituliittimen päätypinnan palamisen pölystä, älä liitä ja irrota usein edessä olevaa optista kuituliitintä paneeli.

● Kiinnitä huomiota kosteudenkestävyyteen ja aseta se kuivaan paikka.

Laadunvarmistus ja Huoltopalvelu

● Takuuaika:

Ilmainen korjaus tai vaihto ei-ihmisperäisiin vioihin 1 vuosi ostosta. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana ilmaiset korjaus- tai vaihtopalvelut tarjotaan tuotteen laatuongelmista johtuvien vikojen varalta. Kuitenkin Box Optronics pidättää oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavassa tapaukset takuuajan sisällä:

(1) Tuote on vaurioitunut tai vaurioitunut luonnontekijöiden tai ympäristövaikutukset (sähköisku, pöly);

(2) Tuote on vaurioitunut käyttäjän epätyypillisen toiminnan vuoksi;

(3) Tuotteessa on ilmeisiä ihmisen aiheuttamia vaurioita;

(4) Tuote on purettu, muutettu tai korjattu ilman yrityksen lupa;

(5) Valonlähteen kotelon takuutarra on muutettu tai epätäydellinen;

(6) Tuote on vaurioitunut tai kadonnut kuljetuksen aikana.
