980 nm:n pumppudiodilasermoduuli sisäänrakennetuilla käyttöpiireillä

Sisällysluettelo

1. Esittely 980 nm:n pumppudiodilasermoduuli sisäänrakennetuilla käyttöpiireillä

2. Tekninen Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Vakiovarusteet

6. Turvallisen käytön opas

7. Tilaustiedot

8. Tietolomake ja testilomake

9. Tarjousehdot ja maksu

10. Toimitusaika

11. Käyttöohjeet ja Huolto

12. Laadunvarmistus ja Huoltopalvelu

Tuotteen esittely

980 nm:n pumppudiodilasermoduuli, jossa on sisäänrakennettu asema Piirit on erityisesti suunniteltu optiseen viestintään, kuituvahvistukseen, ja epälineaarisen optiikan tutkimus. Se integroi lasersirun, ohjauspiirin, lämpötilan säätösuojayksikkö ja kuitulähtörakenne yhdessä, nro tarvitaan ulkoinen asema, plug and play. Saatavilla on 200mW/400mW/600mW. SM kuitu ja PM-kuitu ovat valinnaisia. 1 vuoden takuu. Käytettäessä laserlähdettä moduulia pitkään, muista ottaa huomioon lämmöntuotto. Aseta moduuli jäähdytyslevyllä.

Tuote Tekniset tiedot

Tuotteen ominaisuudet

● Sisäänrakennetut integroidut ohjauspiirit, ei ulkoista tarvitaan kuljettajakortti.

● Kompakti ja pieni koko, sopii integroitavaksi ja helppo asennus.

● Tehon ja spektrin vakaus.

● Viestintäliittymä on yhteensopiva.

Tuotesovellukset

● Pumppulähde kuituvahvistimille (EDFA).

● Lasertunnistinlaitteet.

● Optinen kuituviestinnän siirto järjestelmät.

● Biologinen havaitseminen.

Tuotetiedot

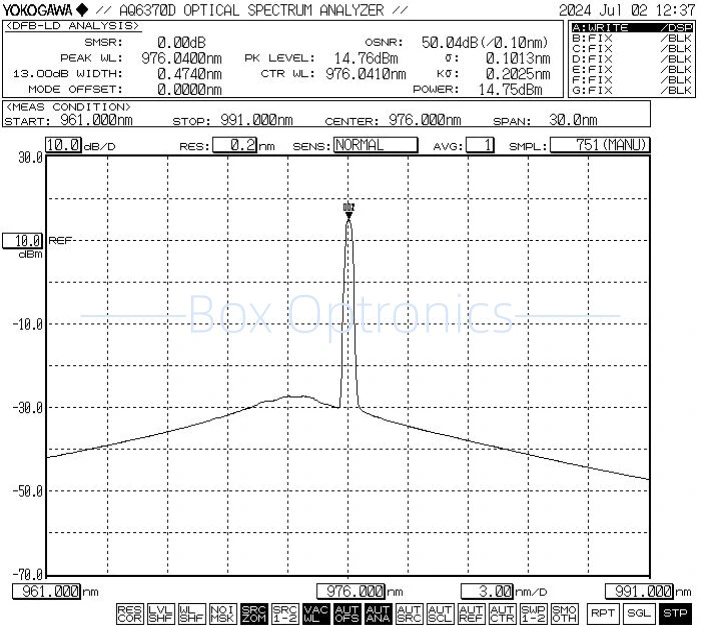

● Tyypillinen spektri: 976 nm

● Vakiovarusteet

Käyttövaiheet

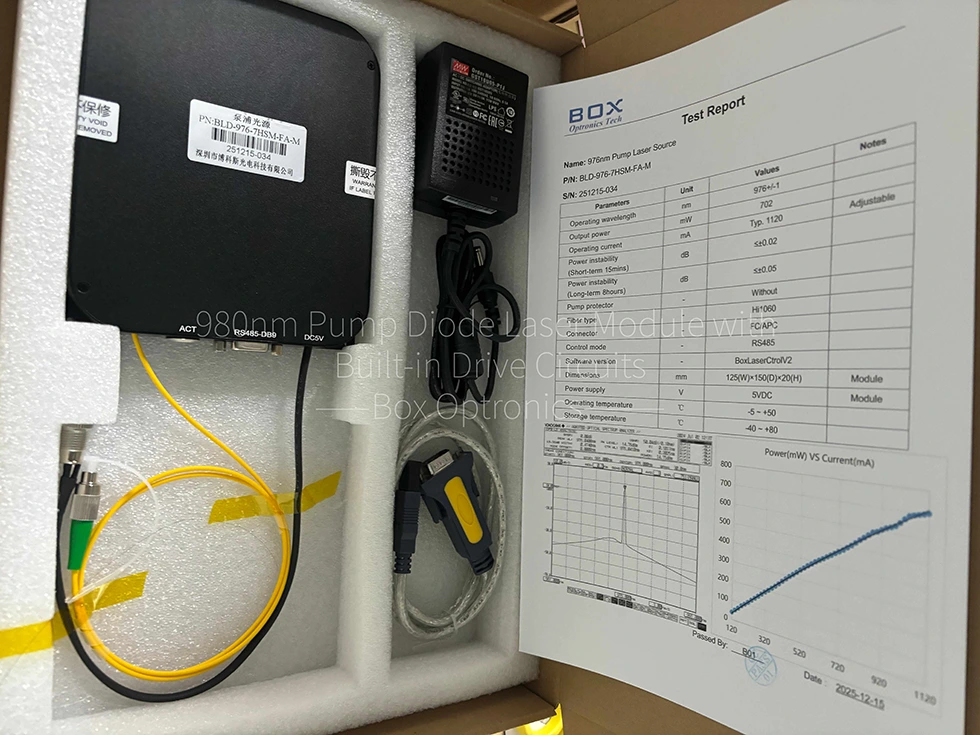

Vaihe 1. Pakkauksen purkaminen: Tarkista ennen kokoamista ovatko kaikki lisävarusteet täydellisiä, mukaan lukien pumppulaserlähdemoduuli, USB datakaapeli, virtalähde, testiraportti jne.

Vaihe 2. Virtalähde: Kytketty tasavirtaan hakkuriteholähde tai säädelty teholähde, joka vastaa niiden tehoa toimitusvaatimukset. Käytä vain alkuperäistä vastaavaa virtalähdettä (DC5V tai DC12V). Väärät virtalähteet voivat vahingoittaa valonlähdettä. (Virtalähde toimitetaan paikallisten jännitestandardien mukaisesti.)

Vaihe 3. Lähtökuidun liittäminen: Avaa kuituliittimen tai laipan pölysuojus, tarkista kuidun päätypinta ja liitä kuitu tai liitä kuitu testattavaan laitteeseen tai tehomittariin sen jälkeen, kun on varmistettu, ettei saastumista tai vahinkoa ole.

Setp4.Yhdistä isäntätietokoneeseen: Käytä USB-RS485 DB9 -datakaapeli 980 nm:n pumppudiodilasermoduulin liittämiseen Sisäänrakennetut asemapiirit ja tietokone; tietokoneen on ensin asennettava a erillinen sarjaporttiohjain USB-RS485-sarjaporttidatakaapelin tunnistamiseksi, muuten isäntätietokoneohjelmisto ja valonlähdemoduuli eivät voi olla kytketty ja kommunikoitu oikein. Kysy Box Optronicsilta kuljettaja.

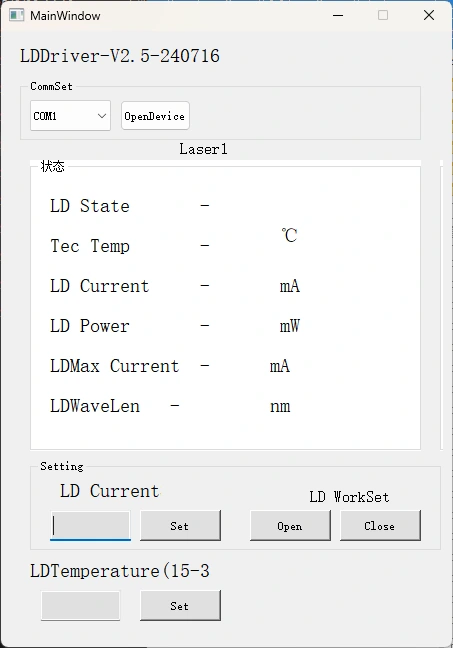

Vaihe 5.Ohjausohjelmisto: Box Optronics tarjoaa sarjakomennon tai PC-ohjelmiston ohjaa 980 nm:n pumppudiodilasermoduulin LD-virtaa ja LD-lämpötilaa sisäänrakennetuilla käyttöpiireillä. Valitse oikea portti, aseta virta ja lämpötila ja napsauta sitten avauspainiketta. (Voit välttää vauriot nostamalla asemaa virta hitaasti alkukäytössä. Älä käytä täyttä virtaa heti.)

Vaihe 6. Napsauta käytön jälkeen sulkemispainiketta, katkaise virta ja irrota laite kuituliitäntä.

Tilaustiedot

esim.: BLD-976-6HSM-FA-MP1

(Tilaustiedot: 980nm Pump Diode Laser Module sisäänrakennettu Ajopiirit, 976 nm, 600 mW lähtöteho, SM Hi1060 kuidulla, FC/APC liitin, suojaus 1064 nm heijastuneelta valolta, moduulipaketti).

*Pumpunsuojalla varustettuna lähtötehon vaimennus on 10–15 %.

Muita räätälöityjä vaatimuksia varten ota yhteyttä: sales06@boxoptronics.com

Tietolomake ja Testitaulukko

Datasheet

Testitaulukko

Tarjousehdot ja maksu

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee sen käyttöä EXW. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa toimituskulut etukäteen tuotteet.

● Maksuehdot

PayPal ja T/T ovat saatavilla.

läpimenoaika

Tuotanto kestää noin 10 työpäivää. (Jos niitä on varastossa, toimitus on nopeampi.)

Kansainvälinen logistiikka voi viedä 3-5 työpäivää.

Käyttöohjeet ja Huolto

● Kun käytät valonlähdemoduulia pitkiä aikoja, varmista harkitse lämmönpoistoa ja ilmanvaihtoa asentamalla moduuli lämmön päälle pesuallas.

● Varmista ennen käynnistystä, että sekä virtakytkin että virtakytkin avainkytkin on "off"-asennossa, ja kytke sitten virtalähde. Kun sammutat, sammuta ensin virta-avain; odota, kunnes merkkivalo syttyy valo on sammunut ennen virran katkaisemista. Ei koskaan suoraan katkaise virta, kun laite on toiminnassa.

● Vältä toistuvaa kuituliittimien kytkemistä/irrottamista estääksesi pölyn kerääntyminen ja päätypinnan vauriot.

● Puhdista kuituliittimet nukkaamattomalla pyyhkeellä ja tarkista a kuidun päädyn ilmaisin ennen kytkentää. Liitä/irrota aina kuidut ilman virtaa päätypinnan palamisen välttämiseksi. Sulje käyttämättömät liittimet pölysuojuksilla.

● Säilytä laitetta kuivassa, kosteudettomassa ympäristössä.

Laadunvarmistus ja Huoltopalvelu

● Takuuaika:

Ilmainen korjaus tai vaihto ei-ihmisperäisiin vioihin 1 vuosi ostosta. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana ilmaiset korjaus- tai vaihtopalvelut tarjotaan tuotteen laatuongelmista johtuvien vikojen varalta. Kuitenkin Box Optronics pidättää oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavassa tapaukset takuuajan sisällä:

(1) Luonnollisten tekijöiden (esim. salama, pöly) aiheuttamat vahingot tai ympäristövaikutuksia.

(2) Toimintahäiriöt, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Inhimillisen erehdyksen aiheuttama ilmeinen fyysinen vahinko.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vauriot tai menetys kuljetuksen aikana.

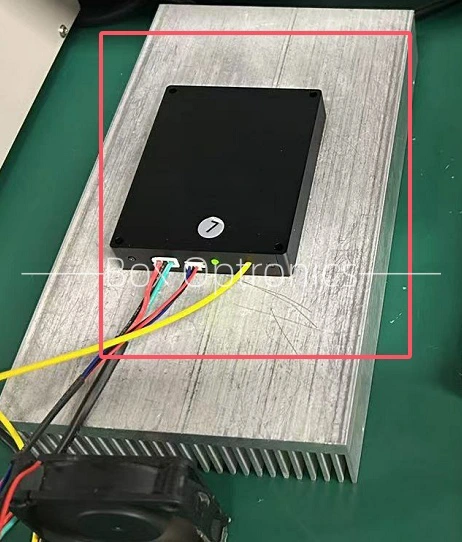

*lämmönpoisto pitkäaikaiseen käyttöön
