1550nm 1W kuitukytketty laser

Sisällysluettelo

1. 1550 nm:n 1 W kuitukytketyn laserin esittely

2. Tuotteen tekniset tiedot

3. Ominaisuudet

4. Sovellukset

5. Tuotetiedot

6. Tilaustiedot

7. Tietolomake ja testilomake

8. Tarjous- ja maksuehdot

9. Käyttöopas

10. Käyttöohjeet ja huolto

11. Laadunvarmistus ja huoltopalvelu

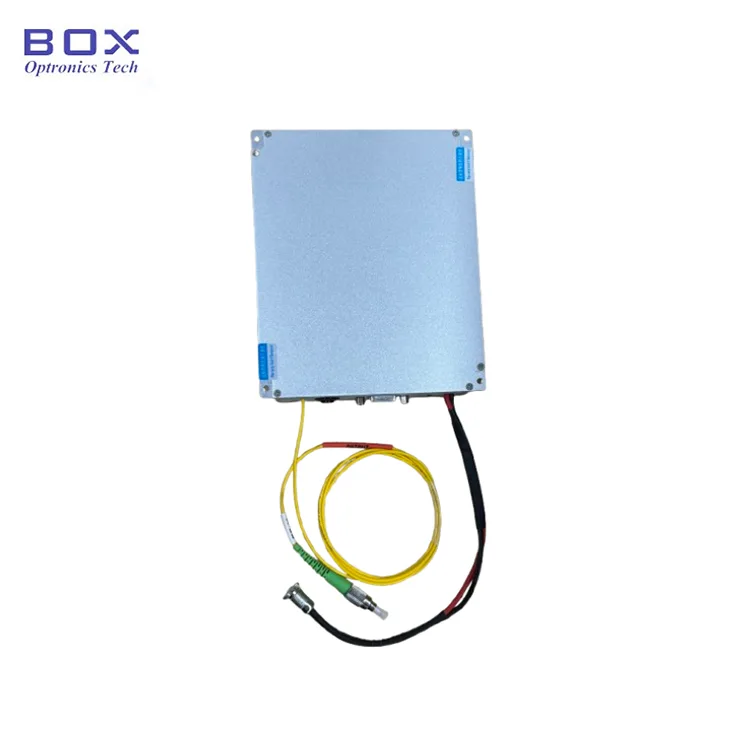

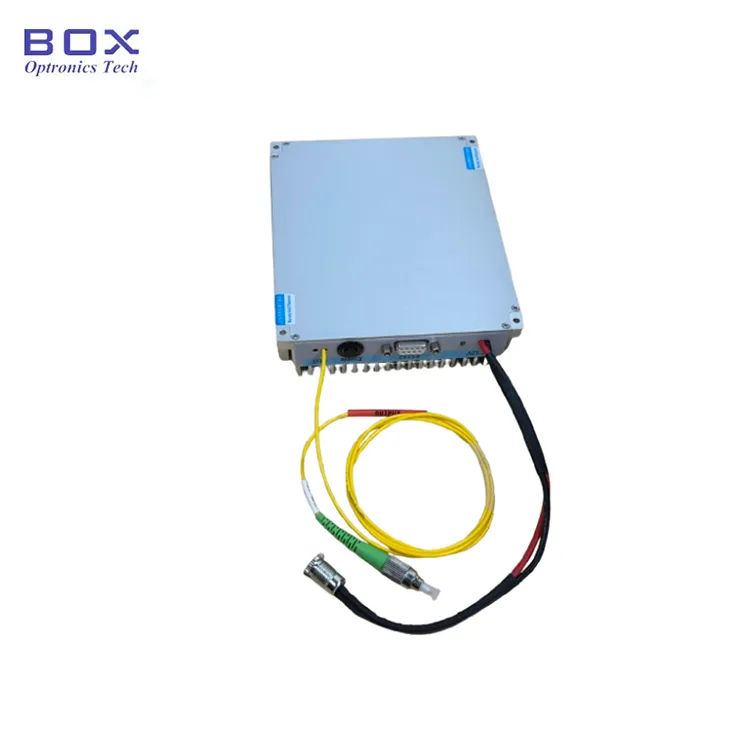

Tuotteen esittely - 1550 nm:n 1 W kuitukytketty laser

1550 nm:n 1 W:n kuitukytketty laser käyttää DFB-siemenlaseria yhdistettynä suuritehoiseen optiseen moduuliin, jotta saavutetaan yksiaallonpituus ja suuritehoinen lasertulos. Siinä on korkea aallonpituuden tarkkuus ja korkea sivumoodin vaimennussuhde. Vaihtoehtoja ovat yksimuotoinen tai polarisaatiota ylläpitävä kuitu; Yksikkö tarjoaa korkean lähtötehon säädettävällä virralla, välittömän valon virran kytkemisen jälkeen ja käyttäjäystävällisen käytön, joten se sopii ihanteellisesti tutkijoiden laboratoriokäyttöön.

Tuotetiedot - 1550 nm:n 1 W kuitukytketty laser

Tuotteen ominaisuudet - 1550nm 1W kuitukytketty laser

● DFB siemen + suuritehoinen vahvistusvaihearkkitehtuuri tasapainottaa linjanleveyttä ja tehoa;

● Poikkeuksellinen tehonvakaus pitkäkestoiseen jatkuvaan käyttöön;

● SM- ja PM-kuituvaihtoehdot joustavaan järjestelmäintegraatioon;

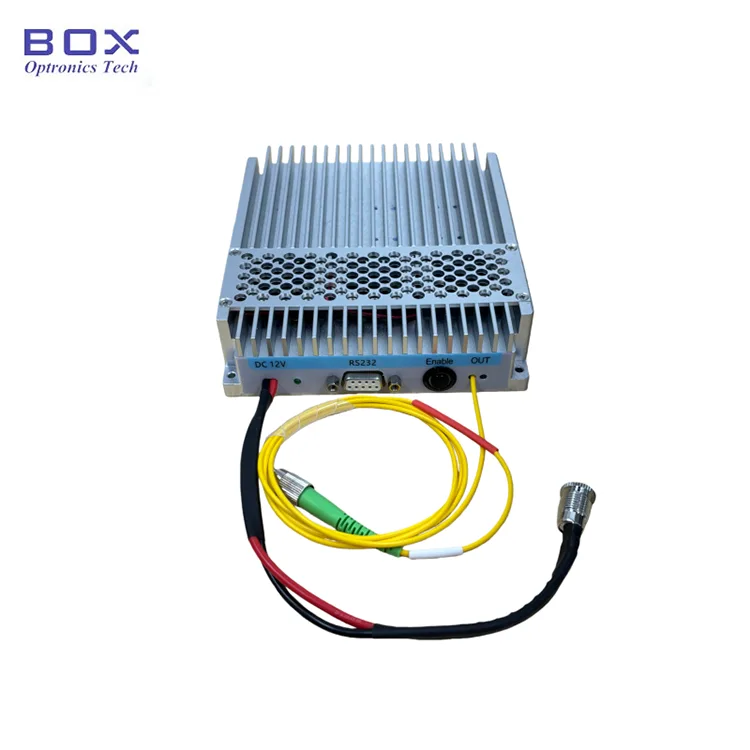

● Työpöytä- ja moduulipaketit laboratorio- ja OEM-integrointiin;

● 10–100 % jatkuva tehonsäätö.

Tuotesovellukset - 1550nm 1W kuitukytketty laser

● Koherentin optisen viestinnän testaus ja tutkimus;

● Epälineaarinen optiikka ja superjatkuvuuden luominen;

● LiDAR-lähettimen valonlähde;

● Kuituvahvistimen pumppaus ja vahvistuksen karakterisointi.

Tuotetiedot - 1550nm 1W kuitukytketty laser

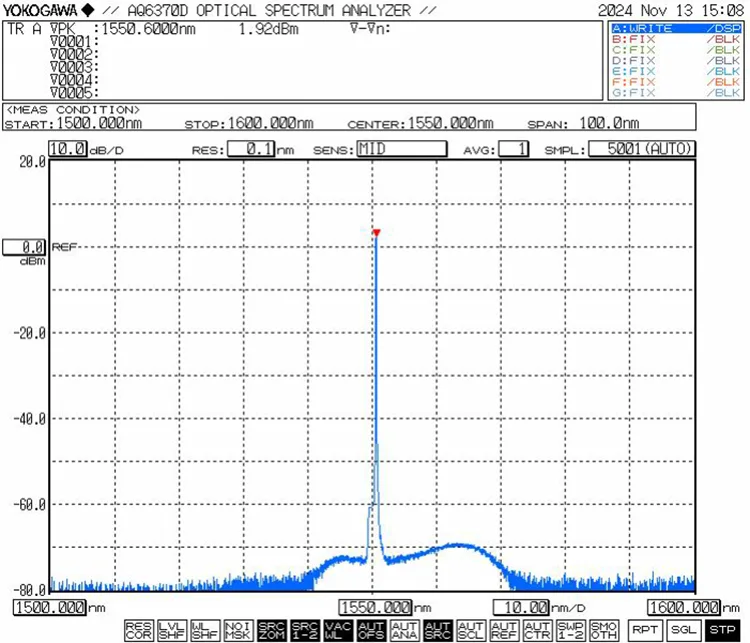

● Tyypillinen ominaiskäyrä: λ= 1550 nm, viivanleveys ≤3MHz, Pavg= 20W

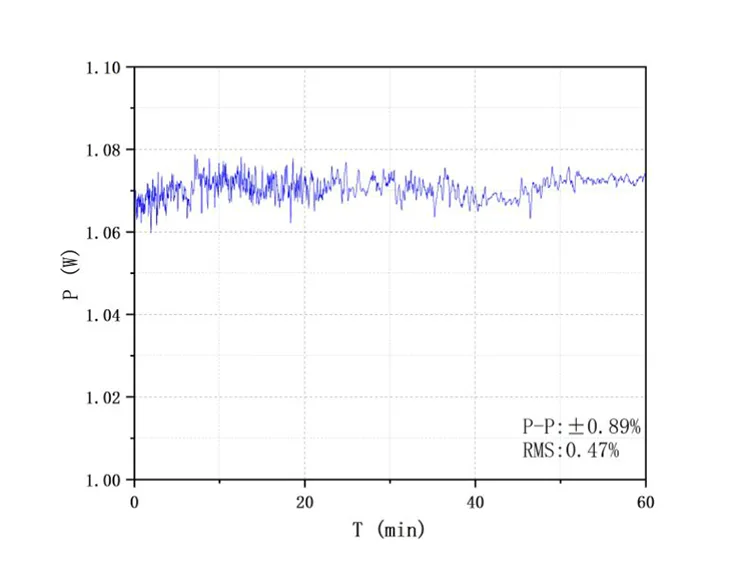

● Laserteho ja tehonvakaus (Power Stability Test@1W)

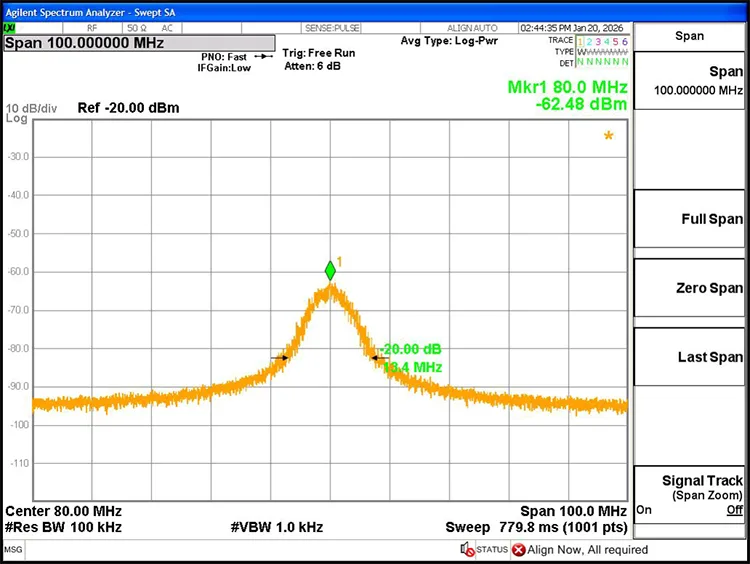

● Laserlinjan leveys@3dB: 0,67 MHz

Tilaustiedot-1550nm 1W Fiber Coupled Laser

esim.: HFL-1550-30-PM-M31

(Tilaustiedot: 1550nm 1W Fiber Coupled Laser, 1W (30dBm) lähtöteho, PM1550kuitu, moduulipaketti).

Datasheet ja Testsheet-1550nm 1W Fiber Coupled Laser

Datasheet

Testitaulukko

Tarjous- ja maksuehdot - 1550nm 1W kuitukytketty laser

● Tarjousehdot

(1) EXW

(2) DAP

(3) Muu

● Maksuehdot

PayPal ja T/T ovat saatavilla.

Käyttövaiheet - 1550nm 1W kuitukytketty laser

Vaihe 1. Pakkauksesta purkaminen: Tarkista ennen kokoamista, että kaikki tarvikkeet ovat valmiit.

● Vakiovarusteet

Vaihe 2. Virtalähde: Virtaportissa käytetään tavallista DC5,5 × 2,1 mm -liitäntää. Käytä vain alkuperäistä vastaavaa virtalähdettä (DC5V tai DC12V). Väärät virtalähteet voivat vahingoittaa valonlähdettä. U-muotoinen virtajohto kytkinvirtalähteeseen liittämistä varten on saatavilla pyynnöstä ostohetkellä.

Vaihe 3. Lähtökuidun liittäminen: Irrota pölysuojus kuituliittimästä, tarkasta päätypinta likaantumisen tai vaurioiden varalta ja varmista, että se on puhdas, ennen kuin liität muihin kuitulaitteisiin tai testilaitteisiin. Suuritehoisille malleille suositellaan fuusioliitosta.

Setp4. Yhdistä isäntätietokoneeseen: Liitä moduuli tietokoneeseen mukana tulevalla USB-RS232-sarjadatakaapelilla. Asenna sarjaohjain (Box Optronicsin toimittama) tiedonsiirron mahdollistamiseksi. Ilman ohjainta isäntäohjelmisto ei voi muodostaa yhteyttä moduuliin.

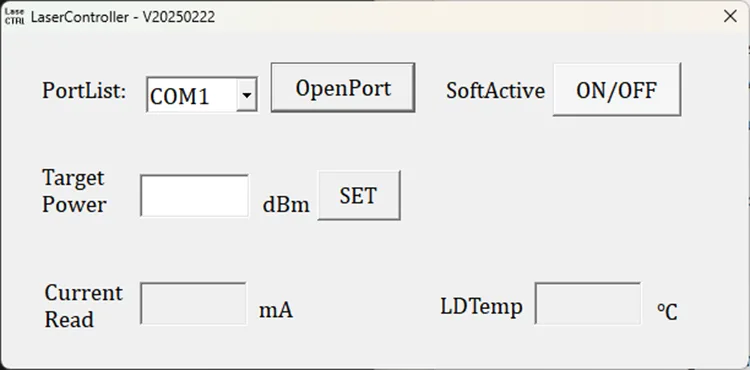

Vaihe 5. Ohjausohjelmisto: Isäntäohjelmiston avulla voidaan säätää lähtötehoa ja ohjata laserlähtöä "SoftActive"-painikkeella (katso liitäntäkaavio alla). Ohjelmisto näyttää pumpun asetetun virran, lähtötehon ja lämpötilan valvontatilan

Vaihe 6. Napsauta käytön jälkeen sulkemispainiketta, sammuta virtalähde ja irrota kuituyhteys.

Käyttöohjeet ja huolto - 1550 nm:n 1 W kuitukytketty laser

● Vältä toistuvaa kuituliittimien kytkemistä/irrottamista pölyn kertymisen ja päätypinnan vaurioitumisen estämiseksi.

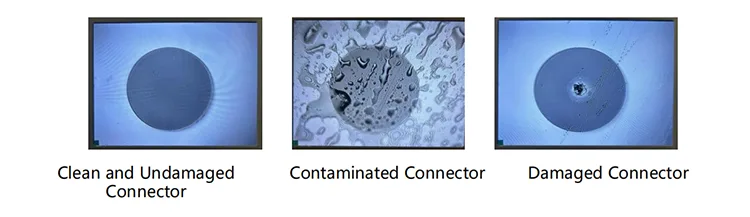

● Puhdista kuituliittimet nukkaamattomalla pyyhkeellä ja tarkasta kuitupäätytunnistimella ennen liittämistä. Liitä/irrota kuidut aina ilman virtaa, jotta päätypinnat eivät pala. Sulje käyttämättömät liittimet pölysuojuksilla.

● Noudata varotoimia kosteutta, pölyä ja korroosiota vastaan. säilytä kuivassa paikassa.

● Jos käytät pitkään, aseta se jäähdytyslevylle.

Laadunvarmistus ja huoltopalvelu - 1550 nm:n 1 W kuitukytketty laser

● Takuuaika:

Ilmainen korjaus tai vaihto muusta kuin ihmisperäisestä viasta 1 vuoden sisällä ostopäivästä. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana tarjotaan ilmaiset korjaus- tai vaihtopalvelut tuotteen laatuongelmista johtuviin vioihin. Box Optronics pidättää kuitenkin oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavissa tapauksissa takuuaikana:

(1) Luonnontekijöiden (esim. salama, pöly) tai ympäristövaikutusten aiheuttamat vahingot.

(2) Virheet, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Ilmeinen fyysinen vahinko, joka johtuu inhimillisestä virheestä.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vahinko tai menetys kuljetuksen aikana.
