SLD-laajakaistavalolähde 1310nm

Sisällysluettelo

1. SLD-laajakaistaisen valolähteen 1310nm esittely

2. Tuotteen tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Tuotetiedot

6. Tilaustiedot

7. Tietolomake ja testilomake

8. Tarjous- ja maksuehdot

9. Käyttöopas

10. Käyttöohjeet ja huolto

11. Laadunvarmistus ja huoltopalvelu

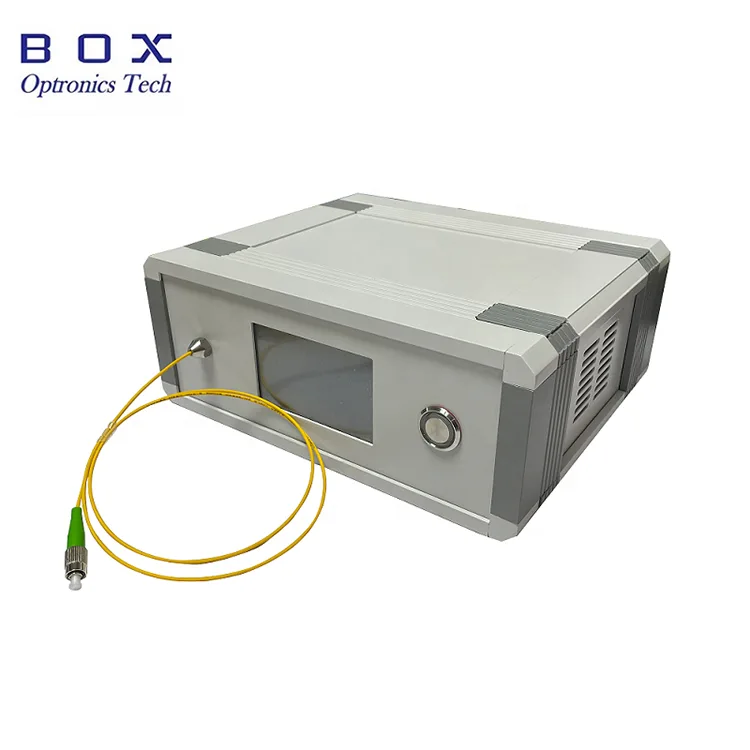

Tuotteen esittely - SLD-laajakaistavalolähde 1310 nm

1310 nm:n SLD-laajakaistavalolähde tuottaa vakaan, matalan koherenssin laajakaistasäteilyn spektrin leveydellä tyypillisesti >30 nm ja lähtöteholla 1/3/10/15 mW. Sen SMF-28e- tai PM-kuitukytkentä, pieni spektrinen aaltoilu ja kompakti paketti tekevät siitä ihanteellisen valokuitutunnistukseen, OCT-kuvaukseen ja tarkkoihin optisiin mittauksiin. Tämä SLD-laajakaistavalolähde on optimoitu optiseen viestintään, biolääketieteelliseen kuvantamiseen ja optisten kuitulaitteiden testaussovelluksiin.

Tuotetiedot - SLD-laajakaistavalolähde 1310 nm

Tuoteominaisuudet - SLD-laajakaistavalolähde 1310 nm

● 1/3/10/15mW Useita tehotasoja saatavana erilaisiin tarpeisiin;l

● Laaja spektri;

● Matala spektrin aaltoilu;

● Mukautettu pakkaus ja koko.

Tuotesovellukset - SLD-laajakaistavalolähde 1310 nm

● Fiber Optic Sensing;

● Lääketieteellinen kuvantaminen;

● Tarkkuusmittaus;

● Optisen kuitulaitteen testi.

Tuotetiedot-SLD-laajakaistavalolähde 1310nm

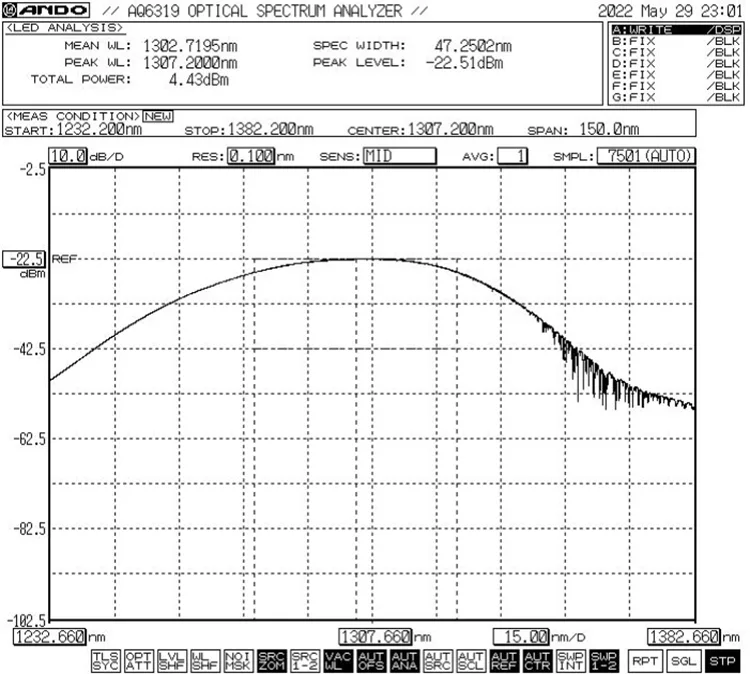

● Spektriviite: -3dB Kaistanleveys Min.30nm

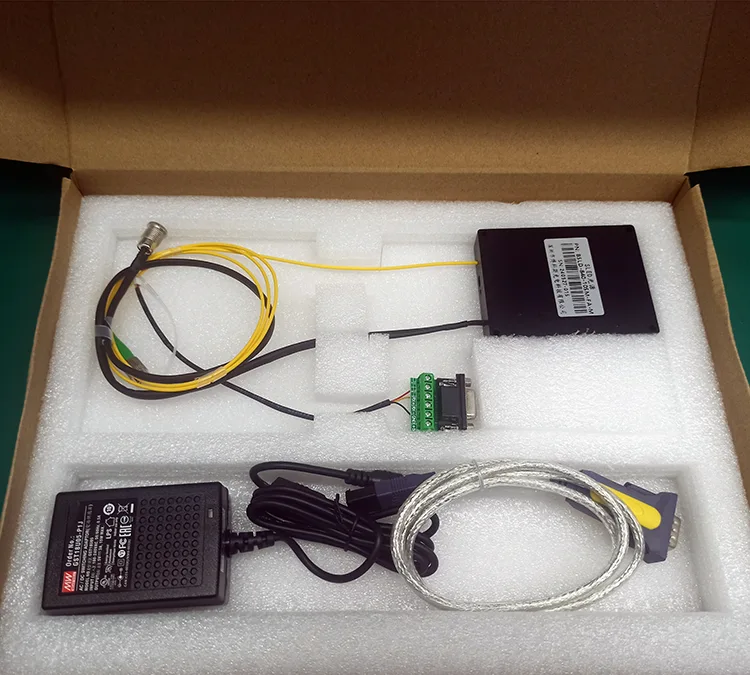

● Vakiovarusteet

Tilaustiedot - SLD Broadband Light Source 1310nm

esim.: BSLD-1310-10SM-FA-M

(Tilaustiedot: SLD Broadband Light Source 1310nm, 10mW lähtöteho, SM-kuitu, FC/APC-liittimellä, moduulipaketti).

Datasheet ja Testsheet-SLD laajakaistavalolähde 1310nm

Datasheet

Testitaulukko

Tarjous- ja maksuehdot-SLD-laajakaistavalolähde 1310nm

● Tarjousehdot

(1) EXW

(2) DAP

(3) Muu

● Maksuehdot

PayPal ja T/T ovat saatavilla.

Käyttövaiheet - SLD-laajakaistavalolähde 1310 nm

Vaihe 1. Pakkauksesta purkaminen: Tarkista ennen kokoamista, että kaikki tarvikkeet ovat valmiit.

Vaihe 2. Virtalähde: Kytketään DC-kytkentävirtalähteeseen tai säänneltyyn virtalähteeseen, joka täyttää niiden tehonsyöttövaatimukset. Käytä vain alkuperäistä sovitettua virtalähdettä (DC5V tai DC12V). Väärät virtalähteet voivat vahingoittaa valonlähdettä. (Virtalähde toimitetaan paikallisten jännitestandardien mukaisesti.)

Vaihe 3. Lähtökuidun liittäminen: Avaa kuituliittimen tai laipan pölysuojus, tarkista kuidun päätypinta ja liitä kuitu tai liitä kuitu testattavaan laitteeseen tai tehomittariin sen jälkeen, kun olet varmistanut, ettei saasteita tai vaurioita ole.

Setp4. Yhdistä isäntätietokoneeseen: Yhdistä SLD Broadband Light Source 1310nm ja tietokone vihreällä porttikaapelilla ja USB-RS485 DB9 -datakaapelilla; tietokoneen on ensin asennettava erillinen sarjaporttiohjain USB-RS485-sarjaporttidatakaapelin tunnistamiseksi, muuten isäntätietokoneen ohjelmistoa ja valonlähdemoduulia ei voida liittää ja viestiä oikein. Pyydä kuljettaja Box Optronicsilta.

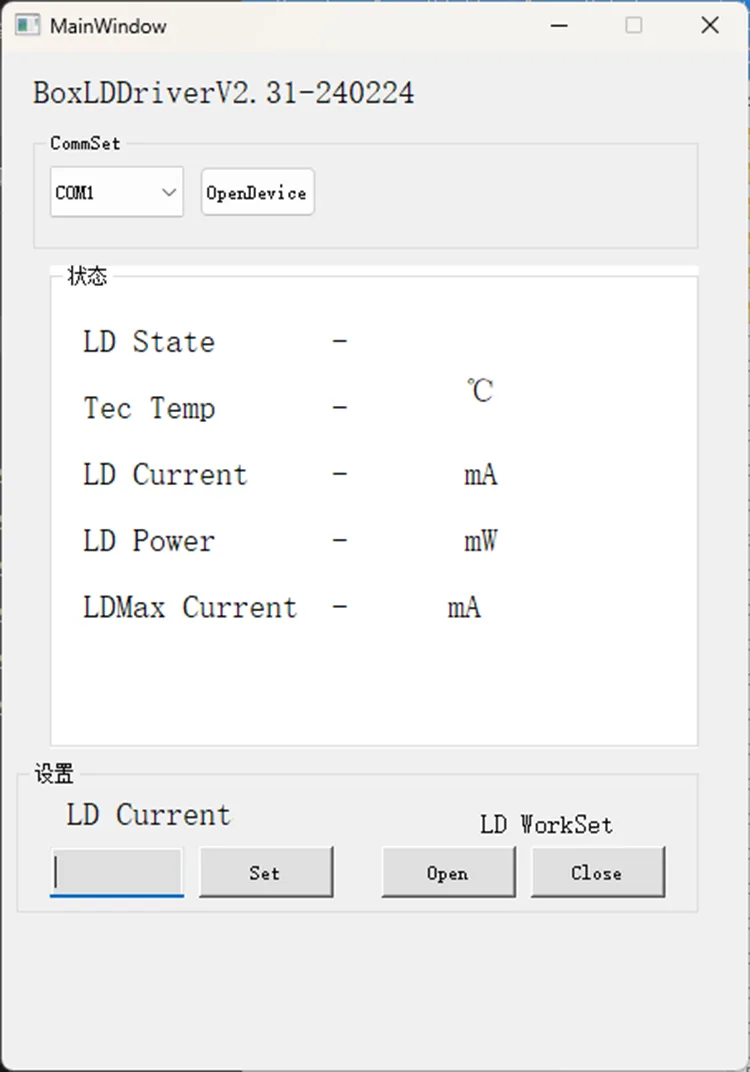

Vaihe 5. Ohjausohjelmisto: Box Optronics tarjoaa sarjakomento- tai PC-ohjelmiston SLD-laajakaistaisen valolähteen LD-virran ohjaamiseen 1310 nm. Valitse oikea portti, aseta virta ja napsauta sitten avauspainiketta. (Voit välttää vauriot nostamalla taajuusmuuttajan virtaa hitaasti käynnistyksen yhteydessä. Älä käytä täyttä virtaa heti.)

Vaihe 6. Napsauta käytön jälkeen sulkemispainiketta, sammuta virtalähde ja irrota kuituyhteys.

Käyttöohjeet ja huolto - SLD-laajakaistavalolähde 1310 nm

● Puhdista kuituliittimet nukkaamattomalla pyyhkeellä ja tarkasta kuitupäätytunnistimella ennen liittämistä. Liitä/irrota kuidut aina ilman virtaa, jotta päätypinnat eivät pala. Kuituoptiset liittimet tulee peittää pölysuojuksilla.

● Vältä toistuvaa kuituliittimien kytkemistä/irrottamista pölyn kerääntymisen ja päätypinnan vaurioitumisen estämiseksi.

● Noudata varotoimia kosteutta, pölyä ja korroosiota vastaan. säilytä kuivassa paikassa.

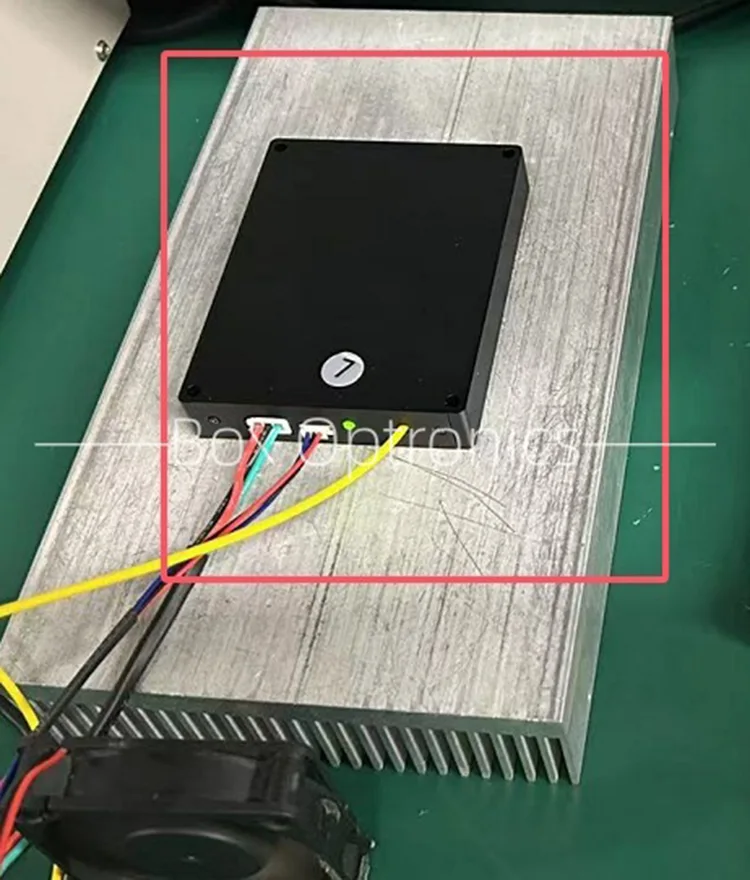

● Jos käytät pitkään, aseta se jäähdytyslevylle.

Laadunvarmistus ja huoltopalvelu - SLD-laajakaistavalolähde 1310 nm

● Takuuaika:

Ilmainen korjaus tai vaihto muusta kuin ihmisperäisestä viasta 1 vuoden sisällä ostopäivästä. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana tarjotaan ilmaiset korjaus- tai vaihtopalvelut tuotteen laatuongelmista johtuviin vioihin. Box Optronics pidättää kuitenkin oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavissa tapauksissa takuuaikana:

(1) Luonnollisten tekijöiden (esim. salama, pöly) tai ympäristövaikutusten aiheuttamat vahingot.

(2) Toimintahäiriöt, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Inhimillisen erehdyksen aiheuttama ilmeinen fyysinen vahinko.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vauriot tai menetys kuljetuksen aikana.
