Mikromoduulin C-kaistainen Erbium-seostettu kuituvahvistin

Sisällysluettelo

1. Esittely Mikromoduulin C-kaistainen Erbium-seostettu kuituvahvistin

2. Tekninen Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Tuotetiedot

6. Tilaustiedot

7. Tietolomake

8. Tarjousehdot ja maksu

9. Toimitusaika

10. Käyttövaiheet

11. Käyttöohjeet ja Huolto

12. Laadunvarmistus ja Huoltopalvelu

Tuotteen esittely

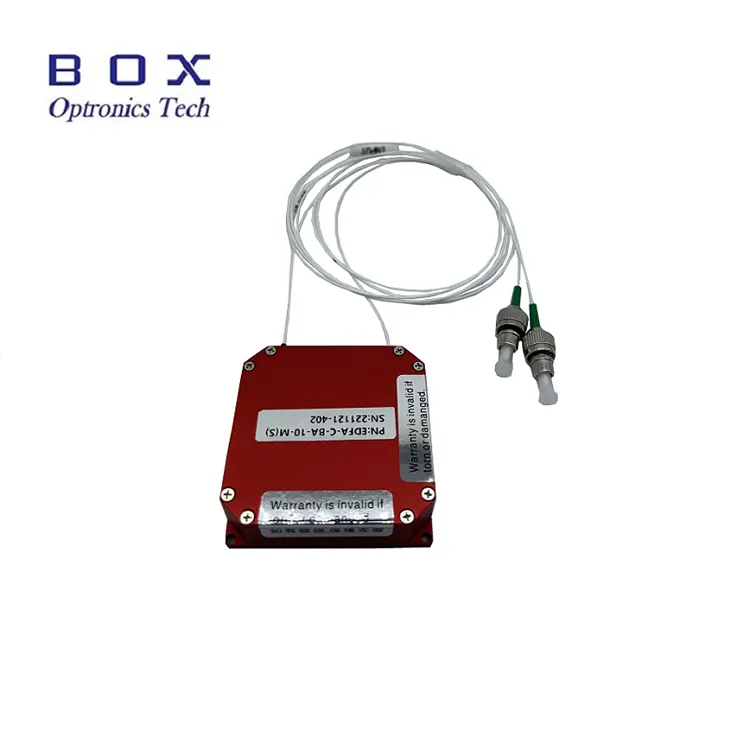

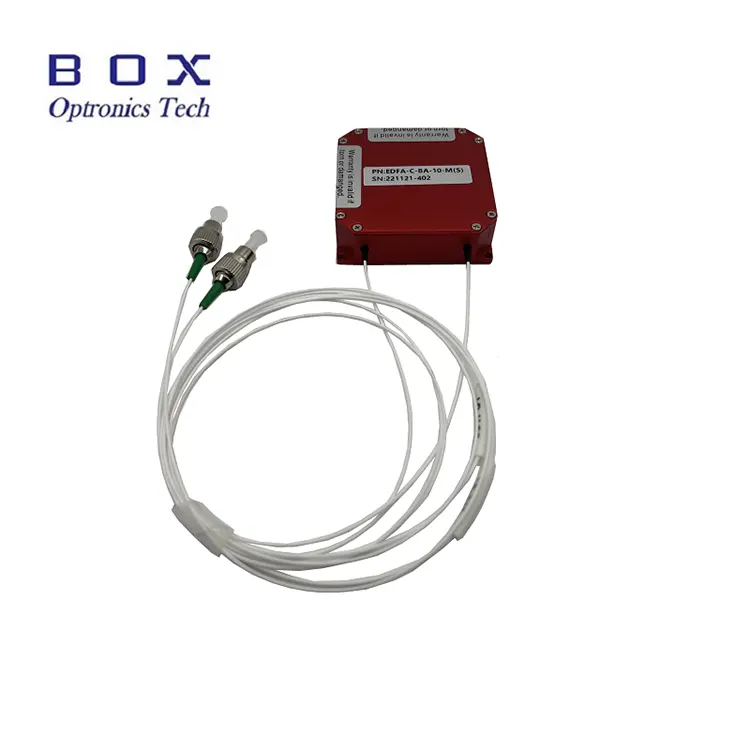

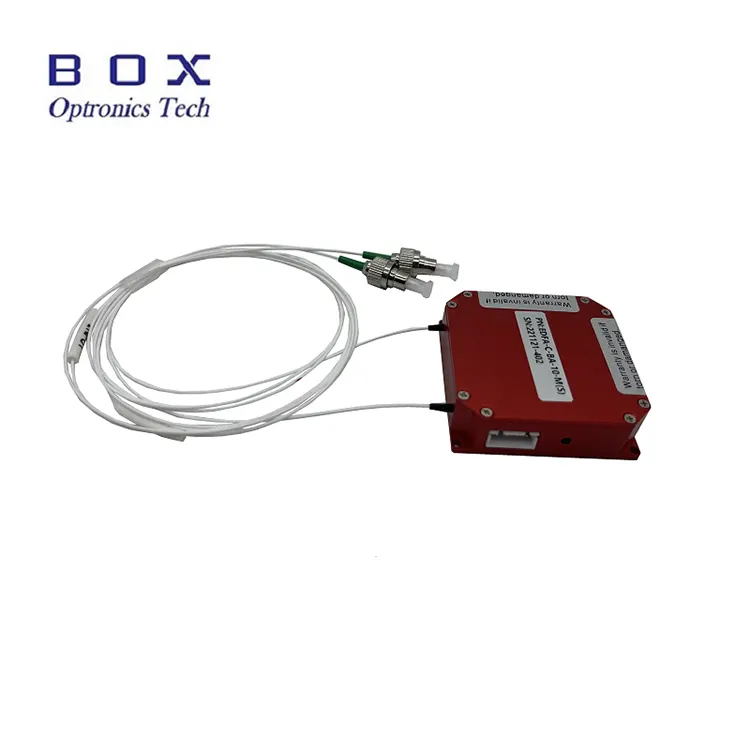

Mikromoduulin C-kaistainen Erbium-seostettu Fiber Booster Vahvistimet on suunniteltu käytettäviksi rajoitetuissa tiloissa. Mitat ovat 50 (L) × 50 (S) × 15 (K) mm tai 45 (L) × 65 (S) × 10 (K) mm valinnainen. Ne voivat olla käytetään lasersignaalien tehonvahvistukseen C-kaistalla 1530 ~ 1565 nm aallonpituusalue. Niissä on 10/13/17/20/23dBm suuri teho ja alhainen melu. A sarjaportti ja virtakaapeli toimitetaan PC-käyttöä varten. Milloin näitä moduuleja käyttämällä varmista, että kuidun päätypinta on puhdas, ota huomioon laser syöttörajoituksia ja ryhdy tarvittaviin laserturvatoimenpiteisiin.

Tuote Tekniset tiedot

Tuote Ominaisuudet

● Laaja aallonpituusalue - 1530 ~ 1565 nm;

● Subminiatyyri suunnittelu;

● Alhainen melu <5dB;

● RS232/TTL-ohjaustila.

Tuote Sovellukset

● Optinen kuitua viestintä;

● Optinen kuitua anturi;

● Kuitu laser.

Tuote Yksityiskohdat

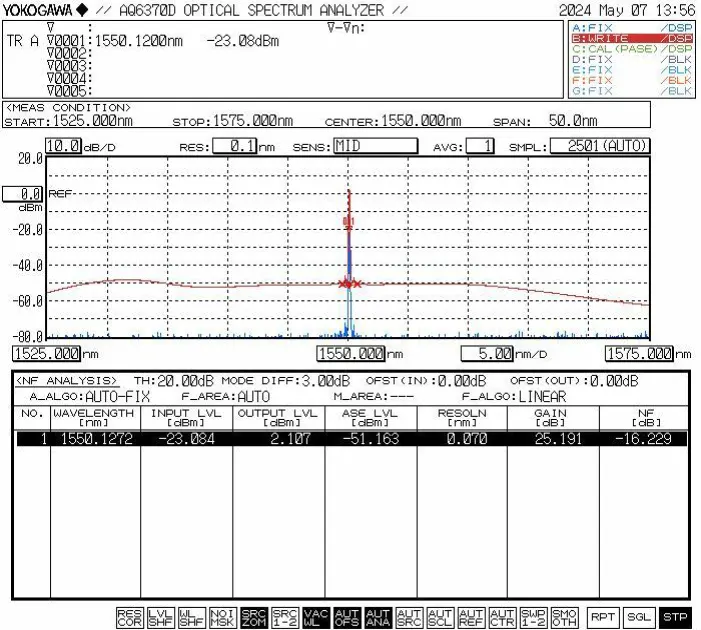

● Tyypillinen ominaiskäyrä

● Tiedonsiirtonastan määritelmä (vasemmalta oikealle: 1 - 4):

Viestintätaso on TTL-standardien mukainen. TTL-RS232 tason muunnos vaaditaan tietokoneeseen yhdistämiseksi.

Tilaustiedot

esim.: EDFA-BA-C-23-SM-MIC

(Tilaustiedot: Micro-Module C-band Erbium-seostettu Fiber Booster Amplifier, 23 dB lähtöteho, SMF-28efiber, moduulipaketti).

Muita räätälöityjä vaatimuksia varten ota yhteyttä: sales06@boxoptronics.com

Datasheet

Datasheet

Tarjousehdot ja maksu

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee sen käyttöä EXW. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa toimituskulut etukäteen tuotteet.

● Maksuehdot

PayPal ja T/T ovat saatavilla.

läpimenoaika

Tuotanto kestää noin 10-15 työpäivää. (Jos niitä on varastossa, se on nopeampi lähetetty.)

Kansainvälinen logistiikka voi viedä 3-5 työpäivää.

Toiminta Vaiheet

Vaihe 1. Pakkauksen purkaminen ja kokoaminen

Tarkista ennen kokoamista, että kaikki lisävarusteet ovat valmiit.

Vaihe 2. Virtalähteen ja kuidun liittäminen Patch johdot

Liitä virtalähde; kytke merkkivalo tuloon

Vaihe 3. Kytke virta vahvistimeen

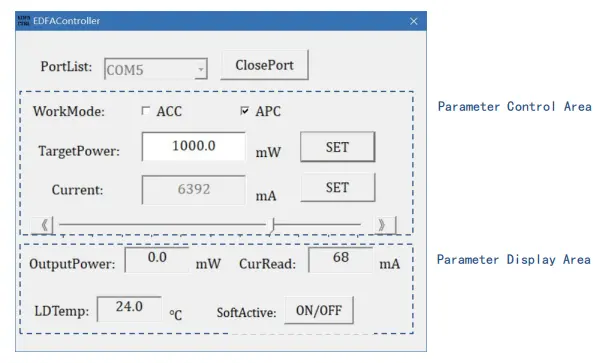

Kytke vahvistimen virta päälle. Huomautus: Käyttövirta ja vahvistus arvot ovat parametreja, jotka isäntätietokone on asettanut viimeisimmän sammutuksen yhteydessä, ja voidaan tarvittaessa muokata ohjelmistolla. On ehdottomasti kiellettyä kytkeä tai irrota kuituliittimet laserin käytön aikana.

Setp4.Shutdown

Irrota virtajohto käytön jälkeen.

Käyttöohjeet ja Huolto

● Älä katkaise virransyöttöä suoraan vahvistimen ollessa päällä toimivat.

● Pidä kuituliittimet puhtaina pölystä kuitujen palamisen estämiseksi liittimen päätypinta. Puhdista kuituliitin pölyttömällä linssipaperilla ennen liitäntä, tarkasta se kuidun päätypinnan tarkastajalla ja liitä laipan kautta vasta puhtauden vahvistamisen jälkeen. Muussa tapauksessa kuituliittimen päätypinta voi palaa, kun laser käynnistetään. Varmista laseriton toiminta, kun liitoslaipat ja aseta kuitujen pölysuojukset päälle, kun niitä ei käytetä.

● Pidä laite kuivana ja säilytä sitä kuivassa paikassa.

Laadunvarmistus ja Huoltopalvelu

● Takuuaika:

Ilmainen korjaus tai vaihto ei-ihmisperäisiin vioihin 1 vuosi ostosta. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana ilmaiset korjaus- tai vaihtopalvelut tarjotaan tuotteen laatuongelmista johtuvien vikojen varalta. Kuitenkin Box Optronics pidättää oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavassa tapaukset takuuajan sisällä:

(1) Luonnollisten tekijöiden (esim. salama, pöly) aiheuttamat vahingot tai ympäristövaikutuksia.

(2) Toimintahäiriöt, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Inhimillisen erehdyksen aiheuttama ilmeinen fyysinen vahinko.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vauriot tai menetys kuljetuksen aikana.
